公開番号2025084713
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2024202215
出願日2024-11-20
発明の名称表示パネル及びその製造方法
出願人三星ディスプレイ株式會社,Samsung Display Co.,Ltd.
代理人個人
主分類H10K 59/131 20230101AFI20250527BHJP()
要約【課題】コンタクト信頼性が向上された表示パネルを提供する。
【解決手段】表示パネルは画素駆動部を含む駆動素子層、前記駆動素子層上に配置され、第1電極、前記第1電極上に配置された中間層、及び前記中間層上に配置された第2電極を含む発光素子、前記駆動素子層上に配置され、前記第1電極の少なくとも一部分を露出させる発光開口部と前記発光開口部を囲むグルーブが定義された画素定義膜、及び前記画素定義膜上に配置され、前記画素駆動部及び前記第2電極と電気的に連結された連結電極を含むことができる。

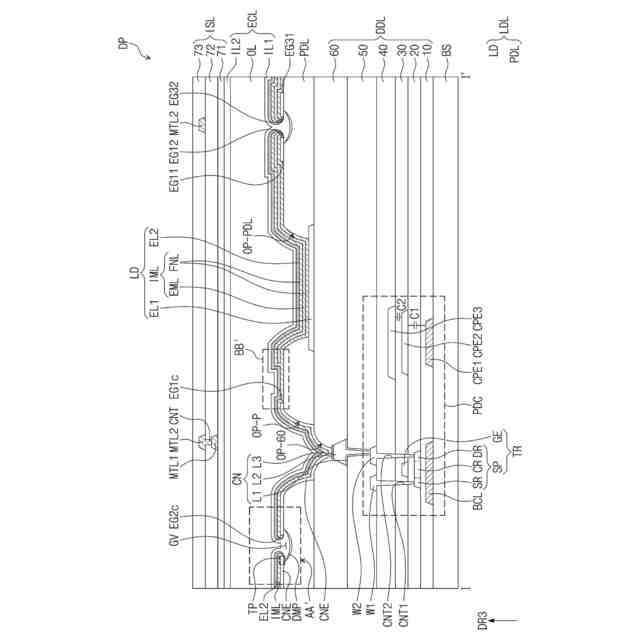

【選択図】図5
特許請求の範囲【請求項１】
画素駆動部を含む駆動素子層と、
前記駆動素子層上に配置され、第１電極、前記第１電極上に配置された中間層、及び前記中間層上に配置された第２電極を含む発光素子と、
前記駆動素子層上に配置され、前記第１電極の少なくとも一部分を露出させる発光開口部と前記発光開口部を囲むグルーブが定義された画素定義膜と、
前記画素定義膜上に配置され、前記画素駆動部及び前記第２電極と電気的に連結された連結電極と、を含む表示パネル。
続きを表示（約 900 文字）【請求項２】
前記発光素子、前記画素駆動部、及び前記連結電極の各々は、複数に提供され、
複数の連結電極は、複数の発光素子と複数の画素駆動部を電気的に各々連結し、
前記複数の連結電極の中で互いに隣接する複数の連結電極の間のギャップは、前記グルーブと重畳する請求項１に記載の表示パネル。
【請求項３】
前記連結電極は、第１エッジ及び前記第１エッジを囲む第２エッジを含み、前記第２エッジは、前記グルーブと重畳する請求項１に記載の表示パネル。
【請求項４】
前記第２電極と前記連結電極は、前記グルーブと隣接する領域で接続する請求項１に記載の表示パネル。
【請求項５】
前記連結電極は、前記グルーブの終端から突出されたチップ部を含み、前記連結電極は、前記画素定義膜の前記グルーブと平面上で一部重畳する請求項１に記載の表示パネル。
【請求項６】
前記第２電極と前記連結電極は、前記チップ部で接続する請求項５に記載の表示パネル。
【請求項７】
前記画素定義膜には、貫通ホールがさらに定義され、前記連結電極は、前記貫通ホールを通じて前記画素駆動部と接続される請求項５に記載の表示パネル。
【請求項８】
前記連結電極は、前記画素定義膜上に配置された第１連結電極層及び前記第１連結電極層上に配置された第２連結電極層を含み、
前記第２連結電極層は、前記第１連結電極層をカバーする請求項５に記載の表示パネル。
【請求項９】
前記第２連結電極層上に前記中間層が配置され、前記中間層上に前記第２電極が配置され、
前記チップ部で前記第２電極は、前記第２連結電極層と接続する請求項８に記載の表示パネル。
【請求項１０】
前記グルーブ内に前記第２連結電極層と同一な物質を含む第１分割パターン、前記中間層と同一な物質を含む第２分割パターン、及び前記第２電極と同一な物質を含む第３分割パターンが配置された請求項８に記載の表示パネル。
（【請求項１１】以降は省略されています）

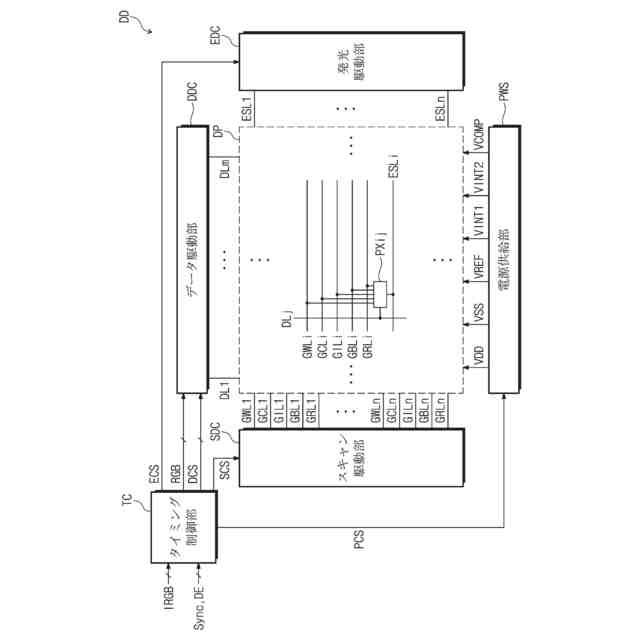

発明の詳細な説明【技術分野】
【０００１】
本発明は表示装置に関し、より詳細にはコンタクト信頼性が向上された表示パネル及び表示パネル製造方法に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

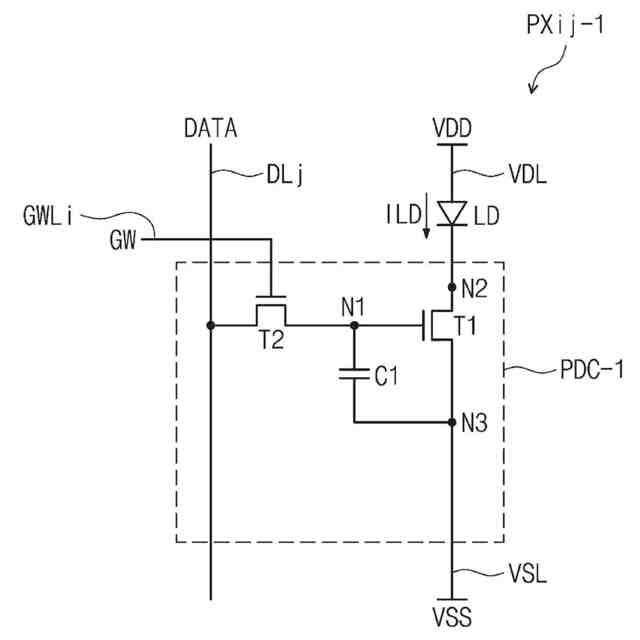

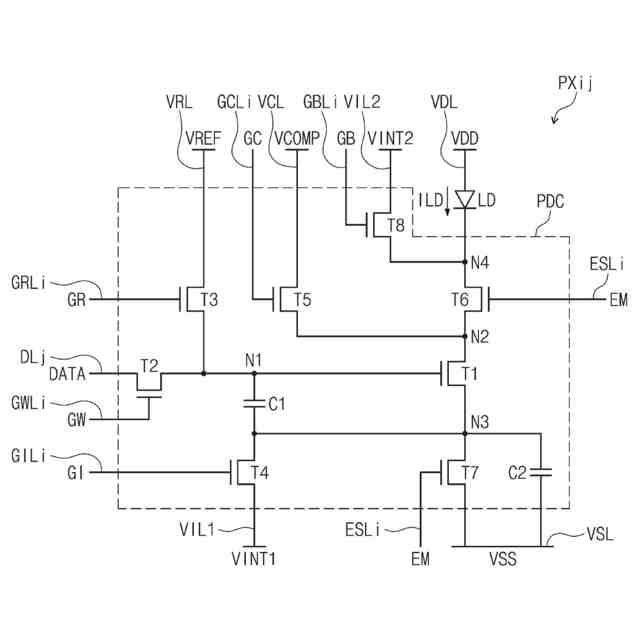

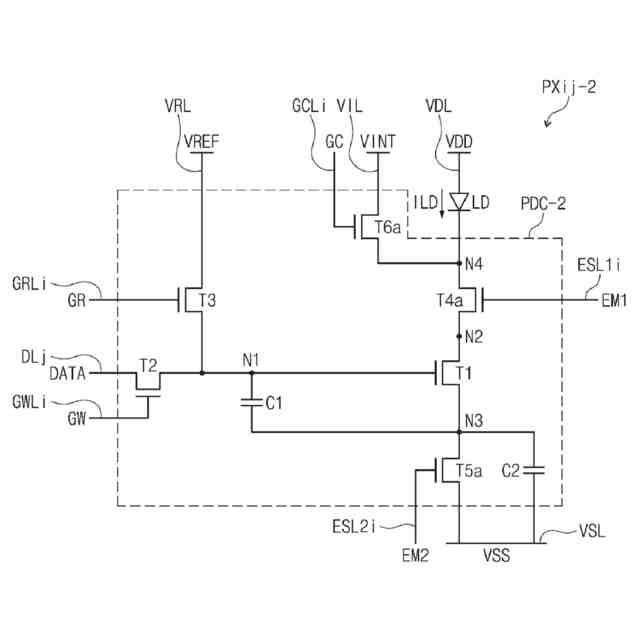

テレビ、携帯電話、タブレット、コンピュータ、ナビゲーション、ゲーム機等のようなマルチメディア電子装置は映像を表示するための表示パネルを具備する。表示パネルは発光素子及び発光素子の駆動のための回路を含む。表示パネルに含まれた発光素子は回路から印加された電圧に応じて光を発光し、映像を生成する。表示パネルの信頼性を向上させるために発光素子及び回路の連結に対する研究が進行されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許１１，３０２，７５７Ｂ２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明はコンタクト信頼性が向上された表示パネルを提供することにある。
【０００５】
本発明はコンタクト信頼性が向上された表示パネルの製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一実施形態による表示パネルは、画素駆動部を含む駆動素子層、前記駆動素子層上に配置され、第１電極、前記第１電極上に配置された中間層、及び前記中間層上に配置された第２電極を含む発光素子、前記駆動素子層上に配置され、前記第１電極の少なくとも一部分を露出させる発光開口部と前記発光開口部を囲むグルーブが定義された画素定義膜、及び前記画素定義膜上に配置され、前記画素駆動部及び前記第２電極と電気的に連結された連結電極を含むことができる。
【０００７】

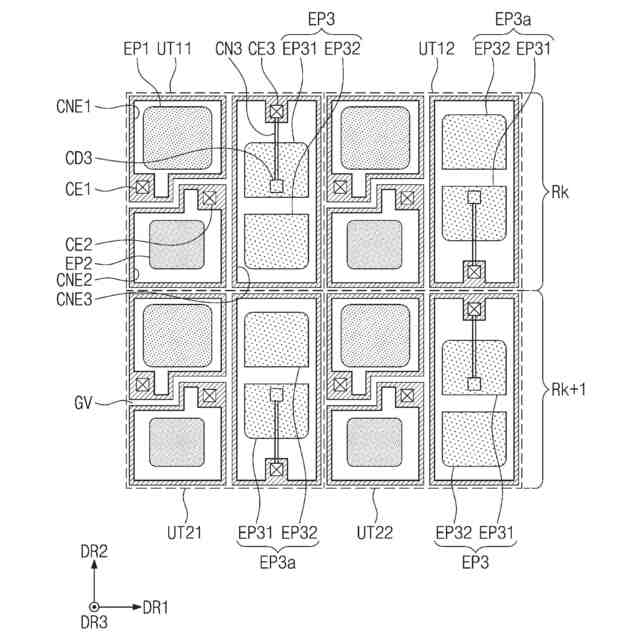

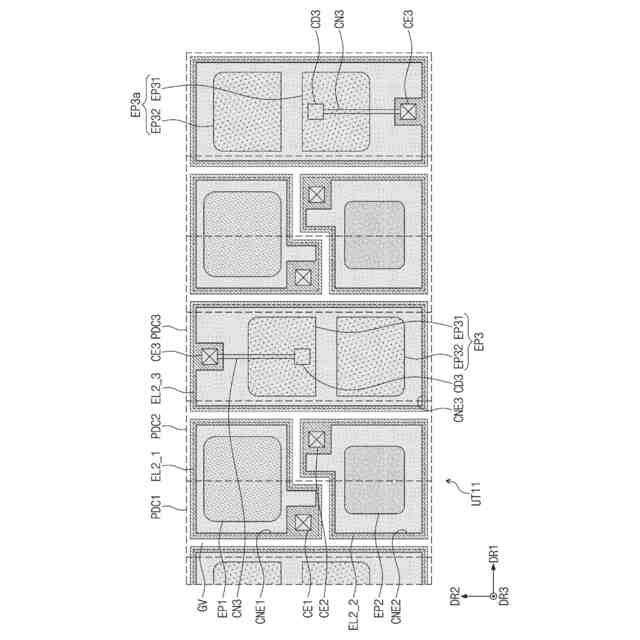

前記発光素子、前記画素駆動部、及び前記連結電極の各々は複数に提供され、複数の連結電極は複数の発光素子と複数の画素駆動部を電気的に各々連結し、前記複数の連結電極の中で互いに隣接する複数の連結電極の間のギャップは前記グルーブと重畳することができる。
【０００８】

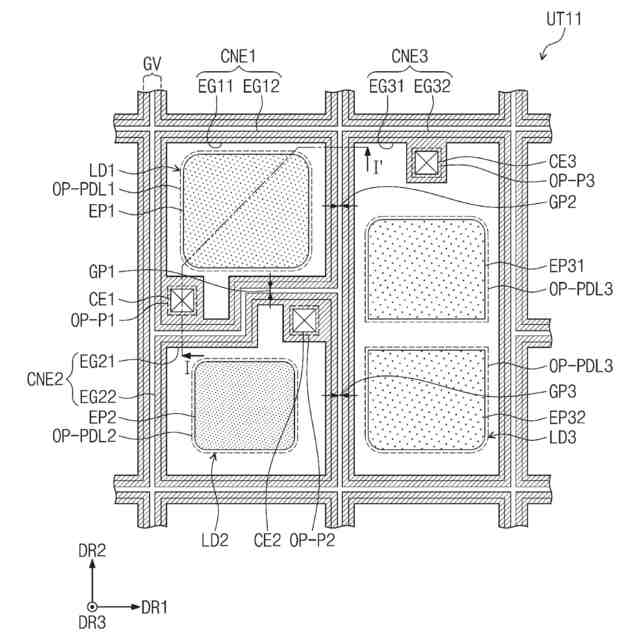

前記連結電極は第１エッジ及び前記第１エッジを囲む第２エッジを含み、前記第２エッジは前記グルーブと重畳することができる。
【０００９】
前記第２電極と前記連結電極は前記グルーブと隣接する領域で接続することができる。
【００１０】
前記連結電極は前記グルーブの終端から突出されたチップ部を含み、前記連結電極は前記画素定義膜の前記グルーブと平面上で一部重畳することができる。
（【００１１】以降は省略されています）
