公開番号2025084539
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198515
出願日2023-11-22
発明の名称バルブユニット及びコンロ
出願人株式会社パロマ
代理人個人,個人
主分類F24C 3/12 20060101AFI20250527BHJP(加熱;レンジ;換気)
要約【課題】ガスの供給量を3段階に切り替え可能とした場合であっても、バルブユニットが肥大化するのを防止できるバルブユニット及びコンロを提供する。

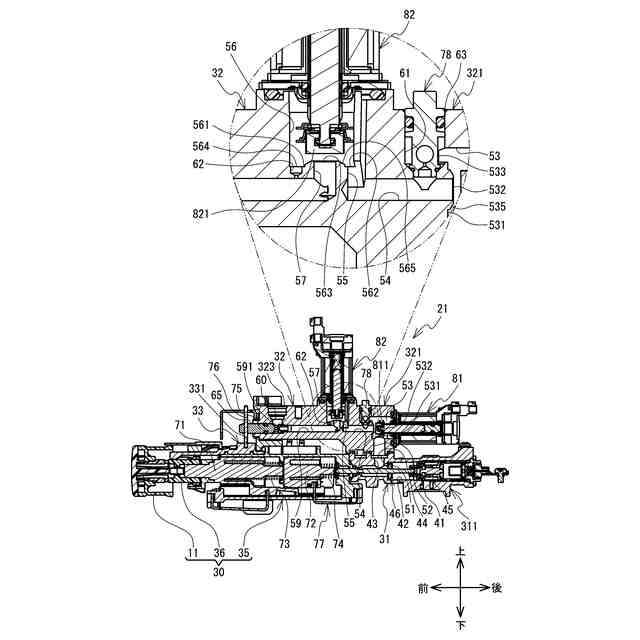

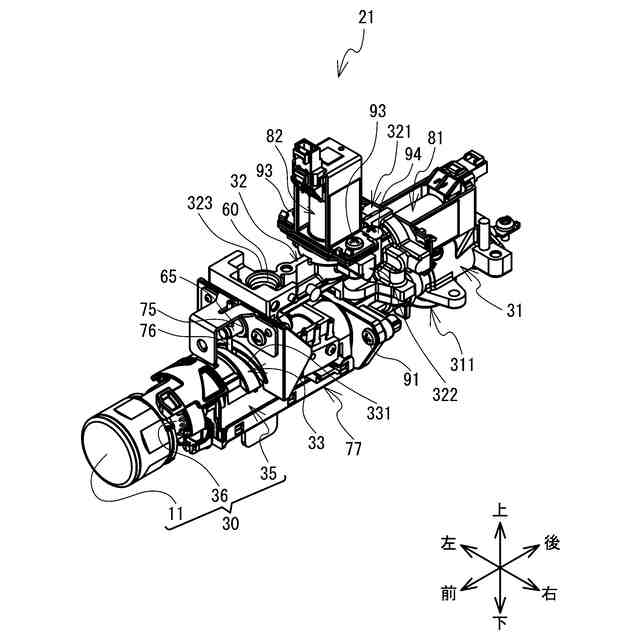

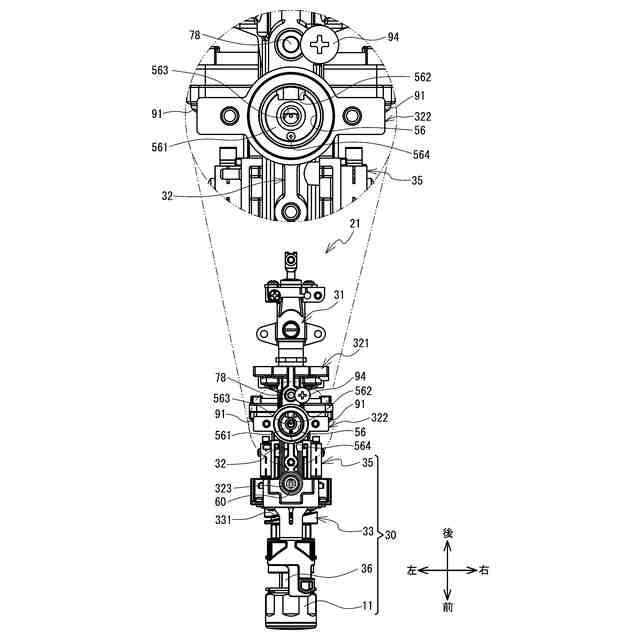

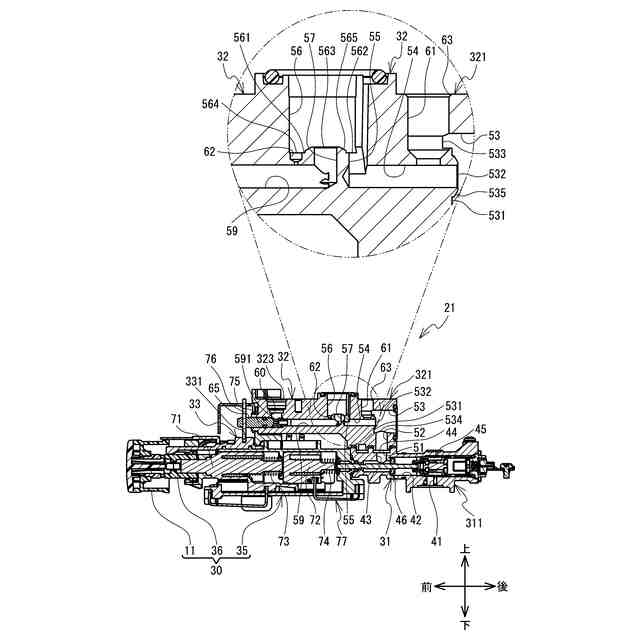

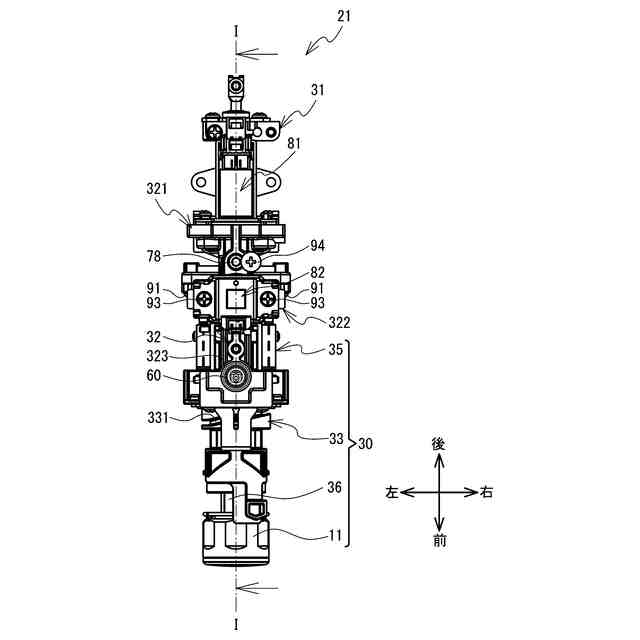

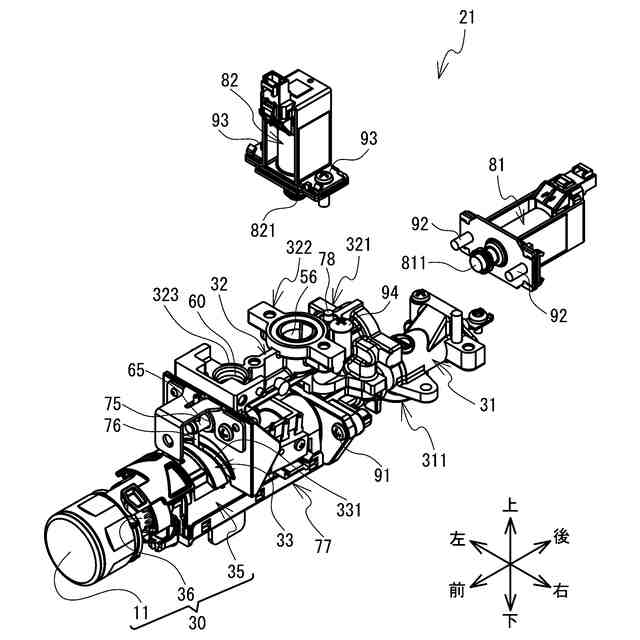

【解決手段】第2バルブボディ32はガス導入路52、第1弁室53、第1通路54、第2通路55、第2弁室56、第3通路57、第4通路59、第1迂回路61、第2迂回路62、第1電磁弁81、第2電磁弁82を備える。第1電磁弁81は前後方向に向けられた姿勢で、第1弁室53を形成する第1筒状部321の後端部に固定される。第1電磁弁81の第1弁体811は第1通路54と連通する第1連通穴532を開閉する。第2電磁弁82は上下方向に向けられた姿勢で、第2弁室56を形成する第2筒状部322の上端部に固定される。第2電磁弁82の第2弁体821は第3通路57と連通する第3連通穴563を開閉する。
【選択図】図7
特許請求の範囲【請求項１】
ガスの供給と非供給を切り替える切替装置を備え、バーナへのガスの供給量を切り替え可能なバルブユニットにおいて、
前後方向に延び、前記切替装置の上部に設けられるバルブボディを備え、
前記バルブボディは、
前記バルブボディの下側部に設けられ、下方に向けて開口し、前記切替装置からガスの供給を受けるガス入口と、
前記ガス入口から上方に延びるガス導入路と、
前記バルブボディの後端部に設けられ、後方に向けて開口し、前記ガス導入路の上端部と連通する第１弁室と、
前記バルブボディにおける前記第１弁室よりも前側の上部に設けられ、上方に向けて開口する第２弁室と、
前記第１弁室の内側の前面部に設けられた第１連通穴を介して連通し、前方向に延びる第１通路と、
前記第１通路の前端部から上方向に延び、前記第２弁室の内側の底面部に設けられた第２連通穴を介して前記第２弁室の内側と連通する第２通路と、
前記第２弁室の前記底面部に設けられた第３連通穴から下方に延びる第３通路と、
前記第３通路の下端部から前方に延びる第４通路と、
前記第４通路と連通し、上方向に延びるガス導出路と、
前記バルブボディの上部に設けられ、前記ガス導出路の上端部と連通するガス出口と、
前記第１弁室の前記前面部に設けられた第１迂回穴と、
前記第１迂回穴と前記第１通路との間を連通させる第１迂回路と、
前記第２弁室の前記底面部に設けられた第２迂回穴と、
前記第２迂回穴と前記第４通路との間を連通させる第２迂回路と
を備え、
前記第１弁室を形成する第１筒状部の後端部には、前記第１連通穴の周囲に形成された第１弁座と接離する第１弁体を有する第１電磁弁が、前記第１弁体を前記第１弁座に向けて突出した姿勢で固定され、
前記第２弁室を形成する第２筒状部の上端部には、前記第３連通穴の周囲に形成された第２弁座と接離する第２弁体を有する第２電磁弁が、前記第２弁体を前記第２弁座に向けて突出した姿勢で固定されていること
を特徴とするバルブユニット。
続きを表示（約 200 文字）【請求項２】
前記第４通路には、ガス量調節用の第１ニードル弁が前後方向に移動自在に挿入されたこと
を特徴とする請求項１に記載のバルブユニット。
【請求項３】
前記第１迂回路には、ガス量を規制する第２ニードル弁が挿入されたこと
を特徴とする請求項１又は２に記載のバルブユニット。
【請求項４】
請求項１に記載のバルブユニットを備えたコンロ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バルブユニット及びコンロに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、鍋底温度に基づいて、ガスの供給量を３段階に切り替え可能としたガスコンロが提案されている（例えば特許文献１参照）。このガスコンロでは、大小２段階に火力を切り替え可能なコンロに比べ、自動火力調整をより繊細に実施できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－５５７２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のガスコンロは、２段階に火力を切り替え可能なガスコンロに比べ、多くの通路や電磁弁を設ける必要がある。故にバルブユニットの肥大化を招き、ガスコンロの筐体内において隣接する他部材と干渉する可能性がある。
【０００５】
本発明の目的は、ガスの供給量を３段階に切り替え可能とした場合であっても、バルブユニットが肥大化するのを防止できるバルブユニット及びコンロを提供することである。
【課題を解決するための手段】
【０００６】
請求項１のバルブユニットは、ガスの供給と非供給を切り替える切替装置を備え、バーナへのガスの供給量を切り替え可能なバルブユニットにおいて、前後方向に延び、前記切替装置の上部に設けられるバルブボディを備え、前記バルブボディは、前記バルブボディの下側部に設けられ、下方に向けて開口し、前記切替装置からガスの供給を受けるガス入口と、前記ガス入口から上方に延びるガス導入路と、前記バルブボディの後端部に設けられ、後方に向けて開口し、前記ガス導入路の上端部と連通する第１弁室と、前記バルブボディにおける前記第１弁室よりも前側の上部に設けられ、上方に向けて開口する第２弁室と、前記第１弁室の内側の前面部に設けられた第１連通穴を介して連通し、前方向に延びる第１通路と、前記第１通路の前端部から上方向に延び、前記第２弁室の内側の底面部に設けられた第２連通穴を介して前記第２弁室の内側と連通する第２通路と、前記第２弁室の前記底面部に設けられた第３連通穴から下方に延びる第３通路と、前記第３通路の下端部から前方に延びる第４通路と、前記第４通路と連通し、上方向に延びるガス導出路と、前記バルブボディの上部に設けられ、前記ガス導出路の上端部と連通するガス出口と、前記第１弁室の前記前面部に設けられた第１迂回穴と、前記第１迂回穴と前記第１通路との間を連通させる第１迂回路と、前記第２弁室の前記底面部に設けられた第２迂回穴と、前記第２迂回穴と前記第４通路との間を連通させる第２迂回路とを備え、前記第１弁室を形成する第１筒状部の後端部には、前記第１連通穴の周囲に形成された第１弁座と接離する第１弁体を有する第１電磁弁が、前記第１弁体を前記第１弁座に向けて突出した姿勢で固定され、前記第２弁室を形成する第２筒状部の上端部には、前記第３連通穴の周囲に形成された第２弁座と接離する第２弁体を有する第２電磁弁が、前記第２弁体を前記第２弁座に向けて突出した姿勢で固定されていることを特徴とする。
【０００７】
請求項２のバルブユニットの前記第４通路には、ガス量調節用の第１ニードル弁が前後方向に移動自在に挿入されてもよい。
【０００８】
請求項３のバルブユニットの前記第１迂回路には、ガス量を規制する第２ニードル弁が挿入されてもよい。
【０００９】
請求項４のコンロは、請求項１に記載のバルブユニットを備えたことを特徴とする。
【発明の効果】
【００１０】

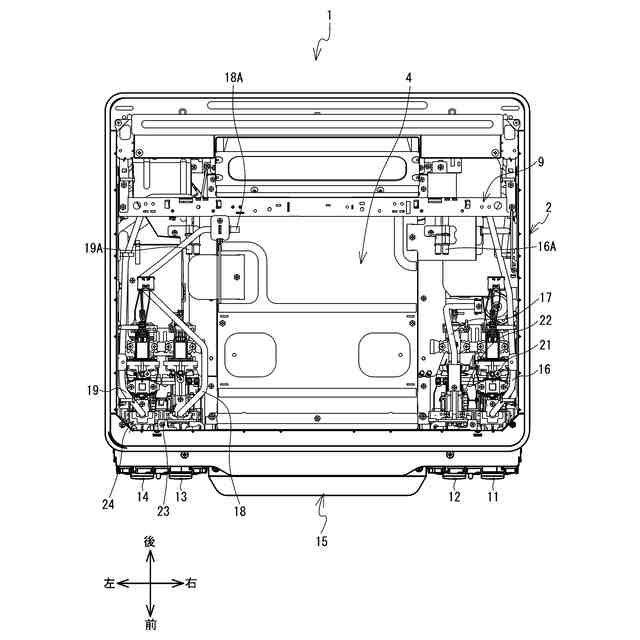

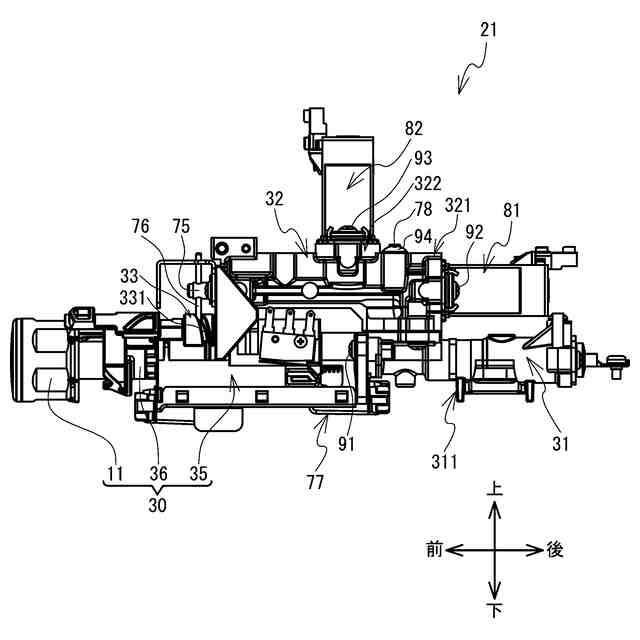

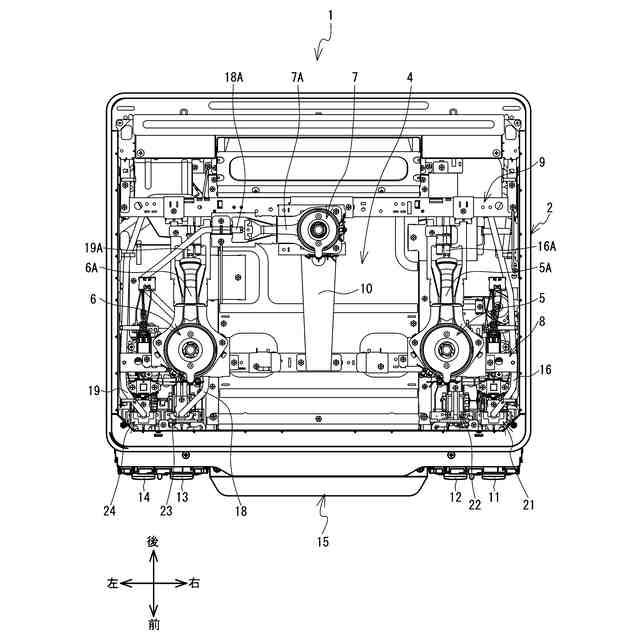

請求項１のバルブユニットによれば、第１電磁弁と第２電磁弁の両方を開くことでバーナを強火力とし、第１電磁弁を開き、第２電磁弁を閉じることでバーナを中火力とし、第１電磁弁と第２電磁弁の両方を閉じることでバーナを弱火力にできる。第１電磁弁を後方に、第２電磁弁を上方に突出するように配置したことで、３段階に火力を切替え可能としつつも、バルブユニットの形状を左右方向においてスリムにできる。これにより、左右方向においてバルブユニットが隣接して配置される場合、バルブユニット同士が干渉するのを防止できる。なお、バルブユニットの向きは、コンロの筐体内に設置されたときの向きで定義したものであり、ユーザ側を前側とする。
（【００１１】以降は省略されています）
