特許ウォッチ

公開番号2025084422
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198319
出願日2023-11-22
発明の名称ポリエステル樹脂、成形体、プリフォーム、ポリエステルボトル、及びメカニカルリサイクルポリエステル樹脂
出願人東洋製罐グループホールディングス株式会社,東洋製罐株式会社
代理人弁理士法人とこしえ特許事務所
主分類C08G 63/16 20060101AFI20250527BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】優れた色調を有するポリエステル樹脂を提供する。
【解決手段】ジオール単位およびジカルボン酸単位を含有するポリエステルを主成分として含むポリエステル樹脂であって、前記ポリエステル樹脂は、前記ジオール単位および前記ジカルボン酸単位を含有する環状オリゴマーを含み、液体クロマトグラフィーを用いて測定される前記環状オリゴマーにおける3量体オリゴマー(CT)のピーク面積に対する5量体オリゴマー(C5)のピーク面積の比率(C5/CT)が、0.068以上0.090未満であることを特徴とするポリエステル樹脂を提供する。
【選択図】なし
特許請求の範囲【請求項１】
ジオール単位およびジカルボン酸単位を含有するポリエステルを主成分として含むポリエステル樹脂であって、
前記ポリエステル樹脂は、前記ジオール単位および前記ジカルボン酸単位を含有する環状オリゴマーを含み、
液体クロマトグラフィーを用いて測定される前記環状オリゴマーにおける３量体オリゴマー（ＣＴ）のピーク面積に対する５量体オリゴマー（Ｃ５）のピーク面積の比率（Ｃ５／ＣＴ）が、０．０６８以上０．０９０未満であることを特徴とするポリエステル樹脂。
続きを表示（約 520 文字）【請求項２】
液体クロマトグラフィーを用いて測定される前記環状オリゴマーにおける前記３量体オリゴマー（ＣＴ）のピーク面積に対する６量体オリゴマー（Ｃ６）のピーク面積の比率（Ｃ６／ＣＴ）が０．０４８２以上０．０６２０未満であることを特徴とする請求項１に記載のポリエステル樹脂。
【請求項３】
液体クロマトグラフィーを用いて測定される前記環状オリゴマーにおける前記３量体オリゴマー（ＣＴ）のピーク面積に対する７量体オリゴマー（Ｃ７）のピーク面積の比率（Ｃ７／ＣＴ）が０．０２２５以上０．０３３０未満であることを特徴とする請求項１に記載のポリエステル樹脂。
【請求項４】
請求項１～３のいずれかに記載のポリエステル樹脂から作られる成形体。
【請求項５】
請求項１～３のいずれかに記載のポリエステル樹脂から作られるプリフォーム。
【請求項６】
請求項１～３のいずれかに記載のポリエステル樹脂から作られるポリエステルボトル。
【請求項７】
前記ポリエステル樹脂が、メカニカルリサイクルポリエステル樹脂であることを特徴とする請求項１～３のいずれかに記載のポリエステル樹脂。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリエステル樹脂、このポリエステル樹脂から作られる成形体、プリフォーム、及びポリエステルボトル、並びにメカニカルリサイクルポリエステル樹脂に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ポリエステル樹脂は、機械的安定性、化学的安定性、透明性、耐熱性など、優れた特性をもつ熱可塑性樹脂である。環境負荷低減の観点から、このようなポリエステル樹脂を固相重合により再生し、メカニカルリサイクルする方法が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許文献１：特開２０００－２１９７２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の技術によりポリエステル樹脂のメカニカルリサイクル処理を繰り返して行うと、ポリエステル樹脂の黄色味が増加し、色調が劣化するという問題がある。
【０００５】
本発明の目的は、優れた色調を有するポリエステル樹脂を提供することである。
【課題を解決するための手段】
【０００６】
［１］本発明の態様１によれば、ジオール単位およびジカルボン酸単位を含有するポリエステルを主成分として含むポリエステル樹脂であって、前記ポリエステル樹脂は、前記ジオール単位および前記ジカルボン酸単位を含有する環状オリゴマーを含み、液体クロマトグラフィーを用いて測定される前記環状オリゴマーにおける３量体オリゴマー（ＣＴ）のピーク面積に対する５量体オリゴマー（Ｃ５）のピーク面積の比率（Ｃ５／ＣＴ）が、０．０６８以上０．０９０未満であることを特徴とするポリエステル樹脂が提供される。
【０００７】
［２］本発明の態様２によれば、液体クロマトグラフィーを用いて測定される前記環状オリゴマーにおける前記３量体オリゴマー（ＣＴ）のピーク面積に対する６量体オリゴマー（Ｃ６）のピーク面積の比率（Ｃ６／ＣＴ）が０．０４８２以上０．０６２０未満であることを特徴とする態様１に記載のポリエステル樹脂が提供される。
【０００８】
［３］本発明の態様３によれば、液体クロマトグラフィーを用いて測定される前記環状オリゴマーにおける前記３量体オリゴマー（ＣＴ）のピーク面積に対する７量体オリゴマー（Ｃ７）のピーク面積の比率（Ｃ７／ＣＴ）が０．０２２５以上０．０３３０未満であることを特徴とする態様１に記載のポリエステル樹脂が提供される。
【０００９】
［４］本発明の態様４によれば、態様１～３のいずれかに記載のポリエステル樹脂から作られる成形体が提供される。
【００１０】
［５］本発明の態様５によれば、態様１～３のいずれかに記載のポリエステル樹脂から作られるプリフォームが提供される。

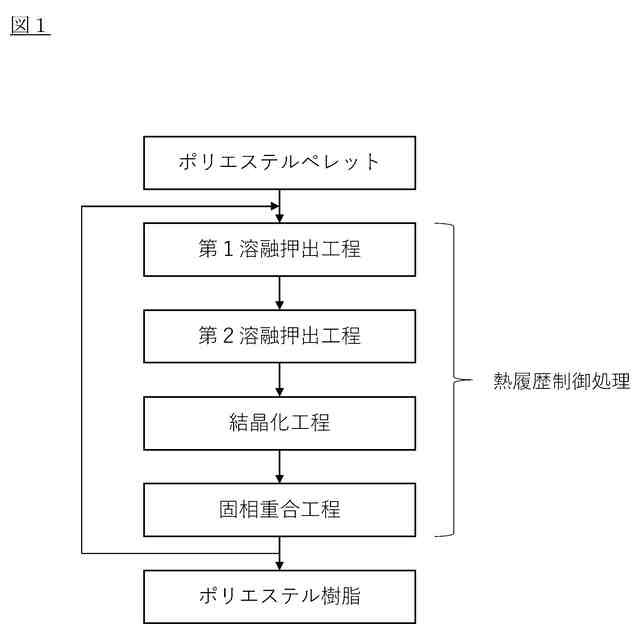

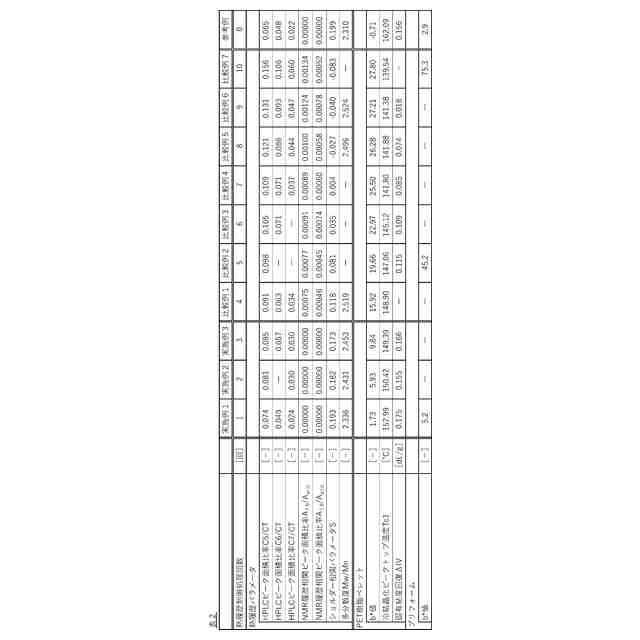

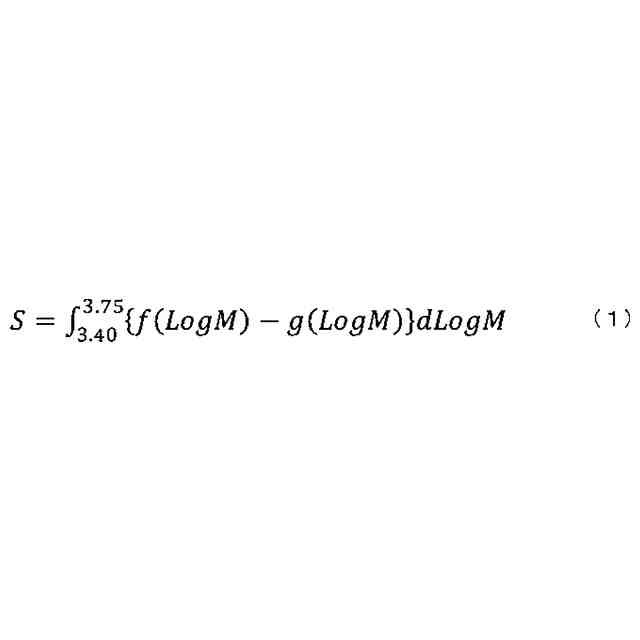

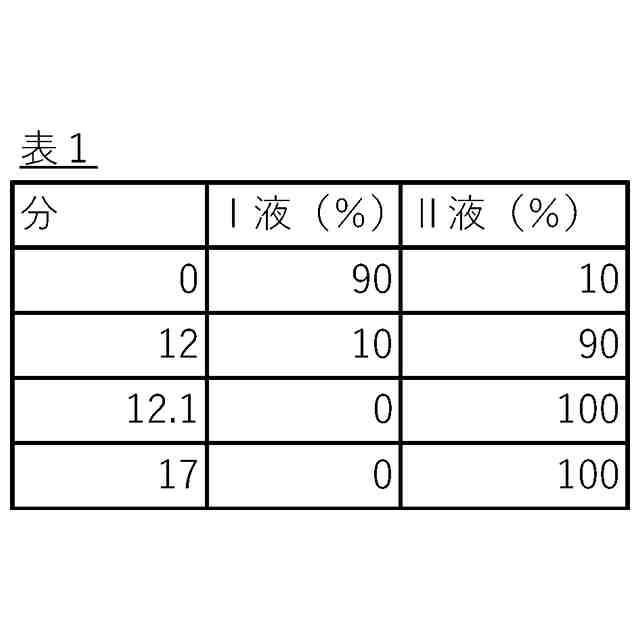

（【００１１】以降は省略されています）

関連特許
