公開番号2025082099
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195343
出願日2023-11-16
発明の名称調光シート、調光装置、および、調光シートの製造方法
出願人TOPPANホールディングス株式会社
代理人個人,個人
主分類G02F 1/13 20060101AFI20250521BHJP(光学)
要約【課題】コントラストを高めることを可能とした調光シート、調光装置、および、調光シートの製造方法を提供する。

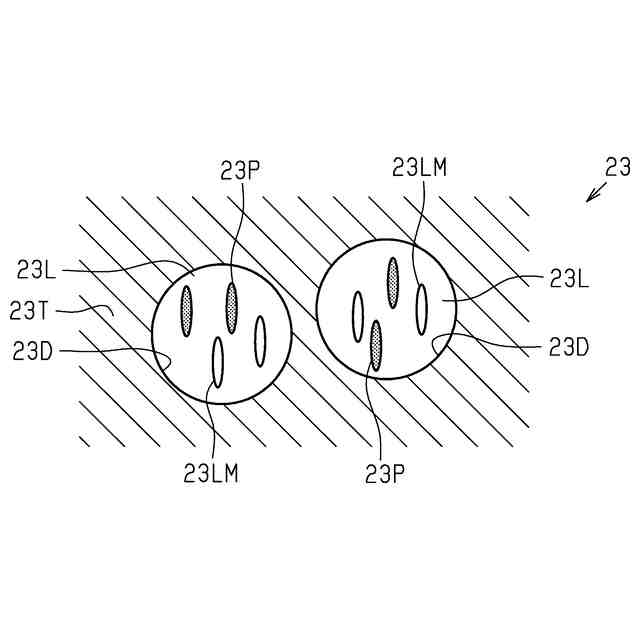

【解決手段】液晶組成物23Lは、液晶化合物23LMと1種以上の二色性色素23Pとを含む。透明高分子層23Tの質量と液晶組成物23Lの質量との総和に対する液晶化合物23LMの質量の百分率が、45質量%以上である。第2状態を呈する調光シートの全光線透過率Tが、10%以上80%以下である。二色性色素23Pの異方性値Rmは、0.25以上0.94以下であり、かつ、以下の式(1)を満たす。式(1)において、lnは自然対数である。
異方性値Rm≧0.3434ln(T)-0.4297 … 式(1)
【選択図】図2
特許請求の範囲【請求項１】

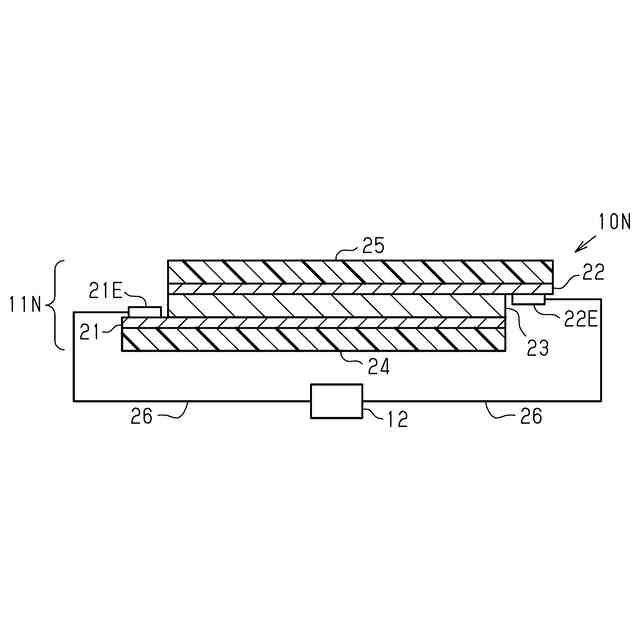

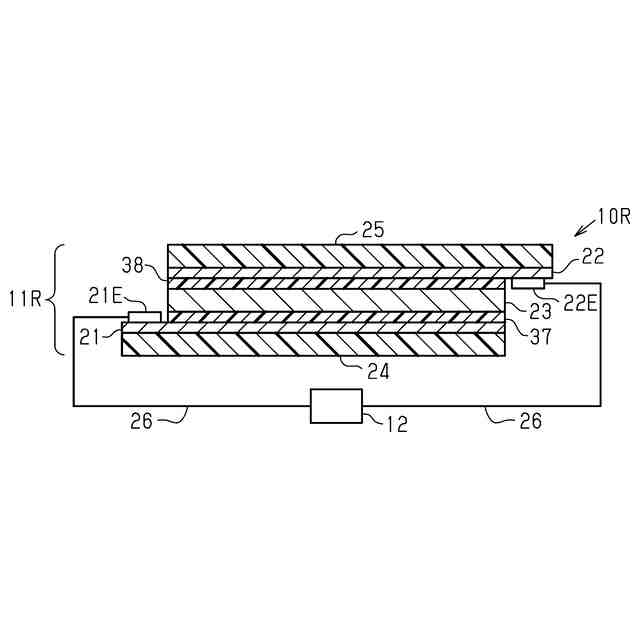

第１透明電極層と、
第２透明電極層と、
前記第１透明電極層と前記第２透明電極層との間に位置する調光層であって、複数の空隙を含む透明高分子層と、前記空隙内に充填された液晶組成物とを含む前記調光層と、を備え、前記調光層に対して印加される電圧の大きさに応じて、第１状態と前記第１状態よりもヘイズ値が低い第２状態とを呈する調光シートであって、
前記液晶組成物は、液晶化合物と、１種以上の二色性色素とを含み、
前記透明高分子層の質量と前記液晶組成物の質量との総和に対する前記液晶化合物の質量の百分率が、４５質量％以上であり、
前記第２状態を呈する前記調光シートの全光線透過率Ｔが、１０％以上８０％以下であり、
前記二色性色素の異方性値Ｒｍは、０．２５以上０．９４以下であり、かつ、以下の式（１）を満たす
異方性値Ｒｍ≧０．３４３４ｌｎ（Ｔ）－０．４２９７ … 式（１）
式（１）において、ｌｎは自然対数である
調光シート。
続きを表示（約 1,900 文字）【請求項２】
第１透明電極層と、
第２透明電極層と、
前記第１透明電極層と前記第２透明電極層との間に位置する調光層であって、複数の空隙を含む透明高分子層と、前記空隙内に充填された液晶組成物とを含む前記調光層と、を備え、前記調光層に対して印加される電圧の大きさに応じて、第１状態と前記第１状態よりもヘイズ値が低い第２状態とを呈する調光シートであって、
前記液晶組成物は、液晶化合物と、１種以上の二色性色素とを含み、
前記透明高分子層の質量と前記液晶組成物の質量との総和に対する前記液晶化合物の質量の百分率が、５５質量％以上であり、
前記第２状態を呈する前記調光シートの全光線透過率Ｔが、１０％以上８０％以下であり、
前記二色性色素の異方性値Ｒｍは、０．２５以上０．９４以下であり、かつ、以下の式（２）を満たす
異方性値Ｒｍ≧０．２９８９ｌｎ（Ｔ）－０．３４７２ … 式（２）
式（２）において、ｌｎは自然対数である
調光シート。
【請求項３】
前記第１状態を呈する前記調光シートのヘイズ値が８０％以上である
請求項１または２に記載の調光シート。
【請求項４】
前記空隙の空隙径が、０．１μｍ以上３０μｍ以下である
請求項１または２に記載の調光シート。
【請求項５】
前記液晶化合物における異常光の屈折率から前記透明高分子層の屈折率を減算した値が、０．１７以上である
請求項１または２に記載の調光シート。
【請求項６】
請求項１または２に記載の調光シートと、
前記調光シートが備える前記調光層に電圧を印加することが可能に構成された駆動部と、を備える
調光装置。
【請求項７】
第１透明電極層と、
第２透明電極層と、
前記第１透明電極層と前記第２透明電極層との間に位置する調光層であって、複数の空隙を含む透明高分子層と、前記空隙内に充填された液晶組成物とを含む前記調光層と、を備え、前記調光層に対して印加される電圧の大きさに応じて、第１状態と前記第１状態よりもヘイズ値が低い第２状態とを呈する調光シートの製造方法であって、
液晶化合物、二色性色素、および、重合性組成物を含む塗液を調整すること、
前記第１透明電極層と前記第２透明電極層との間に塗液を用いて塗膜を形成すること、および、
前記塗膜のなかで前記重合性組成物を重合させること、を含み、
前記塗液を調整することは、
前記塗液の総質量に対する前記液晶化合物の質量の百分率が４５質量％以上であるように、前記塗液を調整すること、および、
０．２５以上０．９４以下の異方性値Ｒｍを有し、かつ、以下の式（１）を満たす前記異方性値Ｒｍを有した前記二色性色素を選択すること、を含み、
前記第２状態を呈する前記調光シートの全光線透過率Ｔが、１０％以上８０％以下である
異方性値Ｒｍ≧０．３４３４ｌｎ（Ｔ）－０．４２９７ … 式（１）
式（１）において、ｌｎは自然対数である
調光シートの製造方法。
【請求項８】
第１透明電極層と、
第２透明電極層と、
前記第１透明電極層と前記第２透明電極層との間に位置する調光層であって、複数の空隙を含む透明高分子層と、前記空隙内に充填された液晶組成物とを含む前記調光層と、を備え、前記調光層に対して印加される電圧の大きさに応じて、第１状態と前記第１状態よりもヘイズ値が低い第２状態とを呈する調光シートの製造方法であって、
液晶化合物、二色性色素、および、重合性組成物を含む塗液を調整すること、
前記第１透明電極層と前記第２透明電極層との間に塗液を用いて塗膜を形成すること、および、
前記塗膜のなかで前記重合性組成物を重合させること、を含み、
前記塗液を調整することは、
前記塗液の総質量に対する前記液晶化合物の質量の百分率が５５質量％以上であるように、前記塗液を調整すること、および、
０．２５以上０．９４以下の異方性値Ｒｍを有し、かつ、以下の式（２）を満たす前記異方性値Ｒｍを有した前記二色性色素を選択すること、を含み、
前記第２状態を呈する前記調光シートの全光線透過率Ｔが、１０％以上８０％以下である
異方性値Ｒｍ≧０．２９８９ｌｎ（Ｔ）－０．３４７２ … 式（２）
式（２）において、ｌｎは自然対数である
調光シートの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、調光シート、調光装置、および、調光シートの製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
窓を構成する調光デバイスの一例は、一対の導電性層と、導電性層間に位置する切り替え層とを備えている。切り替え層は、液晶化合物と二色性色素とを含む一方で、透明高分子層を含まない。調光デバイスは、調光デバイスが備える切り替え層に対する電圧の印加の有無に応じて明状態と暗状態とを呈することが可能に構成されている。調光デバイスでは、明状態を呈する際の光透過性を高めることを目的として、異方性値Ｒと明状態における透過率τｖとが以下のように定められている（例えば、特許文献１を参照）。
【０００３】
Ｒｍｉｎ＜Ｒ＜Ｒｍａｘ
Ｒｍｉｎ＝０．８＊（０．０１５＊τｖ－０．４５）
Ｒｍａｘ＝１．２＊（０．０１５＊τｖ－０．４５）
【先行技術文献】
【特許文献】
【０００４】
特表２０１６－５１０９０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

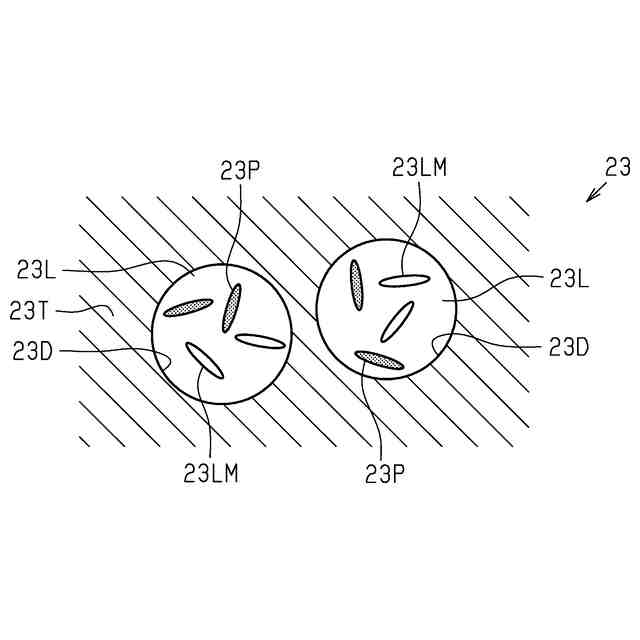

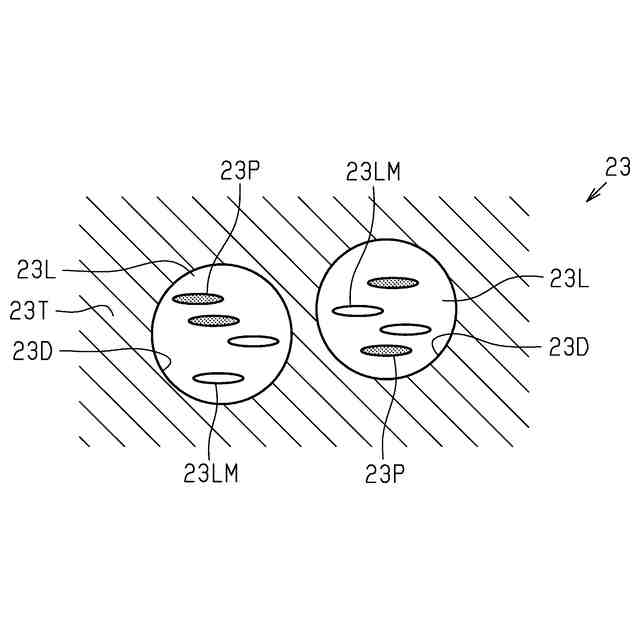

ところで、調光デバイスの他の例は、上述した切り替え層に代えて、複数の空隙を有した透明高分子層を含む調光層を備えている。調光層において、液晶化合物と二色性色素とは、透明高分子層が有する空隙に充填されている。調光デバイスは、調光層に対する電圧の印加の有無に応じて、液晶化合物と透明高分子層との界面において屈折および散乱が生じる状態と、屈折および散乱がほぼ生じない状態とが切り替わることが可能に構成されている。そのため、調光デバイスは、透明状態と不透明状態とを呈することが可能である。
【０００６】
こうした調光デバイスに含まれる二色性色素として、例えば黒色を呈する色素が提案されている。黒色を呈する二色性色素を含む調光デバイスは、透明状態と、黒色を帯びた不透明状態とを呈することが可能である。これにより、調光デバイスは、透明状態を呈する場合に調光デバイスを介した物体の視認を可能にする一方で、不透明状態を呈する場合に調光デバイスを介した物体の視認を不可能にする。そのため、こうした調光デバイスは、調光デバイスによって隔てられる２つの空間において、一方の空間内におけるプライバシーを他方の空間の滞在者から保護することを可能にする目的で使用されることが多い。
【０００７】

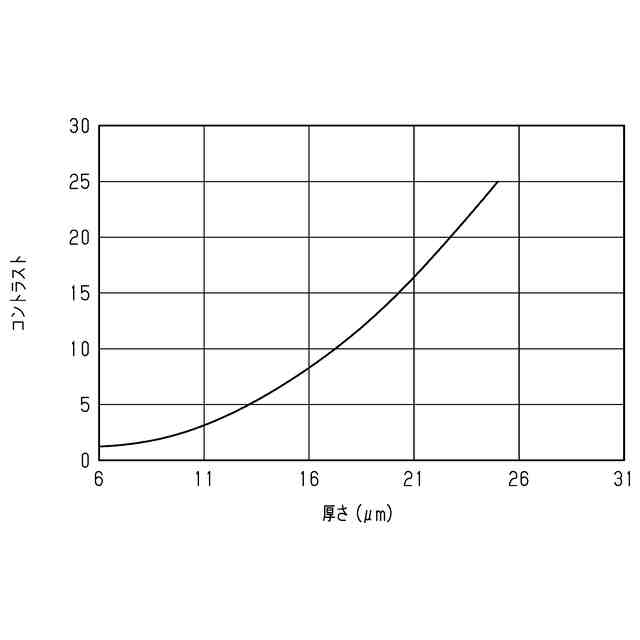

こうした用途に用いられる調光デバイスには、透明状態での光の透過を維持する一方、黒色に限らず有色かつ不透明を呈する場合に、調光デバイスを介したプライバシーの保護が可能であるように光の透過を抑えることが求められている。すなわち、不透明状態を呈する際の透過率に対する透明状態を呈する際の透過率の比であるコントラストを調光シートにおいて高めることが可能であることが求められている。
【課題を解決するための手段】
【０００８】
上記課題を解決するための調光シートは、第１透明電極層と、第２透明電極層と、前記第１透明電極層と前記第２透明電極層との間に位置する調光層であって、複数の空隙を含む透明高分子層と、前記空隙内に充填された液晶組成物とを含む前記調光層と、を備え、前記調光層に対して印加される電圧の大きさに応じて、第１状態と前記第１状態よりもヘイズ値が低い第２状態とを呈する。前記液晶組成物は、液晶化合物と、１種以上の二色性色素とを含む。前記透明高分子層の質量と前記液晶組成物の質量との総和に対する前記液晶化合物の質量の百分率が、４５質量％以上である。前記第２状態を呈する前記調光シートの全光線透過率Ｔが、１０％以上８０％以下である。前記二色性色素の異方性値Ｒｍは、０．２５以上０．９４以下であり、かつ、以下の式（１）を満たす。
異方性値Ｒｍ≧０．３４３４ｌｎ（Ｔ）－０．４２９７ … 式（１）
式（１）において、ｌｎは自然対数である。
【０００９】
上記課題を解決するための調光シートは、第１透明電極層と、第２透明電極層と、前記第１透明電極層と前記第２透明電極層との間に位置する調光層であって、複数の空隙を含む透明高分子層と、前記空隙内に充填された液晶組成物とを含む前記調光層と、を備え、前記調光層に対して印加される電圧の大きさに応じて、第１状態と前記第１状態よりもヘイズ値が低い第２状態とを呈する。前記液晶組成物は、液晶化合物と、１種以上の二色性色素とを含む。前記透明高分子層の質量と前記液晶組成物の質量との総和に対する前記液晶化合物の質量の百分率が、５５質量％以上である。前記第２状態を呈する前記調光シートの全光線透過率Ｔが、１０％以上８０％以下である。前記二色性色素の異方性値Ｒｍは、０．２５以上０．９４以下であり、かつ、以下の式（２）を満たす。
異方性値Ｒｍ≧０．２９８９ｌｎ（Ｔ）－０．３４７２ … 式（２）
式（２）において、ｌｎは自然対数である。
【００１０】
上記課題を解決するための調光装置は、上記調光シートと、前記調光シートが備える前記調光層に電圧を印加することが可能に構成された駆動部と、を備える。
（【００１１】以降は省略されています）
