公開番号2025077582
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189881
出願日2023-11-07
発明の名称ズームレンズ及び撮像装置
出願人株式会社タムロン
代理人
主分類G02B 15/20 20060101AFI20250512BHJP(光学)
要約【課題】小型かつ高性能なズームレンズ及び撮像装置を提供する。
【解決手段】物体側から順に正の屈折力を有する第1レンズ群と、複数のレンズ群を有する後群とで構成され、変倍時に隣り合うレンズ群の間隔が変化し、後群の最も像側に負の屈折力を有するレンズAを有し、以下の条件式を満足することを特徴とするズームレンズ。
1.83<Nd2<2.50・・・(1)
0.20<TLt/ft<0.96・・・(2)
1.16<βLt・・・(3)
但し、
Nd2:前記後群の最も物体側のレンズのd線における屈折率
TLt:当該ズームレンズの望遠端における最も物体側面から像面までの距離
ft:当該ズームレンズの望遠端における焦点距離
βLt:前記後群の最も像側のレンズ群の望遠端における横倍率

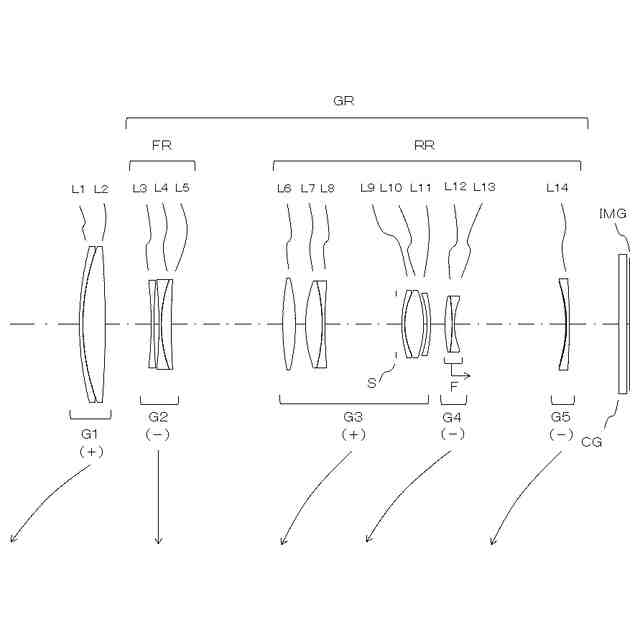

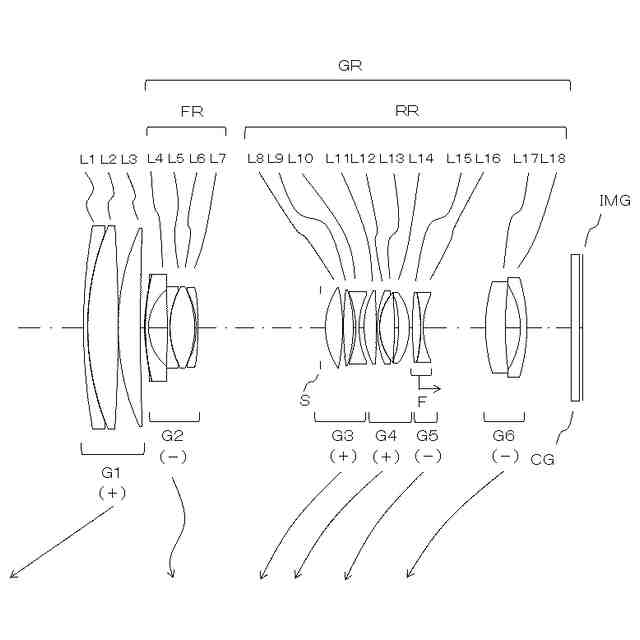

【選択図】図1
特許請求の範囲【請求項１】
物体側から順に正の屈折力を有する第１レンズ群と、複数のレンズ群を有する後群とで構成され、変倍時に隣り合うレンズ群の間隔が変化し、前記後群の最も像側に負の屈折力を有するレンズＡを有し、以下の条件式を満足することを特徴とするズームレンズ。
１．８３＜Ｎｄ２＜２．５０・・・（１）
０．２０＜ＴＬｔ／ｆｔ＜０．９６・・・（２）
１．１６＜ βＬｔ・・・（３）
但し、
Ｎｄ２：前記後群の最も物体側のレンズのｄ線における屈折率
ＴＬｔ：当該ズームレンズの望遠端における最も物体側面から像面までの距離
ｆｔ：当該ズームレンズの望遠端における焦点距離
βＬｔ：前記後群の最も像側のレンズ群の望遠端における横倍率
続きを表示（約 1,900 文字）【請求項２】
物体側から順に正の屈折力を有する第１レンズ群と、複数のレンズ群を有する後群とで構成され、変倍時に隣り合うレンズ群の間隔が変化し、前記後群の最も像側に負の屈折力を有するレンズＡを有し、前記後群は合焦時に光軸方向に移動するフォーカス群を有し、以下の条件式を満足することを特徴とするズームレンズ。
１．８３＜Ｎｄ２＜２．５０・・・（１）
０．２０＜ＴＬｔ／ｆｔ＜０．９６・・・（２）
７．１＜｜（１－βＦｔ
２
）×βｒｔ
２
｜＜２０．０・・・（１４）
但し、
Ｎｄ２：前記後群の最も物体側のレンズのｄ線における屈折率
ＴＬｔ：当該ズームレンズの望遠端における最も物体側面から像面までの距離
ｆｔ：当該ズームレンズの望遠端における焦点距離
βＦｔ：前記フォーカス群の望遠端における横倍率
βｒｔ：前記フォーカス群より像側の全てのレンズ群の望遠端における合成横倍率
【請求項３】

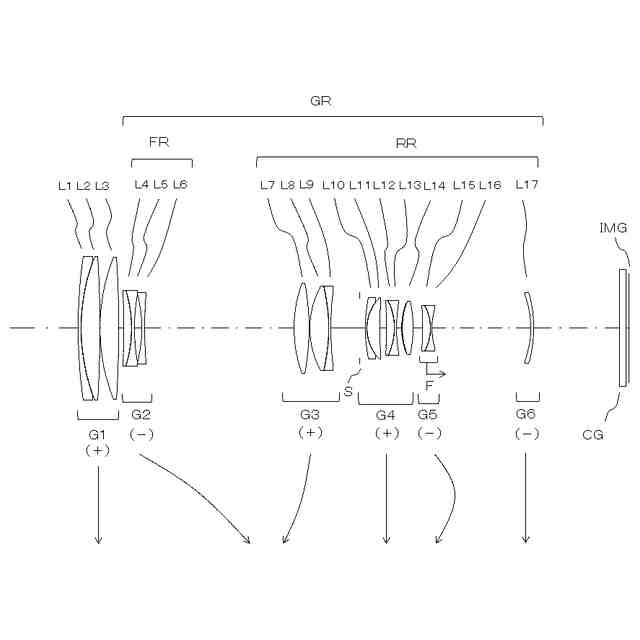

物体側から順に正の屈折力を有する第１レンズ群と、複数のレンズ群を有する後群で構成され、変倍時に隣り合うレンズ群の間隔が変化し、前記後群中の最も物体側の負の屈折力を有するレンズ群Ｎを含む群をＦＲ群とし、前記レンズ群Ｎより像側かつ最も物体側の正の屈折力を有するレンズ群Ｐから最も像側のレンズ群をＲＲ群とし、前記後群が前記ＦＲ群と前記ＲＲ群で構成され、前記後群の最も像側に負の屈折力を有するレンズＡを有し、以下の条件式を満足することを特徴とするズームレンズ。
１．８３＜Ｎｄ２＜２．５０・・・（１）
０．２０＜ＴＬｔ／ｆｔ＜０．９６・・・（２）
２．７０＜ βＣｔ・・・（４）
但し、
Ｎｄ２：前記後群の最も物体側のレンズのｄ線における屈折率
ＴＬｔ：当該ズームレンズの望遠端における最も物体側面から像面までの距離
ｆｔ：当該ズームレンズの望遠端における焦点距離
βＣｔ：前記ＲＲ群の中で最も物体側の負レンズ群から最も像側のレンズ群の望遠端における合成横倍率
【請求項４】
前記後群中の最も物体側の負の屈折力を有するレンズ群Ｎを含むＦＲ群と、前記レンズ群Ｎより像側かつ最も物体側の正の屈折力を有するレンズ群Ｐから最も像側のレンズ群をＲＲ群とし、前記後群が前記ＦＲ群と前記ＲＲ群で構成されることを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記後群中の最も物体側の負の屈折力を有するレンズ群Ｎを含むＦＲ群と、前記レンズ群Ｎより像側かつ最も物体側の正の屈折力を有するレンズ群Ｐから最も像側のレンズ群をＲＲ群とし、前記後群が前記ＦＲ群と前記ＲＲ群で構成されることを特徴とする請求項２に記載のズームレンズ。
【請求項６】
前記ＦＲ群が全体で負の屈折力を有し、前記ＲＲ群が全体で正の屈折力を有することを特徴とする請求項３から５のいずれか一項に記載のズームレンズ。
【請求項７】
以下の条件式を満足することを特徴とする請求項１から３のいずれか一項に記載のズームレンズ。
１．７３＜ＮｄＡ＜２．５０・・・（５）
但し、
ＮｄＡ：前記レンズＡのｄ線における屈折率
【請求項８】
以下の条件式を満足することを特徴とする請求項１から３のいずれか一項に記載のズームレンズ。
（ＣｒＡｆ＋ＣｒＡｒ）／（ＣｒＡｆ－ＣｒＡｒ）＜０．３０・・・（６）
但し、
ＣｒＡｆ：前記レンズＡの物体側面の曲率半径
ＣｒＡｒ：前記レンズＡの像側面の曲率半径
【請求項９】
以下の条件式を満足することを特徴とする請求項１から３のいずれか一項に記載のズームレンズ。
０．０２＜ＢＦｗ／ｆｗ＜０．９８・・・（７）
但し、
ＢＦｗ：当該ズームレンズの広角端における最も像側面から像面までの距離
ｆｗ：当該ズームレンズの広角端における焦点距離
【請求項１０】
前記後群の最も像側のレンズ群が、４枚以下のレンズ枚数で構成することを特徴とする請求項１から３のいずれか一項に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本件発明は、ズームレンズ及び撮像装置に関し、特に、固体撮像素子等を用いた小型で高性能な撮像装置に好適なズームレンズ及び撮像装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、デジタルスチルカメラやデジタルビデオカメラ等の固体撮像素子を用いた撮影装置が普及している。これらの撮像装置に用いられる固体撮像素子の高画素化に伴い、光学系には小型軽量を維持しつつ、高い解像性能が求められるようになってきている。
【０００３】
これらの要求を満足するために、例えば、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、正の屈折力を有する第３レンズ群と、正の屈折力を有する第４レンズ群と、第５レンズ群を備え、諸収差を抑えた小型のズームレンズが提案されている（「特許文献１」参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１２６８５０
【発明の概要】
【発明が解決しようとする課題】
【０００５】

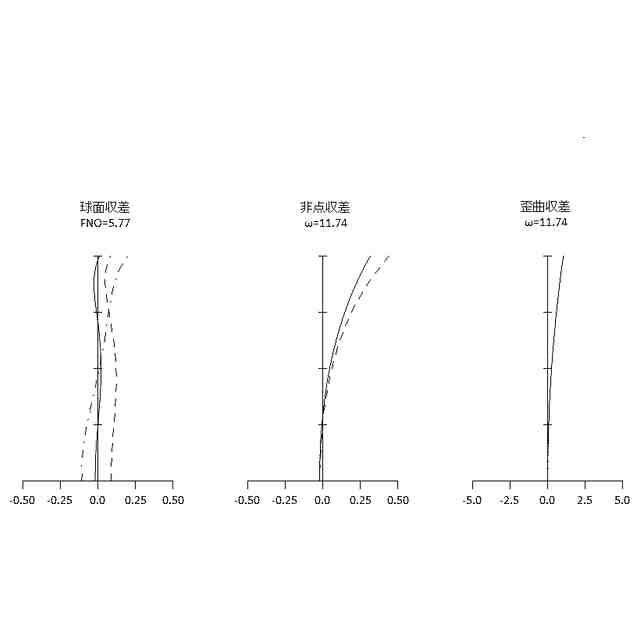

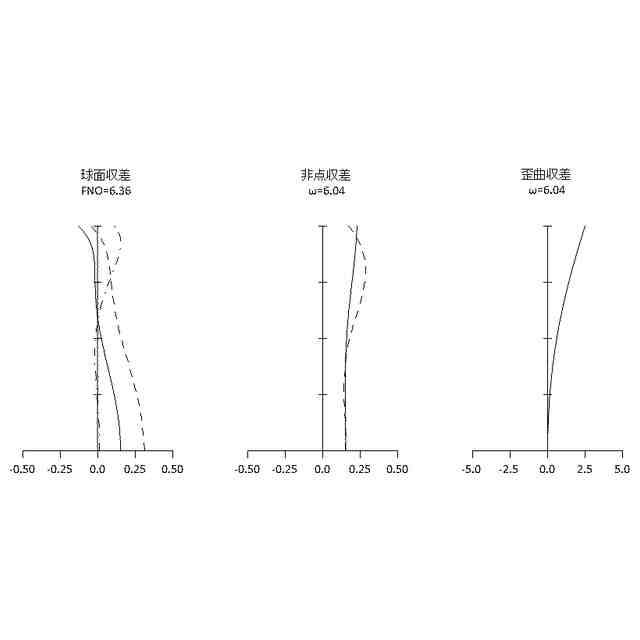

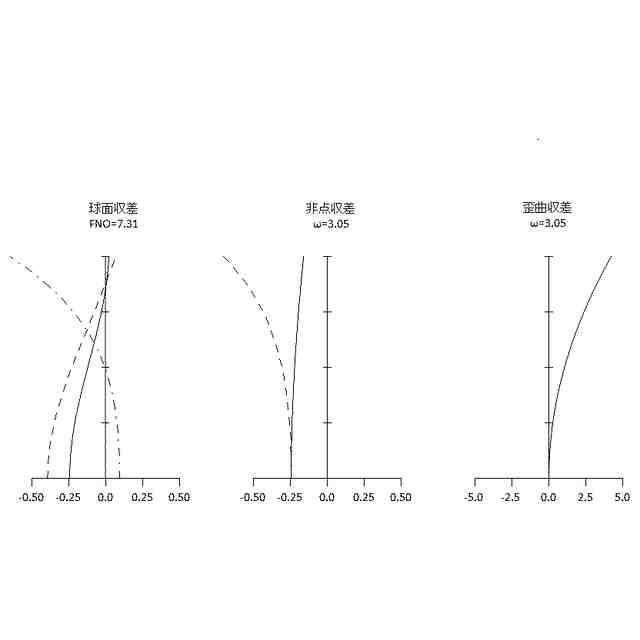

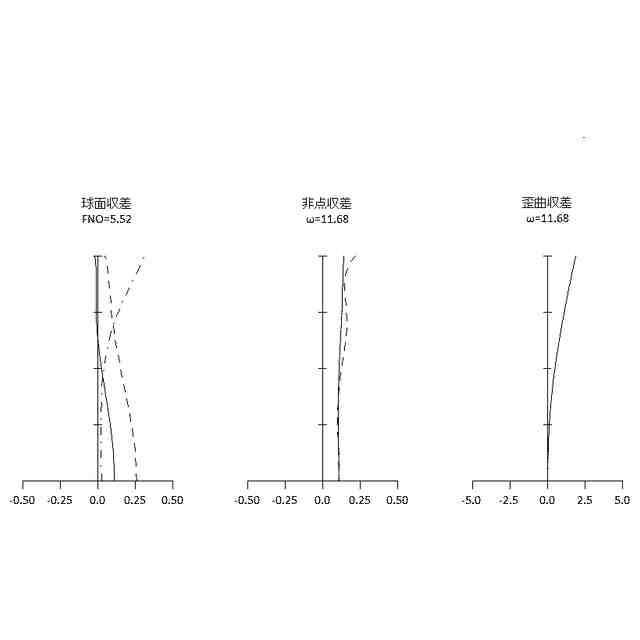

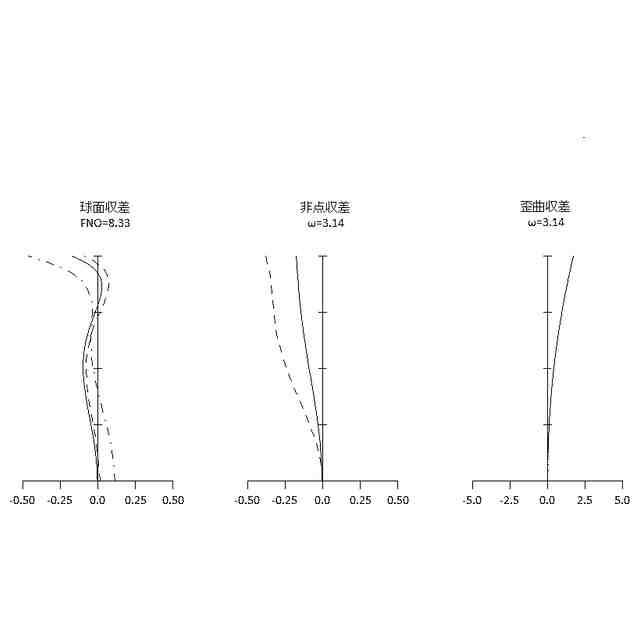

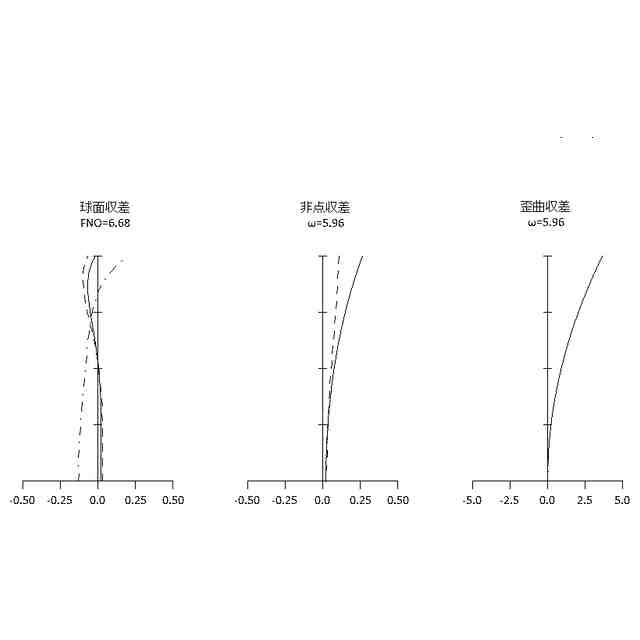

ズームレンズの小型化には、物体側に正の屈折力、像側に負の屈折力を有する、テレフォト型のパワー配置を採用することが効果的である。しかしながら、そのパワー配置を強くすると、少ないレンズ枚数で諸収差を良好に補正することが困難となる。そのためズームレンズの小型化と高性能化の両立には、各レンズ群の屈折力やレンズ構成を最適化する必要がある。
【０００６】
本件発明の課題は、小型かつ高性能なズームレンズ及び撮像装置を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明に係るズームレンズは、物体側から順に正の屈折力を有する第１レンズ群と、複数のレンズ群を有する後群とで構成され、変倍時に隣り合うレンズ群の間隔が変化し、前記後群の最も像側に負の屈折力を有するレンズＡを有し、以下の条件式を満足することを特徴とする。
１．８３＜Ｎｄ２＜２．５０・・・（１）
０．２０＜ＴＬｔ／ｆｔ＜０．９６・・・（２）
１．１６＜ βＬｔ・・・（３）
但し、
Ｎｄ２：前記後群の最も物体側のレンズのｄ線における屈折率
ＴＬｔ：当該ズームレンズの望遠端における最も物体側面から像面までの距離
ｆｔ：当該ズームレンズの望遠端における焦点距離
βＬｔ：前記後群の最も像側のレンズ群の望遠端における横倍率
【０００８】
また、上記課題を解決するため、本発明に係るズームレンズは、物体側から順に正の屈折力を有する第１レンズ群と、複数のレンズ群を有する後群とで構成され、変倍時に隣り合うレンズ群の間隔が変化し、前記後群の最も像側に負の屈折力を有するレンズＡを有し、後群中に合焦時に光軸方向に移動するフォーカス群を有し、以下の条件式を満足する。
１．８３＜Ｎｄ２＜２．５０・・・（１）
０．２０＜ＴＬｔ／ｆｔ＜０．９６・・・（２）
７．１＜｜（１－βＦｔ
２
）×βｒｔ
２
｜＜２０．０・・・（１４）
但し、
Ｎｄ２：前記後群の最も物体側のレンズのｄ線における屈折率
ＴＬｔ：当該ズームレンズの望遠端における最も物体側面から像面までの距離
βＦｔ：前記フォーカス群の望遠端における横倍率
βｒｔ：前記フォーカス群より像側の全てのレンズ群の望遠端における合成横倍率
【０００９】
また、上記課題を解決するため、本発明に係るズームレンズは、物体側から順に正の屈折力を有する第１レンズ群と、複数のレンズ群を有する後群で構成され、変倍時に隣り合うレンズ群の間隔が変化し、前記後群中の最も物体側の負の屈折力を有するレンズ群Ｎを含む群をＦＲ群とし、前記レンズ群Ｎより像側かつ最も物体側の正の屈折力を有するレンズ群Ｐから最も像側のレンズ群をＲＲ群とし、前記後群が前記ＦＲ群と前記ＲＲ群で構成され、前記後群の最も像側に負の屈折力を有するレンズＡを有し、以下の条件式を満足する。
１．８３＜Ｎｄ２＜２．７０・・・（１）
０．２０＜ＴＬｔ／ｆｔ＜０．９６・・・（２）
２．７０＜ βＣｔ・・・（４）
但し、
Ｎｄ２：前記後群の最も物体側のレンズのｄ線における屈折率
ＴＬｔ：当該ズームレンズの望遠端における最も物体側面から像面までの距離
ｆｔ：当該ズームレンズの望遠端における焦点距離
βＣｔ：前記ＲＲ群の中で最も物体側の負レンズ群から最も像側のレンズ群の望遠端における合成横倍率
【００１０】
また、上記課題を解決するため、本件発明に係る撮像装置は、上記記載の光学系と、当該光学系が形成する光学像を受光して電気的画像信号に変換する撮像素子とを備えることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
