公開番号2025100077
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217175
出願日2023-12-22
発明の名称レンズユニットおよびカメラモジュール
出願人株式会社タムロン
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G02B 7/02 20210101AFI20250626BHJP(光学)
要約【課題】コスト面および品質面で有利な、ヒーターを備えるレンズユニットを提供する。
【解決手段】レンズユニット(101A)は、レンズ鏡筒(2A)内において、第1レンズ(L1)と第2レンズ(L2)との間にあるスペーサー(S1)の接眼側にある第2面(S1b)に含まれる段部対向領域(S1bB)に、ヒーター(8)を備える。

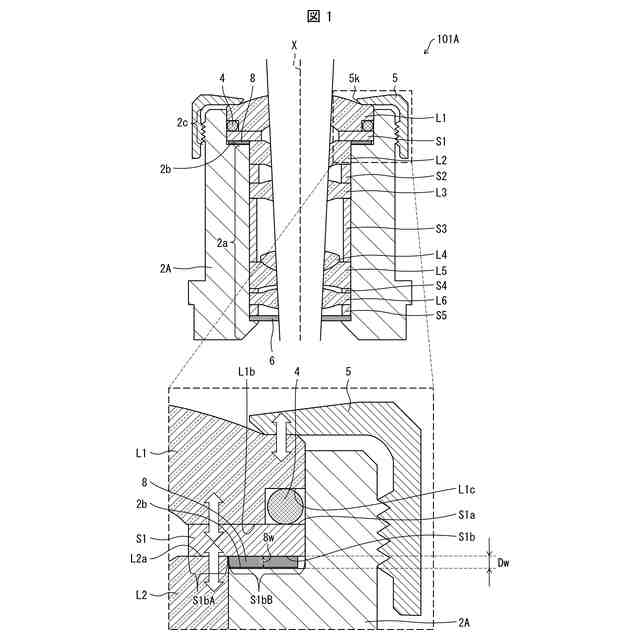

【選択図】図1
特許請求の範囲【請求項１】
最も対物側にある第１レンズと、
前記第１レンズの接眼側にある第２レンズと、
前記第１レンズと前記第２レンズとの間にあるスペーサーであって、対物側にある第１面において前記第１レンズに接し、接眼側にある第２面において前記第２レンズに接するスペーサーと、
前記第１レンズと、前記第２レンズと、前記スペーサーとを少なくとも収容しているレンズ鏡筒と、
を備えたレンズユニットであって、
前記スペーサーは、前記第２面において、前記第２レンズに接する第２レンズ当接領域と、前記第２レンズ当接領域よりも外径方向に配置された、前記第２レンズに接しない第２レンズ非当接領域とを含み、
前記レンズユニットは、前記第２レンズ非当接領域に、ヒーターが搭載されている、
レンズユニット。
続きを表示（約 730 文字）【請求項２】
前記レンズ鏡筒は、
前記第２レンズを保持する第１筒部と、
前記第１筒部よりも対物側にあって、前記第１筒部より大きい径を有する第２筒部と、
前記第１筒部と前記第２筒部との間にあって、前記第１筒部の軸に交差する方向に沿って外側に拡がる部分である段部と、
を有し、
前記スペーサーの前記第２レンズ非当接領域は、前記段部に光軸方向に対向する段部対向領域であって、前記段部から、光軸方向に沿って所定距離離間している段部対向領域であり、
前記ヒーターは、前記段部対向領域に搭載されており、光軸方向に沿った長さが前記所定距離以下の大きさのヒーターである、
請求項１に記載のレンズユニット。
【請求項３】
前記ヒーターは、前記第２レンズの外径よりも外側に配置されている、
請求項１に記載のレンズユニット。
【請求項４】
前記スペーサーは、金属製である、
請求項１に記載のレンズユニット。
【請求項５】
前記第１レンズの光学面の外側には、対物側および接眼側のうちの少なくとも一方に、前記第１レンズの周縁全周に渡って配された封止部材を更に備える、
請求項１に記載のレンズユニット。
【請求項６】

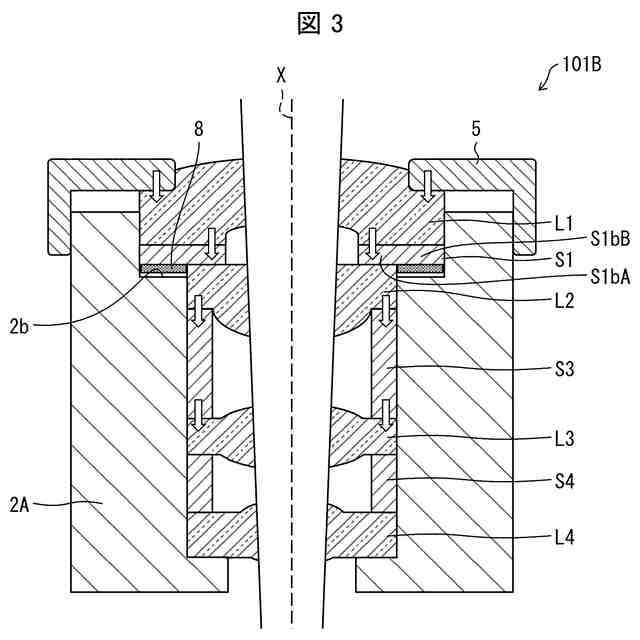

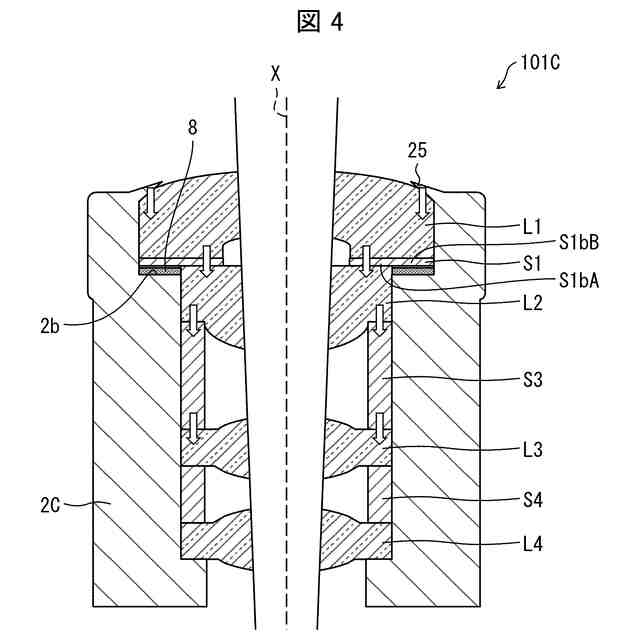

前記第１レンズは、前押さえ環のネジ締結によって前記レンズ鏡筒に固定されているか、前記レンズ鏡筒に設けられた熱カシメによって前記レンズ鏡筒に固定されている、
請求項１に記載のレンズユニット。
【請求項７】

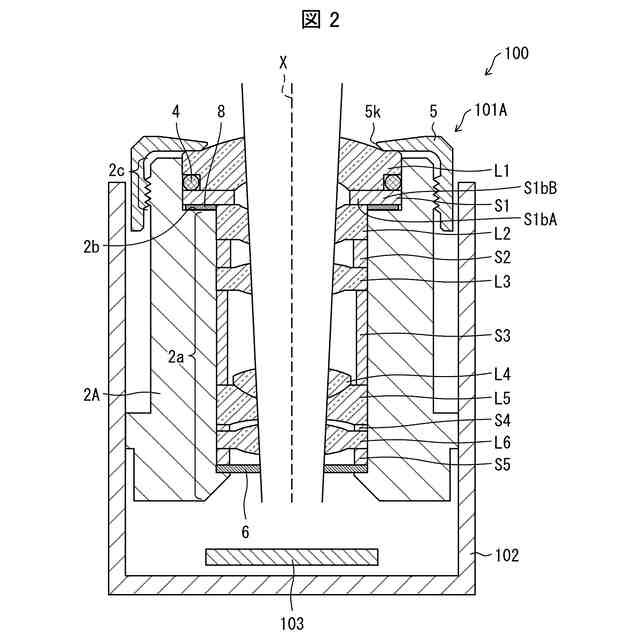

請求項１から６の何れか１項に記載のレンズユニットと撮像素子とを有するカメラモジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズユニットおよびカメラモジュールに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、運転の補助、衝突防止および運転の記録などの目的で自動車に車載カメラが搭載されている。このような車載カメラは、車室内に配置されるもの、車室外に配置されるものがある。車室外に配置される車載カメラには、最も物体側に配置されるレンズに付着する氷雪の解氷や曇り除去のため、車載レンズにヒーターを搭載するニーズが高まっている。車載カメラについても、あらゆる状況下（天候等）においてカメラ機能を担保する汎用性が求められつつあり、レンズヒーターは、特に寒冷地でのレンズ氷結に対する有効な案とされている。
【０００３】
例えば特許文献１のレンズアセンブリは、レンズアセンブリの物体側に面する第１の表面と、第１の表面に対向する第２の表面とを有する対物レンズを具備し、更に、当該対物レンズの第２の表面上に配置された環状形状の加熱素子を有した加熱アセンブリを具備する。
【０００４】
また、特許文献２の撮像装置は、レンズユニットに含まれる複数のレンズのうち、最も被写体側に位置するレンズを示すトップレンズを加熱するヒーターに用いられるヒーター用部材と、トップレンズの有効領域外の領域と、ヒーター用部材との間に介在し、光の反射を抑制する反射抑制材と、を備えた構成である。この反射抑制材は、トップレンズ側に配置されて表面に凹凸を有する第１の反射抑制材と、ヒーター用部材側に配置される第２の反射抑制材と、が積層された構成である。
【０００５】
また、特許文献３のレンズユニットは、最も物体側にある第１レンズが、物体側レンズ面、像側レンズ面、および、像側レンズ面を囲む像側フランジ面を有しており、第１レンズを収容する第１収容部が、第１レンズの光軸方向の位置を規制する規制部を備えた構成である。前記像側フランジ面は、フレキシブルプリント基板が配置される内周領域、および、前記規制部が当接する外周領域を備える第１レンズの像側フランジ面にヒーターを備えるフレキシブルプリント基板が配置される。特許文献３のレンズユニットは、第１レンズの像側フランジ面にヒーターを配置しており、第１レンズと第２レンズはそれぞれでカシメ固定されている。
【０００６】
また、特許文献４には、レンズ間にヒーターを配置したレンズユニットが開示されている。この構成は、レンズ同士を嵌合させ、および／または、前記レンズ以外の前記レンズ群を構成する光学素子と前記レンズとを嵌合させ、および／または、前記光学素子同士を嵌合させてこれらを光学的に位置決めすることにより、その嵌合領域の径方向外側で、前記鏡筒と前記レンズおよび／または前記光学素子との間に、ヒーターの給電部を挿通するための挿通空間を光軸方向に沿って確保する。
【先行技術文献】
【特許文献】
【０００７】
米国特許第１１０８６０９２号明細書
特開２０２１－１６２７３０号公報
特開２０２２－１８２８５号公報
特開２０２３－１２８２２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上述のように様々な技術が開発されており、さらにヒーターを搭載することによる背反や搭載する様々な構造に対応するため、ヒーターを備えるレンズユニットとして新たな態様が求められている。
【０００９】
本発明の一態様は、コスト面および品質面で有利な、ヒーターを備えるレンズユニットを実現することを目的とする。
【課題を解決するための手段】
【００１０】
上記の課題を解決するために、本発明の一態様に係るレンズユニットは、最も対物側にある第１レンズと、前記第１レンズの接眼側にある第２レンズと、前記第１レンズと前記第２レンズとの間にあるスペーサーであって、対物側にある第１面において前記第１レンズに接し、接眼側にある第２面において前記第２レンズに接するスペーサーと、前記第１レンズと、前記第２レンズと、前記スペーサーとを少なくとも収容しているレンズ鏡筒と、を備えたレンズユニットであって、前記スペーサーは、前記第２面において、前記第２レンズに接する第２レンズ当接領域と、前記第２レンズ当接領域よりも外径方向に配置された、前記第２レンズに接しない第２レンズ非当接領域とを含み、前記レンズユニットは、前記第２レンズ非当接領域に、ヒーターが搭載されている。
（【００１１】以降は省略されています）
