公開番号2025077224
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189253
出願日2023-11-06
発明の名称光ファイバケーブル
出願人住友電気工業株式会社
代理人弁理士法人信栄事務所
主分類G02B 6/44 20060101AFI20250512BHJP(光学)
要約【課題】十分な強度を維持しつつ難燃性を有する光ファイバケーブルを提供する。
【解決手段】光ファイバケーブルは、複数の光ファイバ心線と、複数の光ファイバ心線の周囲に設けられた外被と、を備えており、外被は、複数の光ファイバ心線の外側に設けられた内層と、前記内層の外側に設けられた外層とを有し、記外層に用いられる材料の密度が1.4g/cm³以上であり、内層に用いられる材料の密度が1.4g/cm³未満であり、前記外層に用いられる材料の酸素指数が36以上である。
【選択図】図1
特許請求の範囲【請求項１】
複数の光ファイバ心線と、
前記複数の光ファイバ心線の周囲に設けられた外被と、
を備えており、
前記外被は、前記複数の光ファイバ心線の外側に設けられた内層と、前記内層の外側に設けられた外層とを有し、
前記外層に用いられる材料の密度が１．４ｇ／ｃｍ
３
以上であり、前記内層に用いられる材料の密度が１．４ｇ／ｃｍ
３
未満であり、
前記外層に用いられる材料の酸素指数が３６以上である、光ファイバケーブル。
続きを表示（約 290 文字）【請求項２】
前記外層の算術平均粗さＲａの平均値は０．８ｕｍ以下であり、前記外層の最大高さ粗さＲｚの平均値は６．０ｕｍ以下である、
請求項１に記載の光ファイバケーブル。
【請求項３】
前記内層内に配置された複数のテンションメンバを備えており、
前記内層に用いられる材料の２３℃における貯蔵弾性率が８００ＭＰａ以上である、
請求項１または請求項２に記載の光ファイバケーブル。
【請求項４】
前記内層の厚みは、前記テンションメンバの径より０．１ｍｍ以上大きく、前記外被の厚みの半分以下である、請求項３に記載の光ファイバケーブル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光ファイバケーブルに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１は、空気圧送用の光ファイバケーブルを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－６０４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、近年では、光ファイバケーブルの接続箇所を減らすことを目的として屋外から屋内へ引き込めるケーブル配線の需要が高まっている。屋外ケーブルであれば、難燃性はあまり必要ないが、屋内ケーブルは、難燃性の基準が厳しく、屋内用ケーブルに必要な難燃性が付与された光ファイバケーブルの要求が高まっている。しかしながら、難燃性の高い材料は一般的にヤング率が低く、難燃性を高める程、外被の強度が低下する傾向にある。
【０００５】
本開示は、十分な強度を維持しつつ難燃性を有する光ファイバケーブルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る光ファイバケーブルは、
複数の光ファイバ心線と、
前記複数の光ファイバ心線の周囲に設けられた外被と、
を備えており、
前記外被は、前記複数の光ファイバ心線の外側に設けられた内層と、前記内層の外側に設けられた外層とを有し、
前記外層に用いられる材料の密度が１．４ｇ／ｃｍ
３
以上であり、前記内層に用いられる材料の密度が１．４ｇ／ｃｍ
３
未満であり、
前記外層に用いられる材料の酸素指数が３６以上である。
【発明の効果】
【０００７】
本開示によれば、十分な強度を維持しつつ難燃性を有する光ファイバケーブルを提供することができる。
【図面の簡単な説明】
【０００８】

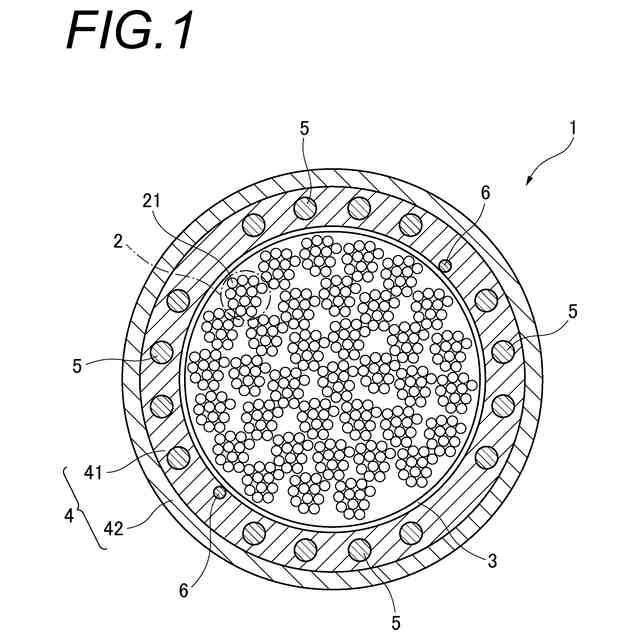

本実施形態に係る光ファイバケーブルの構成を示す断面図である。

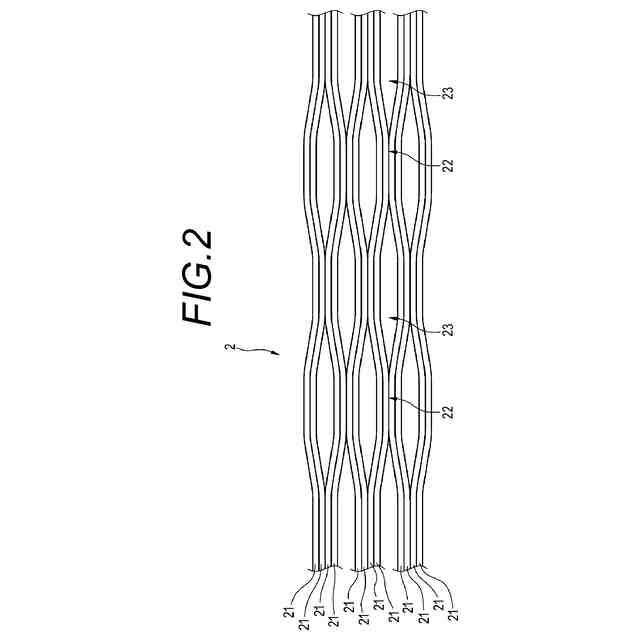

光ファイバケーブルに収容される光ファイバリボンの一例を示す平面図である。

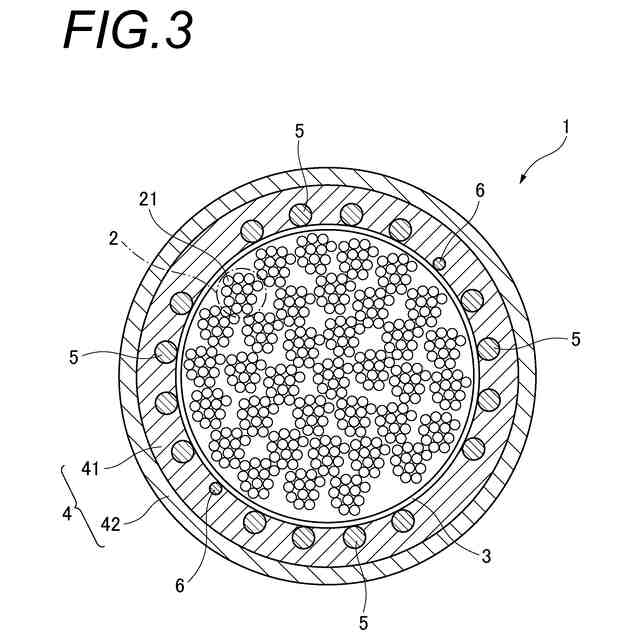

変形例に係る光ファイバケーブルの構成を示す断面図である。
【発明を実施するための形態】
【０００９】
（本開示の実施形態の説明）
最初に本開示の実施態様を列記して説明する。
本開示の一態様に係る光ファイバケーブルは、
（１）複数の光ファイバ心線と、
前記複数の光ファイバ心線の周囲に設けられた外被と、
を備えており、
前記外被は、前記複数の光ファイバ心線の外側に設けられた内層と、前記内層の外側に設けられた外層とを有し、
前記外層に用いられる材料の密度が１．４ｇ／ｃｍ
３
以上であり、前記内層に用いられる材料の密度が１．４ｇ／ｃｍ
３
未満であり、
前記外層に用いられる材料の酸素指数が３６以上である。

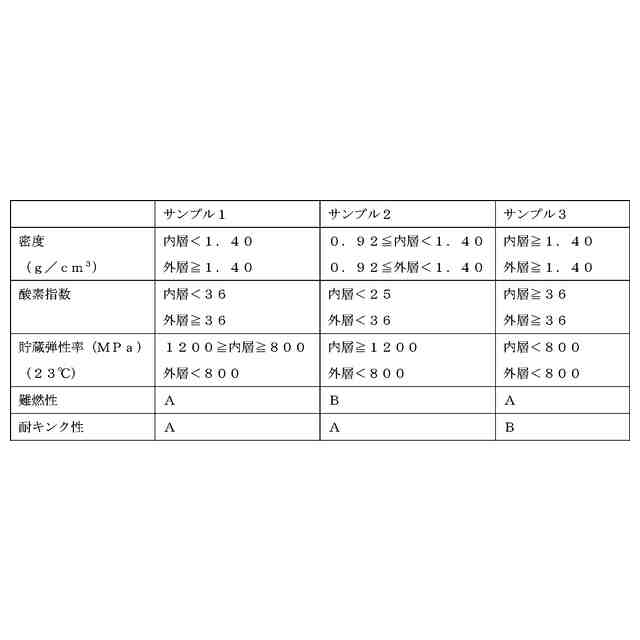

このような構成によれば、外層は、密度が１．４ｇ／ｃｍ
３
以上且つ酸素指数が３６以上の材料により形成されるので、高い難燃性を有する。一方、内層は、密度が１．４ｇ／ｃｍ
３
未満の材料により形成されるので、ケーブル全体が十分な強度を有する。したがって、十分な強度を維持しつつ難燃性を有する光ファイバケーブルを提供することができる。
【００１０】

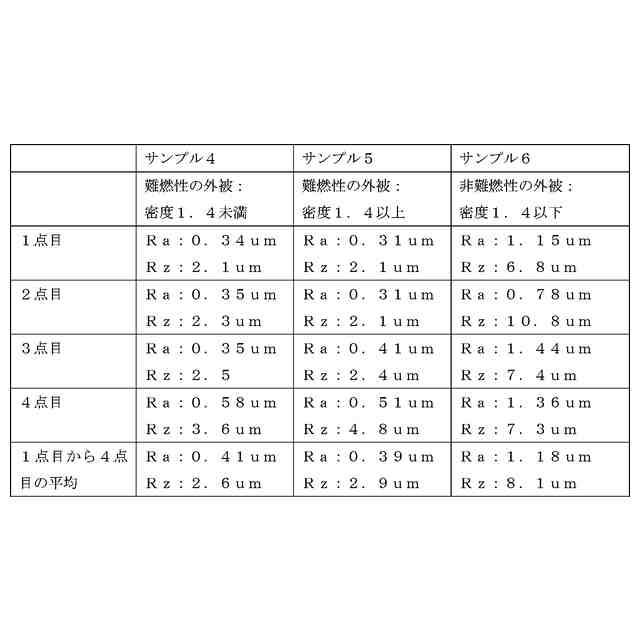

（２）上記（１）において、前記外層の算術平均粗さＲａの平均値は０．８ｕｍ以下であり、前記外層の最大高さ粗さＲｚの平均値は６．０ｕｍ以下でもよい。
このような構成によれば、外層は、高い表面平滑性を有するので、例えばケーブル敷設作業として光ファイバケーブルをダクト内で空気圧送する際に、光ファイバケーブルの外被とダクトとの摩擦を減らすことができる。
（【００１１】以降は省略されています）
