公開番号2025078968
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191325
出願日2023-11-09
発明の名称光学系および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 13/00 20060101AFI20250514BHJP(光学)
要約【課題】小型で広画角の光学系において、レンズの成形安定性を確保する。
【解決手段】光学系は、物体側から像側へ順に配置された第1レンズ、第2レンズ、第3レンズ、第4レンズ、第5レンズおよび第6レンズを含む複数のレンズと、第1レンズと第2レンズとの間に配置された開口絞りSPとを有する。第2レンズの像側の面の曲率半径をR2i、第3レンズの物体側の面の曲率半径をR3o、S23=(R2i+R3o)/(R2i-R3o)とする。光学系の焦点距離をf、第2レンズの焦点距離をf2とする。-0.59≦S23<0.00および1.50≦f2/f≦3.00なる条件を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された第１レンズ、第２レンズ、第３レンズ、第４レンズ、第５レンズおよび第６レンズを含む複数のレンズと、前記第１レンズと前記第２レンズとの間に配置された開口絞りとを有する光学系であって、

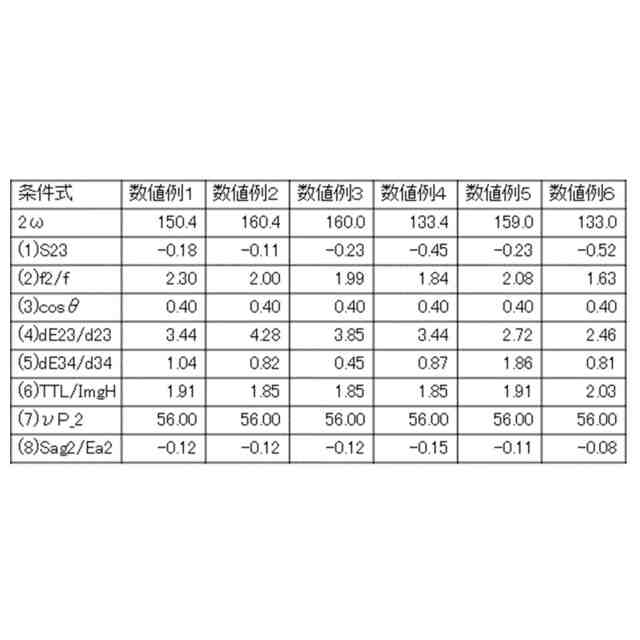

前記第２レンズの像側の面の曲率半径をＲ２ｉ、前記第３レンズの物体側の面の曲率半径をＲ３ｏ、Ｓ２３＝（Ｒ２ｉ＋Ｒ３ｏ）／（Ｒ２ｉ－Ｒ３ｏ）とし、前記光学系の焦点距離をｆ、前記第２レンズの焦点距離をｆ２とするとき、
－０．５９≦Ｓ２３＜０．００
１．５０≦ｆ２／ｆ≦３．００
なる条件を満足することを特徴とする光学系。
続きを表示（約 1,100 文字）【請求項２】
前記複数のレンズにおいて互いに隣り合うレンズのコバ部に設けられたテーパー部を互いに当接させる場合において、該テーパー部の光軸に直交する面に対するテーパー角をθとするとき、
０.００＜ｃｏｓθ≦０．７７
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項３】
前記第２レンズと前記第３レンズの光軸上の間隔をｄ２３、前記第２レンズと前記第３レンズのそれぞれの光学有効径の位置の光軸方向での間隔をｄＥ２３とするとき、
１．６６≦ｄＥ２３／ｄ２３≦４．５６
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項４】
前記第３レンズと前記第４レンズの光軸上の間隔をｄ３４、前記第３レンズと前記第４レンズのそれぞれの光学有効径の位置の光軸方向での間隔をｄＥ３４とするとき、
０．４０≦ｄＥ３４／ｄ３４≦２．００
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項５】
前記光学系の最大像高をＩｍｇＨ、前記光学系の最も物体側の面から像面までの光軸上の全長をＴＴＬとするとき、
１．３１≦ＴＴＬ／ＩｍｇＨ≦２．２０
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項６】
前記複数のレンズにおける前記開口絞りよりも像側に配置されたレンズのうち最も物体側の正レンズのｄ線を基準とするアッベ数をνＰ＿２とするとき、
３５．０≦νＰ＿２≦６５．０
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項７】
前記第２レンズが、前記正レンズであることを特徴とする請求項６に記載の光学系。
【請求項８】
前記第２レンズの光学有効径をＥａ２、前記第２レンズの像側の面のサグ量をＳａｇ２とするとき、
－０．２０≦Ｓａｇ２／Ｅａ２＜０．００
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項９】
前記複数のレンズのうち少なくとも１つは樹脂レンズであり、該樹脂レンズの物体側の面と像側の面の少なくとも一方が非球面形状を有することを特徴とする請求項１に記載の光学系。
【請求項１０】
前記複数のレンズのうち最も像側に配置された最終レンズの物体側の面は、中心部が物体側に凸形状で周辺部が物体側に凹形状を有し、
前記最終レンズの像側の面は、中心部が像側に凹形状で周辺部が像側に凸形状を有することを特徴とする請求項１に記載の光学系。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置等に好適な光学系に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ビデオカメラ、デジタルスチルカメラおよびスマートフォン用カメラ等の撮像装置には、小型で光学性能が良好な広角レンズが求められている。一般に、広画角な光学系において全長を短縮するためには、各レンズの厚みとレンズ間隔を小さくする必要がある。ただし、光学系が小型になると、絞り近傍に配置されたレンズの製造誤差による光学性能への影響が大きくなり、収差補正が困難となる。
隣り合うレンズ間の偏心誤差を抑えるために、各レンズのコバ部にテーパー面を形成し、これらレンズのテーパー面同士を嵌合させる方法がある。ただし、レンズのコバ部にテーパー面を形成する場合に、隣り合うレンズ面が互いに凸形状であると、コバ部にくびれた形状が必要になる。この結果、コバ部が局所的に薄肉になり、成形安定性が低下する。特許文献１には、物体側から像側へ順に配置された、負の屈折力の第１レンズ、正の屈折力の第２レンズ、開口絞りおよび負の屈折力のレンズ群を有する光学系が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６９１３２２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された光学系では、特に開口絞り近傍の第２レンズや第３レンズは曲率が小さくなりやすく、コバ部が局所的に薄肉となって該レンズの成形安定性が低下する。
【０００５】
本発明は、小型で広画角でありながらも、レンズの成形安定性を確保できるようにした光学系を提供する。
【課題を解決するための手段】
【０００６】
本発明の一側面としての光学系は、物体側から像側へ順に配置された第１レンズ、第２レンズ、第３レンズ、第４レンズ、第５レンズおよび第６レンズを含む複数のレンズと、第１レンズと第２レンズとの間に配置された開口絞りとを有する。第２レンズの像側の面の曲率半径をＲ２ｉ、第３レンズの物体側の面の曲率半径をＲ３ｏ、Ｓ２３＝（Ｒ２ｉ＋Ｒ３ｏ）／（Ｒ２ｉ－Ｒ３ｏ）とする。光学系の焦点距離をｆ、第２レンズの焦点距離をｆ２とする。このとき、
－０．５９≦Ｓ２３＜０．００
１．５０≦ｆ２／ｆ≦３．００
なる条件を満足することを特徴とする。なお、上記光学系を有する撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００７】
本発明によれば、小型で広画角な光学系において、レンズの成形安定性を確保することができる。
【図面の簡単な説明】
【０００８】

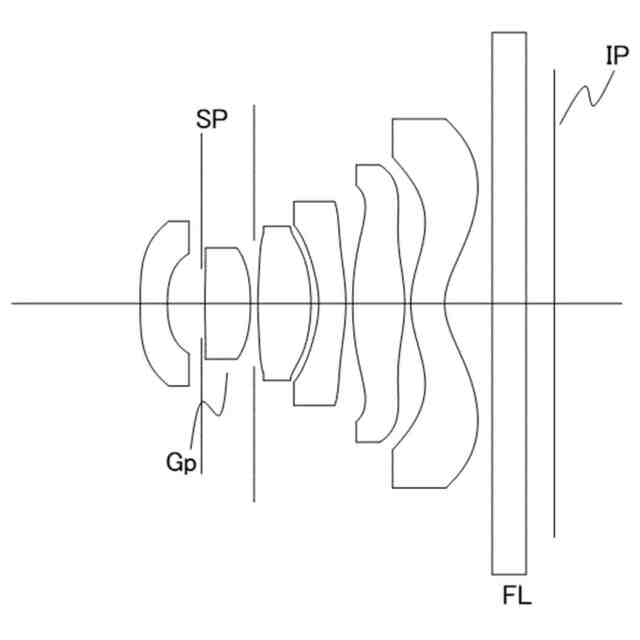

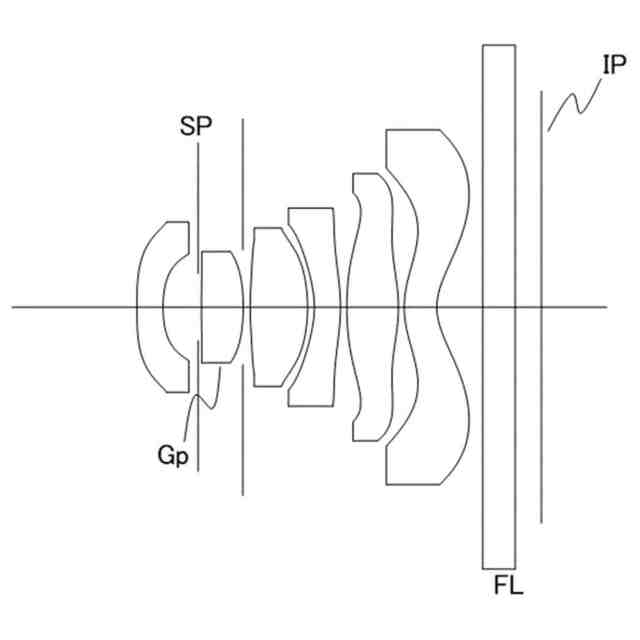

実施例１（数値例１）の光学系の断面図。

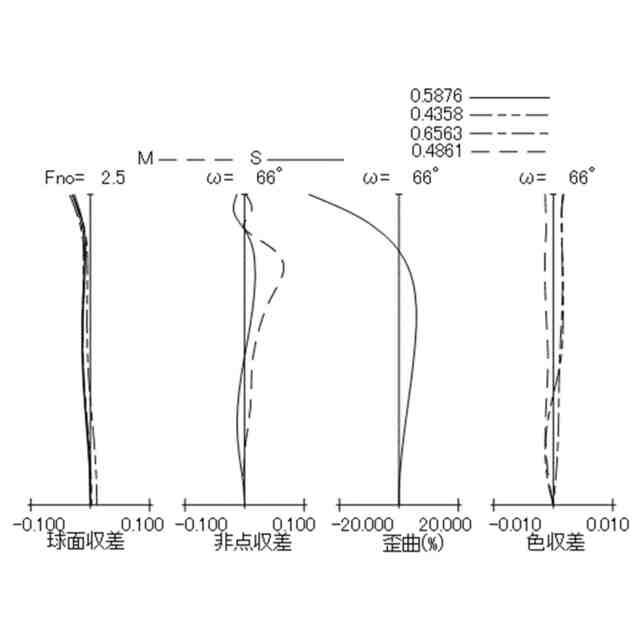

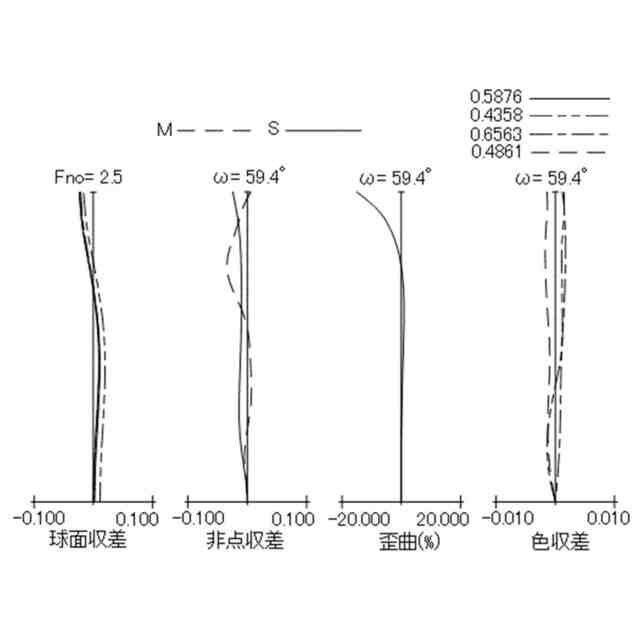

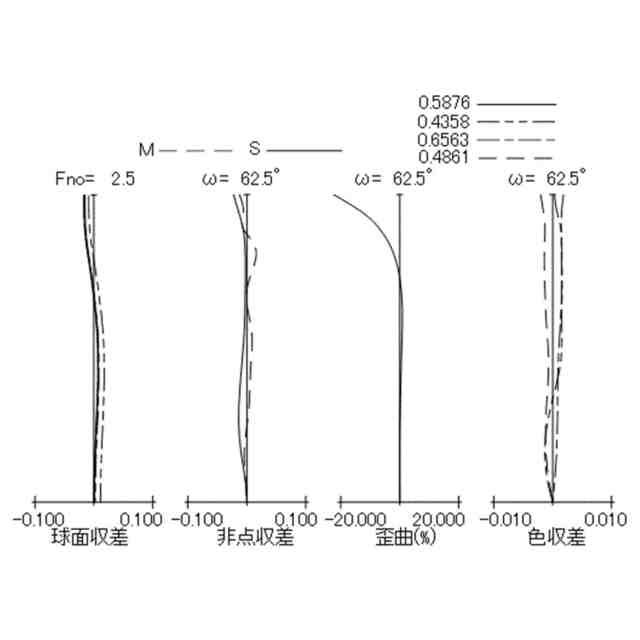

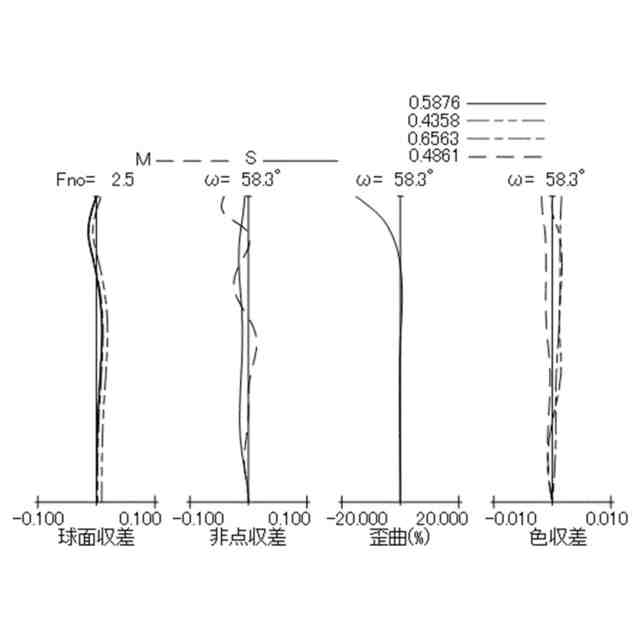

数値例１の縦収差図。
実施例２（数値例２）の光学系の断面図。
数値例２の縦収差図。
実施例３（数値例３）の光学系の断面図。
数値例３の縦収差図。
実施例４（数値例４）の光学系の断面図。
数値例４の縦収差図。
実施例５（数値例５）の光学系の断面図。
数値例５の縦収差図。
実施例６（数値例６）の光学系の断面図。
数値例６の縦収差図。
レンズのコバ部のテーパー形状を示す図。
レンズのサグ量を示す図。
実施例１～６の光学系を用いた撮像装置の概略図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照しながら説明する。まず具体的な実施例１～６の説明に先立って、各実施例に共通する事項について説明する。
【００１０】
各実施例の光学系は、デジタルスチルカメラ、デジタルビデオカメラ、監視用カメラおよび車載カメラ等の各種撮像装置に用いられる。
（【００１１】以降は省略されています）
