公開番号2025079635
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192437
出願日2023-11-10
発明の名称収納部設置構造
出願人文化シヤッター株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E06B 9/17 20060101AFI20250515BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】木造躯体に対する止着部分の強度を向上する
【解決手段】開閉体10を収納するための収納部20を、木造躯体Xに固定するようにした収納部設置構造において、収納部20は、収納部20を巻き取ったり繰出したりする巻取軸21と、巻取軸21及び巻取軸21に巻かれる開閉体10を横幅方向にわたって覆う巻取軸ケース23と、下端側が巻取軸ケース23の横幅方向中央寄りを受けるとともに上端側が木造躯体Xに接続された吊持補強部25とを具備する。
【選択図】図2
特許請求の範囲【請求項１】
開閉体を収納するための収納部を、木造躯体に固定するようにした収納部設置構造において、
前記収納部は、前記開閉体を巻き取ったり繰出したりする巻取軸と、前記巻取軸及び前記巻取軸に巻かれる前記開閉体を横幅方向にわたって覆う巻取軸ケースと、下端側が前記巻取軸ケースの横幅方向中央寄りを受けるとともに上端側が前記木造躯体に接続された吊持補強部とを具備することを特徴とする収納部設置構造。
続きを表示（約 1,100 文字）【請求項２】
前記吊持補強部の上端側が、前記収納部の後方側で前記木造躯体に接続されていることを特徴とする請求項１記載の収納部設置構造。
【請求項３】
前記収納部は、前記巻取軸をその両側で支持する左右の軸支ブラケットを備え、
前記吊持補強部は、前記左右の軸支ブラケットおよび前記巻取軸ケースを下方側から受ける受部材を備えることを特徴とする請求項１記載の収納部設置構造。
【請求項４】
前記吊持補強部は、前記巻取軸ケースの下方側で前記受部材に接続されるとともに手前側へ延設された下側片と、前記巻取軸ケースの手前側で前記下側片に接続されるとともに上方へ延設された手前側片と、この手前側片の上端側に接続されるとともに前記巻取軸ケースの上方側で後方へ延設された上側片とを備え、
前記上側片が、前記収納部の後方側で前記木造躯体の壁面に接続されていることを特徴とする請求項３記載の収納部設置構造。
【請求項５】
前記前記上側片は、上下方向に並ぶように複数設けられていることを特徴とする請求項４記載の収納部設置構造。
【請求項６】
前記収納部の後方側には、前記木造躯体の壁面から手前側へ突出する壁側被止着部が設けられ、
前記吊持補強部の上端側は、前記壁側被止着部の側面に重ね合わせられるとともに、この重ね合わせ部分に挿通される止着具によって前記壁側被止着部に止着されていることを特徴とする請求項１記載の収納部設置構造。
【請求項７】
前記止着具は、上下方向に二つ設けられ、これら二つの止着具のうち、上側の止着具が、下側の止着具よりも高強度に構成されていることを特徴とする請求項６記載の収納部設置構造。
【請求項８】
前記壁側被止着部は、芯材と、この芯材を覆う耐火性部材とにより一体的に構成されることを特徴とする請求項６記載の収納部設置構造。
【請求項９】
前記収納部の後方側には、前記収納部を支持するとともに前記木造躯体の壁面に止着されて該壁面を補強する補強枠が設けられ、この補強枠が、前記壁側被止着部を下方から受けていることを特徴とする請求項６記載の収納部設置構造。
【請求項１０】
前記収納部の後方側には、前記収納部を支持するとともに前記木造躯体の壁面に止着されて該壁面を補強する補強枠が設けられ、
前記補強枠は、横幅方向の中央寄りに上方へ突出する突出部を一体的に有し、
前記吊持補強部の上端側が、前記突出部に接続されていることを特徴とする請求項１～５何れか１項記載の収納部設置構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開閉体を収納するための収納部を木造躯体に支持するようにした収納部設置構造に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
一般的なシャッター装置は、空間を仕切るようにして閉鎖動作する開閉体と、この開閉体を上下方向へ案内するガイドレールと、この開閉体をその上方側で収納する収納部（シャッターボックス）とを具備している。
ところで、近年では、大型の建物躯体を木材により構成し、その木造躯体に対し重量シャッター等の大型のシャッター装置が設置される場合がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０３１９３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来のシャッター装置では、収納部が比較的高重量で横幅方向に長尺であるため、収納部における横幅方向の中央寄り部分が自重により下方へ撓むおそれがある。
そこで、収納部の中央寄り部分を不動部位に固定することが提案させるが、高重量であるため、木造躯体に対する止着部分の強度が不足しないように工夫を要する。
【課題を解決するための手段】
【０００５】
このような課題に鑑みて、本発明の一つは、以下の構成を具備するものである。
開閉体を収納するための収納部を、木造躯体に固定するようにした収納部設置構造において、前記収納部は、前記開閉体を巻き取ったり繰出したりする巻取軸と、前記巻取軸及び前記巻取軸に巻かれる前記開閉体を横幅方向にわたって覆う巻取軸ケースと、下端側が前記巻取軸ケースの横幅方向中央寄りを受けるとともに上端側が前記木造躯体に接続された吊持補強部とを具備することを特徴とする収納部設置構造。
【発明の効果】
【０００６】
本発明は、以上説明したように構成されているので、収納部における横幅方向の中央寄りにおいて、木造躯体に対する止着部分の強度を向上するとともに、収納部の撓みを抑制することができる。
【図面の簡単な説明】
【０００７】

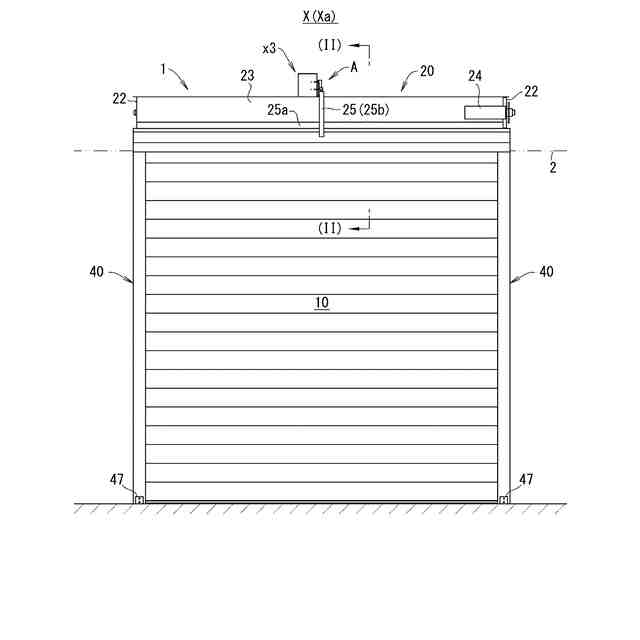

本発明に係る収納部設置構造を適用した開閉装置の一例を示す正面図である。

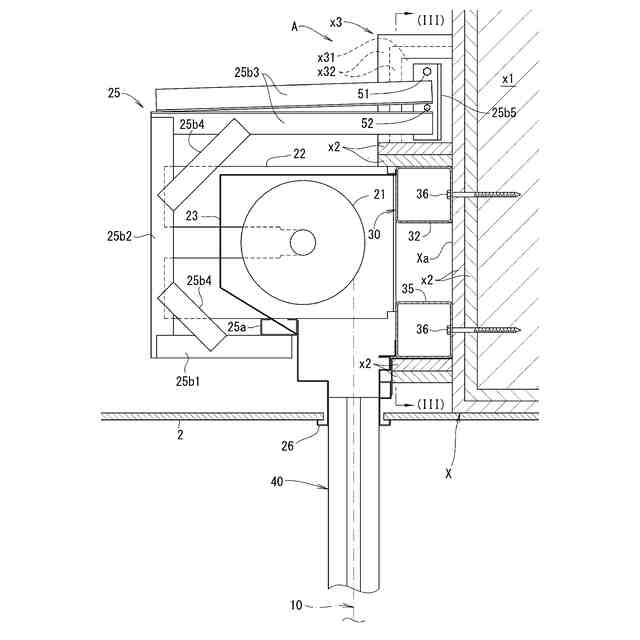

図１の(II)-(II)線に沿う断面図である。

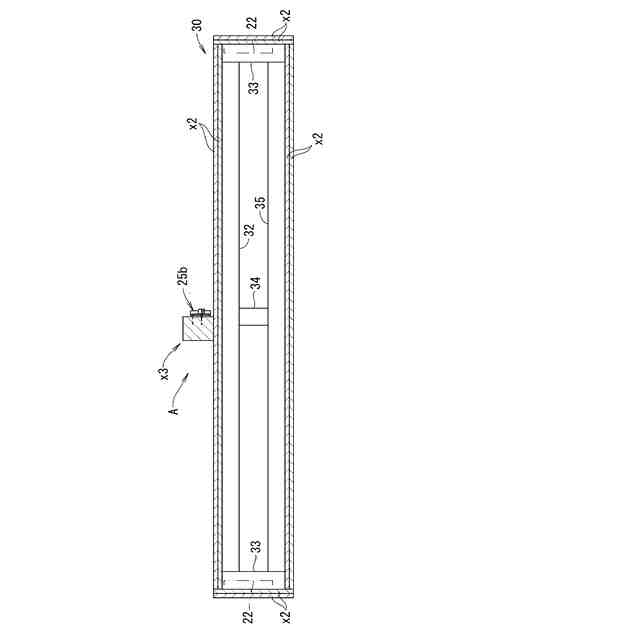

図２の(III)-(III)線に沿う断面図である。

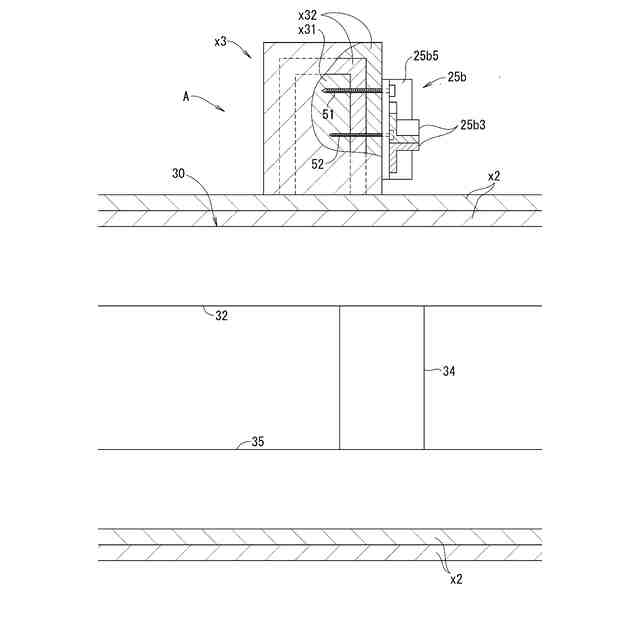

図３の要部拡大図である。

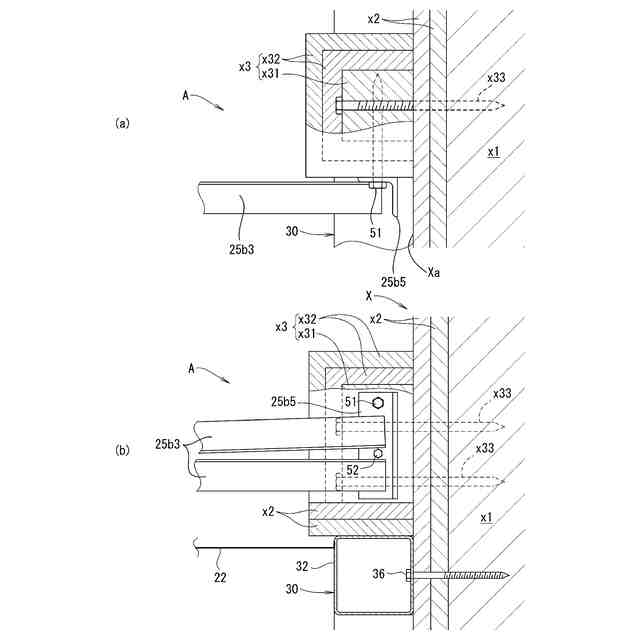

（ａ）は、吊持補強部と壁側被止着部の止着部分を上方から視た図であり、一部切欠して内部の断面構造を示している。（ｂ）は同止着部分を側方から視た図であり、一部切欠して内部の断面構造を示している。

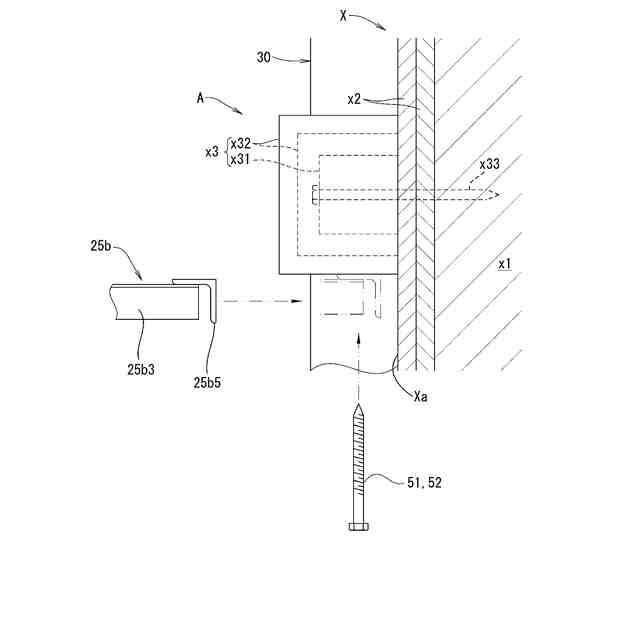

吊持補強部を被止着部に止着している様子を上方から視た図である。
本発明に係る収納部設置構造を適用した開閉装置の他例について、（ａ）は、吊持補強部と壁側被止着部の止着部分を上方から視た図であり、一部切欠して内部の断面構造を示している。（ｂ）は同止着部分を側方から視た図であり、一部切欠して内部の断面構造を示している。

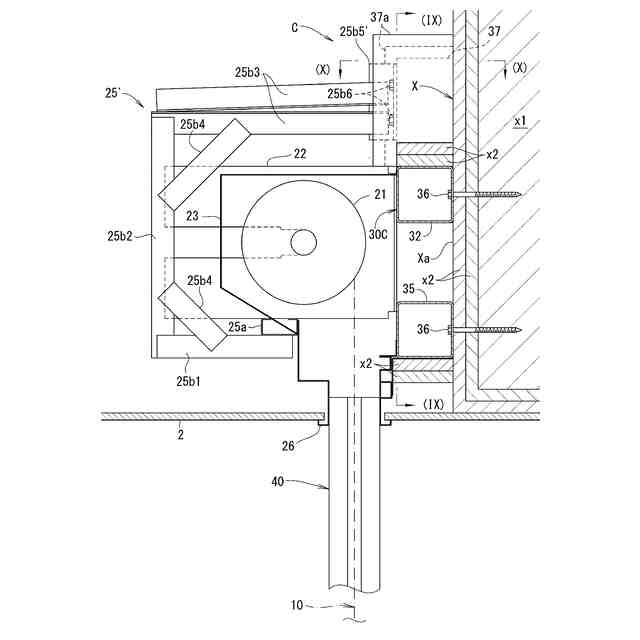

本発明に係る収納部設置構造を適用した開閉装置の他例について、図２と同じ幅方向位置の断面図である。

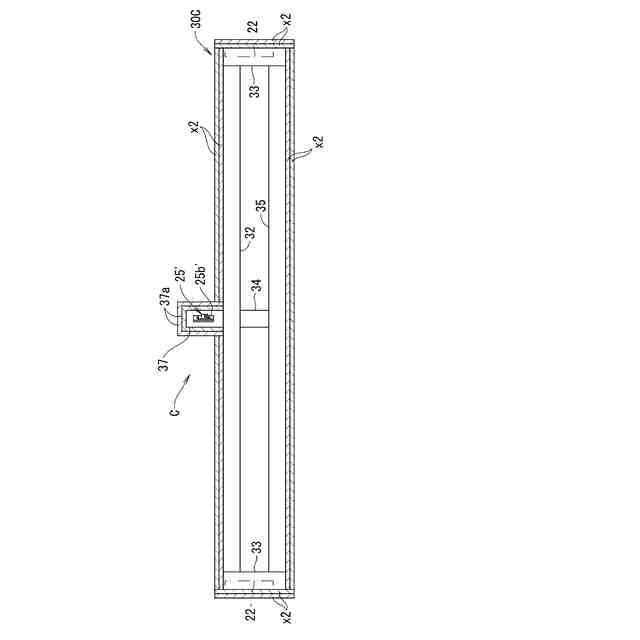

図８の(IX)-(IX)線に沿う断面図である。
図８の(X)-(X)線に沿う断面図である。
本発明に係る収納部設置構造を適用した開閉装置の他例を示す正面図である。
図１１の(XII)-(XII)線に沿う断面図である。
図１２の(XIII)-(XIII)線に沿う断面図である。
本発明に係る収納部設置構造を適用した開閉装置の他例について、図１２と同じ幅方向位置の断面図である。
図１４の開閉装置について、（ａ）は、吊持補強部と天側被止着部の止着部分を正面から視た図であり、一部切欠して内部の断面構造を示している。（ｂ）は同止着部分を側方から視た図であり、一部切欠して内部の断面構造を示している。
本発明に係る収納部設置構造を適用した開閉装置の他例について、吊持補強部と天側被止着部の止着部分を側方から視た図であり、一部切欠して内部の断面構造を示している。
【発明を実施するための形態】
【０００８】
次に、本発明に係る実施形態について、図面に基づいて詳細に説明する。
【０００９】
＜第１の実施形態＞
図１は、本発明に係る収納部設置構造の一例を適用した開閉装置を示す。
開閉装置１は、空間を仕切るようにして閉鎖動作する開閉体１０と、開閉体１０を閉鎖方向へ繰り出したり開放方向へ収納したりする収納部２０と、開閉体１０を閉鎖方向及び開放方向へ案内するガイドレール４０とを備える。
【００１０】
この開閉装置１は、木造躯体Ｘの開口部を開閉体１０によって開閉するように、前記開口部の上方で収納部２０を木造躯体Ｘの壁面Ｘａに固定しており、その固定構造の一部に、収納部設置構造Ａを適用している。
（【００１１】以降は省略されています）
