公開番号2025079634
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192435
出願日2023-11-10
発明の名称内視鏡用対物レンズおよび内視鏡
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 13/00 20060101AFI20250515BHJP(光学)
要約【課題】合焦機能を有し、最遠点から最近点までの物体距離全域での観察において良好な光学性能を保持する内視鏡用対物レンズ、およびこの内視鏡用対物レンズを備えた内視鏡を提供する。
【解決手段】内視鏡用対物レンズは、物体側から像側へ順に、正の屈折力を有する第1レンズ群と、正の屈折力を有する第2レンズ群とからなる。合焦の際、第2レンズ群のみが移動する。第1レンズ群は最も物体側に負の屈折力を有する単レンズを含む。内視鏡用対物レンズは、最大像高、全系の焦点距離、最大半画角、第1レンズ群の焦点距離、第2レンズ群の焦点距離、第1レンズ群の上記単レンズの焦点距離に関する予め定められた条件式を満足する。

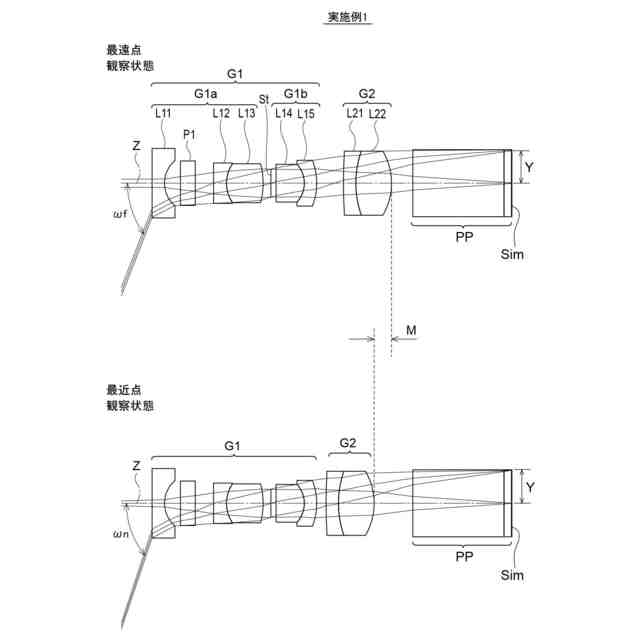

【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、正の屈折力を有する第１レンズ群と、正の屈折力を有する第２レンズ群とからなり、
最遠点物体から最近点物体への合焦の際に、前記第１レンズ群は像面に対して固定され、前記第２レンズ群のみが光軸に沿って移動し、
前記第１レンズ群は、最も物体側に負の屈折力を有する単レンズを含み、
最大像高をＹ、
最遠点物体に合焦した状態における全系の焦点距離をｆＦ、
最遠点物体に合焦した状態における最大半画角をωｆ、
前記第１レンズ群の焦点距離をｆ１、
前記第２レンズ群の焦点距離をｆ２、
前記単レンズの焦点距離をｆＬ１とした場合、
０＜Ｙ／（ｆＦ×ｔａｎωｆ）＜０．６（１）
０＜ｆ１／ｆ２＜０．２５（２）
－１．２＜ｆＬ１／ｆＦ＜０（３）
で表される条件式（１）、（２）、および（３）を満足する内視鏡用対物レンズ。
続きを表示（約 1,100 文字）【請求項２】
最遠点物体に合焦した状態におけるＦナンバーをＦＮｏｆとした場合、
０＜ＦＮｏｆ／ｔａｎωｆ＜２（４）
で表される条件式（４）を満足する請求項１に記載の内視鏡用対物レンズ。
【請求項３】
０＜ｆＦ／ｆ１＜２（５）
で表される条件式（５）を満足する請求項１に記載の内視鏡用対物レンズ。
【請求項４】
０＜ｆＦ／ｆ２＜０．５（６）
で表される条件式（６）を満足する請求項１に記載の内視鏡用対物レンズ。
【請求項５】
－１．５＜ｆＬ１／ｆ１＜０（７）
で表される条件式（７）を満足する請求項１に記載の内視鏡用対物レンズ。
【請求項６】
前記単レンズの物体側のレンズ面が平面である請求項１に記載の内視鏡用対物レンズ。
【請求項７】
前記第１レンズ群は、物体側から像側へ順に、正の屈折力を有する第１ａレンズ群と、開口絞りと、正の屈折力を有する第１ｂレンズ群とからなり、
前記第１ａレンズ群の焦点距離をｆ１ａとした場合、
０＜ｆＦ／ｆ１ａ＜１（８）
で表される条件式（８）を満足する請求項１に記載の内視鏡用対物レンズ。
【請求項８】
前記第１レンズ群は、物体側から像側へ順に、正の屈折力を有する第１ａレンズ群と、開口絞りと、正の屈折力を有する第１ｂレンズ群とからなり、
前記第１ａレンズ群の焦点距離をｆ１ａとした場合、
０＜ｆ１／ｆ１ａ＜１（９）
で表される条件式（９）を満足する請求項１に記載の内視鏡用対物レンズ。
【請求項９】
前記第１レンズ群は、物体側から像側へ順に、正の屈折力を有する第１ａレンズ群と、開口絞りと、正の屈折力を有する第１ｂレンズ群とからなり、
前記第１ｂレンズ群の焦点距離をｆ１ｂとした場合、
０＜ｆＦ／ｆ１ｂ＜１（１０）
で表される条件式（１０）を満足する請求項１に記載の内視鏡用対物レンズ。
【請求項１０】
前記第１レンズ群は、物体側から像側へ順に、正の屈折力を有する第１ａレンズ群と、開口絞りと、正の屈折力を有する第１ｂレンズ群とからなり、
前記第１ｂレンズ群の焦点距離をｆ１ｂとした場合、
０＜ｆ１／ｆ１ｂ＜１（１１）
で表される条件式（１１）を満足する請求項１に記載の内視鏡用対物レンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、内視鏡用対物レンズ、および内視鏡に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、内視鏡に用いられる対物レンズとして下記の特許文献１、特許文献２、特許文献３、特許文献４、および特許文献５に記載されたものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０３３５２１号公報
特開２０１１－０７５９１５号公報
特開２００２－０２８１２６号公報
国際公開第２０１９／１６３７４４号
特開２００１－０９１８３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
合焦機能を有し、最遠点から最近点までの物体距離全域での観察において良好な光学性能を保持する内視鏡用対物レンズが要望されている。この要求レベルは、年々高まっている。
【０００５】
本開示は、上記事情に鑑みなされたものであり、合焦機能を有し、最遠点から最近点までの物体距離全域での観察において良好な光学性能を保持する内視鏡用対物レンズ、およびこの内視鏡用対物レンズを備えた内視鏡を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る内視鏡用対物レンズは、物体側から像側へ順に、正の屈折力を有する第１レンズ群と、正の屈折力を有する第２レンズ群とからなり、最遠点物体から最近点物体への合焦の際に、第１レンズ群は像面に対して固定され、第２レンズ群のみが光軸に沿って移動し、第１レンズ群は、最も物体側に負の屈折力を有する単レンズを含み、
０＜Ｙ／（ｆＦ×ｔａｎωｆ）＜０．６（１）
０＜ｆ１／ｆ２＜０．２５（２）
－１．２＜ｆＬ１／ｆＦ＜０（３）
で表される条件式（１）、（２）、および（３）を満足する。各条件式の記号は、以下のように定義されている。最大像高をＹとしている。最遠点物体に合焦した状態における全系の焦点距離をｆＦとしている。最遠点物体に合焦した状態における最大半画角をωｆとしている。第１レンズ群の焦点距離をｆ１としている。第２レンズ群の焦点距離をｆ２としている。第１レンズ群の上記単レンズの焦点距離をｆＬ１としている。
【０００７】
最遠点物体に合焦した状態におけるＦナンバーをＦＮｏｆとした場合、上記態様の内視鏡用対物レンズは、
０＜ＦＮｏｆ／ｔａｎωｆ＜２（４）
で表される条件式（４）を満足することが好ましい。
【０００８】
上記態様の内視鏡用対物レンズは、
０＜ｆＦ／ｆ１＜２（５）
で表される条件式（５）を満足することが好ましい。
【０００９】
上記態様の内視鏡用対物レンズは、
０＜ｆＦ／ｆ２＜０．５（６）
で表される条件式（６）を満足することが好ましい。
【００１０】
上記態様の内視鏡用対物レンズは、
－１．５＜ｆＬ１／ｆ１＜０（７）
で表される条件式（７）を満足することが好ましい。
（【００１１】以降は省略されています）
