特許ウォッチ

公開番号2025078500
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023191116
出願日2023-11-08
発明の名称ステータ
出願人株式会社デンソー
代理人弁理士法人太陽国際特許事務所
主分類H02K 3/46 20060101AFI20250513BHJP(電力の発電,変換,配電)
要約【課題】片持ち片の固定端が破損することを抑制する。
【解決手段】インシュレータカバー(20)は、スナップフィット構造(40)によってインシュレータ(20)に組付けられており、スナップフィット構造は、ステータ(10)の周方向を延在方向として延在し、延在方向の一端部が固定端(42A)であり、延在方向の他端部が自由端(42B)である片持ち片(42)と、片持ち片の自由端側の部分に形成された係止部(44)と、インシュレータに形成され、係止部がステータの軸方向他方側から係止される被係止部(46)とを有する。
【選択図】図5
特許請求の範囲【請求項１】
回転電機のステータ（１０）であって、
複数のティース部（２８）を有するステータコア（１８）と、
前記複数のティース部に装着されたインシュレータ（２０）と、
前記インシュレータを介して前記複数のティース部に巻回された複数の巻回部（３４）を有する巻線（２２）と、
前記ステータの軸方向一方側から前記複数の巻回部を覆うインシュレータカバー（１６）と、
を備え、
前記インシュレータカバーは、スナップフィット構造（４０）によって前記インシュレータに組付けられており、
前記スナップフィット構造は、
前記ステータの周方向を延在方向として延在し、前記延在方向の一端部が固定端（４２Ａ）であり、前記延在方向の他端部が自由端（４２Ｂ）である片持ち片（４２）と、
前記片持ち片の前記自由端側の部分に形成された係止部（４４）と、
前記インシュレータに形成され、前記係止部が前記ステータの軸方向他方側から係止される被係止部（４６）と、
を有する、
ステータ。
続きを表示（約 870 文字）【請求項２】
前記片持ち片は、前記ステータの周方向に沿う円弧状に形成されている、
請求項１に記載のステータ。
【請求項３】
複数の前記スナップフィット構造を備え、
複数の前記スナップフィット構造の数は、前記複数のティース部の数の約数の倍数である、
請求項１に記載のステータ。
【請求項４】
複数の前記スナップフィット構造を備え、
複数の前記係止部は、前記ステータの周方向に等間隔に設けられている、
請求項１に記載のステータ。
【請求項５】
前記インシュレータカバーは、前記ステータの軸方向に開口する開口部又は前記ステータの軸方向に突出する突起部である係合部（４８）を有し、
前記ステータコアは、前記係合部と係合する被係合部（５０）を有する、
請求項１に記載のステータ。
【請求項６】
前記インシュレータカバーは、前記ステータの軸方向に開口する開口部又は前記ステータの軸方向に突出する突起部である係合部（９０）を有し、
前記インシュレータは、前記係合部と係合する被係合部（９２）を有する、
請求項１に記載のステータ。
【請求項７】
前記片持ち片は、前記ステータの径方向に開口する開口部又は前記径方向に突出する突起部である係合部（９６）を有し、
前記インシュレータは、前記係合部と係合する被係合部（９８）を有する、
請求項１に記載のステータ。
【請求項８】
前記スナップフィット構造は、前記ステータの外周部に設けられている、
請求項１に記載のステータ。
【請求項９】
前記スナップフィット構造は、前記ステータの内周部に設けられている、
請求項１に記載のステータ。
【請求項１０】
前記インシュレータカバーは、前記複数の巻回部の間に挿入される絶縁壁（１００）を有する、
請求項１に記載のステータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転電機のステータに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
回転電機のステータとしては、例えば、次のものが知られている。すなわち、特許文献１には、複数のティース部（ティース部４）と、複数のティース部に装着されたインシュレータ（絶縁部材７）と、インシュレータを介して複数のティース部に巻回された巻線（巻線６）と、ステータの軸方向一方側から巻線を覆うインシュレータカバー（絶縁カバー９）とを備えるステータ（固定子１）が開示されている。インシュレータカバーは、スナップフィット構造によってインシュレータに組付けられている。スナップフィット構造は、ステータの軸方向を延在方向として延在し、延在方向の一端部が固定端であり、延在方向の他端部が自由端である片持ち片（外径壁９ａ）と、片持ち片の自由端に形成された係止部（係り止め部９ｄ）と、インシュレータに形成され、係止部がステータの軸方向他方側から係止される被係止部（外周側壁７ａの係り止め部）とを有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－０４５９５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
インシュレータカバーをステータの軸方向一方側からインシュレータに組付ける過程では、係止部が被係止部を乗り越えることにより片持ち片が変形する。ここで、片持ち片がステータの軸方向を延在方向として延在する構成では、片持ち片の長さが短いため、片持ち片の固定端に作用する応力が増加し、片持ち片の固定端が破損する虞がある。
【０００５】
本開示は、片持ち片の固定端が破損することを抑制できるステータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様は、回転電機のステータ（１０）であって、複数のティース部（２８）を有するステータコア（１８）と、前記複数のティース部に装着されたインシュレータ（２０）と、前記インシュレータを介して前記複数のティース部に巻回された複数の巻回部（３４）を有する巻線（２２）と、前記ステータの軸方向一方側から前記複数の巻回部を覆うインシュレータカバー（１６）と、を備え、前記インシュレータカバーは、スナップフィット構造（４０）によって前記インシュレータに組付けられており、前記スナップフィット構造は、前記ステータの周方向を延在方向として延在し、前記延在方向の一端部が固定端（４２Ａ）であり、前記延在方向の他端部が自由端（４２Ｂ）である片持ち片（４２）と、前記片持ち片の前記自由端側の部分に形成された係止部（４４）と、前記インシュレータに形成され、前記係止部が前記ステータの軸方向他方側から係止される被係止部（４６）と、を有するステータである。
【図面の簡単な説明】
【０００７】

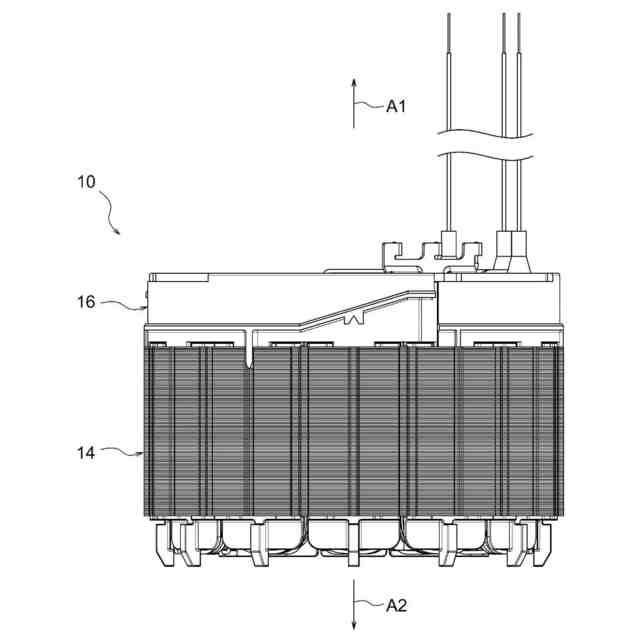

本開示の一実施形態に係るステータの側面図である。

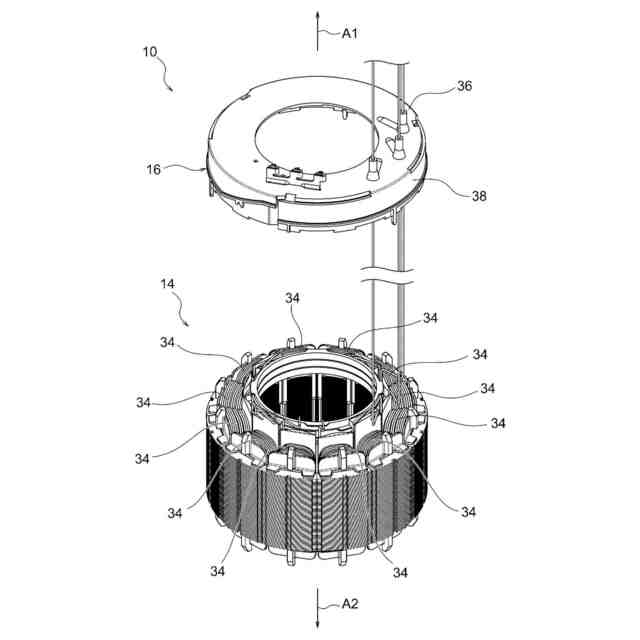

ステータの分解斜視図である。

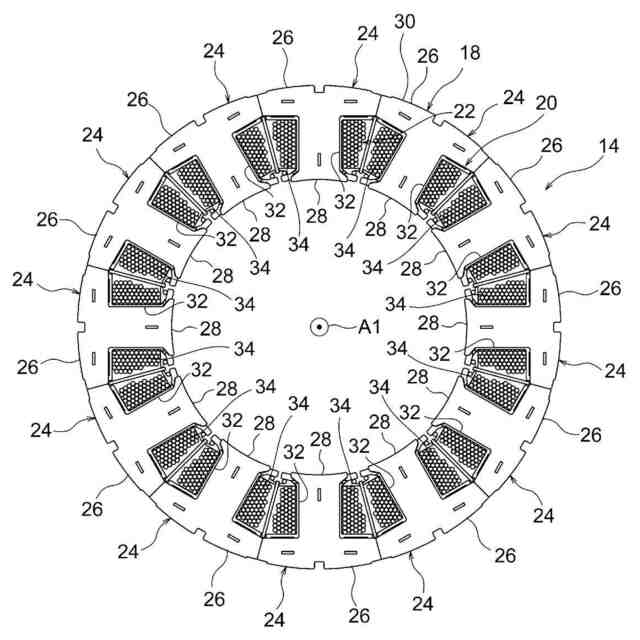

ステータ本体の平面図である。

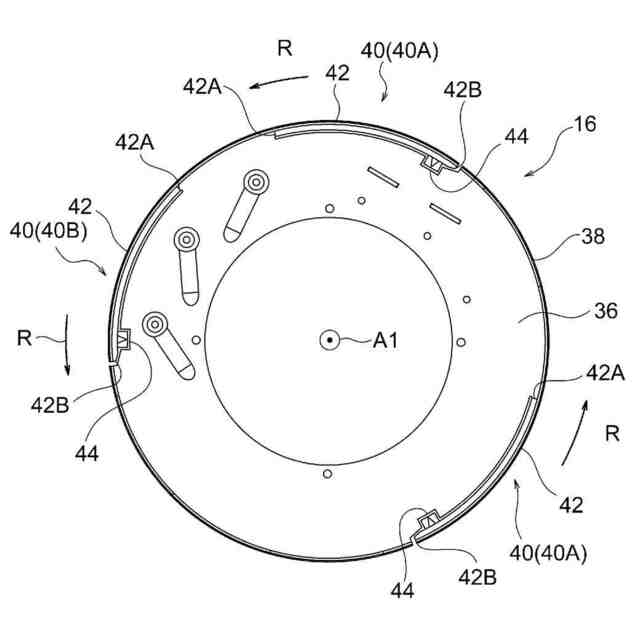

インシュレータカバーの平面図である。

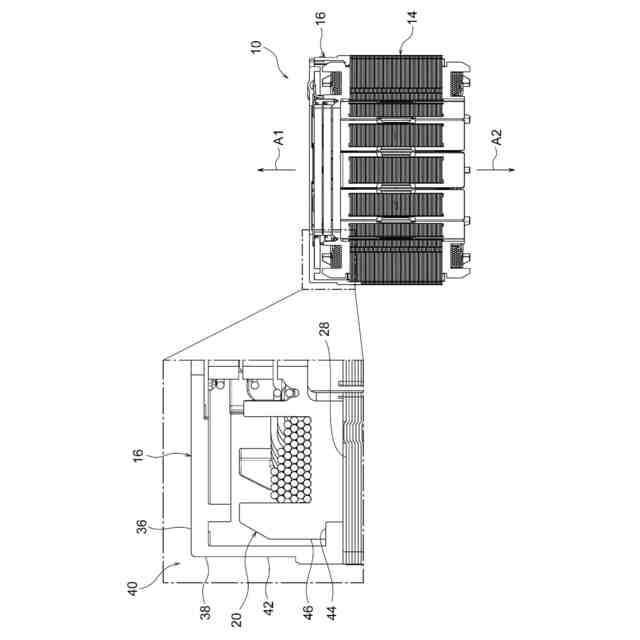

ステータの縦断面図である。

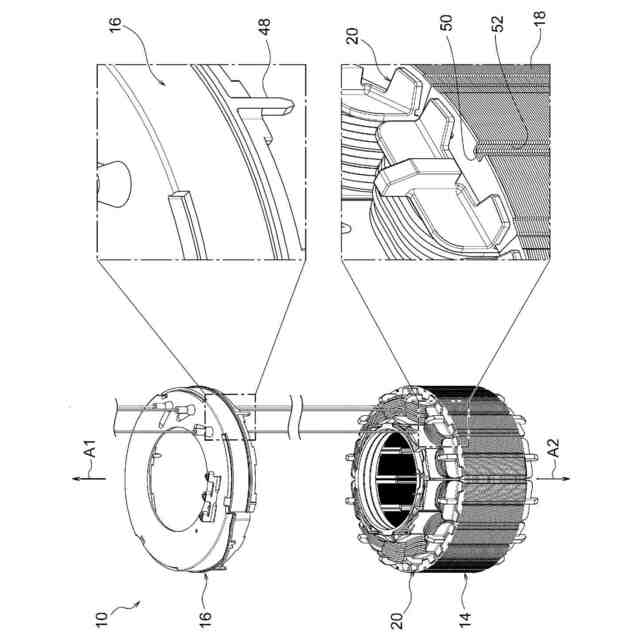

ステータの要部拡大図を含む分解斜視図である。

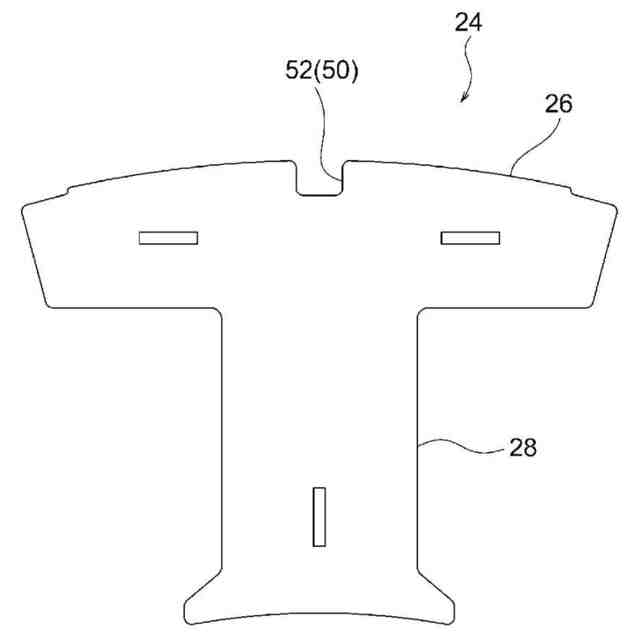

コア構成部材の平面図である。

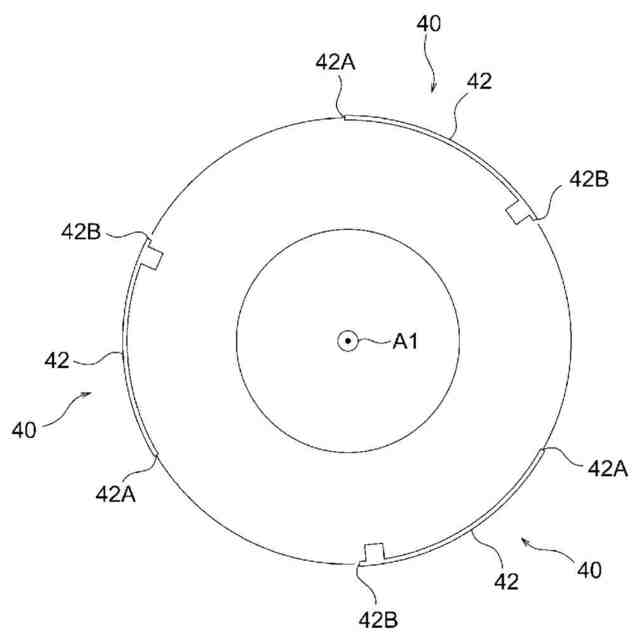

第１変形例に係るステータを模式的に示す平面図である。

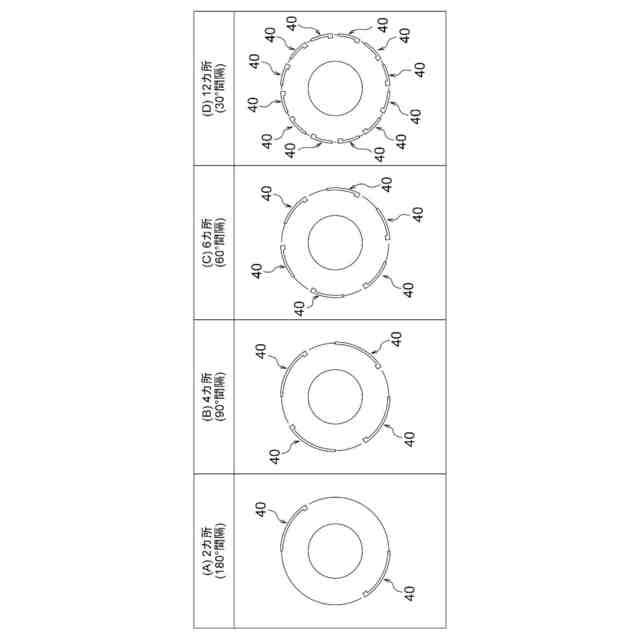

第２変形例に係るステータを比較して示す説明図である。
第３変形例に係るステータを模式的に示す平面図である。
第４変形例に係るステータを比較して示す説明図である。
第５変形例に係るインシュレータカバーを示す平面図である。
第５変形例に係るインシュレータを示す斜視図である。
第６変形例に係るステータを示す分解斜視図である。
第６変形例に係るステータの要部を模式的に示す縦断面図である。
第７変形例に係るステータを示す分解斜視図である。
第７変形例に係るステータ本体の平面図である。
第８変形例に係るステータの斜視図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら、本開示の一実施形態について説明する。
【０００９】
図１には、本開示の一実施形態に係るステータ１０が示されている。ステータ１０は、いわゆる分割コアタイプのステータである。分割コアタイプのステータの基本的な構成については、特許第５５０２１１５号公報に記載されている。ステータ１０は、回転電機の一例として、インナーロータタイプのブラシレスモータに適用される。すなわち、ステータ１０の内側には、ロータ（図示省略）が回転可能に収容され、ステータ１０とロータとによってブラシレスモータが構成される。
【００１０】
なお、各図において、矢印Ａ１は、ステータ１０の軸方向一方側を示し、矢印Ａ２は、ステータ１０の軸方向他方側を示している。
（【００１１】以降は省略されています）
