公開番号2025077657
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190015
出願日2023-11-07
発明の名称門柱及び門柱のメンテナンス方法
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E06B 11/02 20060101AFI20250512BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】メンテナンス性を向上できる門柱及び門柱のメンテナンス方法を提供すること。
【解決手段】門柱1は、フレーム部5と、フレーム部5に直接的又は間接的に取り付けられた収納ボックス2,3と、を備え、フレーム部5は、収納ボックス2,3の横方向の両端部の外側に配置され上下方向に延びる一対の外側柱52と、一対の外側柱52の外側に取り付けられ上下方向に延びると共に下端部が地中に埋め込まれる一対の外側柱カバー53と、を有し、外側柱カバー53は、地面Gと同じ位置又は地面Gよりも上方の位置において複数の分割カバー部531,532に分割される。
【選択図】図1
特許請求の範囲【請求項１】
フレーム部と、
前記フレーム部に直接的又は間接的に取り付けられた収納ボックスと、を備える門柱であって、
前記フレーム部は、前記収納ボックスの横方向の両端部の外側に配置され上下方向に延びる一対の外側柱と、前記一対の外側柱の外側に取り付けられ上下方向に延びると共に下端部が地中に埋め込まれる一対の外側柱カバーと、を有し、
前記外側柱カバーは、地面と同じ位置又は地面よりも上方の位置において複数の分割カバー部に分割される、門柱。
続きを表示（約 790 文字）【請求項２】
前記複数の分割カバー部の分割位置は、地面から上方に５ｃｍの高さまでの範囲の位置である、請求項１に記載の門柱。
【請求項３】
前記一対の外側柱の横方向の内側に配置され、上下方向に延びると共に下端部が地中に埋め込まれる一対の内側柱であって、上下方向の途中において前記収納ボックスの横方向の両端部を支持する一対の内側柱を備える、請求項１又は２に記載の門柱。
【請求項４】
前記一対の内側柱は、いずれも、奥行方向に幅を有して形成され、奥行方向の途中に、前記一対の内側柱の左右方向の内側に曲面状に突出する曲面状凸部を有する、請求項３に記載の門柱。
【請求項５】
前記一対の外側柱は、いずれも、中空部を有さずに形成され、前記一対の外側柱の内側が開放すると共に内部に配線を配置可能な枠状に形成される、請求項１又は２のいずれかに記載の門柱。
【請求項６】
フレーム部と、前記フレーム部に直接的又は間接的に取り付けられた収納ボックスと、を備える門柱のメンテナンス方法であって、
前記フレーム部は、前記収納ボックスの横方向の両端部の外側に配置され上下方向に延びる一対の外側柱と、前記一対の外側柱の外側に取り付けられ上下方向に延びると共に下端部が地中に埋め込まれる一対の外側柱カバーと、を有し、
前記外側柱カバーは、地面と同じ位置又は地面よりも上方の位置において、地中に埋め込まれた地中側分割カバー部と、前記地中側分割カバー部の上部に設けられる上部側分割カバー部と、に分割されて構成され、
前記上部側分割カバー部を前記外側柱から取り外す工程と、
前記外側柱における前記上部側分割カバー部を取り外した部分に、別の上部側分割カバー部を取り付ける工程と、を含む門柱のメンテナンス方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、収納ボックスが取り付けられた門柱及び門柱のメンテナンス方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、収納ボックスが取り付けられた門柱が知られている（例えば、特許文献１参照）。特許文献１に記載の門柱において、門柱の左右方向の両端部に配置された一対の外側柱の下端部は、地中に埋め込まれている。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１５１６８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
門柱の一対の外側柱の下端部が地中に埋め込まれている場合において、一対の外側柱に傷が付いたりした場合に、外側柱を交換することが難しく、メンテナンス性が良好ではなかった。メンテナンス性を向上できる門柱が望まれている。
【０００５】
本開示は、メンテナンス性を向上できる門柱及び門柱のメンテナンス方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、フレーム部と、前記フレーム部に直接的又は間接的に取り付けられた収納ボックスと、を備える門柱であって、前記フレーム部は、前記収納ボックスの横方向の両端部の外側に配置され上下方向に延びる一対の外側柱と、前記一対の外側柱の外側に取り付けられ上下方向に延びると共に下端部が地中に埋め込まれる一対の外側柱カバーと、を有し、前記外側柱カバーは、地面と同じ位置又は地面よりも上方の位置において複数の分割カバー部に分割される、門柱に関する。
【図面の簡単な説明】
【０００７】

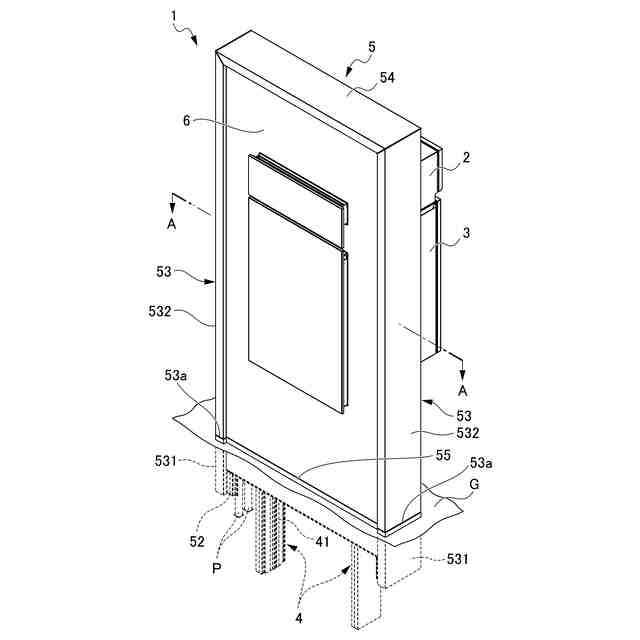

一実施形態に係る郵便ポスト及び宅配ボックスが取り付けられた門柱を前面側の斜め上方側から見た斜視図である。

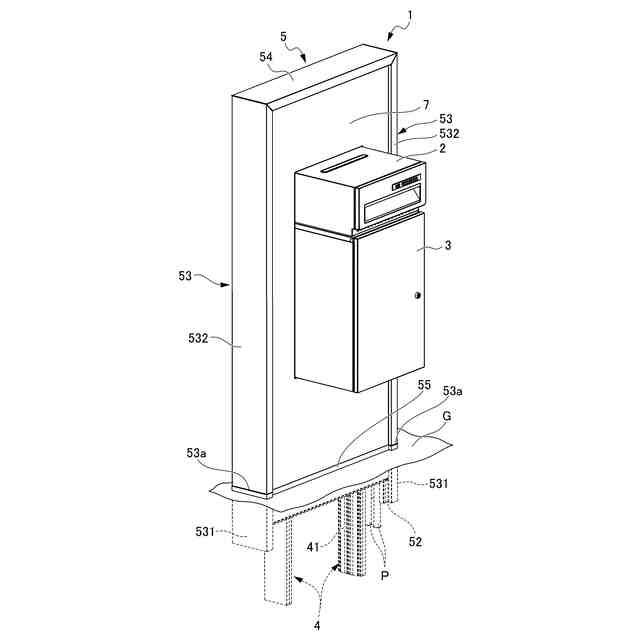

一実施形態に係る郵便ポスト及び宅配ボックスが取り付けられた門柱を背面側の斜め上方側から見た斜視図である。

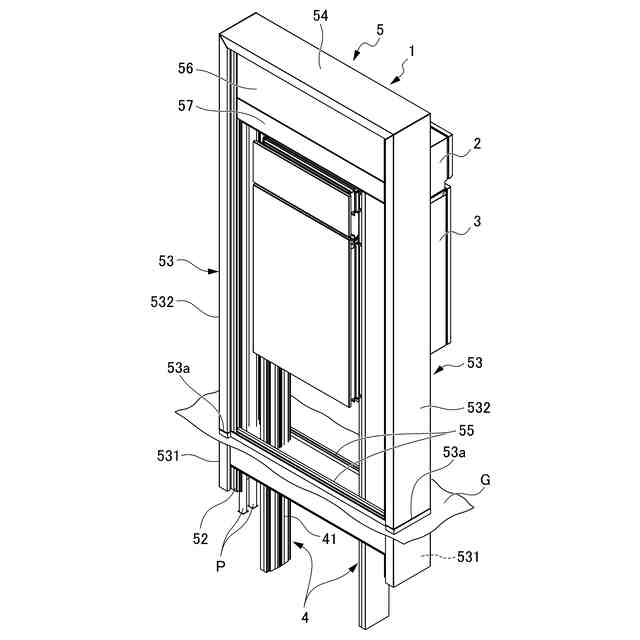

図１の門柱から、前面側パネル及び背面側パネルを外した状態を示す図である。

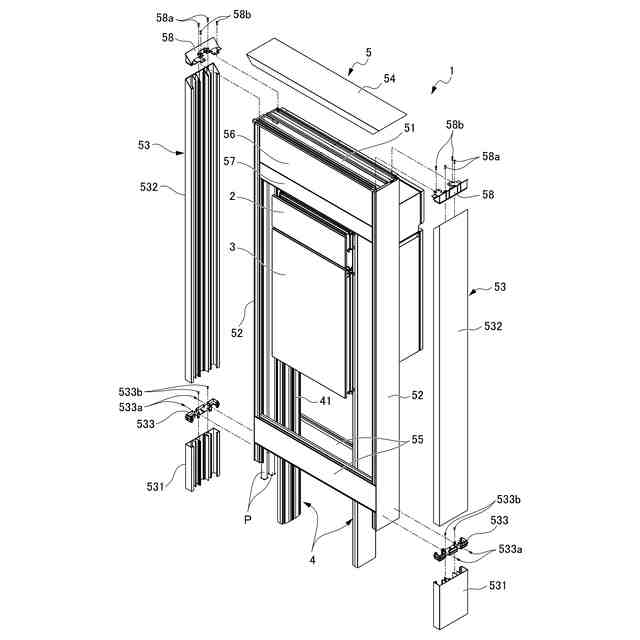

図３の門柱の分解斜視図である。

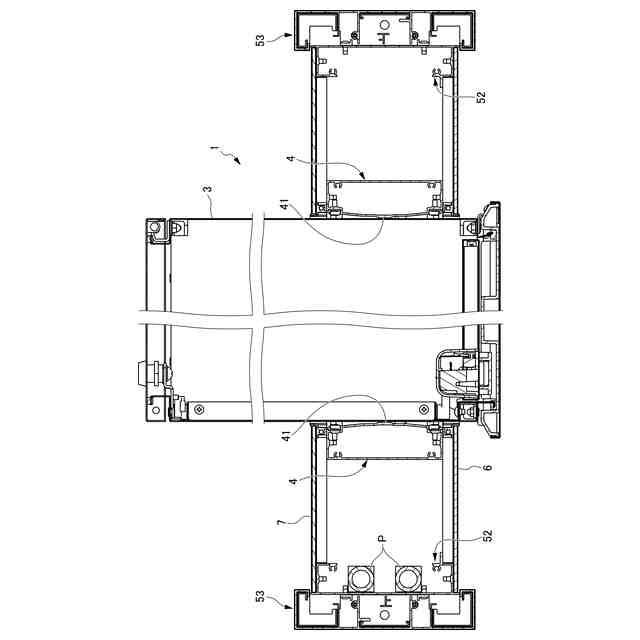

図１のＡ－Ａ線断面図である。
【発明を実施するための形態】
【０００８】
一実施形態に係る門柱１について説明する。なお、本実施形態において、門柱１の前面に人が対面した場合の奥行方向を「奥行方向」という。門柱１の奥行方向において、手前側を前面側（図１における斜め左手前側）といい、奥側（図１における斜め右奥側）を背面側という。また、門柱１の前面に人が対面した場合の横方向であって左右方向を「左右方向」という。
【０００９】
図１及び図２に示すように、一実施形態に係る門柱１は、玄関先などの地面Ｇに立設されている。本実施形態において、地面Ｇは、門柱１が設置される土地の表面を意味し、地面Ｇは、例えば、土やコンクリートなどで構成された土地の表面である。
【００１０】
門柱１には、郵便ポスト２及び宅配ボックス３が取り付けられている。門柱１は、郵便ポスト２及び宅配ボックス３を支持した状態で、立設されている。門柱１は、図１～図５に示すように、郵便ポスト２（収納ボックス）と、宅配ボックス３（収納ボックス）と、一対の内側柱４と、囲いフレーム５（フレーム部）と、前面側パネル６と、背面側パネル７と、を備える。
（【００１１】以降は省略されています）
