公開番号2025077165
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189155
出願日2023-11-06
発明の名称サッシの製造方法
出願人三協立山株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E06B 1/04 20060101AFI20250512BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】サッシの部材点数を削減して部材コストを削減する。
【解決手段】サッシの製造方法は、サッシ枠と外付け枠を備え、サッシ枠は、躯体に取り付ける取付片を備えるものであり、外付け枠は、複数種類のものが用意されており、いずれか一種類の外付け枠を選択する工程があり、選ばれたいずれか一種類の外付け枠をサッシ枠に取り付ける工程を備えた。
【選択図】図3
特許請求の範囲【請求項１】
サッシ枠と外付け枠を備え、サッシ枠は、躯体に取り付ける取付片を備えるものであり、外付け枠は、複数種類のものが用意されており、いずれか一種類の外付け枠を選択する工程があり、選ばれたいずれか一種類の外付け枠をサッシ枠に取り付ける工程を備えたサッシの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サッシの製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
躯体の開口部に取り付けられるサッシは、サッシ枠に雨戸を支持する雨戸支持枠あるいは、シャッタ装置を取り付けるためのシャッタ装置付き枠が知られている。
特許文献１は、シャッタ装置専用のサッシ枠を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１６５９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
背景技術で説明したように、これまで雨戸付サッシ、シャッタ装置付きサッシ、雨戸もシャッタ装置も付いていないサッシは、それぞれ専用のサッシ枠を必要としていた。障子が取付けられる部分のサッシ枠の構造が同じでも、雨戸やシャッタ装置を支える枠が一体になった専用サッシ枠とすることが必要で、サッシを構成する部材コストが嵩んでいた。
【課題を解決するための手段】
【０００５】
前述の課題を解決するために請求項１に記載のサッシの製造方法は、サッシ枠と外付け枠を備え、サッシ枠は、躯体に取り付ける取付片を備えるものであり、外付け枠は、複数種類のものが用意されており、いずれか一種類の外付け枠を選択する工程があり、選ばれたいずれか一種類の外付け枠をサッシ枠に取り付ける工程を備えた。
【発明の効果】
【０００６】
本発明は、前述の構成により、障子が取付けられる部分のサッシ枠の構造を共通化し、これと組み合わせる外付け枠を選択するだけで多様なサッシ枠を製造できるようになった。
【図面の簡単な説明】
【０００７】
本発明に係る第１実施形態のサッシＡの外観図である。
本発明に係る第１実施形態のサッシＡの中間省略横断面図である。

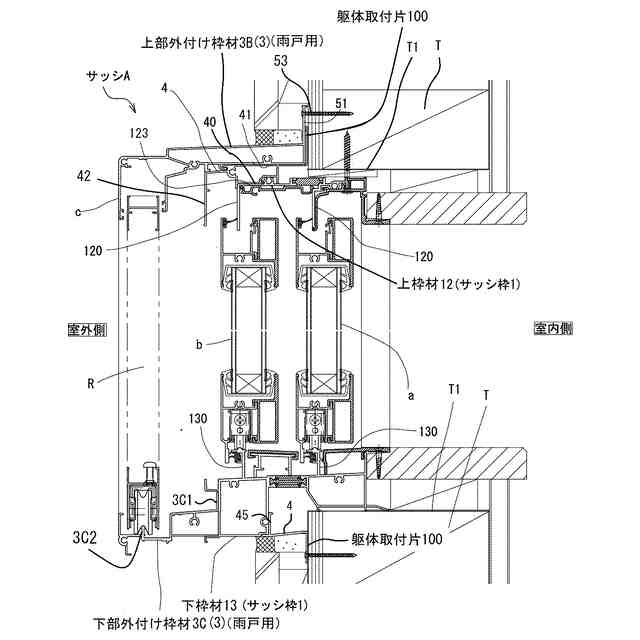

本発明に係る第１実施形態のサッシＡの中間省略縦断面図である。

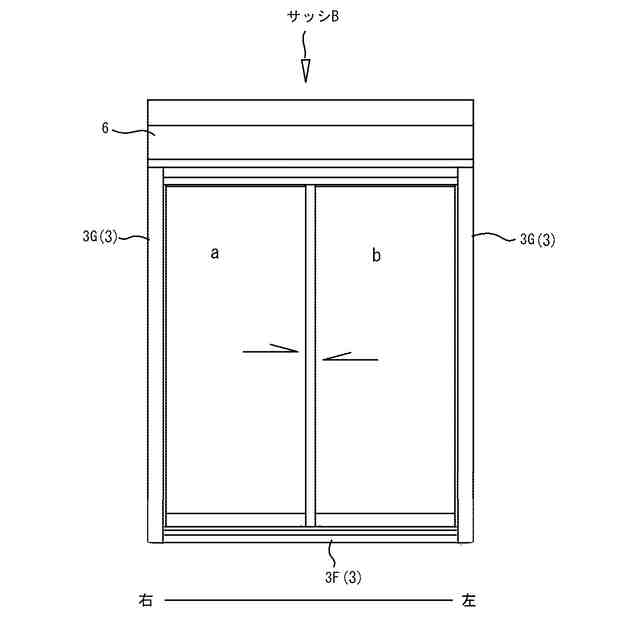

本発明に係る第２実施形態のサッシＢの外観図である。
本発明に係る第２実施形態のサッシＢの内障子と外障子を省略した横断面図である。

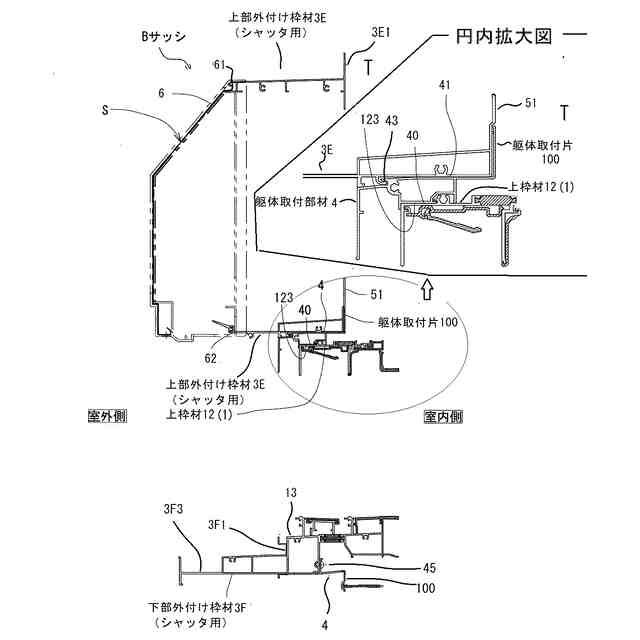

本発明に係る第２実施形態のサッシＢの内障子と外障子を省略した縦断面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の第１実施形態のサッシＡおよび第２実施形態のサッシＢを説明する。
以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
【０００９】
［第１実施形態のサッシＡ］

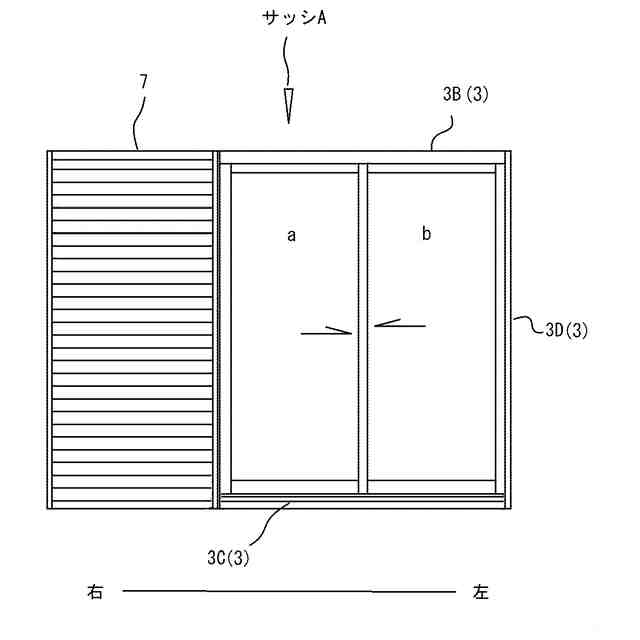

図１を参照されたい。サッシＡは、サッシ枠１に雨戸支持枠となる外付け枠３を取り付けて構成されているサッシＡである。図１の左と右は、室内側から観たときの右を基準としている。
サッシＡの外付け枠３は、雨戸支持枠（外付け枠３）の構成部材である左側の縦外付け枠材３Ｄ（雨戸用）、上部外付け枠材３Ｂ（雨戸用）、下部外付け枠材３Ｃ（雨戸用）から構成されている。外付け枠３は、外観図では見えない躯体側にあるサッシ枠１に取付けられている。第１実施形態の外付け枠材（３Ｂ、３Ｃ、３Ｄ）の一部は、アタッチメント２を介してサッシ枠１に取付けられる。アタッチメント２は、外付け枠３の構成部材である。なお、第１実施形態のサッシＡは、雨戸Ｒを戸袋７から引き出して使うタイプであり、第１実施形態は、雨戸Ｒの戸袋７が右側に位置するため、右側には縦外付け枠材３Ｄが取り付けられていない。
サッシＡは、内障子ａと外障子ｂを有し、躯体開口部Ｔ１に取り付けられるものである。
アタッチメント２を取り付ける順番は措くとして、アタッチメント２は、外付け枠３の構成部材である。外付け枠３は、外付け枠３の構成部材であるアタッチメント２と共に、サッシ枠１に取付けられる。
雨戸支持枠（外付け枠３）を構成する左側の縦外付け枠材３Ｄ（雨戸用）、上部外付け枠材３Ｂ（雨戸用）、下部外付け枠材３Ｃ（雨戸用）は、アタッチメント２を有していてもよく、また、有さなくてもよい。雨戸支持枠（外付け枠３）の構造によりアタッチメント２の有無は適宜である。
【００１０】
［第１実施形態のサッシＡ縦枠材の構成］

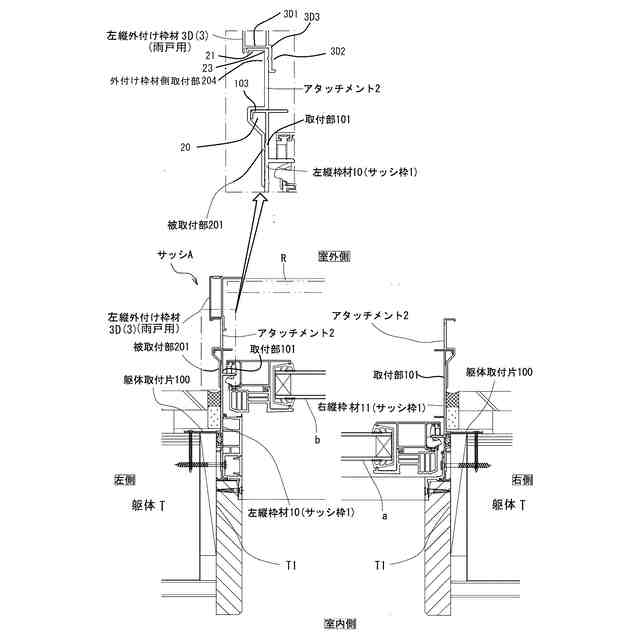

サッシＡは、図２に示すように、雨戸Ｒが取り付けられたもので、雨戸用の外付け枠３の構成部材の一つである左側の縦外付け枠材３Ｄ（雨戸用）を有する。
サッシＡは、図２に示すように、サッシ枠１の左縦枠材１０と右縦枠材１１にそれぞれアタッチメント２が取り付けられている。
また、左側のアタッチメント２の室外側は、雨戸用支持枠（外付け枠３）の構成部材の一つである縦外付け枠材３Ｄ（雨戸用）が取り付けられている。
（【００１１】以降は省略されています）
