公開番号2025077115
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189062
出願日2023-11-06
発明の名称施工管理システム、施工管理方法及び施工管理プログラム
出願人株式会社大林組
代理人個人,個人
主分類E02D 7/00 20060101AFI20250512BHJP(水工;基礎;土砂の移送)
要約【課題】杭孔の支持層への到達の確認を支援するための施工管理システム、施工管理方法及び施工管理プログラムを提供する。
【解決手段】管理装置40は、掘削機の計測ユニット20、判定者装置51、確認者装置52に接続された制御部41を備える。そして、制御部41が、掘削機の計測ユニット20から掘削機による杭孔の施工データを取得し、判定者装置51において、施工データに基づいて前記杭孔の支持層への到達を判定した深度を特定する。制御部41は、確認者装置52に、確認入力位置が、特定した深度に応じて異なる確認画面を出力し、確認画面において、確認入力位置に応じた位置での確認入力を検知した場合、深度を支持層到達深度として確定する。
【選択図】図1
特許請求の範囲【請求項１】
掘削機の計測ユニット、判定者装置、確認者装置に接続された制御部を備え、支持層到達の確認を支援する施工管理システムであって、
前記制御部が、
前記掘削機の計測ユニットから前記掘削機による杭孔の施工データを取得し、
前記判定者装置において、前記施工データに基づいて前記杭孔の支持層への到達を判定した深度を特定し、
前記確認者装置に、確認入力位置が、前記特定した深度に応じて異なる確認画面を出力し、
前記確認画面において、前記確認入力位置に応じた位置での確認入力を検知した場合、前記深度を支持層到達深度として確定することを特徴とする施工管理システム。
続きを表示（約 640 文字）【請求項２】
掘削機の計測ユニット、判定者装置、確認者装置に接続された制御部を備えた施工管理システムを用いて、支持層到達の確認を支援する方法であって、
前記制御部が、
前記掘削機の計測ユニットから前記掘削機による杭孔の施工データを取得し、
前記判定者装置において、前記施工データに基づいて前記杭孔の支持層への到達を判定した深度を特定し、
前記確認者装置に、確認入力位置が、前記特定した深度に応じて異なる確認画面を出力し、
前記確認画面において、前記確認入力位置に応じた位置での確認入力を検知した場合、前記深度を支持層到達深度として確定することを特徴とする施工管理方法。
【請求項３】
掘削機の計測ユニット、判定者装置、確認者装置に接続された制御部を備えた施工管理システムを用いて、支持層到達の確認を支援するプログラムであって、
前記制御部を、
前記掘削機の計測ユニットから前記掘削機による杭孔の施工データを取得し、
前記判定者装置において、前記施工データに基づいて前記杭孔の支持層への到達を判定した深度を特定し、
前記確認者装置に、確認入力位置が、前記特定した深度に応じて異なる確認画面を出力し、
前記確認画面において、前記確認入力位置に応じた位置での確認入力を検知した場合、前記深度を支持層到達深度として確定する手段として機能させることを特徴とする施工管理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、杭を設置する杭孔の支持層到達の確認を支援する施工管理システム、施工管理方法及び施工管理プログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
構造物を建設する場合、複数の杭を支持層に打ち込むことにより、杭を介して、支持層において構造物の荷重を支える場合がある。このため、杭を配置する杭孔を支持層にまで到達させる。しかしながら、支持層への到達確認においては、定性的な判定指標を定めることが難しい。そこで、削孔の支持層への到達を判定するための技術が検討されている（例えば、特許文献１を参照）。特許文献１に記載された判定支援システムは、現場における支持層深度を記憶した杭管理情報記憶部と、判定者端末及び確認者端末に接続された制御部とを備える。制御部が、現場において決定済支持層深度を取得した場合、現場の現場識別子に関連付けて杭管理情報記憶部に記録する。次に、制御部が、処理対象の杭孔の掘削における複数の掘削状況情報に応じて、判定者が支持層に到達したと判定した新規支持層深度を判定者端末から取得した場合、処理対象の杭孔と同じ現場における決定済支持層深度を杭管理情報記憶部から取得する。そして、制御部は、取得した決定済支持層深度と新規支持層深度とを含む確認情報を確認者端末に出力する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０９６９０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記文献に記載されているように、判定者端末から取得した新規支持層深度を確認者端末において確認することがある。この場合、確認者端末においては、的確に確認させる必要がある。
【課題を解決するための手段】
【０００５】
上記課題を解決する施工管理システムは、掘削機の計測ユニット、判定者装置、確認者装置に接続された制御部を備える。そして、前記制御部が、前記掘削機の計測ユニットから前記掘削機による杭孔の施工データを取得し、前記判定者装置において、前記施工データに基づいて前記杭孔の支持層への到達を判定した深度を特定し、前記確認者装置に、確認入力位置が、前記特定した深度に応じて異なる確認画面を出力し、前記確認画面において、前記確認入力位置に応じた位置での確認入力を検知した場合、前記深度を支持層到達深度として確定する。
【発明の効果】
【０００６】
本発明によれば、杭孔の支持層への到達の確認を支援することができる。
【図面の簡単な説明】
【０００７】
実施形態における施工管理システムの概略構成を説明する説明図である。
実施形態のハードウェア構成の説明図である。
実施形態における施工管理システムの機能の説明図である。

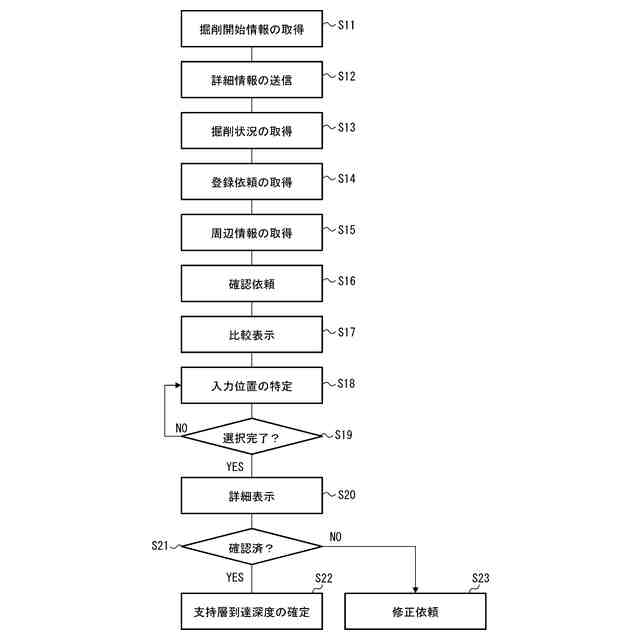

実施形態における処理手順の説明図である。
実施形態における表示画面の説明図である。
実施形態における表示画面の説明図である。
【発明を実施するための形態】
【０００８】
以下、図１～図６を用いて、本実施形態の施工管理システム、施工管理方法及び施工管理プログラムを具体化した一実施形態を説明する。ここでは、支持層到達深度の確認者の確認作業を支援する。

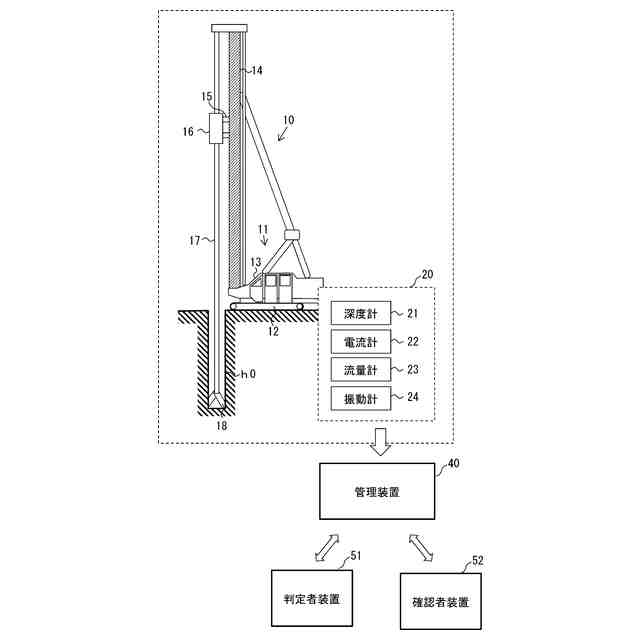

図１に示すように、建物の杭を設置する杭孔ｈ０を掘削する場合、掘削装置としての掘削機１０を用いる。掘削機１０は、ベースマシン１１、マスト１４、及びオーガマシン１６を備えている。ベースマシン１１は、クローラ１２を含む下部走行体と、操作室１３を含む上部旋回体とを備えている。
【０００９】
マスト１４は、ベースマシン１１に立設されている。マスト１４内には、深度・速度計計測用のワイヤが設けられている。マスト１４には、オーガマシン１６が、支持部１５を介して昇降可能に取り付けられている。オーガマシン１６は、ボックス内に収容された駆動モータと、この駆動モータで回転駆動される掘削ロッド１７とを備えている。掘削ロッド１７の先端（下端）には、掘削ヘッド１８が取り付けられている。掘削ヘッド１８は、揺動する一対（２つ）の掘削腕の先端に掘削刃が形成されている。なお、掘削ヘッド１８の昇降は、操作室１３の操作者により制御される。
【００１０】
また、掘削機１０には、掘削ヘッド１８に掘削水を供給する掘削水供給装置（図示せず）が連結されている。この掘削水の水量は、掘削状況に応じて、操作室１３の操作者により調整される。
そして、掘削管理においては、ネットワークで接続された計測ユニット２０、管理装置４０、判定者装置５１、確認者装置５２を用いる。これらの詳細については、後述する。
（【００１１】以降は省略されています）
