公開番号2025073856
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184973
出願日2023-10-27
発明の名称偏向デバイス、基地局装置及びそれらでの方法
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 72/27 20230101AFI20250502BHJP(電気通信技術)
要約【課題】無線信号の方向を制御可能な偏向面を有する偏向デバイスにおいて、無線信号の偏向方向の制御のために偏向デバイスに格納する情報量を削減する。
【解決手段】偏向デバイスは、無線信号の方向を制御可能な偏向面と、複数の基地局装置の内のターゲット基地局装置が送信するターゲット無線信号の前記偏向面への入射方向を示す情報を取得する取得手段と、前記ターゲット無線信号の前記偏向面への入射方向を示す情報に基づき、前記ターゲット無線信号が所定方向に偏向される様に前記偏向面を制御する制御手段と、を備えている。
【選択図】図4
特許請求の範囲【請求項１】

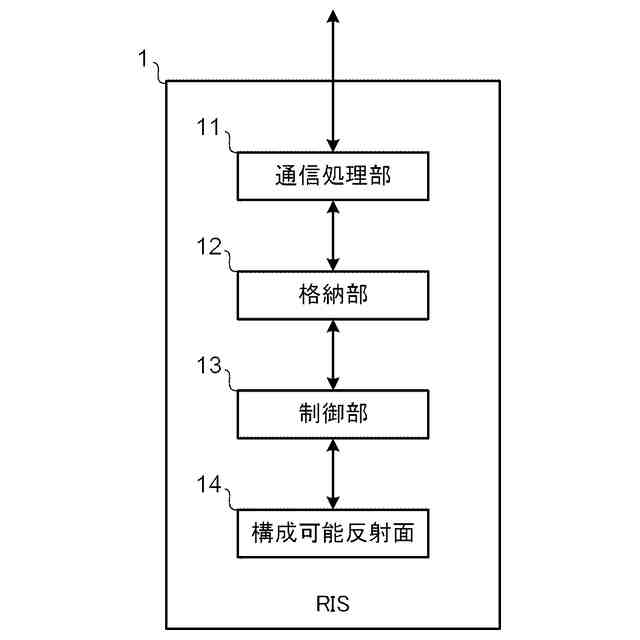

無線信号の方向を制御可能な偏向面と、
複数の基地局装置の内のターゲット基地局装置が送信するターゲット無線信号の前記偏向面への入射方向を示す情報を取得する取得手段と、
前記ターゲット無線信号の前記偏向面への入射方向を示す情報に基づき、前記ターゲット無線信号が所定方向に偏向される様に前記偏向面を制御する制御手段と、
を備えている偏向デバイス。
続きを表示（約 1,400 文字）【請求項２】

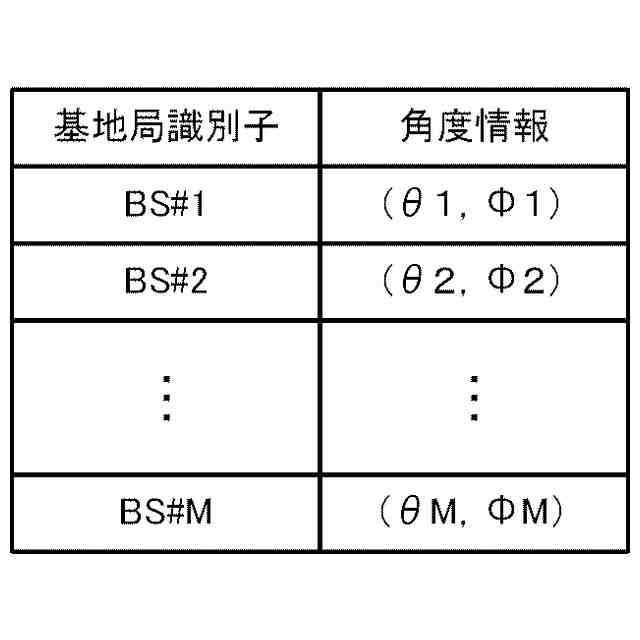

前記複数の基地局装置それぞれが送信する無線信号の前記偏向面への入射方向を示す入射方向情報を格納する格納手段をさらに備え、
前記取得手段は、前記ターゲット基地局装置を識別する情報を取得することで、前記ターゲット無線信号の前記偏向面への入射方向を示す情報を取得する、請求項１に記載の偏向デバイス。
【請求項３】
前記取得手段は、前記ターゲット基地局装置又は前記複数の基地局装置の内の前記ターゲット基地局装置とは異なる他の基地局装置から、前記ターゲット無線信号の前記偏向面への入射方向を示す情報を取得する、請求項１に記載の偏向デバイス。
【請求項４】

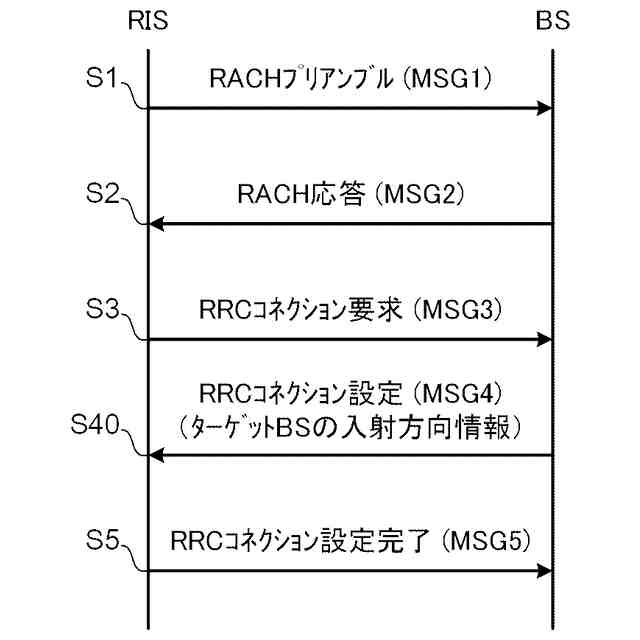

前記取得手段は、前記ターゲット無線信号の前記偏向面への入射方向を示す情報を含む無線リソース制御（ＲＲＣ）メッセージを、前記ターゲット基地局装置又は前記他の基地局装置から受信することで、前記ターゲット無線信号の前記偏向面への入射方向を示す情報を取得する、請求項３に記載の偏向デバイス。
【請求項５】

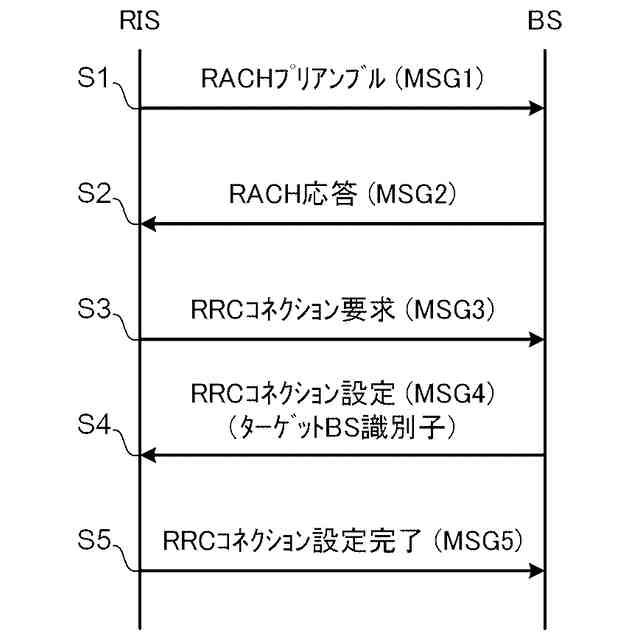

前記ＲＲＣメッセージは、ＲＲＣコネクション設定メッセージである、請求項４に記載の偏向デバイス。
【請求項６】
前記所定方向を示す方向情報を格納する格納手段をさらに備え、
前記制御手段は、前記ターゲット無線信号の前記偏向面への入射方向を示す情報と、前記方向情報と、に基づき、前記ターゲット無線信号が前記所定方向に偏向される様に前記偏向面を制御する、請求項１に記載の偏向デバイス。
【請求項７】
基準方向を示す情報と、前記基準方向からの無線信号を前記所定方向に偏向する様に前記偏向面を制御するための基準制御情報と、を格納する格納手段をさらに備え、
前記制御手段は、前記ターゲット無線信号の前記偏向面への入射方向と前記基準方向との差分に基づき前記基準制御情報を修正することで、前記ターゲット無線信号が前記所定方向に偏向される様に前記偏向面を制御する、請求項１に記載の偏向デバイス。
【請求項８】
無線信号の方向を制御可能な偏向面を有する偏向デバイスでの方法であって
複数の基地局装置の内のターゲット基地局装置が送信するターゲット無線信号の前記偏向面への入射方向を示す情報を取得することと、
前記ターゲット無線信号の前記偏向面への入射方向を示す情報に基づき、前記ターゲット無線信号が所定方向に偏向される様に前記偏向面を制御することと、
を含む方法。
【請求項９】
無線信号の方向を制御可能な偏向面を有する偏向デバイスと通信する基地局装置であって
前記基地局装置又は他の基地局装置が送信する無線信号の前記偏向面への入射方向を示す情報を前記偏向デバイスに送信する送信手段を備えている、基地局装置。
【請求項１０】
前記偏向デバイスは、前記基地局装置及び前記他の基地局装置を含む複数の基地局装置それぞれが送信する無線信号の前記偏向面への入射方向を示す入射方向情報を格納しており、
前記送信手段は、前記基地局装置又は前記他の基地局装置を識別する情報を前記偏向デバイスに送信することで、前記基地局装置又は前記他の基地局装置が送信する無線信号の前記偏向面への入射方向を示す情報を前記偏向デバイスに送信する、請求項９に記載の基地局装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、無線信号の方向を制御可能な偏向面を有する偏向デバイスの制御技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
移動通信ネットワークは、複数の基地局装置（ＢＳ）を備え、複数のＢＳにより、所定の地理的領域（サービス提供領域）に存在する無線デバイス（ＷＤ）に通信サービスを提供する。しかしながら、移動通信ネットワークにおいては、そのサービス提供領域内に、ＷＤとの無線信号の送受信が困難となる不感領域が生じ得る。このため、非特許文献１は、ＢＳとＷＤとの間で信号を中継するネットワーク制御リピータ（ＮＣＲ）を開示している。非特許文献１によると、ＮＣＲは、ＢＳにより制御される。このため、ＮＣＲは、ＢＳに対してランダムアクセス手順を行って、ＢＳとの間で制御リンクを確立している。
【０００３】
一方、近年、ＲＩＳ（ＲｅｃｏｎｆｉｇｕｒａｂｌｅＩｎｔｅｌｌｉｇｅｎｔＳｕｒｆａｃｅ）と呼ばれる偏向デバイスが注目を集めている。ＲＩＳは、無線信号の方向を制御する偏向面を有する。一例として、ＲＩＳは、無線信号を反射する反射面を有し、コードブックと呼ばれる構成情報に基づき反射面における無線信号の反射方向を制御することができる。つまり、ＲＩＳは、無線信号の偏向方向を制御可能な偏向面を有する偏向デバイスである。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰ（登録商標）ＴＲ３８．８６７，Ｖ１８．０．０，２０２２年９月
【発明の概要】
【発明が解決しようとする課題】
【０００５】
図１は、ＲＩＳ１の動作説明図である。なお、以下ではＢＳ２からＷＤへの下り方向の動作について説明するが、ＷＤからＢＳ２への上り方向についても同様である。また、図１では、Ｍ個（Ｍは２以上の整数）のＢＳ２を表示しているが、各ＢＳ２を区別する場合には、ＢＳ＃ｍ（ｍは１からＭまでの整数）と表記する。
【０００６】
ＲＩＳ１は、ＢＳ＃１からの無線信号を不感領域であるターゲット領域３に向けて偏向するため、Ｎ個（Ｎは１以上の整数）のコードブックを有する。コートブックは、ＲＩＳ１の偏向面を制御するために使用する制御情報又は構成情報である。例えば、ＲＩＳ１は、コードブック＃１－１に基づき偏向面を構成した場合、ＢＳ＃１からの無線信号を無線信号＃１として偏向し、コードブック＃１－２に基づき偏向面を構成した場合、ＢＳ＃１からの無線信号を無線信号＃２として偏向し、コードブック＃１－Ｎに基づき偏向面を構成した場合、ＢＳ＃１からの無線信号を無線信号＃Ｎとして偏向する。なお、図１においては、図の簡略化のため、ＲＩＳ１で偏向された無線信号を直線で示しているが、実際には、ＲＩＳ１で偏向された無線信号は、空間的な広がりを持って空間を伝搬する。無線信号＃１～＃Ｎにより、ターゲット領域３の全体がカバーされ得る。
【０００７】
同様に、ＢＳ＃２からの無線信号を無線信号＃１～＃Ｎとして偏向するには、コードブック＃１－１～＃１－Ｎとは異なるコードブック＃２－１～＃２－Ｎが必要となる。これは、ＢＳ＃２からの無線信号のＲＩＳ１への入射方向と、ＢＳ＃１からの無線信号のＲＩＳ１への入射方向とが異なるためである。したがって、図１に示す様に、ＲＩＳ１を、ＢＳ＃１～ＢＳ＃Ｍそれぞれの無線信号の中継に使用する場合、合計Ｍ×Ｎ個のコートブックが必要となり、ＲＩＳ１に格納すべき情報量が増加する。
【０００８】
本開示は、無線信号の偏向方向を制御可能な偏向面を有する偏向デバイスにおいて、無線信号の偏向方向の制御のために偏向デバイスに格納する情報量を削減する技術を提供するものである。
【課題を解決するための手段】
【０００９】
本開示の一態様によると、偏向デバイスは、無線信号の方向を制御可能な偏向面と、複数の基地局装置の内のターゲット基地局装置が送信するターゲット無線信号の前記偏向面への入射方向を示す情報を取得する取得手段と、前記ターゲット無線信号の前記偏向面への入射方向を示す情報に基づき、前記ターゲット無線信号が所定方向に偏向される様に前記偏向面を制御する制御手段と、を備えている。
【発明の効果】
【００１０】
本開示によると、無線信号の偏向方向を制御可能な偏向面を有する偏向デバイスにおいて、無線信号の偏向方向の制御のために偏向デバイスに格納する情報量を削減することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
