公開番号2025073442
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184236
出願日2023-10-26
発明の名称地盤改良材用ホースの巻取器及び地盤改良機
出願人株式会社トラバース
代理人個人
主分類E02D 3/12 20060101AFI20250502BHJP(水工;基礎;土砂の移送)
要約【課題】地盤改良材用ホースの取扱いの煩雑さを解消した地盤改良材用ホースの巻取器及び地盤改良機を提供する。

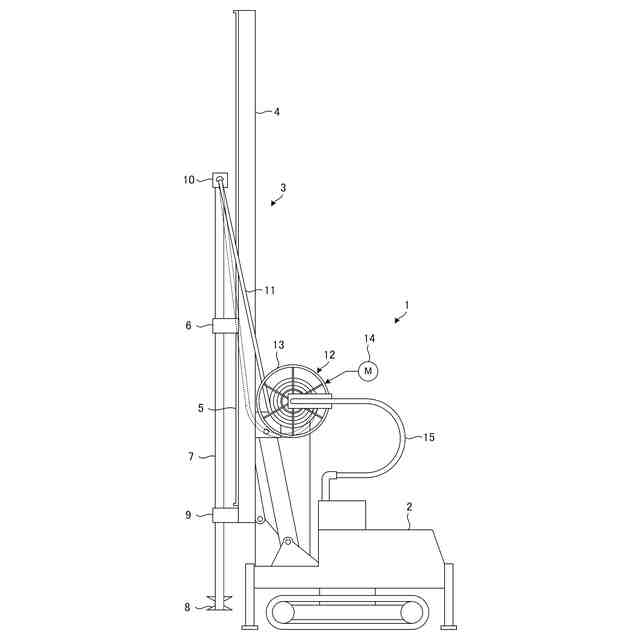

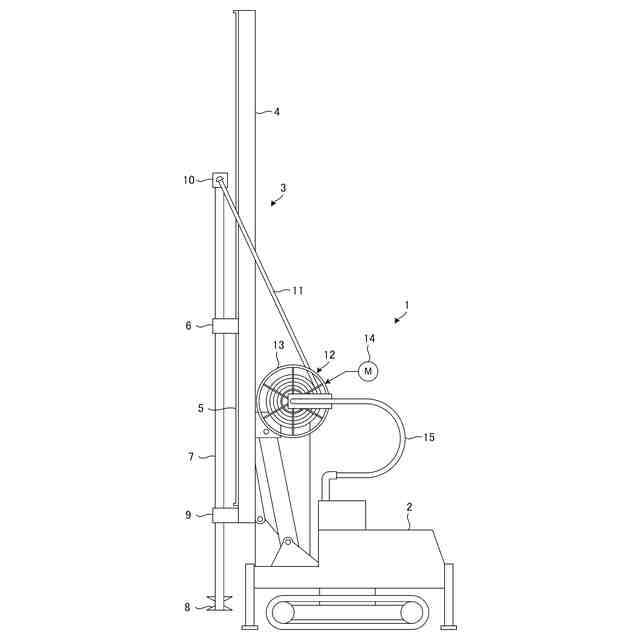

【解決手段】地盤改良機1は、自走可能なベースマシン2と、ベースマシン2の前方に鉛直に設けられているリーダ4と、地盤改良材の流路として鉛直に且つリーダ4に昇降可能に設けられている管状のロッド7と、ロッド7の上端に設けられているスイベルジョイント10と、スイベルジョイント10を介してロッド7に接続されている地盤改良材用ホース11と、昇降したロッド7の状態に応じて地盤改良材用ホースを1列に巻き取り、又は繰り出すリール13と、リール13を回転させる油圧モータ14と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
地盤改良材の流路として鉛直に且つ地盤改良機に昇降可能に設けられている管状のロッドの上端に、スイベルジョイントを介して接続されている地盤改良材用ホースを、昇降した前記ロッドの状態に応じて１列に巻き取り、又は繰り出すリールと、
前記リールを回転させる油圧モータと、を備えていることを特徴とする
地盤改良材用ホースの巻取器。
続きを表示（約 950 文字）【請求項２】
前記リールは、該リールの回転軸が左右に向くように前記ロッドの後方に設けられ、該リールの前方側が下方に移動する方向に該リールが回転することで前記地盤改良材用ホースを巻き取ることを特徴とする
請求項１に記載の地盤改良材用ホースの巻取器。
【請求項３】
前記地盤改良材用ホースは、前記ロッドの昇降及び前記リールの回転によって、張力が付与された状態が維持されていることを特徴とする
請求項１又は２に記載の地盤改良材用ホースの巻取器。
【請求項４】
前記地盤改良材用ホースは、前記ロッドの昇降及び前記リールの回転によって、弛まない状態が維持されていることを特徴とする
請求項１又は２に記載の地盤改良材用ホースの巻取器。
【請求項５】
自走可能なベースマシンと、
前記ベースマシンの前方に鉛直に設けられているリーダと、
地盤改良材の流路として鉛直に且つ前記リーダに昇降可能に設けられている管状のロッドと、
前記ロッドの上端に設けられているスイベルジョイントと、
前記スイベルジョイントを介して前記ロッドに接続されている地盤改良材用ホースと、
昇降した前記ロッドの状態に応じて前記地盤改良材用ホースを１列に巻き取り、又は繰り出すリールと、
前記リールを回転させる油圧モータと、を備えていることを特徴とする
地盤改良機。
【請求項６】
前記リールは、該リールの回転軸が左右方向に向くように前記ロッドの後方に設けられ、該リールの前方側が下方に移動する方向に該リールが回転することで前記地盤改良材用ホースを巻き取ることを特徴とする
請求項５に記載の地盤改良機。
【請求項７】
前記地盤改良材用ホースは、前記ロッドの昇降及び前記リールの回転によって、張力が付与された状態が維持されていることを特徴とする
請求項５又は６に記載の地盤改良機。
【請求項８】
前記地盤改良材用ホースは、前記ロッドの昇降及び前記リールの回転によって、弛まない状態が維持されていることを特徴とする
請求項５又は６に記載の地盤改良機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、地盤改良材用ホースの巻取器及び地盤改良機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、作業機（ベースマシン）の前方に設けられているリーダにスクリュウシャフト（ロッド）を昇降可能に設け、スクリュウシャフトの上端にスイベルジョイントを介して地盤改良剤（地盤改良材）の注入ホース（地盤改良材用ホース）を接続した地盤改良機が記載されている。
【０００３】
この地盤改良機において、注入ホース（地盤改良材用ホース）は、リーダに対して上昇させた状態のスクリュウシャフト（ロッド）の上端から作業機（ベースマシン）に届く長さを有している。
【先行技術文献】
【特許文献】
【０００４】
特許第２７３６００８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の地盤改良機において、地盤改良材用ホースは、ロッドの上端に位置するスイベルジョイントから吊り下げられているため、ロッドを下降させた場合に地面に接触し、引き摺られることになる。このため、地盤改良機において、地盤改良材用ホースの取扱いが煩雑であった。
【０００６】
本発明は、上記課題を鑑みてなされたものであり、地盤改良材用ホースの取扱いの煩雑さを解消した地盤改良材用ホースの巻取器及び地盤改良機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明は、地盤改良材の流路として鉛直に且つ地盤改良機（例えば、後述する地盤改良機１）に昇降可能に設けられている管状のロッド（例えば、後述するロッド７）の上端に、スイベルジョイント（例えば、後述するスイベルジョイント１０）を介して接続されている地盤改良材用ホース（例えば、後述する地盤改良材用ホース１１）を、昇降した前記ロッドの状態に応じて１列に巻き取り、又は繰り出すリール（例えば、後述するリール１３）と、前記リールを回転させる油圧モータ（例えば、後述する油圧モータ１４）と、を備えていることを特徴とする地盤改良材用ホースの巻取器（例えば、後述するホース巻取器１２）である。
【０００８】
（２）本発明はまた、前記リールは、該リールの回転軸が左右方向に向くように前記ロッドの後方に設けられ、該リールの前方側が下方に移動する方向に該リールが回転することで前記地盤改良材用ホースを巻き取ることを特徴とする上記（１）に記載の地盤改良材用ホースの巻取器である。
【０００９】
（３）本発明はまた、前記地盤改良材用ホースは、前記ロッドの昇降及び前記リールの回転によって、張力が付与された状態が維持されていることを特徴とする上記（１）又は（２）に記載の地盤改良材用ホースの巻取器である。
【００１０】
（４）本発明はまた、前記地盤改良機用ホースは、前記ロッドの昇降及び前記リールの回転によって、弛まない状態が維持されていることを特徴とする上記（１）又は（２）に記載の地盤改良材用ホースの巻取器である。
（【００１１】以降は省略されています）
