公開番号2025074513
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185360
出願日2023-10-30
発明の名称壁接合工法
出願人株式会社竹中工務店
代理人個人
主分類E02D 5/20 20060101AFI20250507BHJP(水工;基礎;土砂の移送)
要約【課題】プレートを露出させる斫り作業が容易となる壁接合工法を提供する。

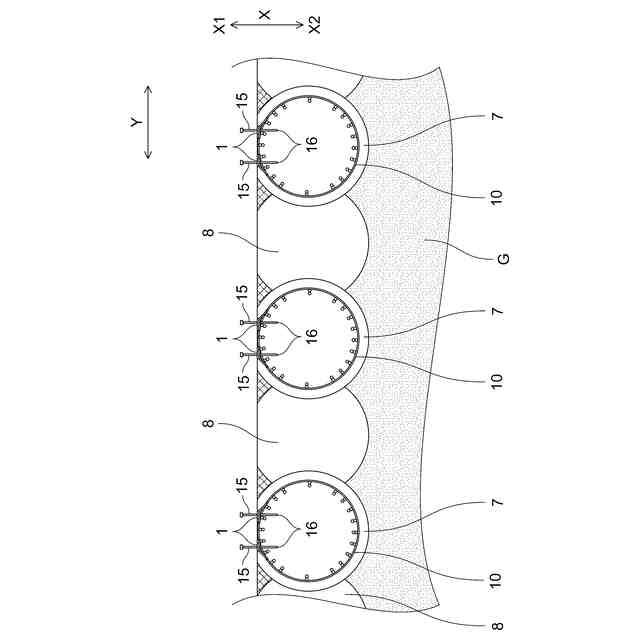

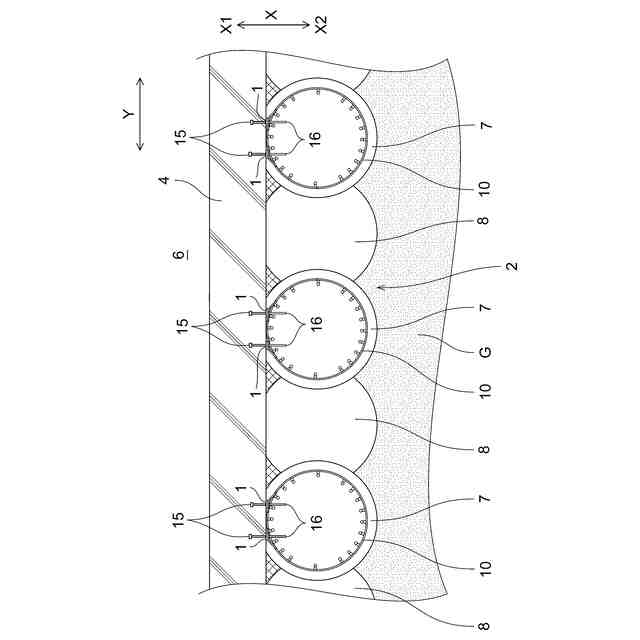

【解決手段】山留め壁2が、円柱状の第1柱状体7と円柱状の第2柱状体8とが交互に並ぶ柱列壁であり、第1柱状体7は、内部に円柱状の鉄筋カゴ10が埋め込まれた鉄筋コンクリート造の柱状体であり、第1柱状体7を構築するにあたり、先行して設定間隔で並列状に構築されている第2柱状体8と一部重複させた状態で隣接する一対の第2柱状体8の間の地盤Gを掘削して円柱状の掘削孔を形成する掘削工程と、外面の地下外壁側の部位にプレート1を取り付けた鉄筋カゴ10を、当該鉄筋カゴ10の回転を防止する回転防止手段を用いて鉄筋カゴ10を掘削孔内に落とし込んで設置する鉄筋カゴ設置工程と、鉄筋カゴ10が設置されている掘削孔内にコンクリートを打設する打設工程と、を行う。
【選択図】図2

特許請求の範囲【請求項１】

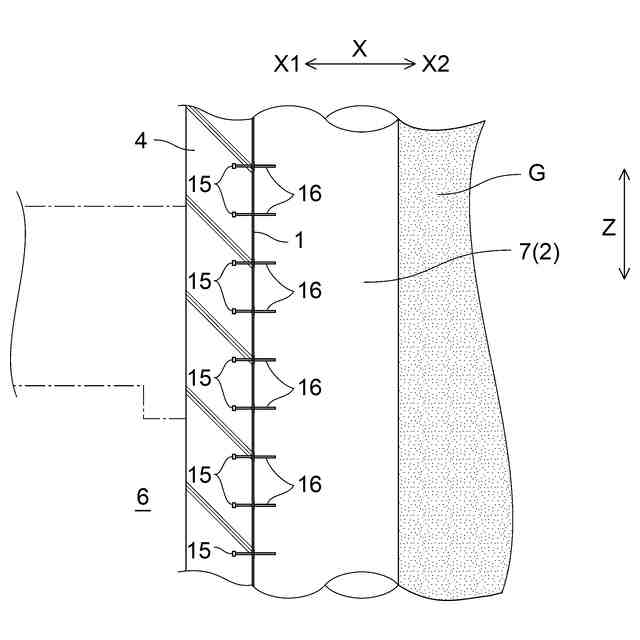

内部にプレートを埋め込んだ状態で山留め壁を構築し、前記山留め壁の地下外壁側の地盤を掘削した後に前記山留め壁の表面を斫って前記プレートを露出させ、露出した前記プレートに接合体を取り付け、前記接合体を埋設するように地下外壁のコンクリートを打設することで、前記山留め壁に前記地下外壁を接合する壁接合工法において、
前記山留め壁が、円柱状の第１柱状体と円柱状の第２柱状体とが交互に並ぶ柱列壁であり、

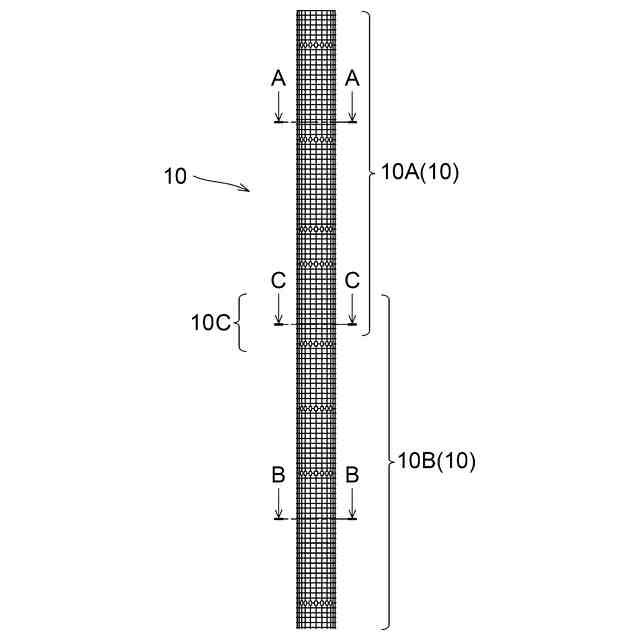

前記第１柱状体は、内部に円柱状の鉄筋カゴが埋め込まれた鉄筋コンクリート造の柱状体であり、
前記第１柱状体を構築するにあたり、
先行して設定間隔で並列状に構築されている前記第２柱状体と一部重複させた状態で隣接する一対の前記第２柱状体の間の地盤を掘削して円柱状の掘削孔を形成する掘削工程と、
外面の前記地下外壁側の部位に前記プレートを取り付けた前記鉄筋カゴを、当該鉄筋カゴの回転を防止する回転防止手段を用いて前記掘削孔内に落とし込んで設置する鉄筋カゴ設置工程と、
前記鉄筋カゴが設置されている前記掘削孔内にコンクリートを打設する打設工程と、を行う壁接合工法。
続きを表示（約 260 文字）【請求項２】
前記鉄筋カゴの周方向に沿う形状の接続用鉄筋を前記プレートに固定連結し、その接続用鉄筋を前記鉄筋カゴの複数の縦筋に接続することで前記プレートを前記鉄筋カゴに取り付ける請求項１に記載の壁接合工法。
【請求項３】
前記回転防止手段が、前記鉄筋カゴから上方側に延びる状態で前記鉄筋カゴに接続された複数本のガイド鉄筋と、前記ガイド鉄筋の延在方向に対して直交する方向への移動を規制しながら前記複数本のガイド鉄筋を前記延在方向に沿って案内する回転防止治具とを備えている請求項１又は２に記載の壁接合工法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内部にプレートを埋め込んだ状態で山留め壁を構築し、前記山留め壁の地下外壁側の地盤を掘削した後に前記山留め壁の表面を斫って前記プレートを露出させ、露出した前記プレートに接合体を取り付け、前記接合体を埋設するように地下外壁のコンクリートを打設することで、前記山留め壁に前記地下外壁を接合する壁接合工法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、内部にプレート（パネルフレーム１１）を埋め込んだ状態で山留め壁（地下連続壁１）を構築し、山留め壁の表面を斫ってプレートを露出させ、その露出したプレートに接合体（接合鉄筋４）を取り付け、接合体を埋設するように地下外壁（後打ち壁２）のコンクリートを打設することで、山留め壁に地下外壁を接合する壁接合工法が示されている。
そして、このように壁接合工法を用いる際に、山留め壁が、特許文献２に示されているような円柱状の第１柱状体（鉄筋コンクリート造の後行柱状体１３）と円柱状の第２柱状体（先行柱状体１２）とが交互に並ぶ複合形式の柱列壁である場合も考えられる。山留め壁をこのような柱列壁とすることで、既存地下躯体等の地中障害物の除去を行いながら山留め壁を構築することができると共に、オールケーシング工法であるため近隣構造物への影響を少なくできる。
そして、山留め壁を上記のような柱列壁とする場合、円柱状の鉄筋カゴにおける外面の地下外壁側の部位にプレートを取り付け、その鉄筋カゴを掘削孔内に落とし込んで設置した後、掘削孔内にコンクリートを打設することで、鉄筋コンクリート造の第１柱状体を構築しつつ、その第１柱状体にプレートを埋め込むことが考えられる。
【先行技術文献】
【特許文献】
【０００３】
特開平０６－１０８４５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、鉄筋カゴは円柱状であるため、鉄筋カゴを掘削孔に落とし込む際に鉄筋カゴが縦軸心周りに回転したとしても分かり難く、鉄筋カゴが回転することによってプレートの位置がずれた状態で鉄筋カゴが掘削孔内に設置されると、プレートが第１柱状体の所定の位置からずれてしまう。そのため、第１柱状体を有する山留め壁の表面を斫った際にプレートを露出させ難くなり、プレートを露出させる作業の施工性が低下し、コストアップや工期の長期化を招く問題がある。
【０００５】
この実情に鑑み、本発明の主たる課題は、プレートを露出させる作業の施工性を向上することができ、コストダウンや工期の短縮を効果的に図ることのできる壁接合工法を提供する点にある。
【課題を解決するための手段】
【０００６】
本発明の第１特徴構成は、内部にプレートを埋め込んだ状態で山留め壁を構築し、前記山留め壁の地下外壁側の地盤を掘削した後に前記山留め壁の表面を斫って前記プレートを露出させ、露出した前記プレートに接合体を取り付け、前記接合体を埋設するように地下外壁のコンクリートを打設することで、前記山留め壁に前記地下外壁を接合する壁接合工法において、
前記山留め壁が、円柱状の第１柱状体と円柱状の第２柱状体とが交互に並ぶ柱列壁であり、
前記第１柱状体は、内部に円柱状の鉄筋カゴが埋め込まれた鉄筋コンクリート造の柱状体であり、
前記第１柱状体を構築するにあたり、
先行して設定間隔で並列状に構築されている前記第２柱状体と一部重複させた状態で隣接する一対の前記第２柱状体の間の地盤を掘削して円柱状の掘削孔を形成する掘削工程と、
外面の前記地下外壁側の部位に前記プレートを取り付けた前記鉄筋カゴを、当該鉄筋カゴの回転を防止する回転防止手段を用いて前記掘削孔内に落とし込んで設置する鉄筋カゴ設置工程と、
前記鉄筋カゴが設置されている前記掘削孔内にコンクリートを打設する打設工程と、を行う点にある。
【０００７】
本構成によれば、プレートは、第１柱状体に配筋されている円柱状の鉄筋カゴにおける外面の地下外壁側の部位に取り付けられているため、第１柱状体を有する山留め壁の地下外壁側の表面を斫ることで、プレートを露出させることができる。そして、円柱状の鉄筋カゴを掘削孔内に落とし込む際に回転防止手段を用いることで、鉄筋カゴの回転が防止され、鉄筋カゴが回転することによってプレートの位置がずれてしまうことを回避することができるため、プレートを掘削孔内における所定の位置に埋め込むことができる。そのため、第１柱状体を有する山留め壁の表面を斫った際にプレートを露出させ易くなり、プレートを露出させる作業の施工性が向上し、コストダウンや工期の短縮化を図ることができる。
【０００８】

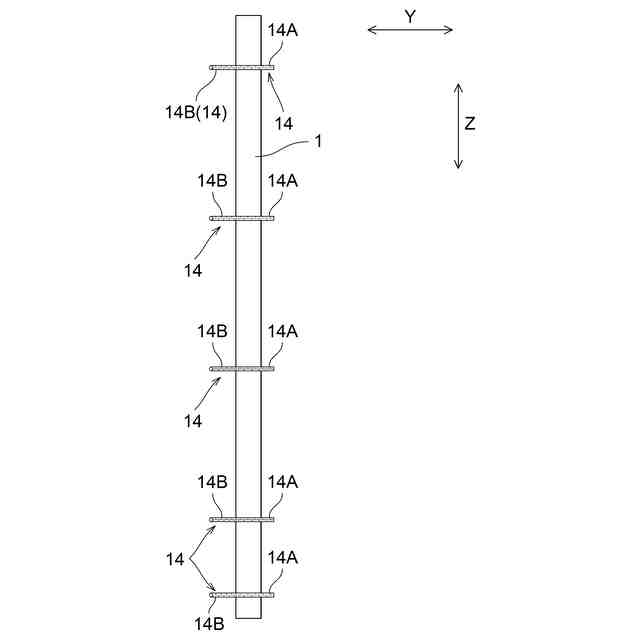

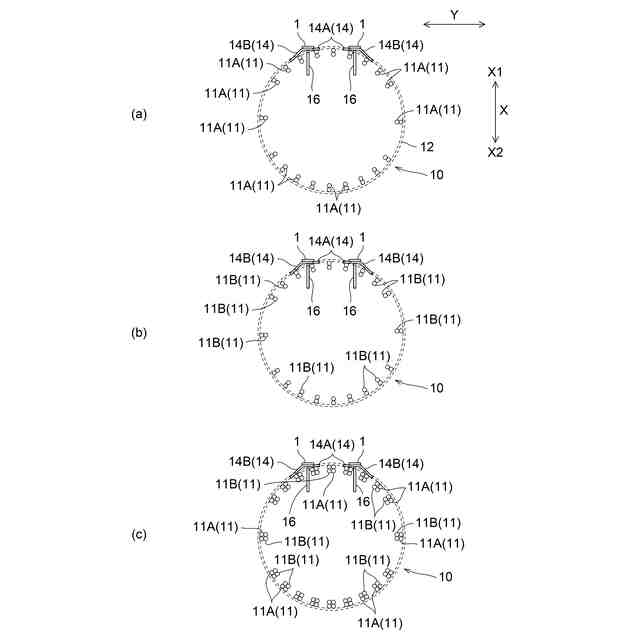

本発明の第２特徴構成は、前記鉄筋カゴの周方向に沿う形状の接続用鉄筋を前記プレートに固定連結し、その接続用鉄筋を前記鉄筋カゴの複数の縦筋に接続することで前記プレートを前記鉄筋カゴに取り付ける点にある。
【０００９】
本構成によれば、プレートに備えた接続用鉄筋を鉄筋カゴの複数の縦筋に亘る状態で接続することで、プレートを鉄筋カゴに適切な姿勢で精度よく取り付けることができるため、山留め壁の地下外壁側の表面を斫った際にプレートを更に露出させ易くなる。
【００１０】
本発明の第２特徴構成は、前記回転防止手段が、前記鉄筋カゴから上方側に延びる状態で前記鉄筋カゴに接続された複数本のガイド鉄筋と、前記ガイド鉄筋の延在方向に対して直交する方向への移動を規制しながら前記複数本のガイド鉄筋を前記延在方向に沿って案内する回転防止治具とを備えている点にある。
（【００１１】以降は省略されています）
