公開番号2025076221
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023196999
出願日2023-11-01
発明の名称護岸コンクリートの補修構造
出願人株式会社ダイトー
代理人
主分類E02B 3/12 20060101AFI20250508BHJP(水工;基礎;土砂の移送)
要約【課題】アンカーボルトの打ち込み位置を容易に設定できると共に、充填コンクリートの厚さを大幅に薄くできる護岸コンクリートの補修構造を提供する。
【解決手段】この補修構造は、護岸コンクリートのセルラーブロック(1)に打ち込まれた複数のアンカーボルト(2)と、アンカーボルト(2)を位置決めすると共にアンカーボルト(2)を通すための孔(7)が形成されたフレーム(3)と、フレーム(3)に設けられた複数のボルトスタッド(8)と、前記ボルトスタッド(8)に固定されて前記セルラーブロックの表面を覆う耐食性の型枠(9)と、前記セルラーブロックと型枠の間に充填されたコンクリート(12)とから構成され、補修時にフレーム(3)をセルラーブロック(1)に当てるだけで各孔(7)がアンカーボルト(2)の打ち込み位置になる。
【選択図】図1
特許請求の範囲【請求項１】
護岸コンクリートのセルラーブロック（１）に打ち込まれた複数のアンカーボルト（２）と、アンカーボルト（２）を位置決めすると共にアンカーボルト（２）を通すための孔（７）が形成されたフレーム（３）と、フレーム（３）に設けられた複数のボルトスタッド（８）と、前記ボルトスタッド（８）に固定されて前記セルラーブロックの表面を覆う耐食性の型枠（９）と、前記セルラーブロックと型枠の間に充填されたコンクリート（１２）と、から成る護岸コンクリートの補修構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、河川や海岸に設置された護岸コンクリートの補修構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
河川の土手や海岸には、土砂崩れを防止するためにコンクリート製の護岸が構築されている。地盤がある程度固い場合は、単に岸をコンクリートで固めるだけでよいが、地盤の弱い場合は鉄筋を埋設した大型のコンクリートケイソンを並べて沈め、護岸を強化するのが一般的である。しかしこの種の護岸は、数十年が経過するとしみ込んだ水でコンクリート内部の鉄筋が腐蝕し始め、コンクリート自体も劣化するので補修が必要となる。
【０００３】
このため予めコンクリートの表面にフッ素樹脂を塗布する例も見られるが、既設の護岸に塗布するのは水中作業が多くなるので大変であり、耐久性も数年程度しか持たない。また、護岸表面をプレキャストコンクリートで被覆する補修法もあるが、このタイプは厚さが１ｍに達するためコストもかかり、護岸箇所によっては採用できないケースもある。
【０００４】
さらにコンクリート表面を耐食性の型枠で被覆し、型枠内にコンクリートを充填する補修も考えられているが（特開平７－１２７１３３号、実開平６－６３６０９号）、型枠を固定するのにコンクリートに多数のアンカーボルトを打ち込まねばならず、型枠の孔とアンカーボルトの打ち込み位置を水中で正確に合わせるが難作業となっている。
実開平６－６３６０９号公報
特開平７－１２７１３３号公報
特開２０００－１３９２０１号公報
特開２００１－１７２０９１号公報
【発明の開示】
【発明が解決しようとする課題】
【０００５】
本発明は、上記事情に鑑みてなされたものであり、その目的は、アンカーボルトの位置を容易に設定でき、しかも充填コンクリートの厚さを大幅に薄くできる護岸コンクリートの補修構造を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の補修構造は、護岸コンクリートのセルラーブロックに複数打ち込まれたアンカーボルトと、アンカーボルトを位置決めすると共にアンカーボルトを通す孔が形成されたフレームと、フレームに複数設けられたボルトスタッドと、このボルトスタッドに固定されて前記セルラーブロックの表面を覆う耐食性の型枠と、セルラーブロックと型枠の間に充填されたコンクリートから構成されている。
【発明の効果】
【０００７】
本発明では、フレームの孔を利用してアンカーボルトの打ち込み位置を設定できるので、水中作業が容易になると共に、外側を耐食性の型枠で被覆するためコンクリート層の厚さを大幅に薄くできる効果がある。
【発明を実施するための形態】
【０００８】

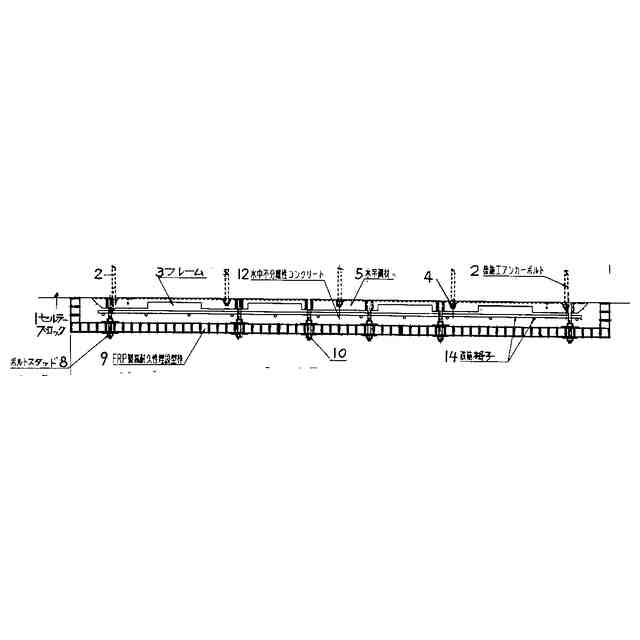

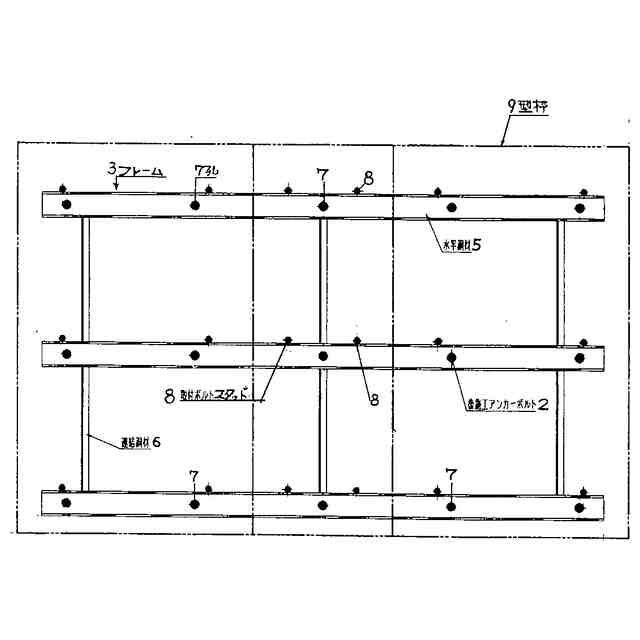

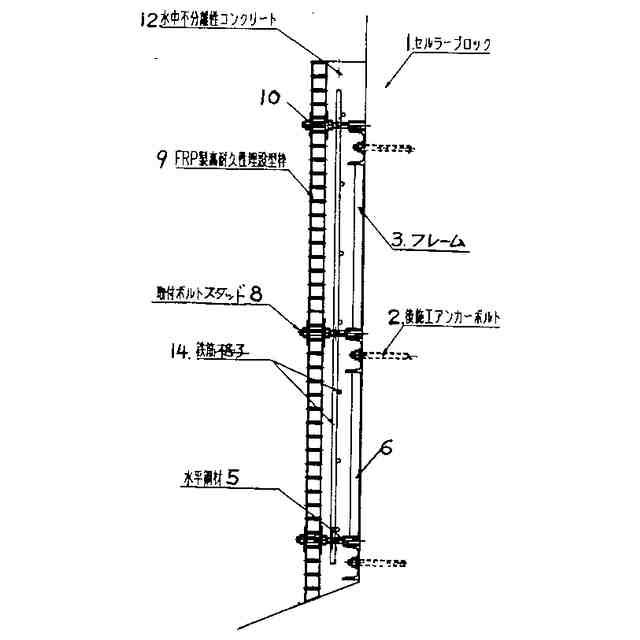

図１は、本発明が適用された補修構造の平面図で、上方が護岸コンクリートのセルラーブロック１である。セルラーブロック１には、複数のアンカーボルト２が打ち込まれ、アンカーボルト２に位置決めフレーム３（図３も参照）がナット４で固着されている。フレーム３は、水平鋼材５と連結鋼材６を格子状に組み合わせて形成され、水平鋼材５には所定間隔をおいてアンカーボルト用の孔７が設けられている。また、水平鋼材５の上面にはボルトスタッド８が複数固着されており、ボルトスタッド８に埋設タイプの型枠９（図２も参照）がナット１０で固定されている。
【０００９】

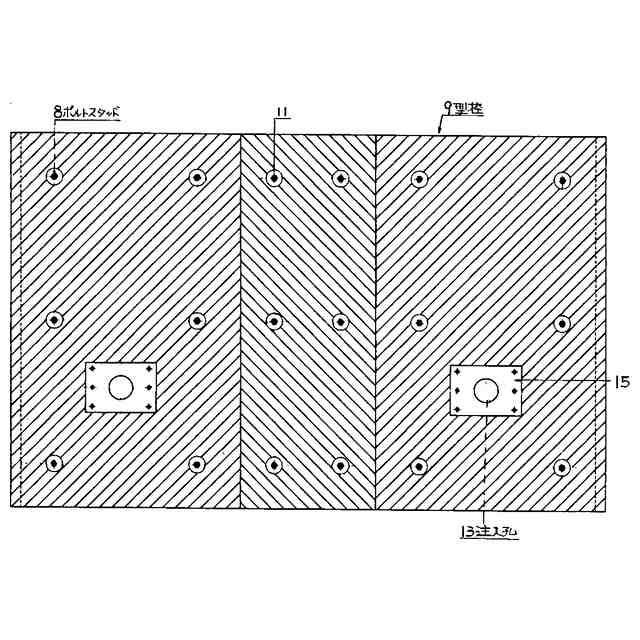

型枠９は、図２に示すように耐食性のＦＲＰ製で、表面にボルトスタッド用の孔１１と、下方に水中不分離性コンクリート１２を充填するための注入口１３が設けられている。また、フレーム３と型枠９の間には、充填コンクリート１２を補強するために鉄筋格子１４が配置されている。
【００１０】
次に補修構造の施工順序を説明すると、まずクレーン等でフレーム３を護岸のセルラーブロック１面に当てると、フレーム３の各孔７がアンカーボルト２の打ち込み位置に対応する。従って、孔７を通じて順次アンカーボルト２を打ち込むか、孔７の位置に印を付けて一旦全部のアンカーボルト２を打ち込んでからフレーム３をはめ込む。すなわち、フレーム３の孔７は、テンプレートのようにアンカーボルトの位置決めを行なうので、作業員の水中作業が容易になる。あとは孔７から出ているアンカーボルト２をナット４で固定し、フレーム３の前面に鉄筋格子１４を配置する。
（【００１１】以降は省略されています）
