公開番号2025090980
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023205905
出願日2023-12-06
発明の名称地下構造物の開口用蓋のロック装置
出願人タキゲン製造株式会社
代理人個人
主分類E02D 29/14 20060101AFI20250611BHJP(水工;基礎;土砂の移送)
要約【課題】地下構造物の開口の蓋を閉じた後のロック忘れを防止できるロック装置を提供する。
【解決手段】ロック装置1は、外筒2、内筒3、操作軸4、掛け金部材5、シリンダ錠6を具備する。操作軸4は、シリンダ錠6を解錠して内筒3から除去した後、開閉操作棒103で、内筒3、掛け金部材5と共にロック位置、非ロック位置へ回転操作する。シリンダ錠6は、鍵8による施解錠操作でデッドボルト61を外周側へ出没させる。内筒3は、掛け金部材5がロック位置にあるとき、係合開口32aをデッドボルト61に対面させて施錠可能とする。掛け金部材5が非ロック位置にあると、係合開口32aがデッドボルト61に対面せず、施錠不能となるから、それにより、蓋102のロック忘れが回避される。
【選択図】図1(a)
特許請求の範囲【請求項１】
地下構造物の開口の受枠に開閉可能に取り付けられる蓋のロック装置であって、
前記蓋を貫通して当該蓋に固定される外筒と、
前記外筒内に軸方向固定かつ軸周り回転自在に挿入される内筒と、
頭部と軸部とを有し当該軸部を前記内筒及び前記外筒を貫通させて前記内筒内に挿入され、当該内筒と一体に前記外筒内を回転自在の操作軸と、
前記外筒の下方において前記操作軸の軸部に固定され、ロック位置と非ロック位置間を前記操作軸及び内筒と一体に回転自在で、ロック位置において前記受け枠に係合し、非ロック位置において前記受け枠から離脱する掛け金部材と、
前記操作軸の頭部の上方に位置して前記内筒内に相対回転自在かつ前記外筒に回り止めされて嵌入され、鍵による施解錠操作でデッドボルトを外周側へ出没させるシリンダ錠とを具備し、
前記操作軸の頭部は、前記シリンダ錠が除去された前記内筒に挿入される開閉操作棒の特異形状の先端に係合する係合部を具備し、
前記内筒は、前記シリンダ錠との所定の相対回転角度位置において当該シリンダ錠のデッドボルトに対面する係合開口を具備し、
前記内筒は、前記掛け金部材がロック位置にあるときだけ前記係合開口を前記デッドボルトに対面させて施錠可能となるように配置され、
それにより、蓋のロック忘れを防止するように構成されることを特徴とする地下構造物の開口用蓋のロック装置。
続きを表示（約 250 文字）【請求項２】
前記内筒の底部と前記操作軸の頭部が一体に構成され、当該操作軸の前記軸部が前記内筒の底部から前記外筒を回転自在に貫通して下方へ延出し、当該操作軸の係合部が、前記内筒内の底部に形成されることを特徴とする請求項１に記載の地下構造物の開口用蓋のロック装置。
【請求項３】
前記内筒の前記係合開口が、当該内筒内に嵌入される複数の他の形式のシリンダ錠のデッドボルトにも対応するように複数設けられることを特徴とする請求項１又は２に記載の地下構造物の開口用蓋のロック装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、地下構造物の開口を開閉するための蓋のロック装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、一般に知られているマンホール蓋のロック装置は、マンホールの受け枠に係脱する掛け金の回転軸を先端特殊形状の操作棒により回転させることにより、ロック、非ロックの操作を行うものである。また、操作棒の挿入部を円柱状のシリンダ錠で塞ぎ、これを施錠することで挿入部からのシリンダ錠自体の抜き取りを不能とし、操作棒の挿入を不能とする二重の施錠構造を備えるものもある。この場合、特殊操作棒と、シリンダ錠の合い鍵の両方を持った権限者だけが蓋の開閉を行うことができる。さらに、掛け金を非ロック状態にしたまま、シリンダ錠を施錠することができないように、非ロック状態では、操作棒の挿入部にシリンダ錠を落とし込むことができないようにしたものも提案されている（例えば特許文献１）。これによれば、施錠不能により、ロック忘れが回避される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－５５４６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記従来のロック装置とは異なる簡易な構造で、非ロック状態での施錠を不能とすることにより、ロック忘れを回避できる地下構造物の開口用蓋のロック装置を提供することを課題とする。
【課題を解決するための手段】
【０００５】
以下の説明において添付図面の符号を参照するが、本発明はこれに限定されるものではない。
上記課題を解決するための、本発明のロック装置１は、蓋１０２を貫通して当該蓋１０２に固定される外筒２と、この外筒２内に軸方向固定かつ軸周り回転自在に挿入される内筒３と、頭部４１と軸部４２とを有し当該軸部４２を内筒３及び外筒２を貫通させて内筒３内に挿入され、内筒３と一体に外筒２内を回転自在の操作軸４と、外筒２の下方において操作軸４の軸部４２に固定され、ロック位置と非ロック位置間を操作軸４及び内筒３と一体に回転自在の掛け金部材５と、操作軸４の頭部４１の上方に位置して内筒３内に相対回転自在かつ外筒２に回り止めされて嵌入されるシリンダ錠６とを具備する。掛け金部材５は、ロック位置において受け枠１０１に係合し、非ロック位置において受け枠１０１から離脱する。操作軸４は、シリンダ錠６が除去された内筒３に挿入される開閉操作棒１０３の特異形状の先端に係合する係合部４１ａを頭部４１に備える。シリンダ錠６は、鍵８による施解錠操作でデッドボルト６１を外周側へ出没させる。内筒３は、シリンダ錠６との所定の相対回転角度位置においてデッドボルト６１に対面する係合開口３２ａを具備する。内筒３は、掛け金部材５がロック位置にあるときだけ係合開口３２ａをデッドボルト６１に対面させて施錠可能となるように配置され、施錠不能により蓋１０２のロック忘れが回避される。
【発明の効果】
【０００６】
本発明によれば、掛け金部材の非ロック状態におけるシリンダ錠の施錠不能により、蓋のロック忘れを確実に回避することができる。
【図面の簡単な説明】
【０００７】

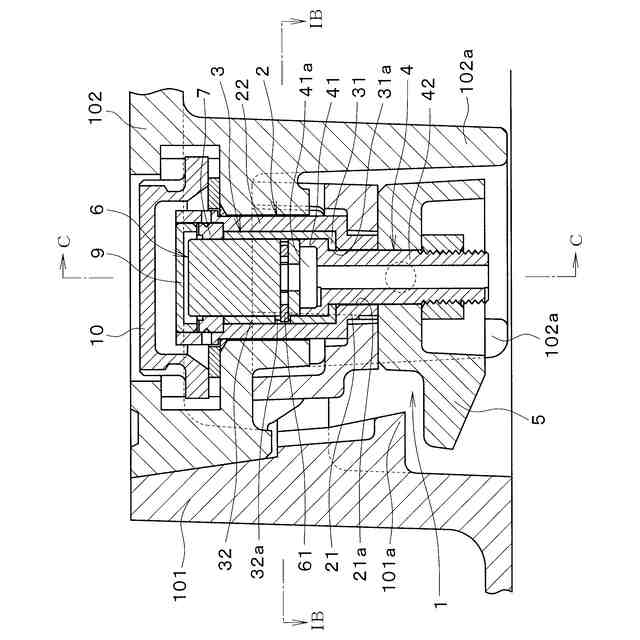

本発明の一実施形態に係るロック装置を備えた地下構造物の開口用蓋の断面図であり、ロック装置がロック時の状態を示す。
図１（ａ）におけるロック装置のＢ－Ｂ断面図である。

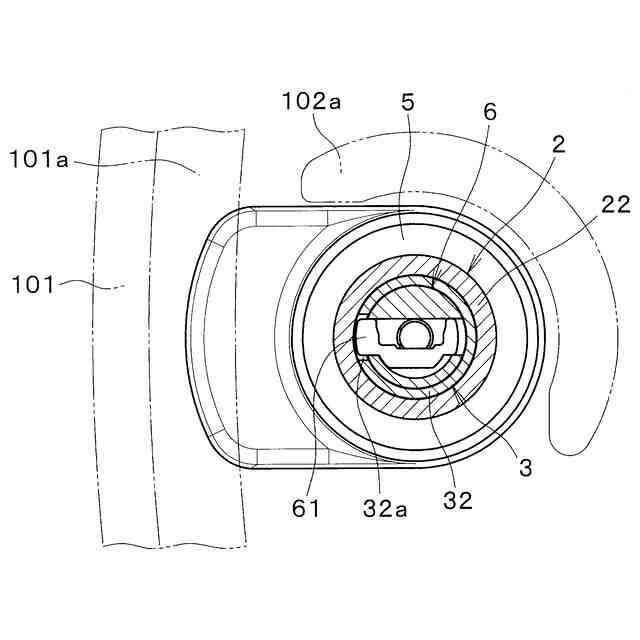

図１（ａ）におけるロック装置のＣ－Ｃ断面図である、

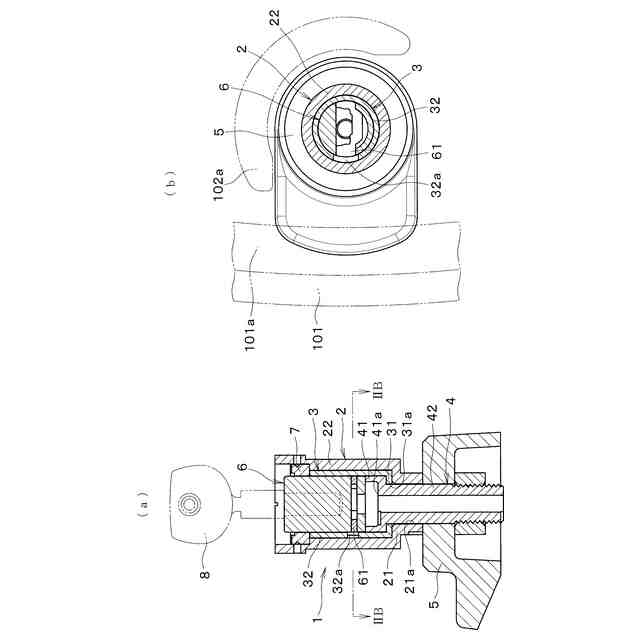

（ａ）は、同蓋においてロック装置がロック時の状態で、シリンダ錠が鍵で解錠された状態を示すロック装置の断面図であり、（ｂ）は（ａ）におけるＢ－Ｂ断面図である。

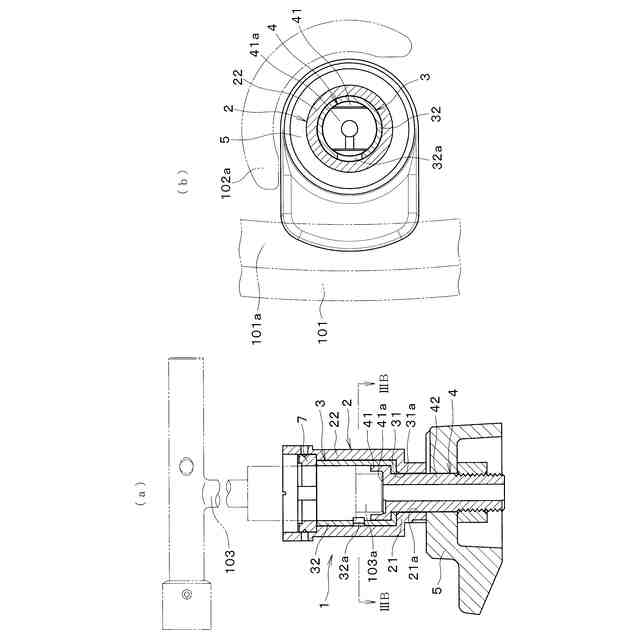

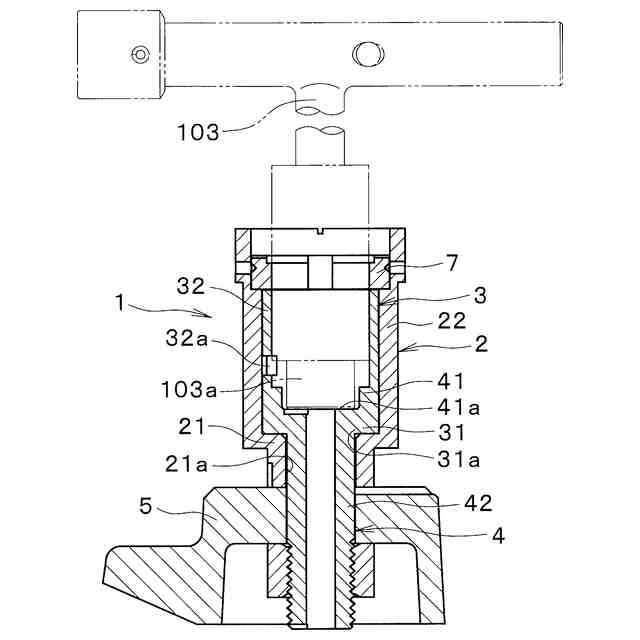

（ａ）は、同蓋においてロック装置がロック時の状態で、シリンダ錠が抜き取られた状態を示すロック装置の断面図であり、（ｂ）は（ａ）におけるＩＩＩＢ－ＩＩＩＢ断面図である。

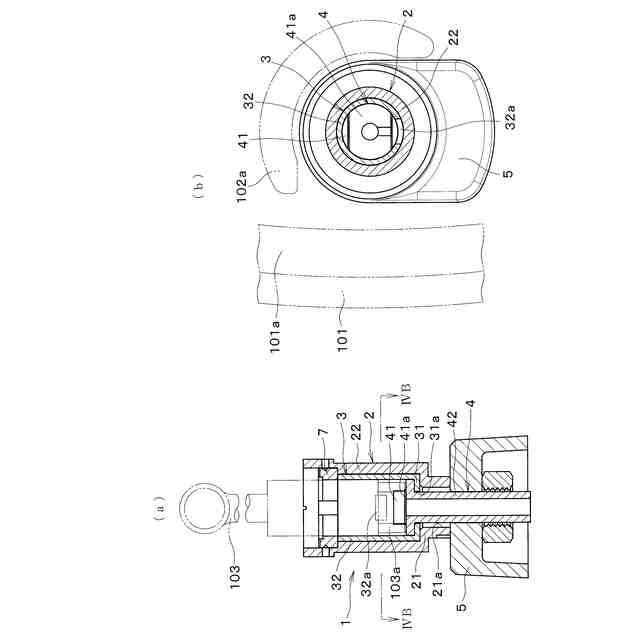

（ａ）は、同蓋においてロック装置が非ロック時の状態を示すロック装置の断面図であり、（ｂ）は（ａ）におけるＩＶＢ－ＩＶＢ断面図である。

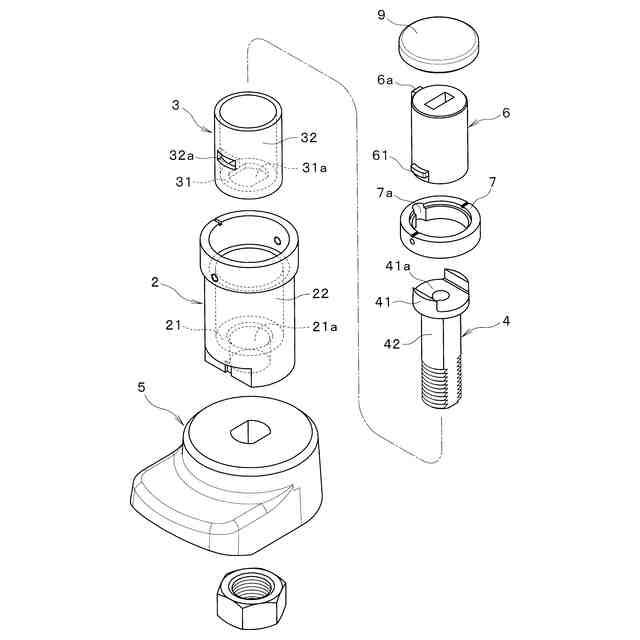

図１のロック装置の分解斜視図である。

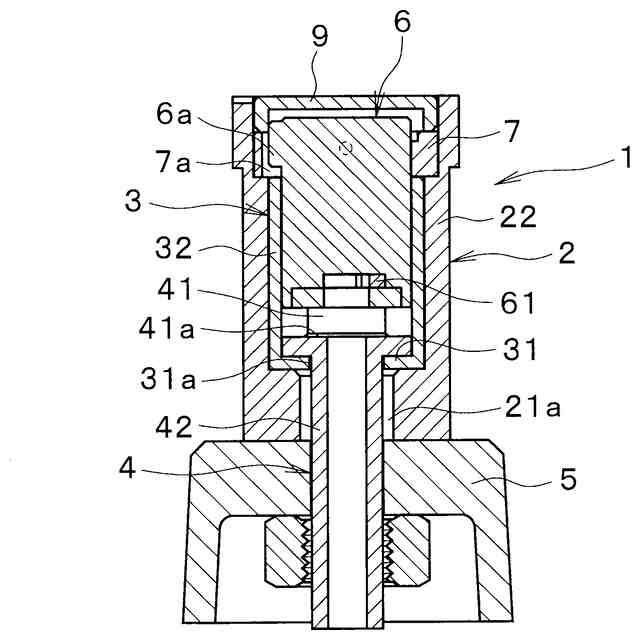

本発明に係るロック装置の他の実施形態を示す断面図であり、内筒と操作軸が一体に構成あれている。
【発明を実施するための形態】
【０００８】
図面を参照して本発明の実施の形態を説明する。
本発明のロック装置１は、上下水道、ガス、電話・電力線などのライフラインをまとめて収める共同溝のような地下構造物の開口の蓋１０２を無権限者が開閉できないように、開口の受け枠１０１に施錠する装置である。
【０００９】
ロック装置１は、蓋１０２を貫通して蓋１０２に固定される外筒２と、この外筒２内に挿入される内筒３と、この内筒３及び外筒２を上下に貫通するように内筒３内に挿入される操作軸４と、外筒２の下方において操作軸４に固着される掛け金部材５と、操作軸４の上方において内筒３内に嵌入されるシリンダ錠６とを具備する。
【００１０】
外筒２は、底部２１の中心に、操作軸４を軸周り回転自在に貫通させる挿通孔２１ａを具備し、蓋１０２を上下に貫通して蓋１０２に固定される。
（【００１１】以降は省略されています）
