公開番号2025091097
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206099
出願日2023-12-06
発明の名称カゴ枠、及び河川堤防の補強構造
出願人日鉄建材株式会社
代理人個人
主分類E02B 3/08 20060101AFI20250611BHJP(水工;基礎;土砂の移送)
要約【課題】越流抵抗性の向上が図られたカゴ枠、及び河川堤防の補強構造を提供する。

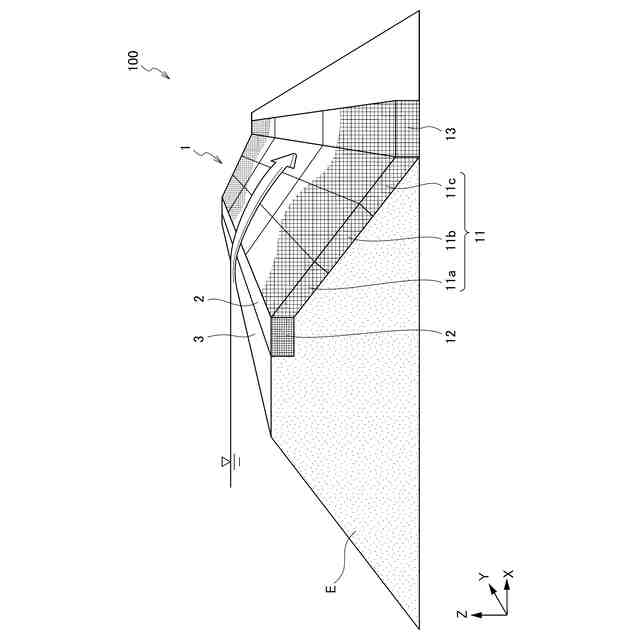

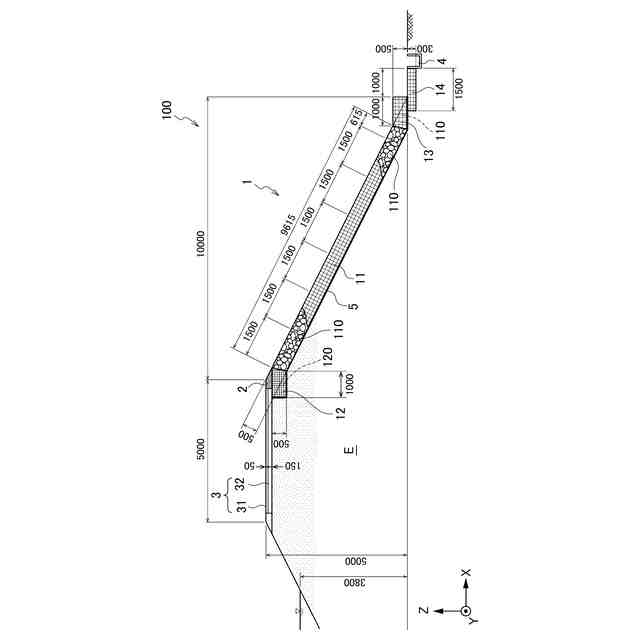

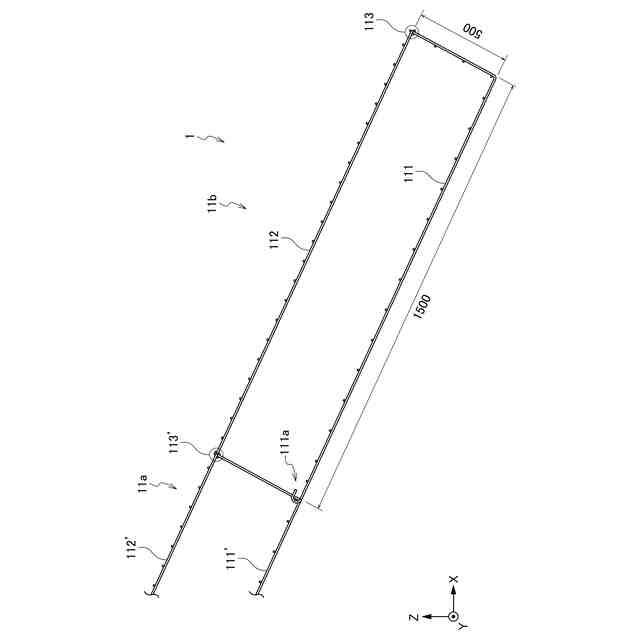

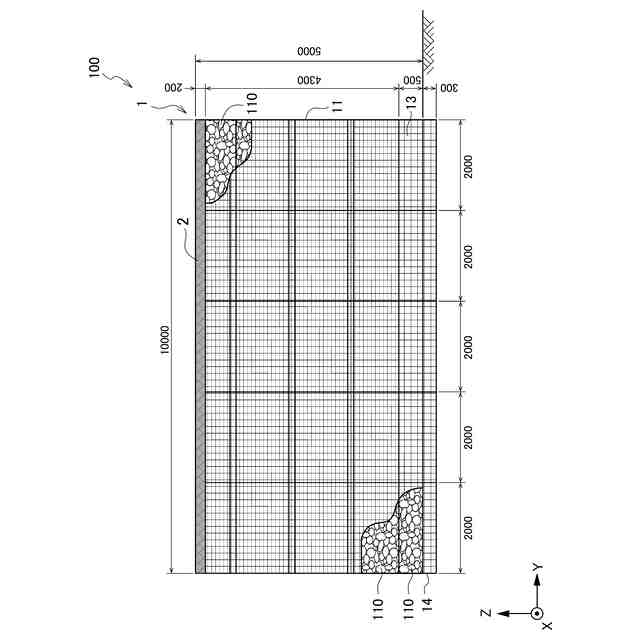

【解決手段】カゴ枠1は、川裏の法面に沿って設置される金網製の網カゴの裏法面部11と、裏法面部11に接合されて川裏の法肩に設置され、裏法面部11よりも小さい目合いを有する溶接金網製の網カゴの裏法肩部12と、を備えることを特徴とする。河川堤防の補強構造100は、川裏の法面に沿って設置され、内部に第1中詰材が収容された金網製の網カゴの裏法面部11と、裏法面部11に接合されて川裏の法肩に設置され、内部に前記第1中詰材よりも粒径の小さい第2中詰材が収容され、裏法面部11よりも小さい目合いを有する溶接金網製の網カゴの裏法肩部12と、を備えることを特徴とする。河川堤防の補強構造100は、裏法肩部12の上面を被覆する天端保護部2を備えてもよい。

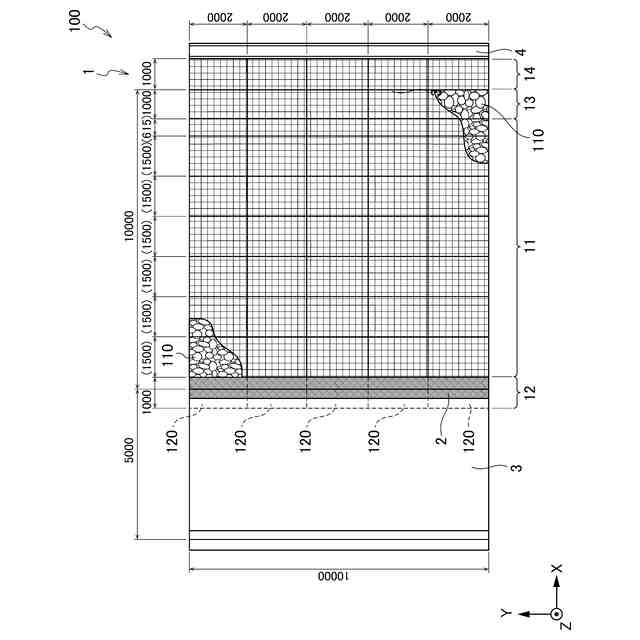

【選択図】図1
特許請求の範囲【請求項１】
川裏の法面に沿って設置される金網製の網カゴの裏法面部と、
前記裏法面部に接合されて川裏の法肩に設置され、前記裏法面部よりも小さい目合いを有する溶接金網製の網カゴの裏法肩部と、
を備えること
を特徴とするカゴ枠。
続きを表示（約 630 文字）【請求項２】
前記裏法肩部は、前記目合いが２５ｍｍ～５０ｍｍであること
を特徴とする請求項１に記載のカゴ枠。
【請求項３】
前記裏法肩部は、前記裏法面部よりも太い線径を有すること
を特徴とする請求項１又は２に記載のカゴ枠。
【請求項４】
前記裏法肩部は、前記線径がφ５ｍｍ超～φ６ｍｍであること
を特徴とする請求項３に記載のカゴ枠。
【請求項５】
川裏の法面に沿って設置され、内部に第１中詰材が収容された金網製の網カゴの裏法面部と、
前記裏法面部に接合されて川裏の法肩に設置され、内部に前記第１中詰材よりも粒径の小さい第２中詰材が収容され、前記裏法面部よりも小さい目合いを有する溶接金網製の網カゴの裏法肩部と、
を備えること
を特徴とする河川堤防の補強構造。
【請求項６】
前記裏法肩部の上面を被覆する天端保護部を備えること
を特徴とする請求項５に記載の河川堤防の補強構造。
【請求項７】
前記裏法面部に接合されて川裏の法尻に露出して設置され、内部に前記第１中詰材が収容された金網製の網カゴの裏法尻部を備えること
を特徴とする請求項５又は６に記載の河川堤防の補強構造。
【請求項８】
前記裏法尻部よりも下方に設置される根固め部を備えること
を特徴とする請求項７に記載の河川堤防の補強構造。

発明の詳細な説明【技術分野】
【０００１】
この発明は、河川堤防に設置するカゴ枠、及び河川堤防の補強構造に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、河川堤防を補強する工法として、ひし形金網で構成されたカゴ枠工法（かごマット工法）が用いられている。従来のカゴ枠工法は、河川堤防の川表側に設置するほか、例えば図６（ａ）に示すように、複数連結したカゴ枠８に石詰をして川裏側に設置することで、万が一越水した際、堤防の決壊を防ぐことができる。ここで、従来のカゴ枠８は、裏法肩に設置される水平部８１と、裏法面に設置される法面部８２と、裏法尻に設置されるたれ部８３と、からなる。カゴ枠８は、底面８４と、上蓋８５と、側壁８６と、隔壁８７とで複数の函体に仕切られた金網カゴであり、各函体内に割栗石又は玉石等の中詰材８１０が詰められる。なお、側壁８６及び隔壁８７は、例えば図６（ｂ）に示すように第１結合コイル８８が巻き付けられて底面８４に固定される。また、側壁８６と隔壁８７とは、例えば第２結合コイル８９が巻き付けられて固定される。上蓋８５は、折り曲げ可能なひし形金網であり、例えば図６（ａ）に示すように複数の函体に亘って設置され、底面８４と同様に図示しない結合コイルが巻き付けられて固定される。
【０００３】
このようなカゴ枠８を河川堤防に設置することで、河川堤防を補強することができる。ここで、さらなる越水対策を施すために、水平部８１の上面に天端保護工としてアスファルト舗装と法留めブロックとを施工する必要がある。しかしながら、従来のカゴ枠８は、中詰材にφ１００ｍｍ～φ２００ｍｍの割栗石又は玉石を使用するため、水平部８１の上面に設置する天端保護工との密着度が弱く不安定であり、越流の大きさによってはアスファルト舗装や法留めブロックが被災することで堤防が脆弱化し、最悪の場合堤防が決壊に至るおそれがある。このため、従来のカゴ枠８は、天端保護工との密着度を向上できず、越流抵抗性の向上を図ることができない。
【０００４】
また、特許文献１～６には、河川堤防の補強に用いるカゴ枠及び補強構造に係る技術が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－１２７１２９号公報
特許第４３５４３６３号公報
特許第５５８９１１７号公報
特許第３２７０９９８号公報
特許第６１７１５６９号公報
特許第６９６０１３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１～４に開示されたカゴ枠は、裏法肩に設置する水平部の特徴について開示されていない。また、特許文献５に開示された堤防の補強構造は、水平部の上面に設置する天端保護工について開示されていない。また、特許文献６に開示された堤防の補強構造は、天端舗装と天端との密着性について開示されていない。すなわち、特許文献１～６に開示された技術では、カゴ枠と天端保護工との密着度を向上できず、越流抵抗性の向上を図ることができない問題がある。
【０００７】
そこで本発明は、上述した問題点に鑑みて案出されたものであり、その目的とするところは、越流抵抗性の向上が図られたカゴ枠、及び河川堤防の補強構造を提供することにある。
【課題を解決するための手段】
【０００８】
第１発明におけるカゴ枠は、川裏の法面に沿って設置される金網製の網カゴの裏法面部と、前記裏法面部に接合されて川裏の法肩に設置され、前記裏法面部よりも小さい目合いを有する溶接金網製の網カゴの裏法肩部と、を備えることを特徴とする。
【０００９】
第２発明におけるカゴ枠は、第１発明において、前記裏法肩部は、前記目合いが２５ｍｍ～５０ｍｍであることを特徴とする。
【００１０】
第３発明におけるカゴ枠は、第１発明又は第２発明において、前記裏法肩部は、前記裏法面部よりも太い線径を有することを特徴とする。
（【００１１】以降は省略されています）
