公開番号2025077843
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190338
出願日2023-11-07
発明の名称ツース盤
出願人越後商事株式会社
代理人個人,個人,個人
主分類E02F 9/28 20060101AFI20250512BHJP(水工;基礎;土砂の移送)
要約【課題】操作頭部の異常を容易に察知させることができるツース盤を提供する。
【解決手段】ツース盤1は、左右方向に接続された複数のツースピース10,20,30,40,50を備える。ツースピース10,20,30,40,50は、アダプタが挿入可能なアダプタ接続部11,21,31,41,51を備える。アダプタ接続部11,21,31,41,51は、アダプタを介して対面する側壁部11a,11b,51a,51bを備える。側壁部11a,51aには、取付ピンユニット70の軸方向の一端に設けられる操作頭部71aが位置する頭部操作孔11d,51dが形成され、側壁部11b,51bには、取付ピンユニット70の軸方向の他端に設けられる回り止め頭部73aが位置する回り止め孔11g,51gが形成されている。左右方向の両端に位置するツースピース10,50の頭部操作孔11d,51dは、左右両外側に露出するように位置する。
【選択図】図1
特許請求の範囲【請求項１】
バケットの複数のアダプタに取付ピンユニットにより固定されるツース盤であって、
前記複数のアダプタが並ぶ方向である左右方向に接続された状態で並べられている複数のツースピースを備え、
前記複数のツースピースは、それぞれ、前記アダプタが挿入可能なアダプタ接続部を備え、
前記アダプタ接続部は、前記左右方向に前記アダプタを介して対面する第１及び第２側壁部を備え、
前記第１側壁部には、前記左右方向に前記アダプタを貫くように延びる前記取付ピンユニットの軸方向の一端に設けられる工具により回転操作される操作頭部が位置する頭部操作孔が形成され、
前記第２側壁部には、前記取付ピンユニットの軸方向の他端に設けられる回り止め頭部が位置する回り止め孔が形成され、
前記複数のツースピースのうち前記左右方向の両端に位置する左端ツースピースと右端ツースピースの前記頭部操作孔は、左右両外側に露出するように位置する、
ツース盤。
続きを表示（約 720 文字）【請求項２】
前記第１側壁部には、前記操作頭部の周囲を囲む領域に前記第１側壁部の外面に凸状をなす第１凸部が形成されている、
請求項１に記載のツース盤。
【請求項３】
前記第２側壁部には、前記回り止め頭部の周囲を囲む領域に前記第２側壁部の外面に凸状をなす第２凸部が形成され、
前記第１側壁部の外面に対する前記第１凸部の高さは、前記第２側壁部の外面に対する前記第２凸部の高さよりも高く形成されている、
請求項２に記載のツース盤。
【請求項４】
前記第２側壁部の厚さは、前記第１側壁部の厚さよりも厚く形成されている、
請求項１～３の何れか１項に記載のツース盤。
【請求項５】
前記複数のツースピースのうち前記右端ツースピース以外は、それぞれの右側の領域に板状に形成される上側重なり板部を備え、
前記複数のツースピースのうち前記左端ツースピース以外は、それぞれの左側の領域に板状に形成され、隣接する前記ツースピースの前記上側重なり板部の下面に接触する下側重なり板部を備える、
請求項１～３の何れか１項に記載のツース盤。
【請求項６】
前記回り止め頭部は、前記取付ピンユニットの軸方向に直交する一方向に長い形状をなし、前記操作頭部の回転操作時に前記回り止め孔の内周面に接触することにより回転不能に構成され、
前記回り止め孔の中心位置に前記回り止め頭部の中心位置が位置する場合の前記回り止め孔の内周面と前記回り止め頭部の外周面との隙間は、０．５ｍｍ～３．０ｍｍに設定されている、
請求項１～３の何れか１項に記載のツース盤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ツース盤に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、特許文献１には、バケットに所定の間隔で並べられている複数のアダプタそれぞれにツースが取付ピン組立体により固定される構成が開示されている。この取付ピン組立体は、ボルトの頭（特許文献１の図３～図５の頭１３ｂ）が工具により回転操作されて締結されることにより一体化された状態となる。
【先行技術文献】
【特許文献】
【０００３】
特許第６３４５８９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に記載の構成では、複数の取付ピン組立体が全て同じ方向を向いているため、複数の取付ピン組立体のうち両端２つの何れか一方の取付ピン組立体（特許文献１の図１では左上側のツースを固定する取付ピン組立体）のボルトの頭（操作頭部）は、隣のツースに対向する内側に配置される。よって、操作頭部が外側からは視認できず、操作頭部の緩み又は破損等の異常を察知することが困難である。
【０００５】
本発明は、上記実状に鑑みてなされたものであり、操作頭部の異常を容易に察知させることができるツース盤を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係るツース盤は、バケットの複数のアダプタに取付ピンユニットにより固定されるツース盤であって、前記複数のアダプタが並ぶ方向である左右方向に接続された状態で並べられている複数のツースピースを備え、前記複数のツースピースは、それぞれ、前記アダプタが挿入可能なアダプタ接続部を備え、前記アダプタ接続部は、前記左右方向に前記アダプタを介して対面する第１及び第２側壁部を備え、前記第１側壁部には、前記左右方向に前記アダプタを貫くように延びる前記取付ピンユニットの軸方向の一端に設けられる工具により回転操作される操作頭部が位置する頭部操作孔が形成され、前記第２側壁部には、前記取付ピンユニットの軸方向の他端に設けられる回り止め頭部が位置する回り止め孔が形成され、前記複数のツースピースのうち前記左右方向の両端に位置する左端ツースピースと右端ツースピースの前記頭部操作孔は、左右両外側に露出するように位置する。
【発明の効果】
【０００７】
本発明によれば、操作頭部の異常を容易に察知させることができるツース盤を提供することができる。
【図面の簡単な説明】
【０００８】

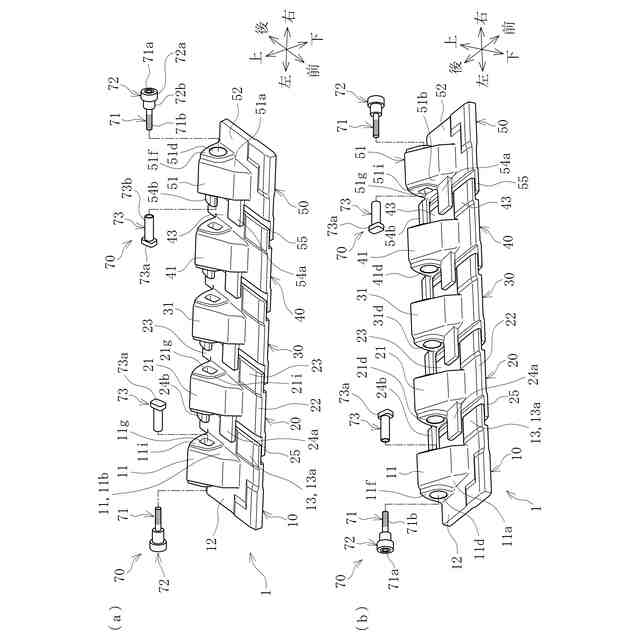

（ａ），（ｂ）は本発明の一実施形態に係るツース盤の斜視図である。

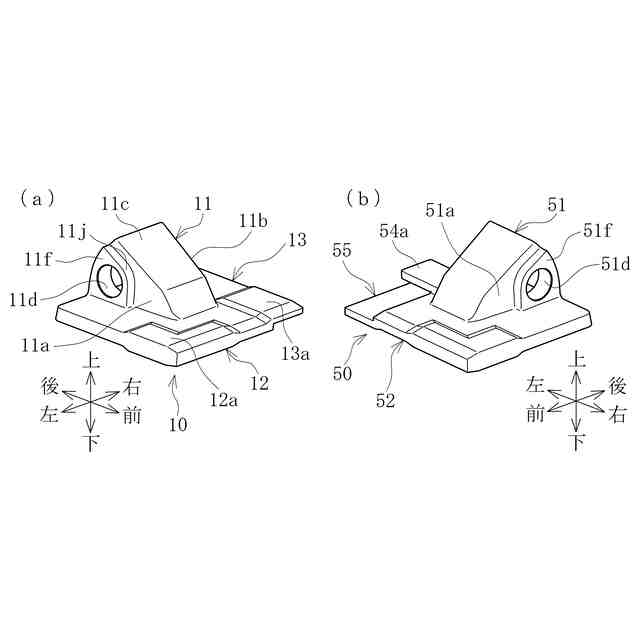

（ａ）は本発明の一実施形態に係る左端ツースピースの斜視図であり、（ｂ）は本発明の一実施形態に係る右端ツースピースの斜視図である。

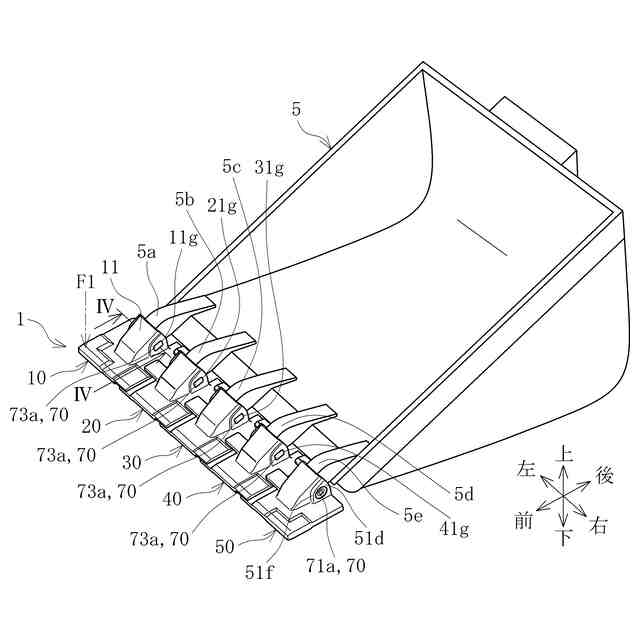

本発明の一実施形態に係るバケットのアダプタに装着された状態のツース盤の斜視図である。

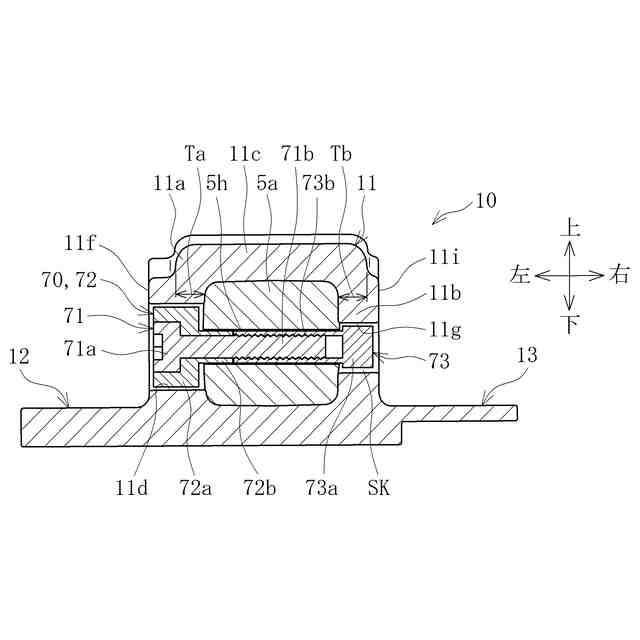

図３のＩＶ－ＩＶ線の断面図である。

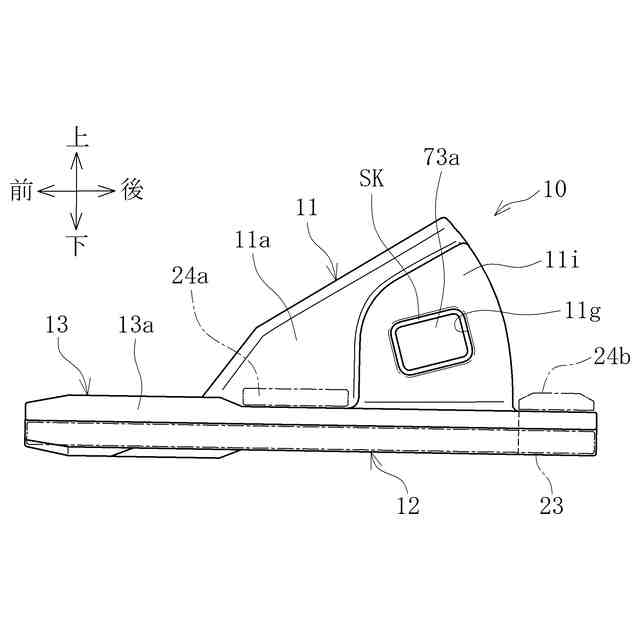

本発明の一実施形態に係る左端ツースピースの側面図である。
【発明を実施するための形態】
【０００９】
本発明の一実施形態に係るツース盤について図面を参照して説明する。
図３に示すように、ツース盤１は、バケット５の先端側のアダプタ５ａ～５ｅに装着可能であり、平爪とも呼ばれる。バケット５は、建設機械の一種であるショベルカーのアームに回転可能に装着されている。
以下の説明において左右方向、上下方向及び前後方向は、バケット５のツース盤１をショベルカーの運転者に向けたときの運転者の視点を基準とした方向であり、前方向とは手前方向を指し、後方向とは奥行き方向を指す。
【００１０】
ツース盤１は、左端ツースピース１０と、複数の中間ツースピース２０，３０，４０と、右端ツースピース５０と、を備える。
５つのツースピース１０，２０，３０，４０，５０は、左右方向に並べられて接続された状態で設けられている。左端ツースピース１０は、ツースピース１０，２０，３０，４０，５０のうち左側の端部に位置し、右端ツースピース５０は、ツースピース１０，２０，３０，４０，５０のうち右側の端部に位置する。
（【００１１】以降は省略されています）
