公開番号2025070038
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180067
出願日2023-10-19
発明の名称太陽光発電パネルを利用したポータブル電源装置
出願人エアマル株式会社,テクノエース株式会社
代理人個人
主分類H02J 9/06 20060101AFI20250424BHJP(電力の発電,変換,配電)
要約【課題】新築工事現場における電動工具等へのAC100ボルト電源を供給するポータブルAC100ボルト電源装置を提供する。

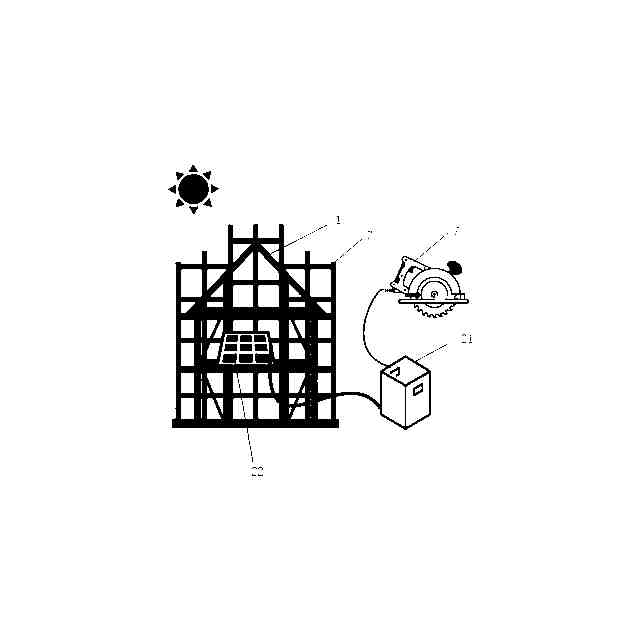

【解決手段】太陽光発電パネル→バッテリー→DC―ACインバーター装置でAC100ボルト電源装置を構成し、太陽発電パネルは新築現場に設置の足場を利用して取り付ける。太陽光発電パネルでバッテリーを充電する装置を提供することにより新築工事現場で使用する電動工具、電動ノコギリ、電動ドリル等を円滑に使用できる。
【選択図】図2
特許請求の範囲【請求項１】

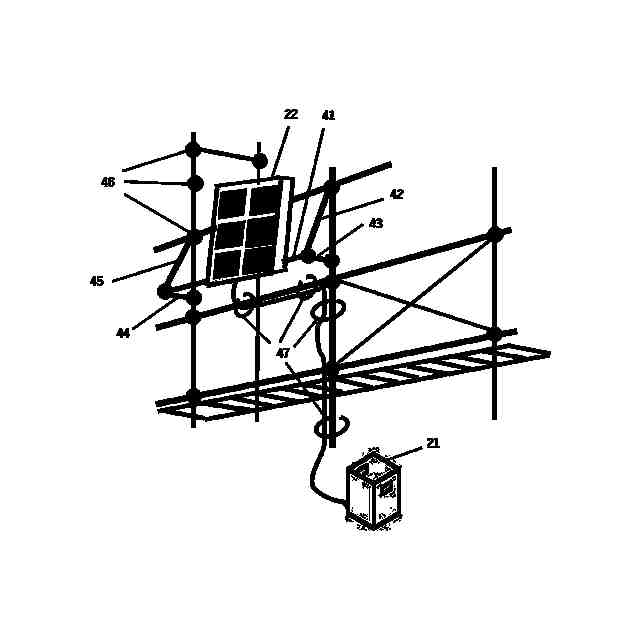

工事現場に於ける電源の供給を、バッテリーとＤＣ－ＡＣインバーター装置で形成し、さらにバッテリーへの充電方法を太陽光発電パネルの発電を利用して充電し、太陽光発電パネルは工事現場の足場パイプに取り付けたことを特徴とするポータブル電源装置。
続きを表示（約 61 文字）【請求項２】

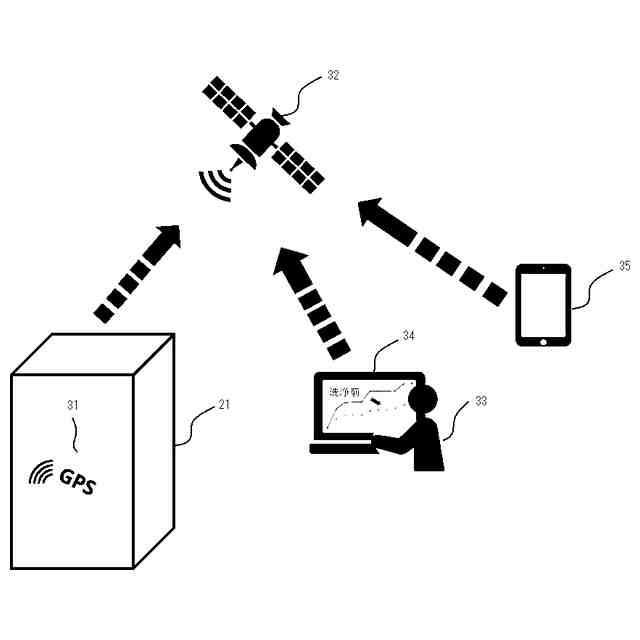

請求項１に記載の装置において、ＧＰＳ防犯装置を装着したことを特徴とするポータブル電源装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、工事現場等に使う電動工具用のＡＣ１００ボルト電源を提供するポータブル電源装置に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
新築工事現場に於いては、電動工具用のＡＣ１００ボルト電源は仮設電柱を設置し、電力会社にＡＣ１００ボルトケーブル引き込みの申請手続を行こない、電力会社の既設の電柱からＡＣ１００ボルトのケーブルを引き込み、ＡＣ１００ボルト用の屋外用の電源ボックスを仮設の電柱に設置し、電源ボックス内のコンセントに電動工具類（電動丸ノコギリ、電動ドリル等）のプラグを差し込んで使用している状況がある。
【０００３】
別の手段として、ポータブルＡＣ１００ボルト電源装置としては、従前から市販されているガソリンエンジン式ポータブル発電機を新築工事現場に持込み、ＡＣ１００ボルト電源を使用している状況がある。
【０００４】
新築工事現場で仮設のＡＣ１００ボルト電源を引き込む手段の解決策として、ポータブル電源装置を使用する方法として特許文献１が出願されている。
【０００５】
また移動式のＡＣ１００ボルト電源装置としては、特許文献２、特許文献３が出願されている。
【先行技術文献】
【特許文献】
【０００６】
実登第３０３４６５５号公報
特許第２８７７１６号公報
特開２０１９－７３１３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】

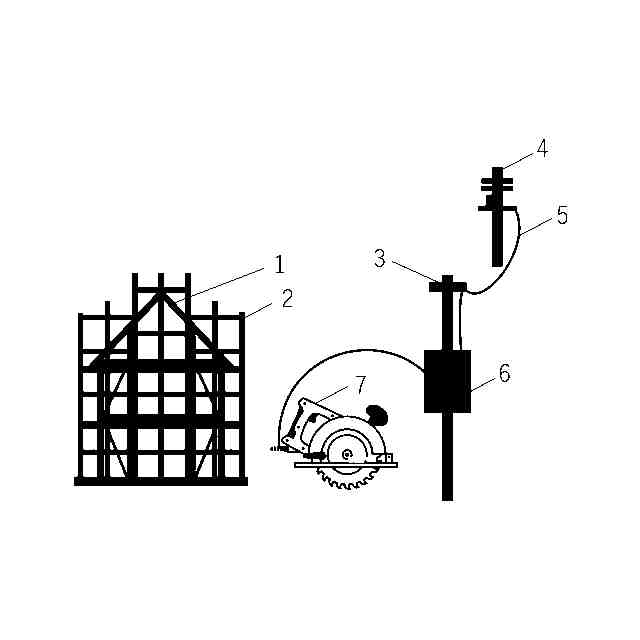

図１は従前の仮設電柱３を設置してＡＣ１００ボルト電源を供給する方法を説明する図である。
電力会社の既設の電柱４から電線５を通してＡＣ１００ボルト電源を供給する方法である。
新築建物１の周辺には、足場２を設営してある。屋根貼り工事、外壁工事等を円滑に効率よく進めるには足場の設営は必須である。
また主として屋内工事には電動工具を使用して効率的に作業を行っている。電動工具を使用するには、ＡＣ１００ボルト電源は必須である。
仮設電柱３には、屋外用の電源ボックス６が取り付けられている。電動工具、電動ノコギリ７の電源コードは、電源ボックス６内のコンセントに差し込むことにより電動ノコギリ７は使用できる。
【０００８】
特許文献１は、新築工事現場で仮設のＡＣ１００ボルト電源を引き込んで、バッテリーＤＣ電圧をＤＣ－ＡＣインバーター装置と組み合わせて併用して使用する方法を提供し、バッテリー使用上の課題の解決を提供している。当該発明では、バッテリー容量が切れた場合に対応、専用充電器で複数個のバッテリーをまとめて充電できるように工夫したことを特徴にしている。
【０００９】
特許文献２，特許文献３は、移動式の電源供給を太陽光発電パネルとバッテリーとインバーター装置を組み合わせてＡＣ１００ボルト電源装置を構成している。
太陽光発電パネルを複数枚車両に積み込むあるいはトレーラの屋根に太陽光発電パネルを複数個設置する方法でＡＣ１００ボルト電源を供給している。
特許文献２，特許文献３は、災害時の非常用電源に対応する目的であるため、大形で新築現場に必要なコンパクトなポータブル電源装置には相応しくない。
【００１０】
ポータブル電源装置としては、前記したガソリンエンジン搭載の発電機が一般的である。しかし騒音の発生、排ガスの発生、さらにガソリンを頻繁に供給する必要がある、火災の心配がある等の欠点がある。
また新築工事現場等のＡＣ１００ボルト電源装置に必要な出力容量のガソリンエンジン式発電機は、重量も７０ｋｇ程度、外形も１００リットル容量程度の重量物で移動に困難がある。
（【００１１】以降は省略されています）
