公開番号2025069317
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025015900,2022000549
出願日2025-02-03,2022-01-05
発明の名称電池
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類H01M 50/105 20210101AFI20250422BHJP(基本的電気素子)
要約【課題】外装体の接合部の角部で皺の発生を抑え、外装体の破損の発生を抑制する。
【解決手段】平面視で四角形である電極体を外装体に収容した電池であって、外装体には電極体を収容する平面視で四角形である凹部を有するとともに、その外周端部に接合部を備え、凹部の角部には接合部に向けて延びる突起を有する。
【選択図】図1
特許請求の範囲【請求項１】
平面視で四角形である電極体を外装体に収容した電池であって、
前記外装体には前記電極体を収容する平面視で四角形である凹部を有するとともに、その外周端部に接合部を備え、
前記凹部の角部には前記接合部に向けて延びる突起を有する、
電池。
続きを表示（約 68 文字）【請求項２】
前記突起は、前記外装体の内側において前記接合部と前記電極体との間に空洞を形成する、請求項１に記載の電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電極体及び該電極体を封止する外装体を有する電池に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、矩形状の電極体をラミネートフィルム（外装体）で密閉した電池であって、矩形状の電極体の角部とラミネートフィルムとの間にスペーサを配置する構成が開示されている。これによりラミネートフィルムの特に角部に皺が集中して発生することを抑制し、ラミネートフィルムの金属箔層の破損を防止して、電池性能の劣化を防止することができる旨が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３９２７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、特許文献１に記載のようなスペーサを配置したときであっても角部に皺が発生する現象が確認され、ラミネートフィルムに破損が発生することがあった。
【０００５】
上記背景技術に鑑み、本開示では外装体の接合部の角部で皺の発生を抑え、外装体の破損の発生を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本願は、平面視で四角形である電極体を外装体に収容した電池であって、外装体には電極体を収容する平面視で四角形である凹部を有するとともに、その外周端部に接合部を備え、凹部の角部には接合部に向けて延びる突起を有する、電池を開示する。
【０００７】
突起は、外装体の内側において接合部と電極体との間に空洞を形成するように構成されていてもよい。
【発明の効果】
【０００８】
本開示の電池によれば、凹部の角部の強度を高め、皺の発生の原因となる外装体の余りを吸収することができ、外装体の破損を抑制することができる。
【図面の簡単な説明】
【０００９】

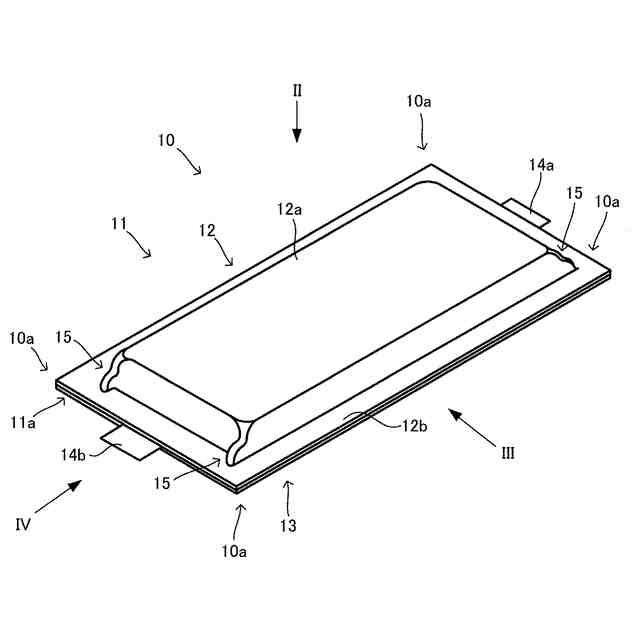

図１は全固体電池１０の外観斜視図である。

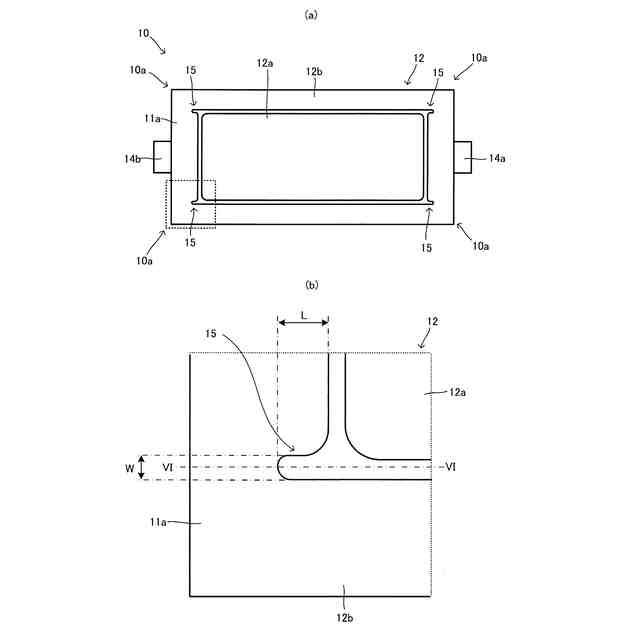

図２（ａ）は全固体電池１０の平面図、図２（ｂ）は図２（ａ）の一部を拡大した図である。

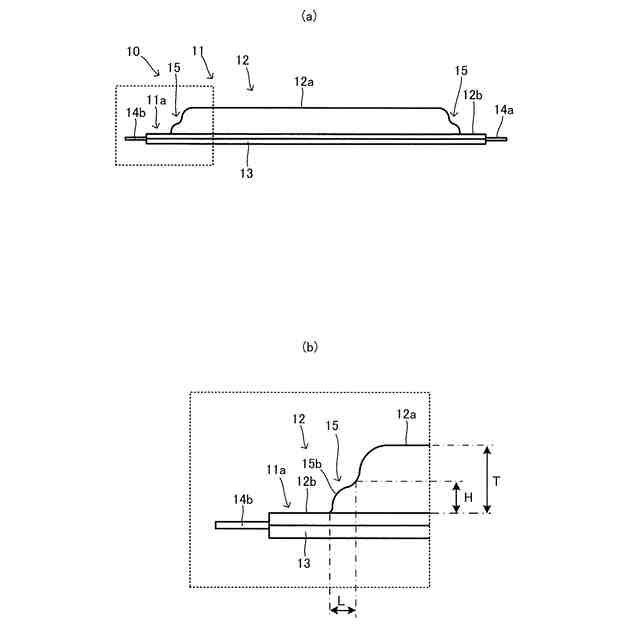

図３（ａ）は全固体電池１０の正面図、図３（ｂ）は図３（ａ）の一部を拡大した図である。
図４（ａ）は全固体電池１０の側面図、図４（ｂ）は図４（ａ）の一部を拡大した図である。

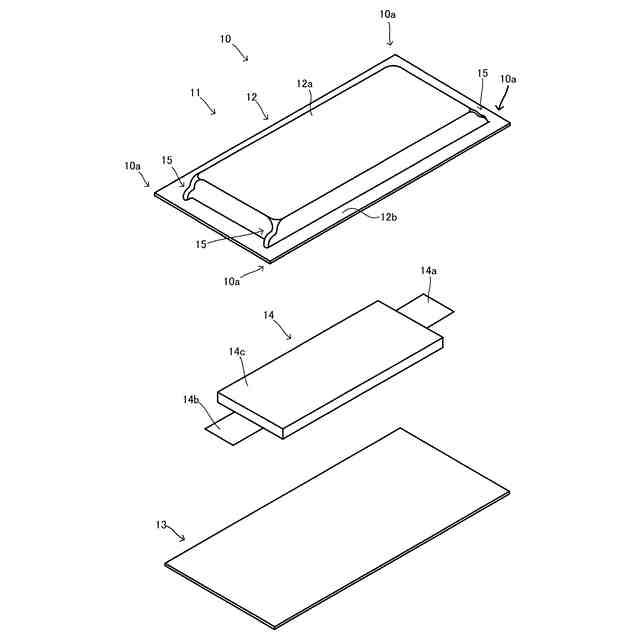

図５は全固体電池１０の分解斜視図である。

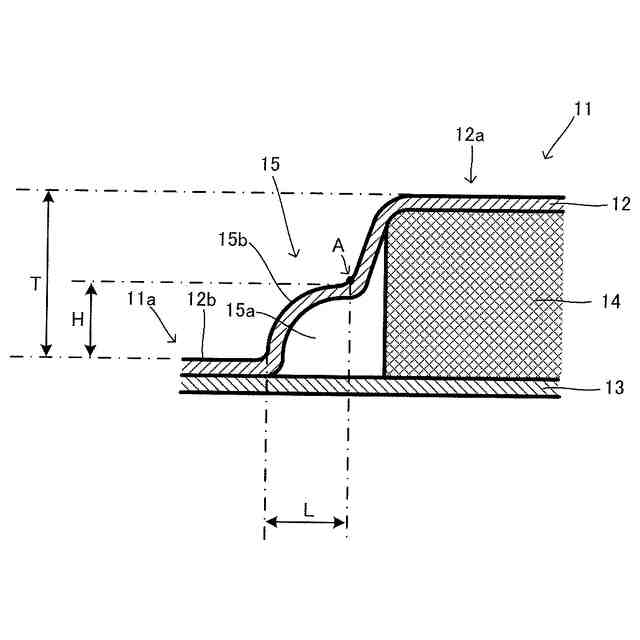

図６はＶＩ－ＶＩ断面図である。

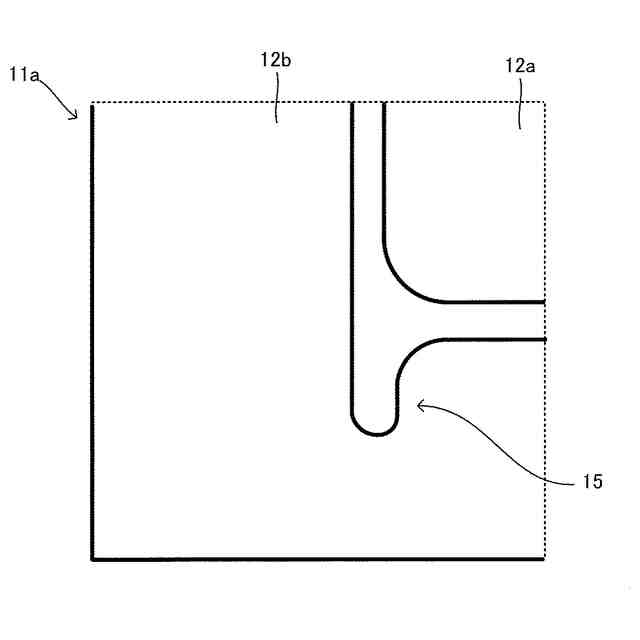

図７は他の例にかかる突起１５の形態を説明する図である。

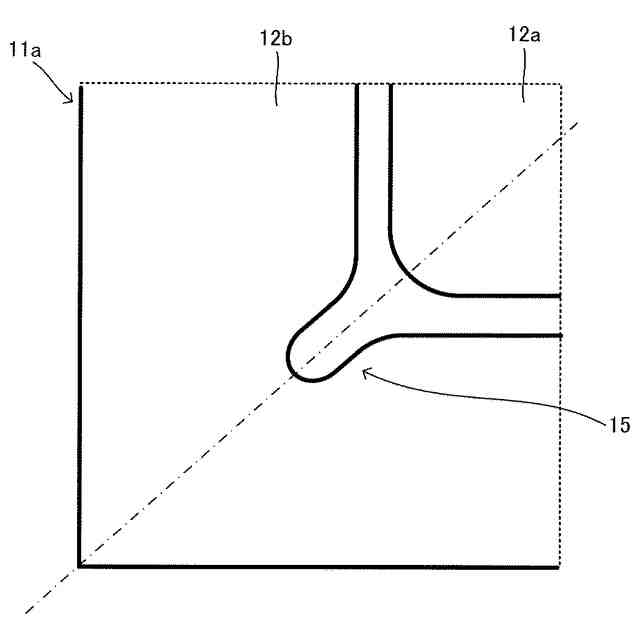

図８は他の例にかかる突起１５の形態を説明する図である。

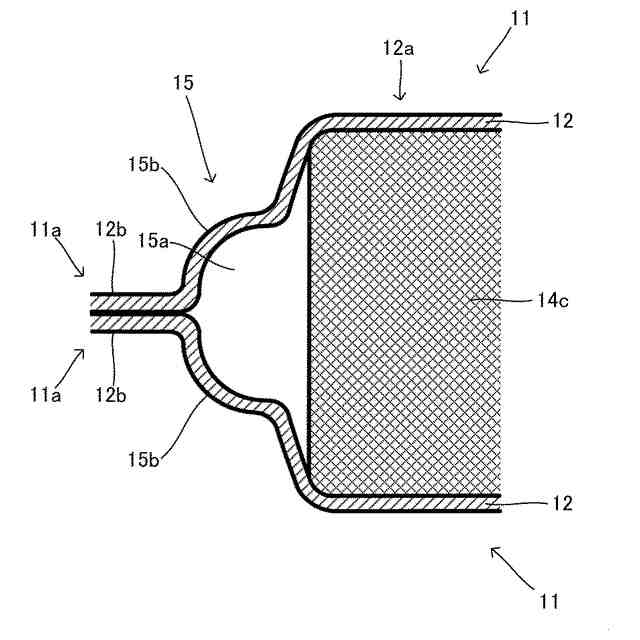

図９は他の形態の全固体電池を説明する図である。
図１０は比較例の結果を示す図である。
図１１は実施例の結果を示す図である。
【発明を実施するための形態】
【００１０】
１．電池
図１～図６には１つの形態にかかる全固体電池１０を説明する図を示した。ここでは１つの典型的な例として全固体電池により説明するが、本開示は必ずしも全固体電池である必要はなく、電極体及びこれを封止する外装体を有する電池に対して適用可能である。図１は外観斜視図、図２（ａ）は平面図（図１の矢印ＩＩの方向から見た図）、図２（ｂ）は図２（ａ）の点線で囲んだ部分の拡大図、図３（ａ）は正面図（図１の矢印ＩＩＩで示した方向から見た図）、図３（ｂ）は図３（ａ）の点線で囲んだ部分の拡大図、図４（ａ）は側面図（図１の矢印ＩＶの方向から見た図）、図４（ｂ）は図４（ａ）の点線で囲んだ部分の拡大図、図５は分解斜視図である。
図６は図２（ｂ）にＶＩ－ＶＩで示した線に沿った断面の一部である。
（【００１１】以降は省略されています）
