公開番号
2025068472
公報種別
公開特許公報(A)
公開日
2025-04-28
出願番号
2023178417
出願日
2023-10-16
発明の名称
足場構造体及び足場構築方法
出願人
株式会社竹中工務店
代理人
弁理士法人太陽国際特許事務所
主分類
E04G
3/00 20060101AFI20250421BHJP(建築物)
要約
【課題】足場の支持部材を地盤から立ち上げる場合と比較して、底盤コンクリートの施工性を高められる足場構造体及び足場構築方法を提供する。

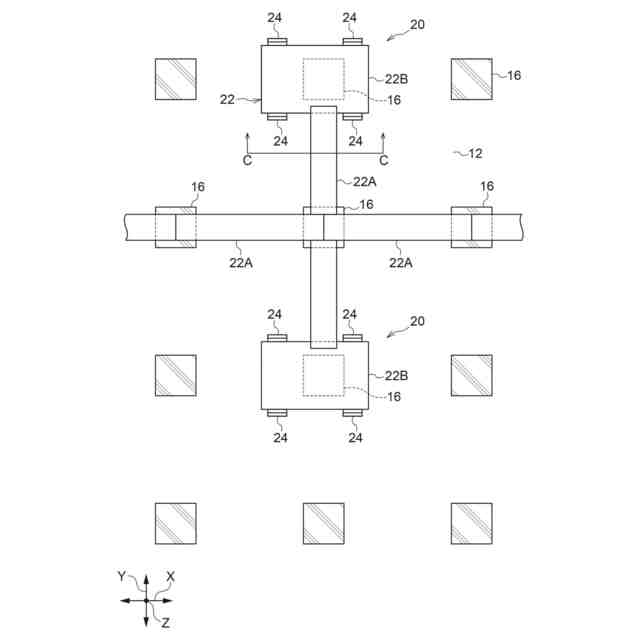

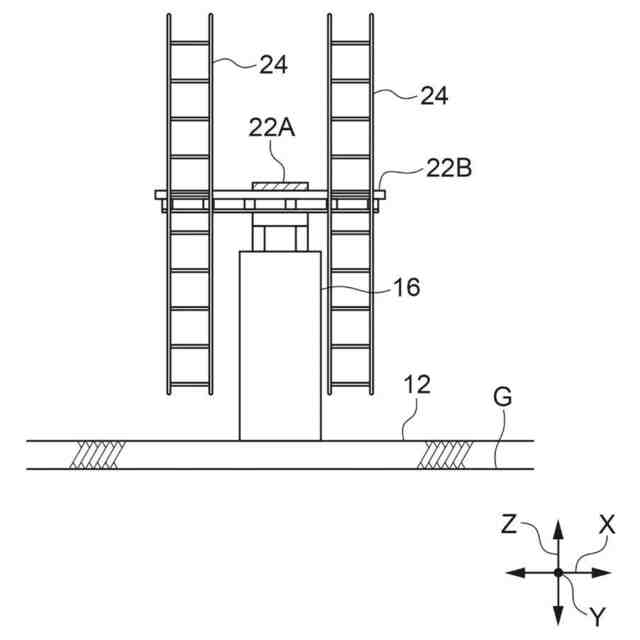

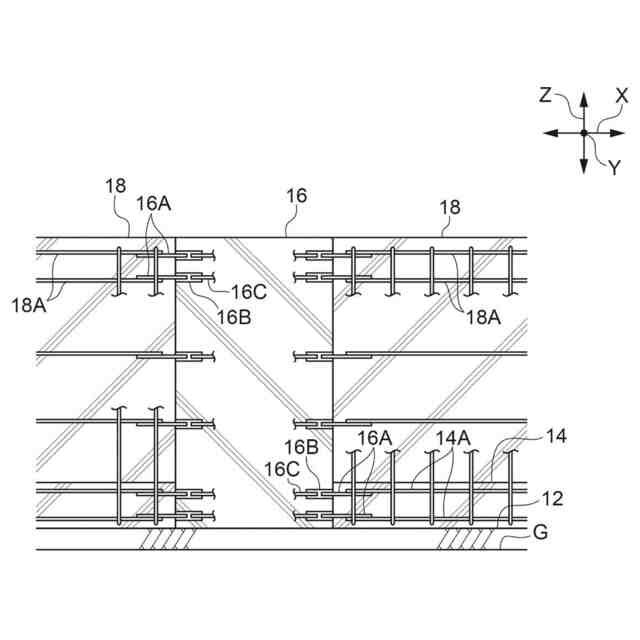

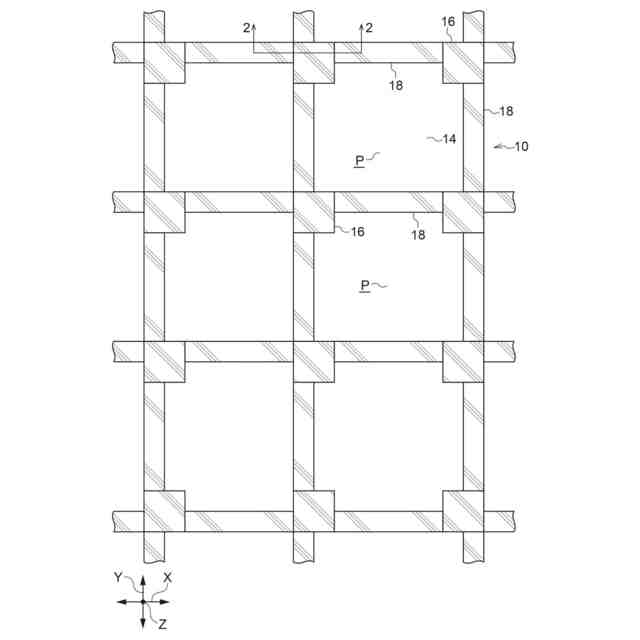

【解決手段】足場構造20は、地盤上に打設された底部コンクリート(捨てコンクリート12)と、底部コンクリート上に配置された複数の柱状の基礎部材16と、基礎部材16に支持され、基礎部材16間に架け渡された足場構造体22と、足場構造体22から吊り下げられた梯子24と、を備える。
【選択図】図4A
特許請求の範囲
【請求項1】
地盤上に打設された底部コンクリートと、
前記底部コンクリート上に配置された複数の柱状の基礎部材と、
前記基礎部材に支持され、前記基礎部材間に架け渡された足場構造体と、
前記足場構造体から吊り下げられた梯子と、
を備えた足場構造。
続きを表示(約 430 文字)
【請求項2】
前記底部コンクリートの上方に打設された底盤コンクリートを備え、
前記梯子の下端部は、前記底盤コンクリートの上面より上方に配置されている、
請求項1に記載の足場構造。
【請求項3】
前記基礎部材の上方には、
前記足場構造体として、前記基礎部材の外側へ張り出した矩形状の踊り場が形成され、
前記梯子は前記踊り場から吊り下げられている、
請求項1又は2に記載の足場構造。
【請求項4】
地盤上に底部コンクリートを打設する工程と、

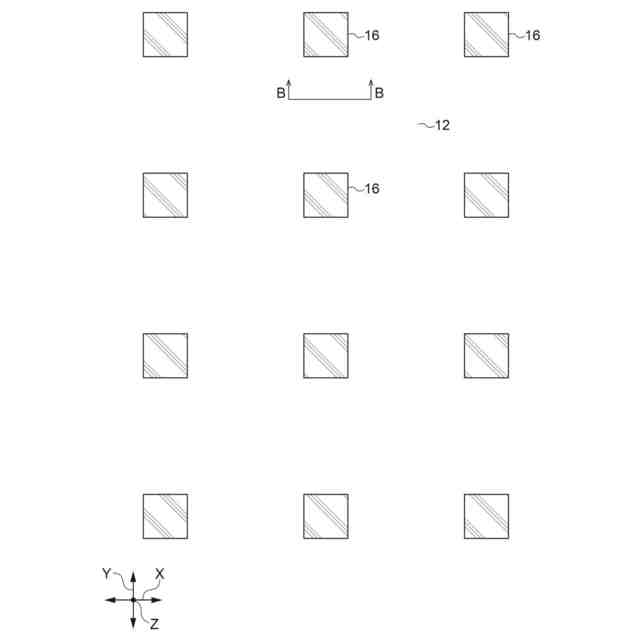

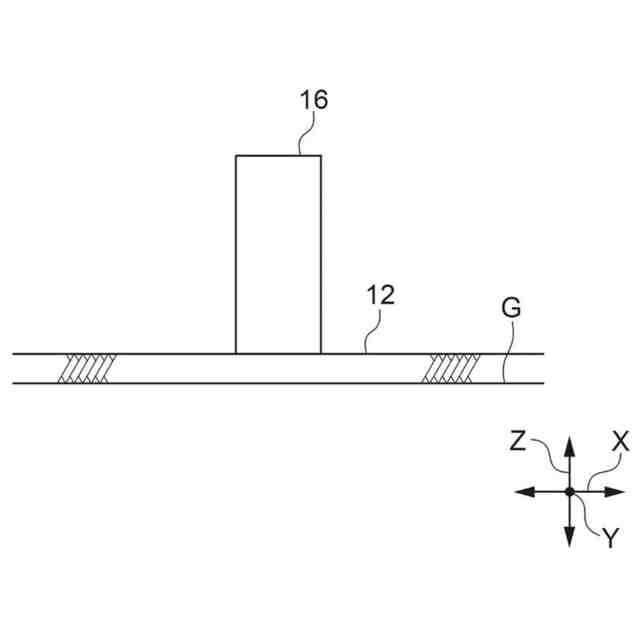

前記底部コンクリート上に複数の柱状の基礎部材を配置する工程と、

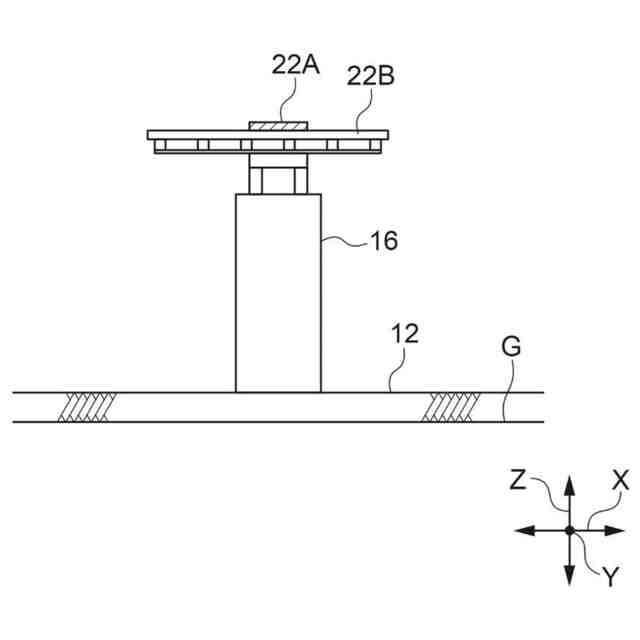

前記基礎部材に支持させた足場構造体を前記基礎部材間に架け渡す工程と、
前記足場構造体から梯子を吊り下げる工程と、
前記底部コンクリートの上方に、前記梯子の下端面と隙間を空けて底盤コンクリート打設する工程と、
を備えた足場構築方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、足場構造体及び足場構築方法に関する。
続きを表示(約 1,300 文字)
【背景技術】
【0002】
下記特許文献1には、プレキャスト柱部材の上部に、足場の上縁部を回動自在に固定した、足場内蔵プレキャスト部材が記載されている。この足場内蔵プレキャスト部材では、建設現場において、足場を上側に開いて支持部材を用いて地盤上に支えることにより、作業用の足場を設置する。
【先行技術文献】
【特許文献】
【0003】
特開2000-282620号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
上記特許文献1に示された足場内蔵プレキャスト部材では、足場を支持する支持部材が、地盤から立ち上げられる。このため、例えば地盤面に、べた基礎などの底盤コンクリートを形成する場合は、支持部材を撤去してからコンクリートを打設する必要がある。係る場合はコンクリートの打設作業が難しい。または、支持部材のある部分を囲って周囲にコンクリートを打設して、支持部材のある部分のコンクリートを後打ちする必要がある。係る場合は、施工手間がかかる。
【0005】
本発明は、上記事実を考慮し、足場の支持部材を地盤から立ち上げる場合と比較して、底盤コンクリートの施工性を高められる足場構造体及び足場構築方法を提供することを目的とする。
【課題を解決するための手段】
【0006】
請求項1の足場構造は、地盤上に打設された底部コンクリートと、前記底部コンクリート上に配置された複数の柱状の基礎部材と、前記基礎部材に支持され、前記基礎部材間に架け渡された足場構造体と、前記足場構造体から吊り下げられた梯子と、を備える。
【0007】
請求項1の足場構造では、足場構造体が基礎部材に支持されている。また、足場構造体からは梯子が吊り下げられている。これにより、作業員は、足場構造体から底部コンクリートの上へ移動して、基礎梁の配筋作業などを実施できる。また、足場構造体を支持する支持脚を底部コンクリートから立ち上げる必要がない。このため、足場構造体を撤去せずに、底部コンクリートの上方に底盤コンクリートを打設することができる。これにより、底盤コンクリートの施工性を高められる。
【0008】
請求項2の足場構造は、請求項1に記載の足場構造において、前記底部コンクリートの上方に打設された底盤コンクリートを備え、前記梯子の下端部は、前記底盤コンクリートの上面より上方に配置されている。
【0009】
請求項2の足場構造では、梯子の下端部が、底部コンクリートの上方に打設された底盤コンクリートの上面より上方に配置されている。このため、底盤コンクリートを打設する際に梯子を撤去する必要がない。
【0010】
請求項3の足場構造は、請求項1又は2に記載の足場構造において、前記基礎部材の上方には、前記足場構造体として、前記基礎部材の外側へ張り出した矩形状の踊り場が形成され、前記梯子は前記踊り場から吊り下げられている。
(【0011】以降は省略されています)
