公開番号2025068066
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025025289,2022538551
出願日2025-02-19,2020-07-22
発明の名称加工システム
出願人株式会社ニコン
代理人個人
主分類B23K 26/00 20140101AFI20250417BHJP(工作機械;他に分類されない金属加工)
要約【課題】物体を適切に加工する加工システムを提供する。
【解決手段】加工システムは、物体にエネルギービームを照射する照射系と、エネルギービームで照射される造形材料を供給する材料供給部材と、物体の表面の高さに関する情報を取得する計測装置と、計測装置の計測結果に基づいて、材料供給部材と物体の表面との間の距離を変更する距離変更装置とを備える。
【選択図】図1
特許請求の範囲【請求項１】
物体にエネルギービームを照射する照射系と、
前記エネルギービームで照射される造形材料を供給する材料供給部材と、
前記物体の表面の高さに関する情報を取得する計測装置と、
前記計測装置の計測結果に基づいて、前記材料供給部材と前記表面との間の距離を変更する距離変更装置と
を備え、
前記距離変更装置は、前記表面の高さが所望の高さより低い場合には、前記材料供給部材と前記表面との間の距離を長くするよう変更し、前記表面の高さが所望の高さより高い場合には、前記材料供給部材と前記表面との間の距離を短くするよう変更する加工システム。
続きを表示（約 1,100 文字）【請求項２】
前記物体の表面の高さに関する情報は、前記物体の高さを示す情報及び前記物体の理想的な高さを示す情報の少なくとも一つを含む
請求項１に記載の加工システム。
【請求項３】
前記物体の表面の高さに関する情報は、前記物体の高さと前記物体の理想的な高さとの差に関する情報を含む
請求項１又は２に記載の加工システム。
【請求項４】
物体にエネルギービームを照射する照射系と、
前記エネルギービームで照射される造形材料を供給する材料供給部材と、
前記物体の表面の高さに関する情報を取得する計測装置と、
前記計測装置の計測結果に基づいて、前記材料供給部材と前記表面との間の距離を変更する距離変更装置と
を備える加工システム。
【請求項５】
前記物体の表面の高さに関する情報は、前記物体の高さを示す情報及び前記物体の理想的な高さを示す情報の少なくとも一つを含む
請求項４に記載の加工システム。
【請求項６】
前記物体の表面の高さに関する情報は、前記物体の高さと前記物体の理想的な高さとの差に関する情報を含む
請求項４又は５に記載の加工システム。
【請求項７】
前記照射系を第１の移動方向に移動させる移動装置を更に備え、
前記計測装置は、前記第１の移動方向における前方における前記表面の高さに関する情報を取得する
請求項１から６のいずれか一項に記載の加工システム。
【請求項８】
前記物体の加工前に、前記照射系を制御するための照射系制御情報を取得する取得部と、
前記取得部によって取得された前記照射系制御情報に基づいて前記照射系を制御する制御部と
を更に備え、
前記物体の加工開始後に、前記照射系制御情報を変更することなしに、前記距離変更装置によって前記材料供給部材と前記表面との間の距離を変更することにより、造形量を制御する
請求項１から７のいずれか一項に記載の加工システム。
【請求項９】
前記距離変更装置は、前記材料供給部材を制御して前記材料供給部材を動かす
請求項１から８のいずれか一項に記載の加工システム。
【請求項１０】

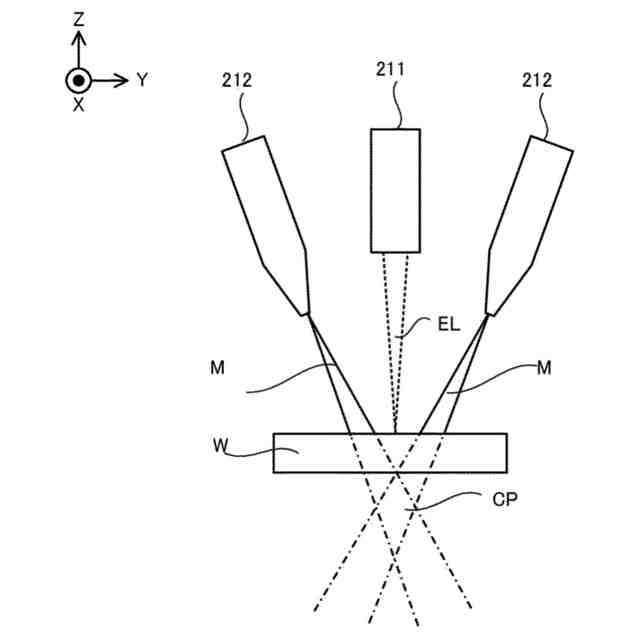

前記材料供給部材は、異なる方向を向いた複数の材料供給口から前記造形材料を供給し、
前記距離変更装置によって前記材料供給部材を動かすことにより、前記複数の材料供給口から供給される前記造形材料の集中領域を変更する
請求項９に記載の加工システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、物体を加工する加工システムの技術分野に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
物体を加工する加工システムの一例が、特許文献１に記載されている。このような加工システムが有する技術的課題の一つとして、物体を適切に加工することがあげられる。
【先行技術文献】
【特許文献】
【０００３】
米国特許公開第２０１６／０３７５５２１Ａ１号
【発明の概要】
【０００４】
第１の態様によれば、物体にエネルギービームを照射する照射系と、前記エネルギービームで照射される造形材料を供給する材料供給部材と、前記物体の表面の高さに関する情報を取得する計測装置と、前記計測装置の計測結果に基づいて、前記材料供給部材と前記表面との間の距離を変更する距離変更装置とを備え、前記距離変更装置は、前記表面の高さが所望の高さより低い場合には、前記材料供給部材と前記表面との間の距離を長くするよう変更し、前記表面の高さが所望の高さより高い場合には、前記材料供給部材と前記表面との間の距離を短くするよう変更する加工システムが提供される。
【０００５】
第２の態様によれば、物体にエネルギービームを照射する照射系と、前記エネルギービームで照射される造形材料を供給する材料供給部材と、前記物体の表面の高さに関する情報を取得する計測装置と、前記計測装置の計測結果に基づいて、前記材料供給部材と前記表面との間の距離を変更する距離変更装置とを備える加工システムが提供される。
【０００６】
第３の態様によれば、物体にエネルギービームを照射する照射系と、前記エネルギービームで照射される造形材料を供給する材料供給部材と、前記物体の表面の高さに関する情報を取得する計測装置と、前記計測装置の計測結果に基づいて、前記材料供給部材の方向を変化させる方向変更装置とを備える加工システムが提供される。
【０００７】
第４の態様によれば、物体にエネルギービームを照射する照射系と、前記エネルギービームで照射される造形材料を供給する材料供給部材と、前記物体の表面の高さに関する情報を取得する計測装置と、前記計測装置の計測結果に基づいて、前記造形材料の供給量を変更する材料供給制御装置とを備える加工システムが提供される。
【０００８】
第５の態様によれば、物体にエネルギービームを照射する照射系と、前記エネルギービームが照射される造形材料を供給する材料供給部材と、前記物体の表面の位置に関する情報を取得する計測装置と、前記計測装置の計測結果に基づいて、前記材料供給部材を制御する材料供給制御装置とを備える加工システムが提供される。
【０００９】
第６の態様によれば、物体にエネルギービームを照射する照射系と、前記エネルギービームが照射される造形材料を供給する材料供給部材と、前記物体の表面の高さが所望の高さよりも低い場合に、前記材料供給部材と前記表面との間の距離を長くするよう変更する距離変更装置とを備える加工システムが提供される。
【００１０】
第７の態様によれば、物体にエネルギービームを照射する照射系と、前記エネルギービームが照射される造形材料を供給する材料供給部材と、前記物体の表面の高さが所望の高さよりも低い場合に、前記材料供給部材によって供給される前記造形材料の集中領域と前記表面との間の距離を短くするよう変更する集中領域変更装置とを備える加工システムが提供される。
（【００１１】以降は省略されています）
