公開番号2025066608
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023176341
出願日2023-10-11
発明の名称潤滑剤組成物、転写装置、及び画像形成装置
出願人富士フイルムビジネスイノベーション株式会社
代理人弁理士法人太陽国際特許事務所
主分類C10M 171/06 20060101AFI20250416BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】中間転写ベルトへの供給性を確保しつつ、中間転写ベルトから凹凸を有する紙に対してトナーの高い転写性が得られる潤滑剤組成物の提供。
【解決手段】中間転写方式の電子写真画像形成方法において中間転写ベルト上に供給される潤滑剤組成物であって、平均粒子径120nm以下の無機化合物粒子である固体潤滑剤粒子と、前記固体潤滑剤粒子の表面に存在し、前記潤滑剤組成物に対する含有量が0.01質量%以上20.00質量%以下である結着剤と、を含む潤滑剤組成物。
【選択図】なし
特許請求の範囲【請求項１】
中間転写方式の電子写真画像形成方法において中間転写ベルト上に供給される潤滑剤組成物であって、
平均粒子径１２０ｎｍ以下の無機化合物粒子である固体潤滑剤粒子と、
前記固体潤滑剤粒子の表面に存在し、前記潤滑剤組成物に対する含有量が０．０１質量％以上２０．００質量％以下である結着剤と、
を含む潤滑剤組成物。
続きを表示（約 570 文字）【請求項２】
前記無機化合物粒子の平均粒子径が１１５ｎｍ以下である、請求項１に記載の潤滑剤組成物。
【請求項３】
前記無機化合物粒子の平均粒子径が２０ｎｍ以上である、請求項１に記載の潤滑剤組成物。
【請求項４】
前記無機化合物粒子の平均粒子径が３０ｎｍ以上である、請求項３に記載の潤滑剤組成物。
【請求項５】
前記結着剤の前記潤滑剤組成物に対する含有量が０．１０質量％以上１５．００質量％以下である、請求項１に記載の潤滑剤組成物。
【請求項６】
前記結着剤が水溶性結着剤である、請求項１に記載の潤滑剤組成物。
【請求項７】
前記結着剤がポリビニルアルコールである、請求項６に記載の潤滑剤組成物。
【請求項８】
前記無機化合物粒子がシリカである、請求項１に記載の潤滑剤組成物。
【請求項９】
マルテンス硬度が３Ｎ／ｍｍ
２
以上３０Ｎ／ｍｍ
２
以下である、請求項１に記載の潤滑剤組成物。
【請求項１０】
マルテンス硬度が４Ｎ／ｍｍ
２
以上２０Ｎ／ｍｍ
２
以下である、請求項９に記載の潤滑剤組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、潤滑剤組成物、転写装置、及び画像形成装置に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
電子写真方式を用いた画像形成装置（複写機、ファクシミリ、プリンタ等）では、像保持体の表面に形成されたトナー像を記録媒体の表面に転写し、記録媒体上に定着して画像が形成される。なお、こうしたトナー像の記録媒体への転写には、例えば、中間転写ベルを用いた中間転写方式の画像形成装置が用いられている。そして、中間転写ベルトから記録媒体への転写性向上の観点から、中間転写ベルト上に潤滑剤を供給することが検討されている。
【０００３】
例えば、特許文献１には、「電子写真方式の画像形成装置で使用され、基材層及び表層を有する中間転写ベルトであって、前記表層が、少なくとも結着樹脂を含む材料で形成されたコート層と体積平均粒子径３０ｎｍ～２００ｎｍの無機微粒子からなり、該無機微粒子が、前記コート層の表面に偏在しかつ固定化されている中間転写ベルト」が開示されている。
【０００４】
特許文献２には、「電子写真方式の画像形成装置における像担持体に塗布されるための固形潤滑剤であって、脂肪酸金属塩とシリコーン樹脂粒子とを含む混合物であり、前記シリコーン樹脂粒子の個数平均一次粒子径が１０ｎｍ以上２５０ｎｍ以下である、固形潤滑剤」が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－０３９４３０号公報
特開２０１９－１２０８７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示の課題は、平均粒子径１２０ｎｍ超の無機化合物粒子である固体潤滑剤粒子のみを含有する潤滑剤組成物、潤滑剤組成物に対する結着剤の含有量が０．０１質量％未満である潤滑剤組成物、及び潤滑剤組成物に対する結着剤の含有量が２０質量％超である潤滑剤組成物に比べ、中間転写ベルトへの供給性を確保しつつ、中間転写ベルトから凹凸を有する紙に対してトナーの高い転写性が得られる潤滑剤組成物、並びに前記潤滑剤組成物を転写装置、及び画像形成装置を提供することである。
【課題を解決するための手段】
【０００７】
上記課題を解決するための手段は、以下の態様を含む。
＜１＞
中間転写方式の電子写真画像形成方法において中間転写ベルト上に供給される潤滑剤組成物であって、
平均粒子径１２０ｎｍ以下の無機化合物粒子である固体潤滑剤粒子と、
前記固体潤滑剤粒子の表面に存在し、前記潤滑剤組成物に対する含有量が０．０１質量％以上２０．００質量％以下である結着剤と、
を含む潤滑剤組成物。
＜２＞
前記無機化合物粒子の平均粒子径が１１５ｎｍ以下である、＜１＞に記載の潤滑剤組成物。
＜３＞
前記無機化合物粒子の平均粒子径が２０ｎｍ以上である、＜１＞又は＜２＞に記載の潤滑剤組成物。
＜４＞
前記無機化合物粒子の平均粒子径が３０ｎｍ以上である、＜３＞に記載の潤滑剤組成物。
＜５＞
前記結着剤の前記潤滑剤組成物に対する含有量が０．１０質量％以上１５．００質量％以下である、＜１＞～＜４＞のいずれか１項に記載の潤滑剤組成物。
＜６＞
前記結着剤が水溶性結着剤である、＜１＞～＜５＞のいずれか１項に記載の潤滑剤組成物。
＜７＞
前記結着剤がポリビニルアルコールである、＜６＞に記載の潤滑剤組成物。
＜８＞
前記無機化合物粒子がシリカである、＜１＞～＜７＞のいずれか１項に記載の潤滑剤組成物。
＜９＞
マルテンス硬度が３Ｎ／ｍｍ
２
以上３０Ｎ／ｍｍ
２
以下である、＜１＞～＜８＞のいずれか１項に記載の潤滑剤組成物。
＜１０＞
マルテンス硬度が４Ｎ／ｍｍ
２
以上２０Ｎ／ｍｍ
２
以下である、＜９＞に記載の潤滑剤組成物。
＜１１＞
表面にトナー像が転写される中間転写ベルトと、
像保持体の表面に形成されたトナー像を前記中間転写ベルトの表面に一次転写する一次転写部材を有する一次転写装置と、
前記中間転写ベルトの表面に接触して配置され、前記中間転写ベルトの表面に転写された前記トナー像を記録媒体の表面に二次転写する二次転写部材を有する二次転写装置と、
前記中間転写ベルトの表面をクリーニングするクリーニングブレードを有するクリーニング装置と、
前記中間転写ベルトの表面に接触して設けられ、前記中間転写ベルトの表面に＜１＞～＜１０＞のいずれか１項に記載の潤滑剤組成物を供給する潤滑剤供給装置と、
を備える転写装置。
＜１２＞
像保持体を有し、前記像保持体の表面にトナー像を形成するトナー像形成装置と、
前記像保持体の表面に形成された前記トナー像を記録媒体の表面に転写する転写装置であって、＜１１＞に記載の転写装置と、
を備える画像形成装置。
【発明の効果】
【０００８】
＜１＞又は＜６＞に係る発明によれば、平均粒子径１２０ｎｍ超の無機化合物粒子である固体潤滑剤粒子のみを含有する潤滑剤組成物、潤滑剤組成物に対する結着剤の含有量が０．０１質量％未満である潤滑剤組成物、及び潤滑剤組成物に対する結着剤の含有量が２０．００質量％超である潤滑剤組成物に比べ、中間転写ベルトへの供給性を確保しつつ、中間転写ベルトから凹凸を有する紙に対してトナーの高い転写性が得られる潤滑剤組成物が提供される。
＜２＞に係る発明によれば、平均粒子径１１５ｎｍ超の無機化合物粒子である固体潤滑剤粒子のみを含有する潤滑剤組成物に比べ、中間転写ベルトから凹凸を有する紙に対してトナーの高い転写性が得られる潤滑剤組成物が提供される。
＜３＞又は＜４＞に係る発明によれば、平均粒子径２０ｎｍ未満の無機化合物粒子である固体潤滑剤粒子のみを含有する潤滑剤組成物に比べ、中間転写ベルトから凹凸を有する紙に対してトナーの高い転写性が得られる潤滑剤組成物が提供される。
＜５＞に係る発明によれば、潤滑剤組成物に対する結着剤の含有量が０．１０質量％未満である潤滑剤組成物に比べ、中間転写ベルトへ供給される際に良好な供給性が得られる潤滑剤組成物が提供され、潤滑剤組成物に対する結着剤の含有量が１５．００質量％超である潤滑剤組成物に比べ、エンボス紙等の凹凸紙に対するトナーの転写性が向上される潤滑剤組成物が提供される。
＜７＞に係る発明によれば、結着剤としてステアリン酸亜鉛などに代表される金属石鹸のみを含有する潤滑剤組成物に比べ、実装時の解砕性に優れる潤滑剤組成物が提供される。
＜８＞に係る発明によれば、無機化合物粒子として窒化ホウ素などの鱗片状の無機化合物粒子のみを含有する潤滑剤組成物に比べ、中間転写ベルトから凹凸を有する紙に対してトナーの高い転写性が得られる潤滑剤組成物が提供される。
＜９＞又は＜１０＞に係る発明によれば、マルテンス硬度が３Ｎ／ｍｍ
２
未満である潤滑剤組成物に比べ、エンボス紙等の凹凸紙に対するトナーの転写性が向上される潤滑剤組成物が提供され、マルテンス硬度が３０Ｎ／ｍｍ
２
超である潤滑剤組成物に比べ、中間転写ベルトへの供給性が向上される潤滑剤組成物が提供される。
＜１１＞又は＜１２＞に係る発明によれば、平均粒子径１２０ｎｍ超の無機化合物粒子である固体潤滑剤粒子のみを含有する潤滑剤組成物、潤滑剤組成物に対する結着剤の含有量が０．０１質量％未満である潤滑剤組成物、及び潤滑剤組成物に対する結着剤の含有量が２０．００質量％超である潤滑剤組成物を備える場合に比べ、中間転写ベルトへの供給性を確保しつつ、中間転写ベルトから凹凸を有する紙に対してトナーの高い転写性が得られる転写装置及び画像形成装置が提供される
【図面の簡単な説明】
【０００９】

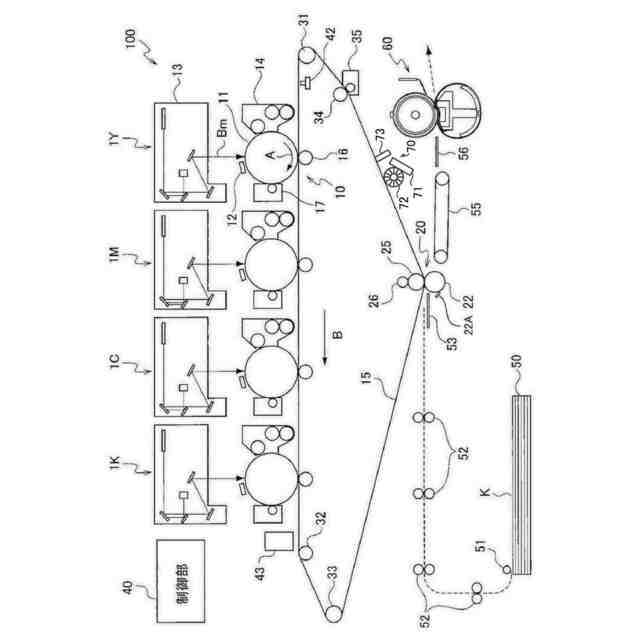

本実施形態に係る画像形成装置の一例を示す概略構成図である。

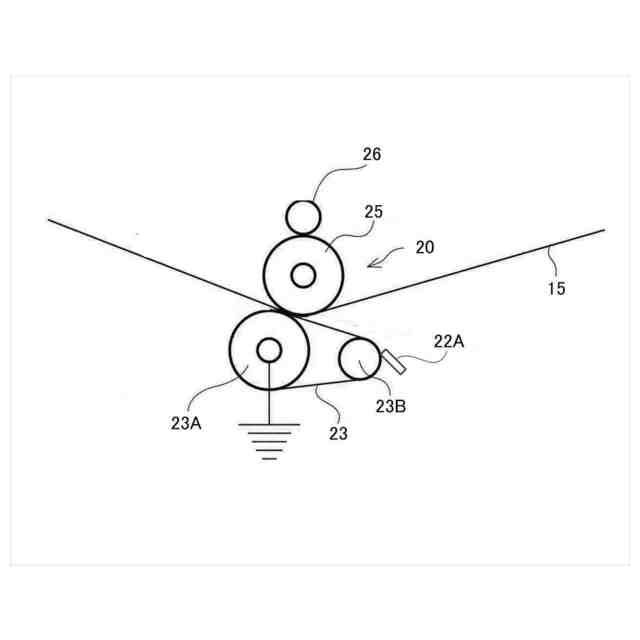

本実施形態に係る画像形成装置の他の一例における二次転写部周辺を示す概略構成図である。
【発明を実施するための形態】
【００１０】
以下に、本開示の一例である本実施形態について説明する。これらの説明及び実施例は実施形態を例示するものであり、実施形態の範囲を制限するものではない。
（【００１１】以降は省略されています）
