特許ウォッチ

公開番号2025068874
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178957
出願日2023-10-17
発明の名称クロム含有金属の温熱間塑性加工用水溶性潤滑離型剤
出願人大同化学株式会社
代理人個人
主分類C10M 173/02 20060101AFI20250422BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】クロム含有金属を、温熱間塑性加工する際に、潤滑性に優れた上で、六価クロムの生成を抑制できる温熱間塑性加工用水溶性潤滑離型剤を提供すること。
【解決手段】(A)有機低分子カルボン酸のアルカリ塩、(B)水溶性高分子化合物、(C)還元剤、及び(D)水を含有し、且つ
(A)成分、(B)成分及び(C)成分の配合割合が、(A)成分100質量部に対して、(B)成分が10～100質量部であり、(C)成分が2～40質量部である、クロム含有金属の温熱間塑性加工用水溶性潤滑離型剤。
【選択図】なし

特許請求の範囲【請求項１】
（Ａ）有機低分子カルボン酸のアルカリ塩、（Ｂ）水溶性高分子化合物、（Ｃ）還元剤、及び（Ｄ）水を含有し、且つ
（Ａ）成分、（Ｂ）成分及び（Ｃ）成分の配合割合が、（Ａ）成分１００質量部に対して、（Ｂ）成分が１０～１００質量部であり、（Ｃ）成分が２～４０質量部である、クロム含有金属の温熱間塑性加工用水溶性潤滑離型剤。
続きを表示（約 1,200 文字）【請求項２】
（Ａ）有機低分子カルボン酸のアルカリ塩が、有機低分子カルボン酸として、アジピン酸、セバシン酸、スベリン酸、アゼライン酸、ドデカン二酸、フタル酸、テレフタル酸、イソフタル酸、イタコン酸、トリメリット酸、ピロメリット酸、安息香酸、パラニトロ安息香酸、サリチル酸、２，３－ナフタレンジカルボン酸、２，６－ナフタレンジカルボン酸、及び２－ナフトエ酸よりなる群から選択される１種又は２種以上と、アルカリとして、エチルアミン、ジエチルアミン、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、メチルジエタノールアミン、モノイソプロパノールアミン、ジイソプロパノールアミン、トリイソプロパノールアミン、メチルエタノールアミン、ジグリコールアミン、ジエチルアミノエタノール、シクロヘキシルアミン、ベンジルアミン、水酸化ナトリウム、及び水酸化カリウムよりなる群から選択される１種又は２種以上との塩である、請求項１に記載のクロム含有金属の温熱間塑性加工用水溶性潤滑離型剤。
【請求項３】
（Ｂ）水溶性高分子化合物が、ポリアクリル酸、スチレン－マレイン酸共重合体、アクリル酸－無水マレイン酸共重合体、カルボキシメチルセルロース、イソブチレン－無水マレイン酸共重合体、及びメチルビニルエーテル－無水マレイン酸共重合体よりなる群から選択される１種又は２種以上のカルボン酸のアルカリ金属塩又はアミン塩である、請求項１又は２に記載のクロム含有金属の温熱間塑性加工用水溶性潤滑離型剤。
【請求項４】
（Ｃ）還元剤が、アスコルビン酸、アスコルビン酸ナトリウム、アスコルビン酸カリウム、アスコルビン酸カルシウム、エリソルビン酸、エリソルビン酸ナトリウム、エリソルビン酸カリウム、エリソルビン酸カルシウム、クエン酸、クエン酸ナトリウム、クエン酸カリウム、クエン酸カルシウム、グルコン酸、グルコン酸ナトリウム、グルコン酸カリウム、グルコン酸カルシウム、３，４，５－トリヒドロキシ安息香酸、亜硫酸ナトリウム、亜硫酸カリウム、亜硫酸カルシウム、亜硫酸マグネシウム、亜硫酸アンモニウム、亜硫酸水素ナトリウム、亜硫酸水素カリウム、亜硫酸水素カルシウム、亜硫酸水素アンモニウム、チオ硫酸ナトリウム、チオ硫酸カリウム、チオ硫酸アンモニウム、次亜硫酸ナトリウム、次亜硫酸カリウム、ピロ硫酸ナトリウム、ピロ亜硫酸カリウム、次亜リン酸ナトリウム、次亜リン酸カリウム、次亜リン酸カルシウム、次亜リン酸マグネシウム、次亜リン酸アンモニウム、エチレンジアミン四酢酸二ナトリウム、エチレンジアミン四酢酸カルシウム二ナトリウム、グルコース、フルクトース、ガラクトース、マルトース、ラクトース、ラクツロース、セロビオース、硫酸鉄（II）、カテキン、アントシアニン、タンニン、ルチン、イソフラボン、クルクミン、クロロゲン酸、エラグ酸、及びリグナンよりなる群から選択される１種又は２種以上である、請求項１又は２に記載のクロム含有金属の温熱間塑性加工用水溶性潤滑離型剤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、クロム含有金属を、温熱間塑性加工する際に、金型表面に塗布して適用される温熱間塑性加工用水溶性潤滑離型剤に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
温熱間塑性加工においては、被加工材を離型するため、又金型表面の冷却と加工性確保のために、金型表面に広く水溶性温熱間塑性加工用潤滑離型剤が塗布されることで、様々な部品が加工生産されている。温熱間塑性加工に使用される水溶性潤滑離型剤は、水をベースとしており、通常、水で希釈して金型表面に塗布される。
【０００３】
生産される部品の種類に応じて、様々な金属材料が適用されているが、特に強度が必要となるギヤ部品等に適用されるクロム鋼やクロムモリブデン鋼；防食性が求められる配管部品等に適用されるステンレス鋼等の金属材料は、材料成分として、クロムを高比率で含有している。
【０００４】
温熱間塑性加工用水溶性潤滑離型剤を用いて、クロムを含有する金属材料の加工を行う場合、通常６００～１３００℃程度という高温下で、潤滑離型剤の成分の一部と金属材料中のクロムとが反応して、六価クロムを生成することが分かっている。六価クロムは環境や人体に有害な物質であること、生産現場における作業者の安全を確保すること等の観点から、クロム含有金属の温熱間塑性加工に際して、六価クロムの生成を抑制することが、重要な課題となっている。
【０００５】
特許文献１（特開２００３－２１４６９号公報）は、産業廃棄物等の被処理物を加熱処理する装置において、高温や火炎に曝される可能性のある部位にはクロムを含む材料を使用しないようにして、六価クロムが生成されることを防止することを開示している。
【０００６】
特許文献２（特許第３５９９７１１号公報）は、塩化ナトリウム（又はアルミ酸ナトリウム）、硫酸第一鉄、珪酸ナトリウムを主成分とした六価クロム固定用混合剤、及び、これをセメント固化剤と併用して土壌又は汚泥を固形化する方法を開示しており、硫酸第一鉄である還元剤を用いて六価クロムを三価クロムに還元することが記載されている。
【０００７】
また、特許文献３（特許第５２８０２５４号公報）は、水の存在下で六価クロムを三価クロムに還元できる還元剤を用いて製造したシリカゾルを含む組成物を使用した自己潤滑性亜鉛めっき金属材料を開示している。
【０００８】
しかしながら、特許文献１～３は、六価クロムの生成防止技術に関するものではあるものの、いずれも、クロム含有金属の塑性加工用潤滑離型剤とは関連性が無い。
【先行技術文献】
【特許文献】
【０００９】
特開２００３－２１４６９号公報
特許第３５９９７１１号公報
特許第５２８０２５４号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
前記従来技術の現状から、温熱間塑性加工用水溶性潤滑離型剤を用いて、クロムを含有する金属材料の塑性加工を行うに際して、潤滑離型剤の基本性能たる潤滑性に優れた上で、環境や人体に有害な六価クロムの生成を抑制することが、切望されている。

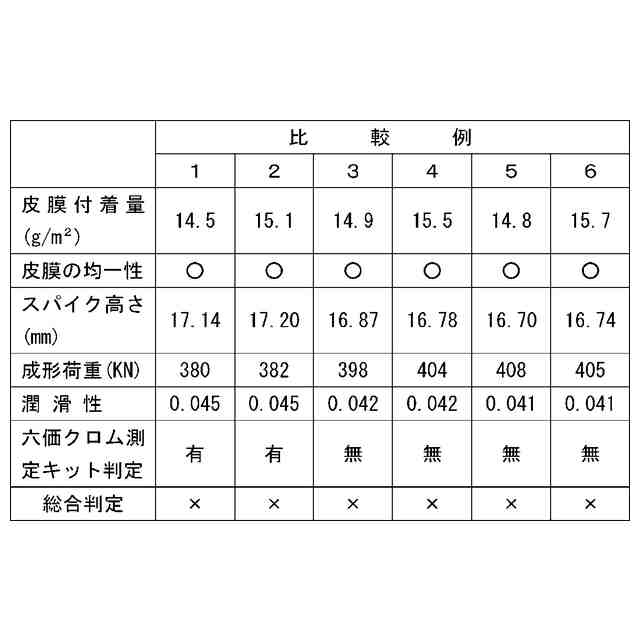

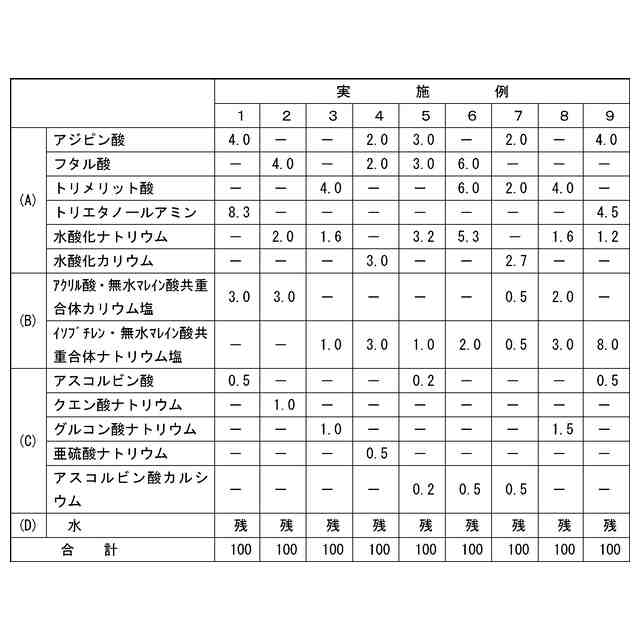

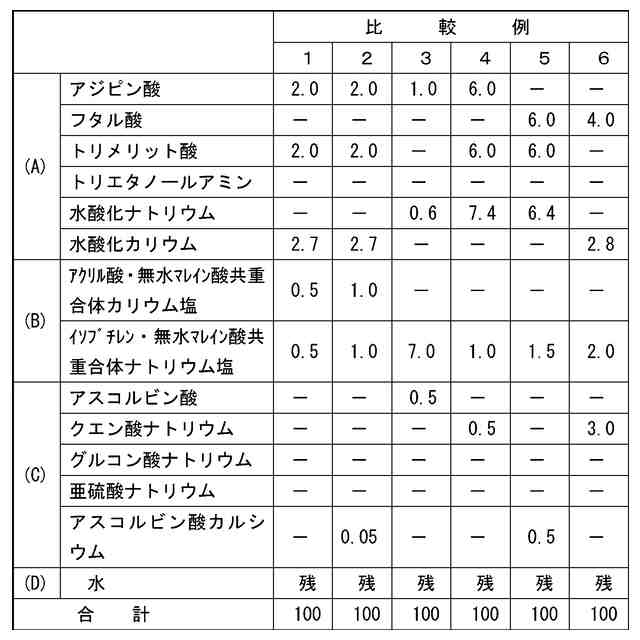

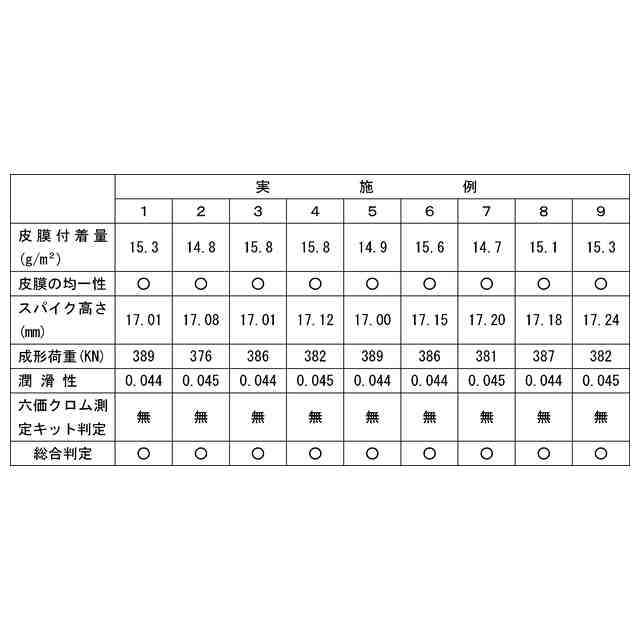

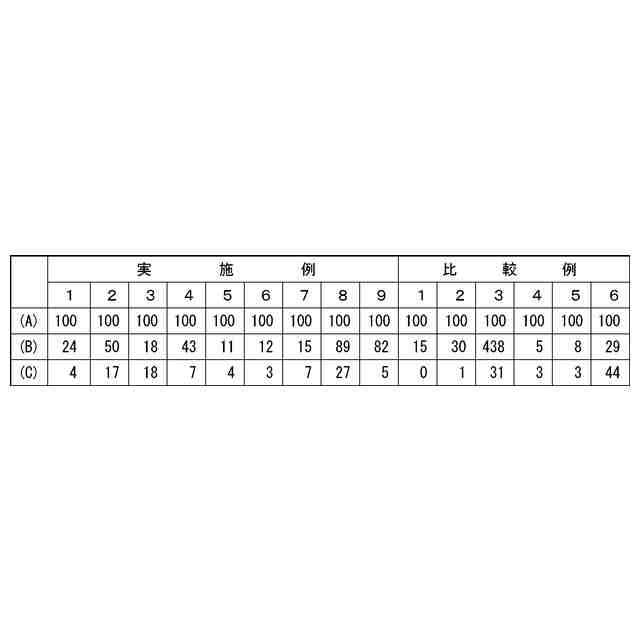

（【００１１】以降は省略されています）

関連特許
