公開番号
2025065894
公報種別
公開特許公報(A)
公開日
2025-04-22
出願番号
2023175408
出願日
2023-10-10
発明の名称
口腔挿入具
出願人
株式会社カネカ
代理人
弁理士法人アスフィ国際特許事務所
主分類
A61D
7/00 20060101AFI20250415BHJP(医学または獣医学;衛生学)
要約
【課題】投与物質を齧歯目動物へ経口投与する等の手技の際に、ゾンデ等の医療器具を齧歯目動物の口腔に容易に挿入でき、医療器具の損傷を防止できる口腔挿入具を提供する。

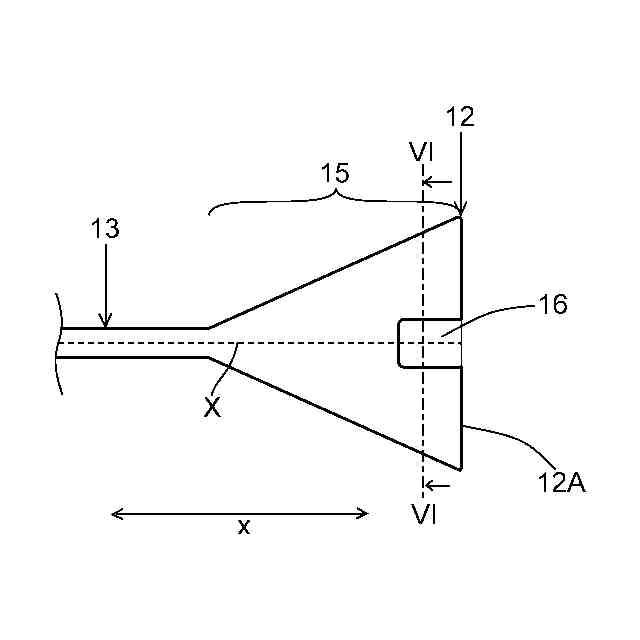

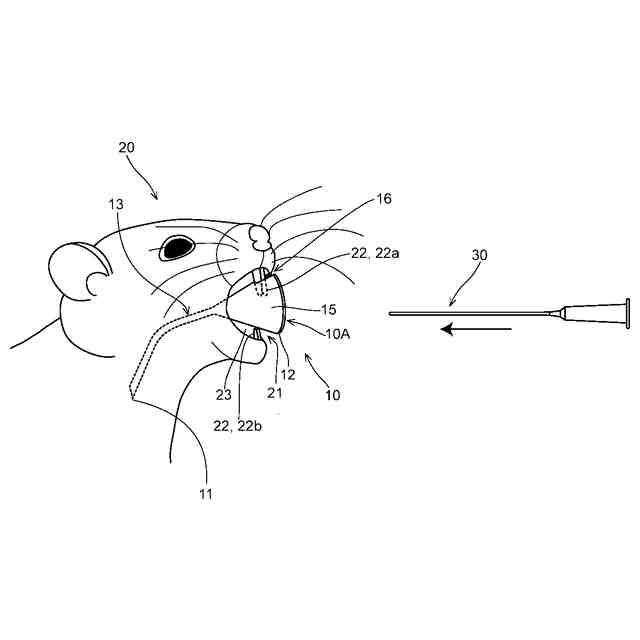

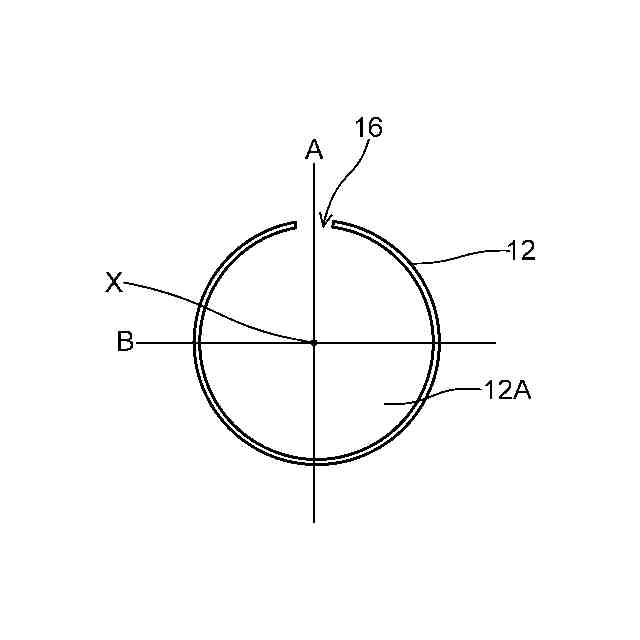

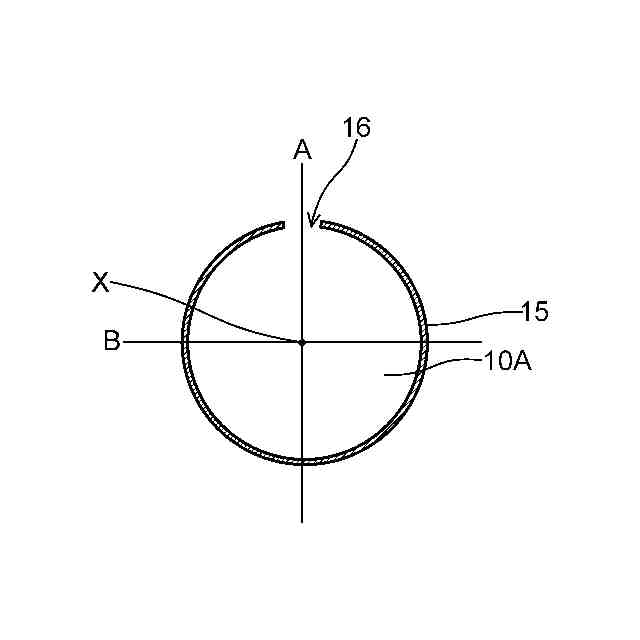

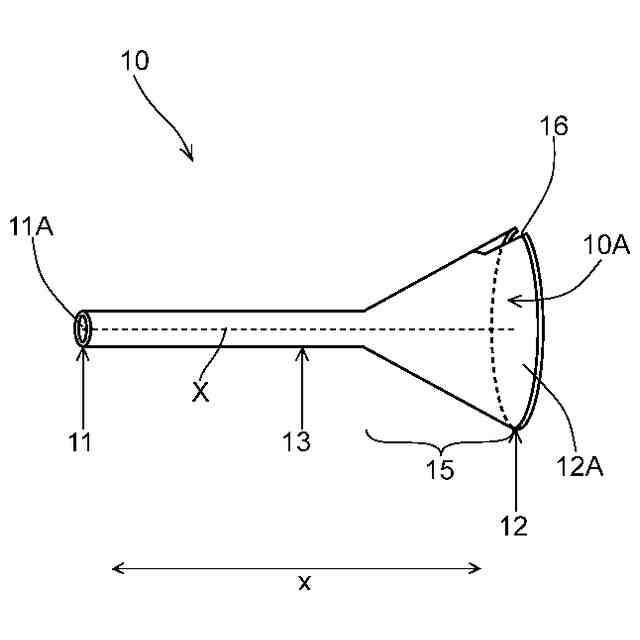

【解決手段】齧歯目動物20の口21から挿入される筒型の口腔挿入具10であって、長手軸方向に延在する内腔10Aと、長手軸方向における遠位側の第1端11と近位側の第2端12とを有しており、第1端11と第2端12に内腔10Aと連通する開口をそれぞれ有しており、長手軸方向における中点13よりも第2端12側において、第1端11側から第2端12側にかけて内腔10Aが拡径している拡径部15を有しており、拡径部15に、齧歯目動物20の22を回避する少なくとも1つの回避部16を有している口腔挿入具10。
【選択図】図4
特許請求の範囲
【請求項1】
齧歯目動物の口から挿入される筒型の口腔挿入具であって、
長手軸方向に延在する内腔と、
長手軸方向における遠位側の第1端と近位側の第2端とを有しており、
前記第1端と前記第2端に前記内腔と連通する開口をそれぞれ有しており、
前記長手軸方向における中点よりも前記第2端側において、前記第1端側から前記第2端側にかけて前記内腔が拡径している拡径部を有しており、
前記拡径部に、前記齧歯目動物の歯を回避する少なくとも1つの回避部を有している口腔挿入具。
続きを表示(約 690 文字)
【請求項2】
前記中点における前記口腔挿入具の外径は、前記第2端における前記口腔挿入具の外径よりも小さい請求項1に記載の口腔挿入具。
【請求項3】
前記拡径部は、前記第2端において前記内腔の面積が最大となる請求項1又は2に記載の口腔挿入具。
【請求項4】

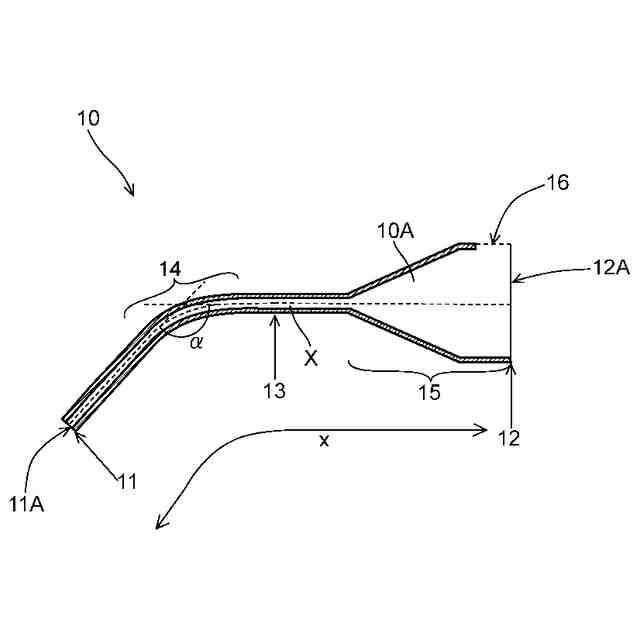

前記拡径部は、前記長手軸方向において前記第2端よりも前記第1端側で前記内腔の面積が最大となる請求項1又は2に記載の口腔挿入具。
【請求項5】

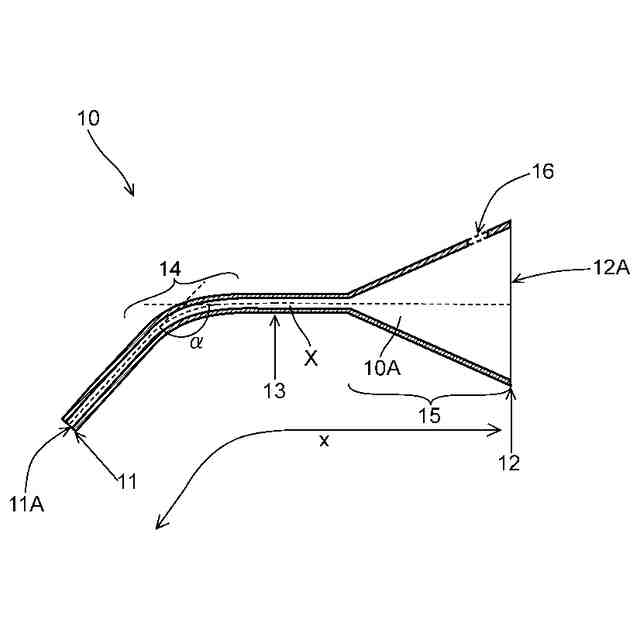

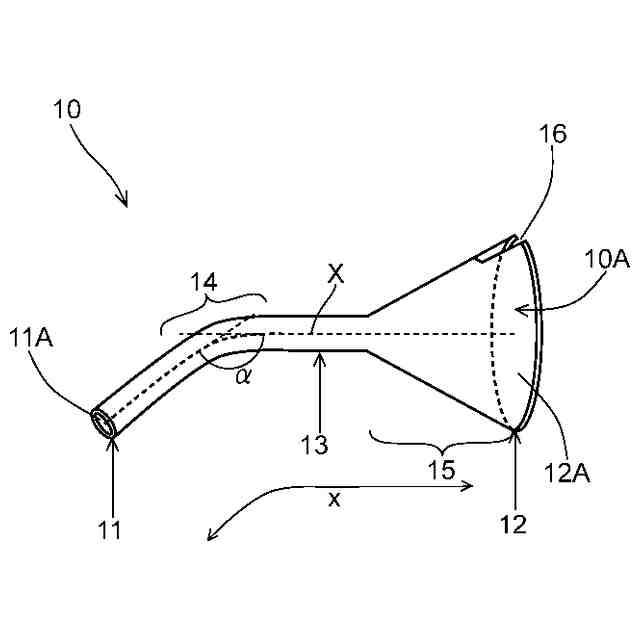

前記長手軸方向において前記拡径部よりも前記第1端側に湾曲部を有している請求項1又は2に記載の口腔挿入具。
【請求項6】
前記湾曲部の中心軸を含む平面に垂直であって前記拡径部の中心軸を含む平面に対し、一方側に前記回避部が配置されており、他方側に前記第1端が配置されている請求項5に記載の口腔挿入具。
【請求項7】
前記回避部は、前記一方側に配置されている第1回避部と前記他方側に配置されている第2回避部を含む請求項6に記載の口腔挿入具。
【請求項8】
前記回避部は孔である請求項1又は2に記載の口腔挿入具。
【請求項9】
前記孔は長径と短径を有しており、前記孔は前記長径が前記口腔挿入具の周方向に沿うように前記短径が前記口腔挿入具の長手軸方向に沿うように形成されている請求項8に記載の口腔挿入具。
【請求項10】
前記孔は、前記長手軸方向において、前記第1端側に配置されている第1孔と前記第2端側に配置されている第2孔を含む請求項9に記載の口腔挿入具。
発明の詳細な説明
【技術分野】
【0001】
本発明は、齧歯目動物の口から挿入される口腔挿入具に関する。
続きを表示(約 1,800 文字)
【背景技術】
【0002】
マウスやラット等の実験動物に対して薬品や飼料を経口投与する際、ゾンデと呼ばれる細い管状の医療器具が用いられる。ゾンデの遠位端部を実験動物の口腔から挿入し、ゾンデの近位端部から投与物質を注入することにより、実験動物の食道から胃の中、或いは気道中へ投与物質を強制投与することができる。
【0003】
例えば、特許文献1には、ステンレス製のゾンデが開示されている。金属製のゾンデは柔軟性の点で劣るところ、樹脂を用いたゾンデも考案されている。例えば、特許文献2には、金属製導管により形成した先端部と、金属製導管より形成した基部と、先端部と基部を接続するフレキシブルな中間チューブを備えるゾンデが開示されている。
【先行技術文献】
【特許文献】
【0004】
実開平1-104112号公報
実開平4-37417号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
マウスやラット等の齧歯目動物には、上顎と下顎の両方に伸び続ける2つの門歯がある。齧歯目動物の口腔にゾンデを挿入すると、この門歯によりゾンデが損傷されるという問題がある。この点、特許文献1に開示されているような金属製のゾンデは、損傷されにくい利点はあるものの柔軟性やコスト面で劣る。また、特許文献2に開示されているゾンデでは、金属と合成樹脂の両方を用いることで柔軟性を保ちつつ供試動物の歯による損傷を防止することを試みているが、構造が複雑でコストがかかるため、使い捨てゾンデとして適さなかった。
【0006】
また、齧歯目動物の口腔にゾンデを挿入する際には、齧歯目動物の歯を避けながら適切にゾンデの遠位側を齧歯目動物の口腔から奥に押し進める必要があり、使用者の技量が求められる。
【0007】
上記の事情に鑑み本発明は、投与物質を齧歯目動物へ経口投与する等の手技の際に、ゾンデ等の医療器具を齧歯目動物の口腔に容易に挿入でき、医療器具の損傷を防止できる口腔挿入具を提供することを目的とする。
【課題を解決するための手段】
【0008】
上記課題を解決できた本発明の実施形態に係る口腔挿入具は以下の通りである。
[1]齧歯目動物の口から挿入される筒型の口腔挿入具であって、長手軸方向に延在する内腔と、長手軸方向における遠位側の第1端と近位側の第2端とを有しており、前記第1端と前記第2端に前記内腔と連通する開口をそれぞれ有しており、前記長手軸方向における中点よりも前記第2端側において、前記第1端側から前記第2端側にかけて前記内腔が拡径している拡径部を有しており、前記拡径部に、前記齧歯目動物の歯を回避する少なくとも1つの回避部を有している口腔挿入具。
【0009】
上記口腔挿入具は、長手軸方向における中点よりも近位側の第2端側において第1端側から第2端側にかけて内腔が拡径している拡径部を有しているため、拡径部が齧歯目動物の口腔の奥から口の入口にかけての形状に沿うことができ、口腔挿入具を齧歯目動物の口腔内に容易に配置することができる。このように配置した口腔挿入具の第2端側からゾンデ等の医療器具を口腔挿入具の内腔に挿入することで、医療器具が齧歯目動物に噛まれることによる損傷を防止でいる。また、医療器具は拡径している側の第2端から挿入されるため、医療器具を第2端側から第1端側へと齧歯目動物の口腔の奥へ進行させることが容易になる。さらに、医療器具をより拡径している第2端から挿入するため、医療器具を任意の方向から挿入でき、使用者の技量や利き手によらず手技を行い易くできる。
【0010】
上記口腔挿入具は、拡径部に齧歯目動物の歯を回避する少なくとも1つの回避部を有している。齧歯目動物の口腔内に挿入された口腔挿入具の拡径部は齧歯目動物の口腔壁や歯に接触するが、拡径部が回避部を有していることにより齧歯目動物の歯を回避部で回避することができる。これにより、齧歯目動物の口を大きく開け過ぎることなく拡径部を口腔内に安定して配置できる。また、齧歯目動物の噛む動作を一定程度許容できるため、齧歯目動物のストレスを軽減しつつゾンデ等の医療器具の挿入を行うことができる。
(【0011】以降は省略されています)
