公開番号2025064742
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174703
出願日2023-10-06
発明の名称組積造構造物の補強構造および補強方法
出願人清水建設株式会社
代理人弁理士法人酒井国際特許事務所
主分類E04G 23/02 20060101AFI20250410BHJP(建築物)
要約【課題】外観に影響を与えることなく、大きな補強効果が得られる組積造構造物の補強構造および補強方法を提供する。
【解決手段】組積材12を積み上げてなる既設の組積造構造物10を補強する構造であって、前記組積造構造物10の妻面22から内部に向けて横方向に延びる横孔24と、前記横孔24に挿通配置され、緊張材または補強材として機能するとともに端部に定着部28を有する棒状材26と、前記棒状材26を埋設する態様で前記横孔24内に充填された固化材30とを備えるようにする。

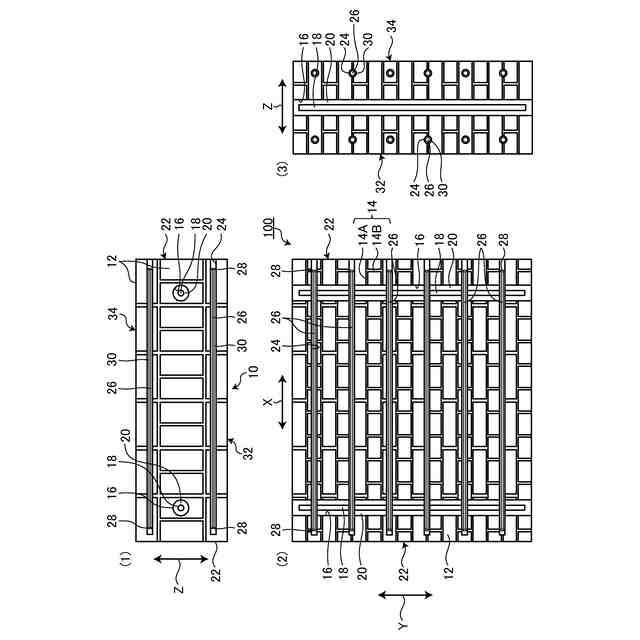

【選択図】図1
特許請求の範囲【請求項１】
組積材を積み上げてなる既設の組積造構造物を補強する構造であって、
前記組積造構造物の妻面から内部に向けて横方向に延びる横孔と、
前記横孔に挿通配置され、緊張材または補強材として機能するとともに端部に定着部を有する棒状材と、
前記棒状材を埋設する態様で前記横孔内に充填された固化材とを備えることを特徴とする組積造構造物の補強構造。
続きを表示（約 1,600 文字）【請求項２】
組積材を積み上げてなる既設の組積造構造物を補強する構造であって、

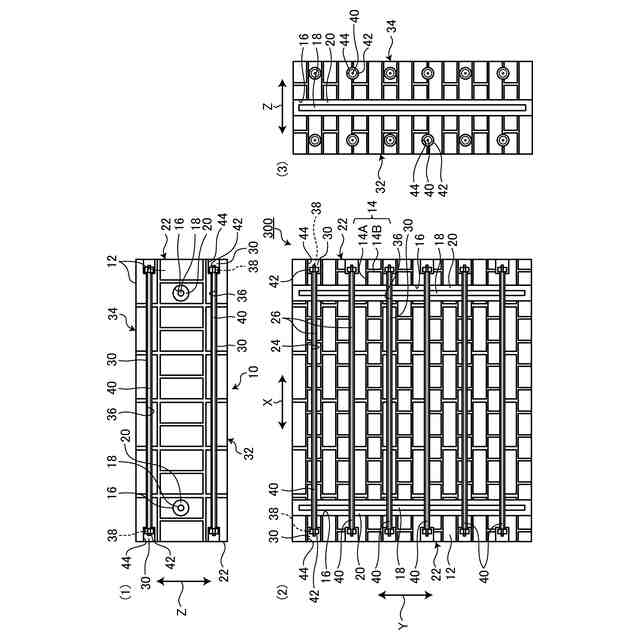

前記組積造構造物の一方の妻面から他方の妻面まで貫通し、横方向に延びる横孔と、
前記横孔に挿通配置され、緊張材または補強材として機能するとともに端部にねじ部を有する棒状材と、
前記組積造構造物の妻面の外側に突出した前記ねじ部、または、前記組積造構造物の妻面の内側に収容配置した前記ねじ部に接合した定着材を有する定着部と、
前記棒状材を埋設する態様で前記横孔内に充填された固化材とを備えることを特徴とする組積造構造物の補強構造。
【請求項３】
組積材を積み上げてなる既設の組積造構造物を補強する構造であって、

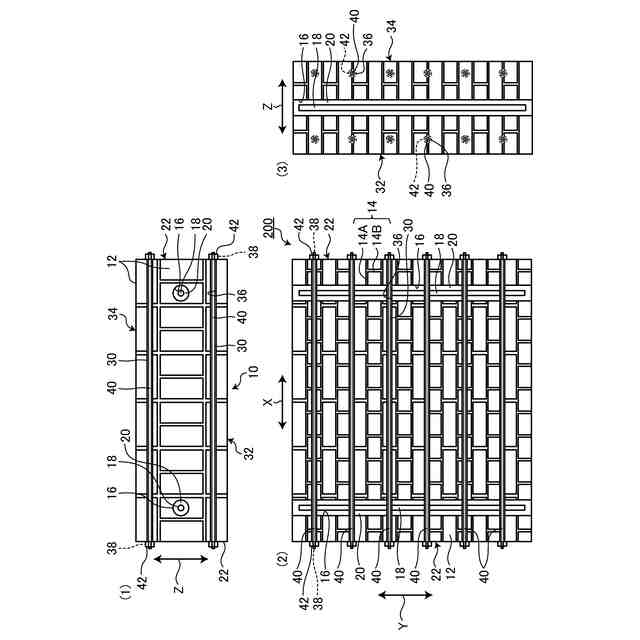

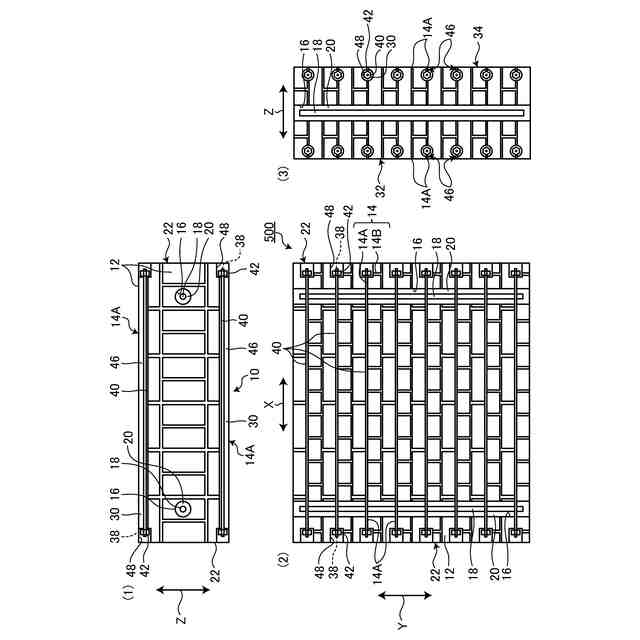

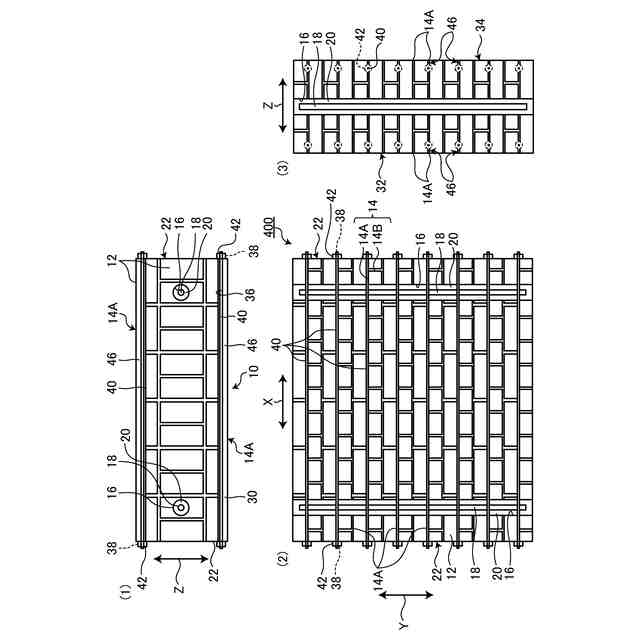

前記組積造構造物の正面および背面の少なくとも一方の横方向の目地の表面から内部に向けて横方向に延びる横溝と、
前記横溝に挿通配置され、緊張材または補強材として機能するとともに端部にねじ部を有する棒状材と、
前記組積造構造物の妻面の外側に突出した前記ねじ部、または、前記組積造構造物の妻面の内側に収容配置した前記ねじ部に接合した定着材を有する定着部と、
前記棒状材を埋設する態様で前記横溝内に充填された固化材とを備えることを特徴とする組積造構造物の補強構造。
【請求項４】

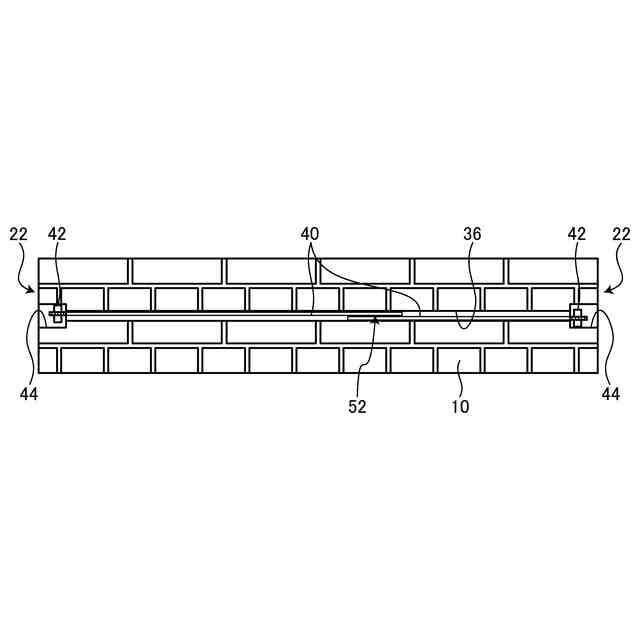

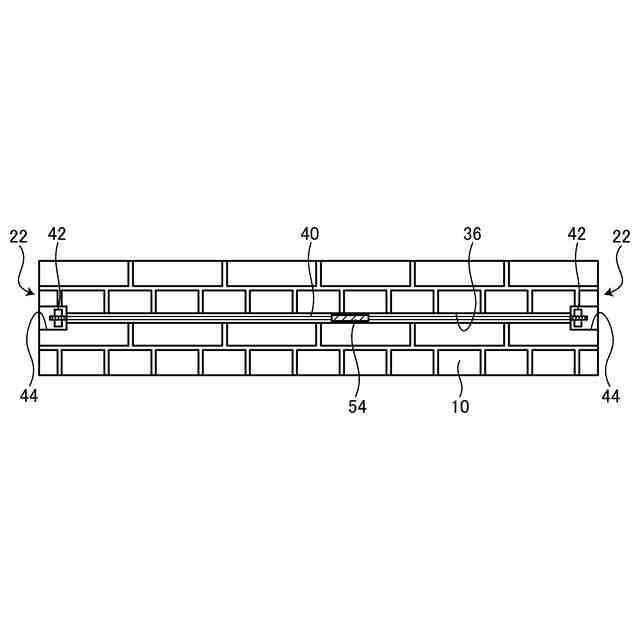

前記棒状材が、前記組積造構造物の内部に配置した継手で横方向に接続されることを特徴とする請求項１～３のいずれか一つに記載の組積造構造物の補強構造。
【請求項５】
前記横孔が、上下方向に間隔をあけて複数設けられることを特徴とする請求項１～３のいずれか一つに記載の組積造構造物の補強構造。
【請求項６】
組積材を積み上げてなる既設の組積造構造物を補強する方法であって、
前記組積造構造物の妻面から内部に、横方向に延びる横孔を設けるステップと、
前記横孔に、緊張材または補強材として機能するとともに端部に定着部を有する棒状材を挿通配置するステップと、
前記横孔内に固化材を充填して前記棒状材を埋設するステップとを有することを特徴とする組積造構造物の補強方法。
【請求項７】
組積材を積み上げてなる既設の組積造構造物を補強する方法であって、
前記組積造構造物の一方の妻面から他方の妻面まで貫通し、横方向に延びる横孔を設けるステップと、
前記横孔に、緊張材または補強材として機能するとともに端部にねじ部を有する棒状材を挿通配置し、前記組積造構造物の妻面の外側に突出した前記ねじ部、または、前記組積造構造物の妻面の内側に収容配置した前記ねじ部に定着材を接合して定着部を設けるステップと、
前記横孔内に固化材を充填して前記棒状材を埋設するステップとを有することを特徴とする組積造構造物の補強方法。
【請求項８】
組積材を積み上げてなる既設の組積造構造物を補強する方法であって、
前記組積造構造物の正面および背面の少なくとも一方の横方向の目地の表面から内部に向けて横方向に延びる横溝を設けるステップと、
前記横溝に、緊張材または補強材として機能するとともに端部にねじ部を有する棒状材を挿通配置し、前記組積造構造物の妻面の外側に突出した前記ねじ部、または、前記組積造構造物の妻面の内側に収容配置した前記ねじ部に定着材を接合して定着部を設けるステップと、
前記横溝内に固化材を充填して前記棒状材を埋設するステップとを有することを特徴とする組積造構造物の補強方法。
【請求項９】
前記棒状材を、前記組積造構造物の内部に配置した継手で横方向に接続することを特徴とする請求項６～８のいずれか一つに記載の組積造構造物の補強方法。
【請求項１０】
前記横孔を、上下方向に間隔をあけて複数設けることを特徴とする請求項６～８のいずれか一つに記載の組積造構造物の補強方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、組積造構造物の補強構造および補強方法に関し、例えばレンガ壁などの既設の組積造構造物のひびわれを補強または補修する組積造構造物の補強構造および補強方法に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、レンガ壁などの組積造構造物の耐震補強においては、文化財的価値を維持するために、外観に与える影響が小さい補強工法が求められることが多い。外観に与える影響が小さい工法として、レンガ壁体に頂部から鉛直に孔を堀り、中に鉄筋等の鉛直補強材を挿入し、孔内にグラウトを充填することにより、レンガ壁体の構造性能を向上させる工法がある（例えば、特許文献１を参照）。この工法では、レンガ壁の曲げ耐力や、水平目地でのせん断すべり破壊耐力を向上させる効果はあるものの、レンガ壁が斜めひびわれにより破壊することに対しての補強効果は小さい。
【０００３】
一方、補強効果が高い工法として、レンガ壁の内側に鉄筋コンクリート造の壁を増し打ちする補強工法や鉄骨フレームを設置する工法がある。しかし、これらの工法は、外観に大きな影響を及ぼすという問題がある。
【０００４】
これら以外の補強工法として、水平目地内にアラミドロッドを埋め込んで補強する工法（例えば、特許文献２、３を参照）や、ステンレス筋を埋め込んで補強する工法（例えば、特許文献４を参照）が知られている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１０－２８１０３３号公報
特許第４８７４４１６号公報
特開２０１０－２６５７２９号公報
特開２０２０－１６５２１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上記の特許文献２、３のような補強工法では、アラミドロッドと水平目地の目地モルタルとの付着が小さく、大きな補強効果が得られないおそれがある。上記の特許文献４の補強工法についても同様のおそれがある。
【０００７】
本発明は、上記に鑑みてなされたものであって、外観に影響を与えることなく、大きな補強効果が得られる組積造構造物の補強構造および補強方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記した課題を解決し、目的を達成するために、本発明に係る組積造構造物の補強構造は、組積材を積み上げてなる既設の組積造構造物を補強する構造であって、前記組積造構造物の妻面から内部に向けて横方向に延びる横孔と、前記横孔に挿通配置され、緊張材または補強材として機能するとともに端部に定着部を有する棒状材と、前記棒状材を埋設する態様で前記横孔内に充填された固化材とを備えることを特徴とする。
【０００９】
また、本発明に係る他の組積造構造物の補強構造は、組積材を積み上げてなる既設の組積造構造物を補強する構造であって、前記組積造構造物の一方の妻面から他方の妻面まで貫通し、横方向に延びる横孔と、前記横孔に挿通配置され、緊張材または補強材として機能するとともに端部にねじ部を有する棒状材と、前記組積造構造物の妻面の外側に突出した前記ねじ部、または、前記組積造構造物の妻面の内側に収容配置した前記ねじ部に接合した定着材を有する定着部と、前記棒状材を埋設する態様で前記横孔内に充填された固化材とを備えることを特徴とする。
【００１０】
また、本発明に係る他の組積造構造物の補強構造は、組積材を積み上げてなる既設の組積造構造物を補強する構造であって、前記組積造構造物の正面および背面の少なくとも一方の横方向の目地の表面から内部に向けて横方向に延びる横溝と、前記横溝に挿通配置され、緊張材または補強材として機能するとともに端部にねじ部を有する棒状材と、前記組積造構造物の妻面の外側に突出した前記ねじ部、または、前記組積造構造物の妻面の内側に収容配置した前記ねじ部に接合した定着材を有する定着部と、前記棒状材を埋設する態様で前記横溝内に充填された固化材とを備えることを特徴とする。
（【００１１】以降は省略されています）
