公開番号2025062769
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023172006
出願日2023-10-03
発明の名称バッテリケース
出願人フタバ産業株式会社
代理人名古屋国際弁理士法人
主分類H01M 50/271 20210101AFI20250408BHJP(基本的電気素子)
要約【課題】バッテリケースの排水性を向上する。
【解決手段】車両に搭載されるバッテリケースは、車両に搭載された状態である搭載状態において、鉛直方向の上方に配置される上方部材を備える。上方部材は、上方部材の周縁に向かって鉛直方向の下方に傾斜する少なくとも1つの傾斜面を有する。少なくとも1つの傾斜面は、周囲に対して鉛直方向の下方に凹んだ部分は、周縁に向かって延びる少なくとも1つの溝を有する。
【選択図】図1
特許請求の範囲【請求項１】
車両に搭載されるバッテリケースであって、
前記車両に搭載された状態である搭載状態において、鉛直方向の上方に配置される上方部材を備え、
前記上方部材は、前記上方部材の周縁に向かって前記鉛直方向の下方に傾斜する少なくとも１つの傾斜面を有し、
前記少なくとも１つの傾斜面は、周囲に対して前記鉛直方向の下方に凹んだ部分であって、前記周縁に向かって延びる少なくとも１つの溝を有する、
バッテリケース。
続きを表示（約 410 文字）【請求項２】
請求項１に記載のバッテリケースであって、
前記少なくとも１つの溝は、直線状に延びる、
バッテリケース。
【請求項３】
請求項１に記載のバッテリケースであって、
前記上方部材は、板状の部材で構成されるプレス成形品である、
バッテリケース。
【請求項４】
請求項１から請求項３までのいずれか一項に記載のバッテリケースであって、
前記搭載状態において、
前記上方部材は、前記周縁よりも前記鉛直方向の上方に位置する頂部を有し、
前記少なくとも１つの傾斜面は、前記頂部から複数の方向に向かって延びる複数の傾斜面を有する、
バッテリケース。
【請求項５】
請求項４に記載のバッテリケースであって、
前記複数の傾斜面のそれぞれは、前記少なくとも１つの溝を有する、
バッテリケース。

発明の詳細な説明【技術分野】
【０００１】
本開示はバッテリケースに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
自動車等の車両には、電池等を格納するバッテリケースが搭載されている。バッテリケースの表面には、湿度が高い環境における結露や、車両のタイヤが水たまりを通過したときの飛沫の巻き上がり等により、水滴が付着することがある。バッテリケースに付着した水滴を排水する技術として、例えば、特許文献１には、バッテリ収容部の上面であって、車幅の左右それぞれの方向に向かって下がるように傾斜する外面を備えるバッテリハウジングが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０１２７８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されているような技術において、バッテリ収容部の上面における排水性を更に向上させるためには、耐腐食性膜や撥水性膜等の表面処理を行う別工程の作業や、振動子等の別部品の組付け等が必要である問題があった。
【０００５】
本開示の一局面は、バッテリケースの排水性を向上することにある。
【課題を解決するための手段】
【０００６】
本開示の一態様は、車両に搭載されるバッテリケースであって、車両に搭載された状態である搭載状態において、鉛直方向の上方に配置される上方部材を備える。上方部材は、上方部材の周縁に向かって鉛直方向の下方に傾斜する少なくとも１つの傾斜面を有する。少なくとも１つの傾斜面は、周囲に対して鉛直方向の下方に凹んだ部分であって、周縁に向かって延びる少なくとも１つの溝を有する。
【０００７】
このような構成によれば、溝に付着した水滴は、溝の下方の底部に集約されて大きくなり、傾斜面を流れやすくなる。このため、バッテリケースの排水性を向上することができる。
【０００８】
本開示の一態様では、少なくとも１つの溝は、直線状に延びていてもよい。
このような構成によれば、バッテリケースの排水性をより向上することができる。
本開示の一態様では、上方部材は、板状の部材で構成されるプレス成形品であってもよい。
【０００９】
このような構成によれば、表面処理を行うことなく、かつ、別部品を組み付けることなく、上方部材を成形することができる。

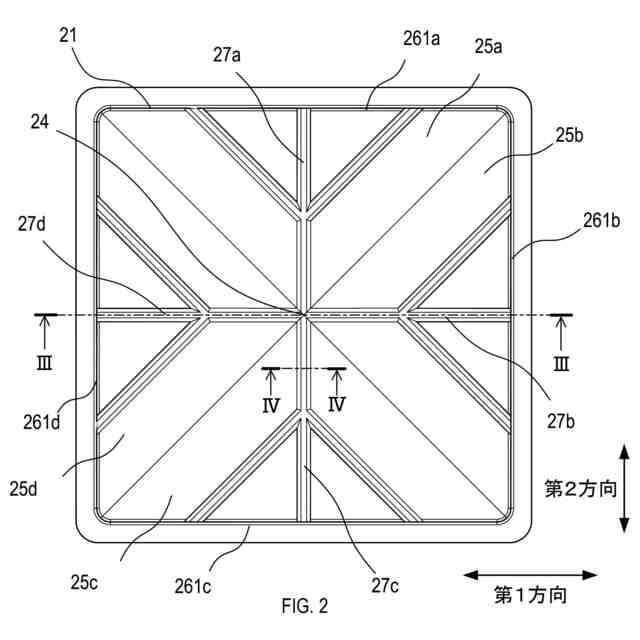

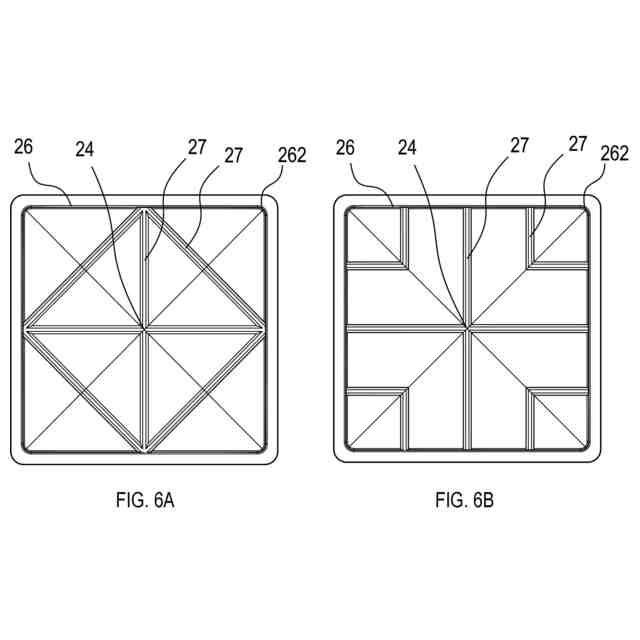

本開示の一態様では、搭載状態において、上方部材は、周縁よりも鉛直方向の上方に位置する頂部を有してもよい。少なくとも１つの傾斜面は、頂部から複数の方向に向かって延びる複数の傾斜面を有してもよい。
【００１０】
このような構成によれば、排水する方向を複数の方向に分散することができる。
本開示の一態様では、複数の傾斜面のそれぞれは、少なくとも１つの溝を有してもよい。
このような構成によれば、複数の傾斜面のそれぞれにおいて、排水性を向上することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
