公開番号2025062513
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171644
出願日2023-10-02
発明の名称電動シャッター
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E06B 9/17 20060101AFI20250407BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】配線類とシャッターカーテンとの干渉を抑制しつつ、メンテナンス等の作業性の向上を図り得る電動シャッターを提供すること。
【解決手段】電動シャッター1は、枠体2と、シャッターカーテンを巻取りおよび繰出し可能に枠体2に取り付けられるシャッター本体4とを備えるものであって、シャッター本体4は、回転駆動によりシャッターカーテンを巻取りおよび繰出し可能な左右方向に沿ったシャッター巻取軸と、シャッター巻取軸を収容するシャッターケース45とを有する。シャッターケース45は、シャッター巻取軸を回転可能に内面側で支持するケース側板47を備える。ケース側板47の外面側と枠体2との間には、シャッター巻取軸に接続される配線類6が設置される設置スペース10が形成され、ケース側板47には、配線類6が挿通される側部配線口471Bが形成される。
【選択図】図3
特許請求の範囲【請求項１】
枠体と、シャッターカーテンを巻取りおよび繰出し可能に前記枠体に取り付けられるシャッター本体とを備える電動シャッターであって、
前記シャッター本体は、回転駆動により前記シャッターカーテンを巻取りおよび繰出し可能な左右方向に沿ったシャッター巻取軸と、前記シャッター巻取軸を収容するシャッターケースとを有し、
前記シャッターケースは、前記シャッター巻取軸を回転可能に内面側で支持するケース側板を備え、
前記ケース側板の外面側と前記枠体との間には、前記シャッター巻取軸に接続される配線類が設置される設置スペースが形成され、
前記ケース側板には、前記配線類が挿通される側部配線口が形成される
ことを特徴とする電動シャッター。
続きを表示（約 370 文字）【請求項２】
請求項１に記載の電動シャッターにおいて、
前記シャッターケースは、前記ケース側板の後部が両端に取り付けられるケース裏板を有し、
前記ケース裏板には、前記配線類が挿通される後部配線口が形成され、
前記側部配線口は、前記シャッター巻取軸の位置よりも後方上部の位置に配置される
ことを特徴とする電動シャッター。
【請求項３】
請求項１に記載の電動シャッターにおいて、
前記設置スペースには、前記シャッター巻取軸を回転駆動する操作信号を通信する通信部が前記枠体の位置よりも前方側に設置され、
前記ケース側板には、前記枠体に対する前方位置において前記シャッター本体の側面を覆うサイドキャップが取外し可能に取り付けられる
ことを特徴とする電動シャッター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物躯体に取り付けられる窓等の開口部を遮蔽する電動シャッターに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、建具の枠体を対象としてその上部に付設される電動シャッター装置が知られている（特許文献１参照）。電動シャッター装置は、２つの側板の内表面相互間に巻取軸が配設され、電動モータの駆動により前記巻取軸の周囲に対してシャッターカーテンの巻き取り及び繰り出しを行う構成とされている。側板の内表面側には、電源ケーブル、コネクタ、メンテナンスケーブルなどの配線類が配置されており、これら配線類は、巻取軸を取り囲み且つ側板の内表面に沿って配設されるスラットガイド内に収容されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８８１７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載の電動シャッター装置では、配線類を収容するスラットガイドが側板の内表面側に配設されるので、スラットガイド内に配線類を収容して当該配線類とシャッターカーテンとの干渉を抑制する必要があり、また、スラットガイドに収容した配線類を取り外す際には、まずスラットガイドを取り外さなければならず、メンテナンス等の作業性の向上を図り難い。
【０００５】
本発明の目的は、配線類とシャッターカーテンとの干渉を抑制しつつ、メンテナンス等の作業性の向上を図り得る電動シャッターを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の電動シャッターは、枠体と、シャッターカーテンを巻取りおよび繰出し可能に前記枠体に取り付けられるシャッター本体とを備える電動シャッターであって、前記シャッター本体は、回転駆動により前記シャッターカーテンを巻取りおよび繰出し可能な左右方向に沿ったシャッター巻取軸と、前記シャッター巻取軸を収容するシャッターケースとを有し、前記シャッターケースは、前記シャッター巻取軸を回転可能に内面側で支持するケース側板を備え、前記ケース側板の外面側と前記枠体との間には、前記シャッター巻取軸に接続される配線類が設置される設置スペースが形成され、前記ケース側板には、前記配線類が挿通される側部配線口が形成されることを特徴とする。
【発明の効果】
【０００７】
本発明の目的は、配線類とシャッターカーテンとの干渉を抑制しつつ、メンテナンス等の作業性の向上を図り得る電動シャッターを提供することができる。
【図面の簡単な説明】
【０００８】

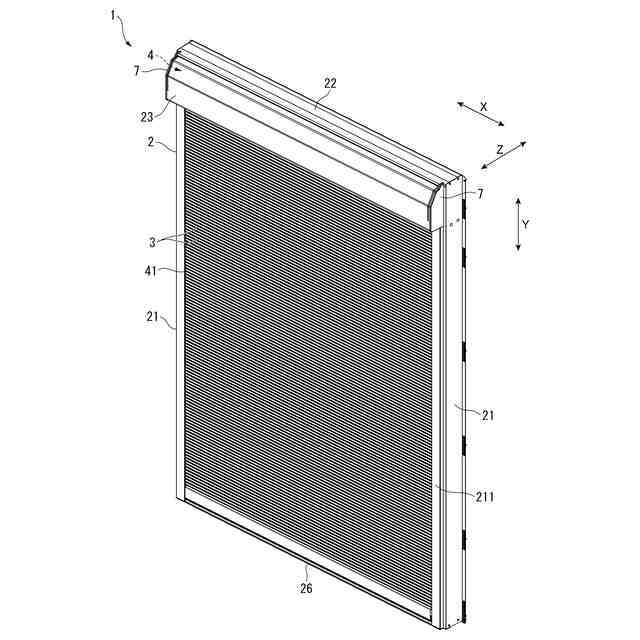

本発明の実施形態に係る電動シャッターを示す斜視図。
前記実施形態に係る電動シャッターの要部を示す正面図。
前記実施形態に係る電動シャッターの要部を示す側面図。
前記実施形態に係る電動シャッターのケース側板を示す説明図。
前記実施形態に係る電動シャッターの縦枠を示す斜視図。
前記実施形態に係るシャッターのケース側板を示す斜視図。
【発明を実施するための形態】
【０００９】
［本実施形態の構成］
以下、本発明の実施形態を図面に基づいて説明する。
図１から図３において、本実施形態に係る電動シャッター１は、建物の躯体に取り付けられて当該建物の開口部を開閉可能に配置されるものである。電動シャッター１は、枠体２と、シャッターカーテン４１を巻取りおよび繰出し可能に枠体２に取り付けられるシャッター本体４とを備えている。
以下の説明において、電動シャッター１の左右方向をＸ軸方向とし、電動シャッター１の上下方向をＹ軸方向とし、電動シャッター１の前後方向（見込み方向）をＺ軸方向とする。Ｘ，Ｙ，Ｚ軸方向は互いに直交する。
【００１０】
枠体２は、左右の縦枠２１と、左右の縦枠２１の上端にネジ止めされた天板２２と、天板２２の室外縁部に掛けられた点検板２３と、左右の縦枠２１の上部であって天板２２よりも下方の位置に取り付けられた上枠２５（まぐさ）と、左右の縦枠２１の下端に取り付けられた下枠２６とを備えている。
左右の縦枠２１には、スラット３の左右端部を上下案内するガイドレール２１１がＹ軸方向に沿って装着されている。天板２２のＸ軸方向に沿った室外縁部には係合溝（図示省略）が形成されており、点検板２３は、その上縁が天板２２のＸ軸方向に沿った係合溝に掛けられ、その下縁の左右端部が後述するケース側板４７の取付片４７３にネジ止めされることで取り付けられており、点検板２３の取付片４７３へのネジ止めを外すことで枠体２から取り外せるようになっている。
この枠体２は、左右の縦枠２１の上部と天板２２と上枠２５とによって、シャッター本体４が配置される納まり部２０を形成しており、点検板２３の着脱によって納まり部２０を前方側（室外側）で開閉可能としている。また、納まり部２０を区画する左右の縦枠２１の上部には、後述するケース側板４７が取り付けられる裏板５（図５参照）が装着されている。裏板５は、その上縁および下縁からＸ軸方向において内方側に延出した延出片５１を有しており、延出片５１は、その前方側を上下に折曲したケース取付片５２を有している。ケース側板４７はケース取付片５２に対して着脱可能に前方からネジ止め固定される。
（【００１１】以降は省略されています）
