公開番号2025060338
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023171014
出願日2023-09-30
発明の名称複数種の交流電流・電圧値に対応したプラグイン電路、及び、配電システム
出願人株式会社力電
代理人個人
主分類H02B 1/20 20060101AFI20250403BHJP(電力の発電,変換,配電)
要約【課題】3列に並べた導体を、外側2列が一端部から他端部に亘る導体とし、中央1列が中途部までの導体と、中途部からの導体として「複数種の交流電流・電圧値への対応」等を実現する。
【解決手段】プラグイン機器Pが取り付け可能なプラグイン取付部2を有したプラグイン電路1である。プラグイン取付部2の長手方向2Lに略沿って3列に並べて設けられた略板状の導体3は、外側2列がプラグイン取付部2の一端部から他端部に亘る導体3であり、中央1列がプラグイン取付部2の中途部までの導体3と、中途部からの導体3である。又、プラグイン電路1に交流電流を出力する変圧器4を有した配電システム10は、2巻線以上の変圧器4の1つの巻線がΔ結線やV結線で、U・V・W・O端子を備え、U・W端子に外側2列の導体3を接続し、V端子に中央1列の中途部までの導体3を接続し、O端子に中途部からの導体3を接続する等しても良い。

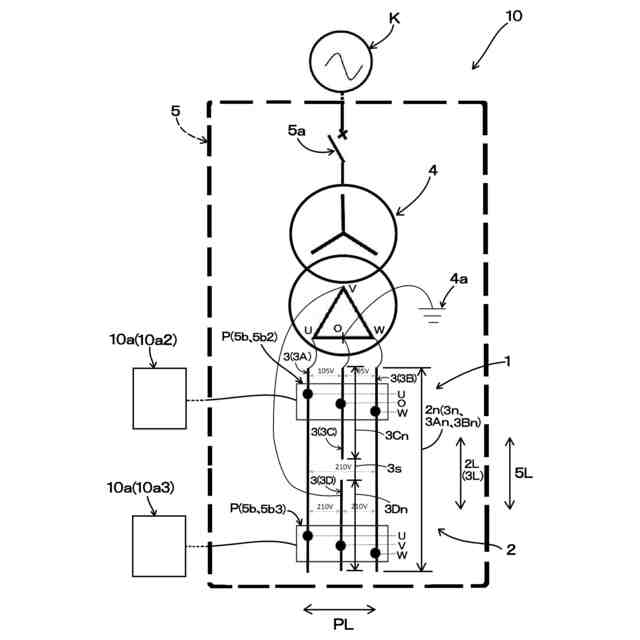

【選択図】図1
特許請求の範囲【請求項１】
プラグイン機器（Ｐ）が取り付け可能なプラグイン取付部（２）を有したプラグイン電路であって、
前記プラグイン取付部（２）は、長手方向（２Ｌ）を備え、前記長手方向（２Ｌ）に略沿って複数の略板状の導体（３）が３列に並べて設けられ、
前記３列のうち両外側の２列それぞれには、前記プラグイン取付部（２）の長手方向（２Ｌ）における一端部から他端部に亘る１つの導体（３）が設けられ、
前記３列のうち中央の１列には、前記プラグイン取付部（２）の長手方向（２Ｌ）における一端部から中途部までに亘る１つの導体（３）と、前記プラグイン取付部（２）の長手方向（２Ｌ）における中途部から他端部までに亘る１つの導体（３）が設けられていることを特徴とするプラグイン電路。
続きを表示（約 820 文字）【請求項２】
請求項１に記載のプラグイン電路（１）と、前記プラグイン電路（１）に交流電流を出力する変圧器（４）を有した配電システムであって、
前記変圧器（４）は、２巻線以上を備え、
前記変圧器（４）の２巻線以上の巻線のうち少なくとも１つの巻線が、Δ結線又はＶ結線であり、
前記Δ結線又はＶ結線の巻線は、Ｕ端子とＶ端子とＷ端子と共に、前記Ｕ端子とＷ端子の中間に位置するＯ端子を備え、
前記Ｕ端子には、前記両外側の２列それぞれに設けられた各導体（３）のうち一方が接続され、
前記Ｗ端子には、前記両外側の２列それぞれに設けられた各導体（３）のうち他方が接続され、
前記Ｖ端子には、前記中央の１列に設けられた２つの導体（３）のうち一方が接続され、
前記Ｏ端子には、前記中央の１列に設けられた２つの導体（３）のうち他方が接続されていることを特徴とする配電システム。
【請求項３】
前記プラグイン電路（１）が内部に設けられた盤筐体（５）も有し、
前記盤筐体（５）は、長手方向（５Ｌ）を備え、
前記盤筐体（５）の長手方向（５Ｌ）と、前記プラグイン電路（１）のプラグイン取付部（２）の長手方向（２Ｌ）が略平行となるように、前記盤筐体（５）の内部にプラグイン電路（１）が配設されていることを特徴とする請求項２に記載の配電システム。
【請求項４】
請求項１に記載のプラグイン電路（１）と、前記プラグイン電路（１）が内部に設けられた盤筐体（５）を有した配電システムであって、
前記盤筐体（５）は、長手方向（５Ｌ）を備え、
前記盤筐体（５）の長手方向（５Ｌ）と、前記プラグイン電路（１）のプラグイン取付部（２）の長手方向（２Ｌ）が略平行となるように、前記盤筐体（５）の内部にプラグイン電路（１）が配設されていることを特徴とする配電システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プラグイン機器が取り付け可能なプラグイン取付部を有したプラグイン電路、及び、このプラグイン電路を有した配電システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、プラグインブレーカなどのプラグイン器具が取り付けられるバスダクトが知られている（特許文献１参照）。
このバスダクトは、複数の板状の導体をハウジング内に収納保持するバスダクトであって、前記ハウジングにプラグイン器具を取り付けるプラグインホール部と、前記プラグインホール部と対向する位置に設けた点検窓とを有する。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２２９３５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載されたバスダクトは、その図１に示されたように、各導体の全てが、ハウジングの一端から他端まで延びる１本で構成されているため、プラグイン器具をハウジングのどの位置で取り付けても、１種類の交流電流や電圧値（例えば、三相３線の２１０Ｖや、単相３線の１０５Ｖなど）しか出力できないことから、急遽、違う種類の交流電流や電圧値が必要となった場合（例えば、三相３線で２１０Ｖの動力負荷だけでなく、単相３線で１０５Ｖの電灯負荷も必要となった場合や、その逆の場合など）には、対応できない。
この場合に対して、別のバスダクトを更に設置して対応することも可能ではあるが、別のバスダクトの分だけ、設置作業による負担増大や、その設置費用などの余計なコストが生じる問題があった。
【０００５】
本発明は、このような点に鑑み、３列に並べた導体を、外側２列が一端部から他端部に亘る導体とし、中央１列が中途部までの導体と、中途部からの導体とすることで、「複数種の交流電流・電圧値への対応」や「設置負担・コストの低減」などを実現し得るプラグイン電路や配電システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るプラグイン電路１は、プラグイン機器Ｐが取り付け可能なプラグイン取付部２を有したプラグイン電路であって、前記プラグイン取付部２は、長手方向２Ｌを備え、前記長手方向２Ｌに略沿って複数の略板状の導体３が３列に並べて設けられ、前記３列のうち両外側の２列それぞれには、前記プラグイン取付部２の長手方向２Ｌにおける一端部から他端部に亘る１つの導体３が設けられ、前記３列のうち中央の１列には、前記プラグイン取付部２の長手方向２Ｌにおける一端部から中途部までに亘る１つの導体３と、前記プラグイン取付部２の長手方向２Ｌにおける中途部から他端部までに亘る１つの導体３が設けられていることを第１の特徴とする。
【０００７】

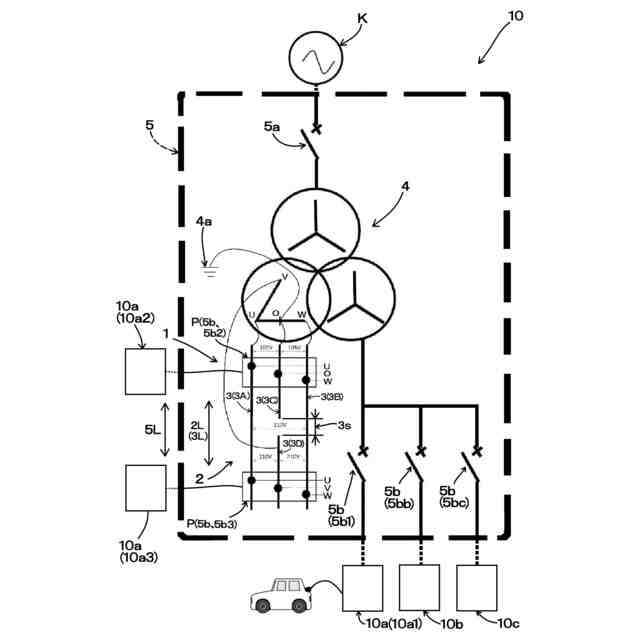

本発明に係る配電システム１０は、上記の特徴を有したプラグイン電路１と、前記プラグイン電路１に交流電流を出力する変圧器４を有した配電システムであって、前記変圧器４は、２巻線以上を備え、前記変圧器４の２巻線以上の巻線のうち少なくとも１つの巻線が、Δ結線又はＶ結線であり、前記Δ結線又はＶ結線の巻線は、Ｕ端子とＶ端子とＷ端子と共に、前記Ｕ端子とＷ端子の中間に位置するＯ端子を備え、前記Ｕ端子には、前記両外側の２列それぞれに設けられた各導体３のうち一方が接続され、前記Ｗ端子には、前記両外側の２列それぞれに設けられた各導体３のうち他方が接続され、前記Ｖ端子には、前記中央の１列に設けられた２つの導体３のうち一方が接続され、前記Ｏ端子には、前記中央の１列に設けられた２つの導体３のうち他方が接続されていることを第１の特徴とする。
【０００８】

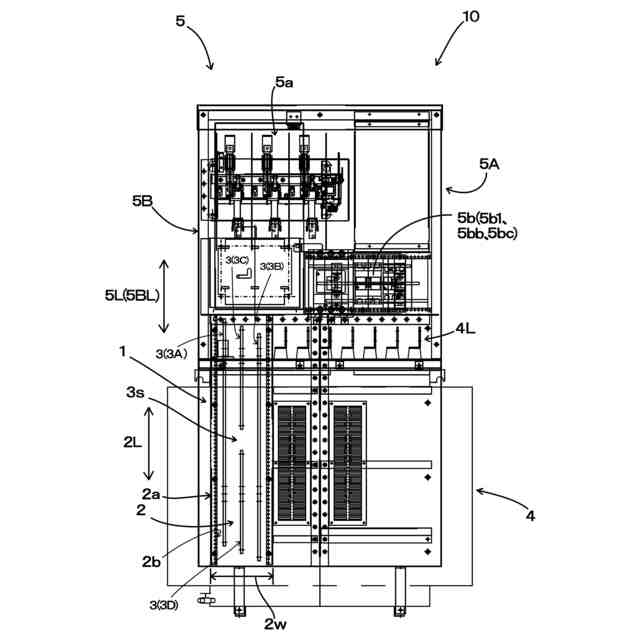

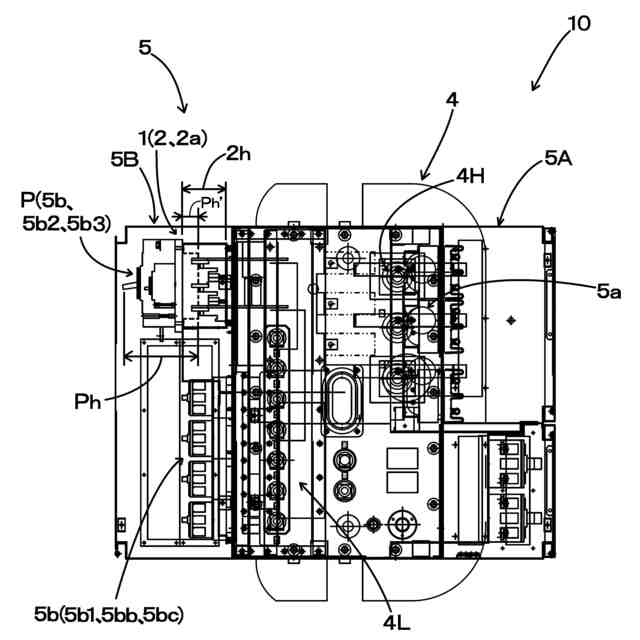

本発明に係る配電システム１０の第２の特徴は、上記第１の特徴に加えて、前記プラグイン電路１が内部に設けられた盤筐体５も有し、前記盤筐体５は、長手方向５Ｌを備え、前記盤筐体５の長手方向５Ｌと、前記プラグイン電路１のプラグイン取付部２の長手方向２Ｌが略平行となるように、前記盤筐体５の内部にプラグイン電路１が配設されている点にある。
【０００９】
本発明に係る配電システム１０の第３の特徴は、上記の特徴を有したプラグイン電路１と、前記プラグイン電路１が内部に設けられた盤筐体５を有した配電システムであって、前記盤筐体５は、長手方向５Ｌを備え、前記盤筐体５の長手方向５Ｌと、前記プラグイン電路１のプラグイン取付部２の長手方向２Ｌが略平行となるように、前記盤筐体５の内部にプラグイン電路１が配設されている点にある。
【００１０】

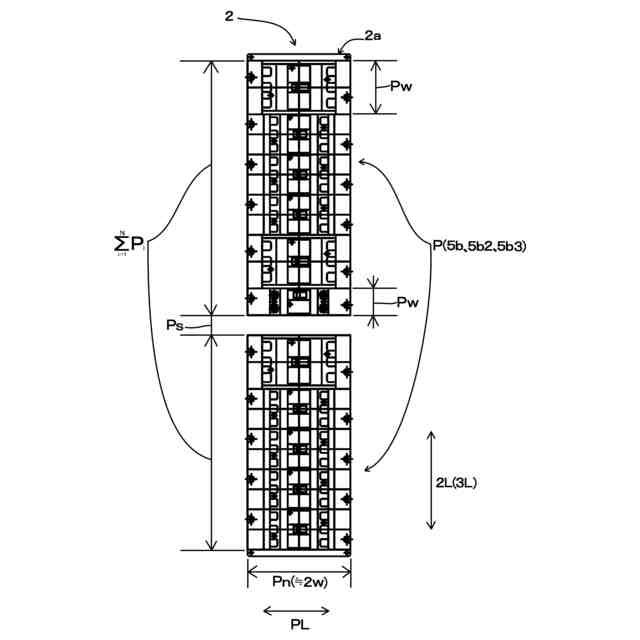

これらの特徴により、プラグイン取付部２の長手方向２Ｌに略沿って３列に並べて設けられた略板状の導体３は、外側２列がプラグイン取付部２の一端部から他端部に亘る導体３であり、中央１列がプラグイン取付部２の中途部までの導体３と、中途部からの導体３であることによって、特許文献１とは異なり、プラグイン機器Ｐを、中途部までの導体３に跨る位置で取り付けた場合における交流電流や電圧値（例えば、三相３線の２１０Ｖなど）と、中途部からの導体３に跨る位置で取り付けた場合における交流電流や電圧値（例えば、単相３線の１０５Ｖなど）を、違う種類にすることが出来、急遽、違う種類の交流電流や電圧値が必要となった場合でも、対応が可能となる（「複数種の交流電流・電圧値への対応」）。
そのため、この場合に対しても、別の電路を更に設置する必要がなく、その分だけ、設置作業による負担や、その設置費用などの余計なコストを低減できる（「設置負担・コストの低減」）。
尚、プラグイン電路１は、「複数種の交流電流・電圧値に対応したプラグイン電路」であるとも言える。
（【００１１】以降は省略されています）
