公開番号2025058587
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168605
出願日2023-09-28
発明の名称二次電池
出願人株式会社村田製作所
代理人弁理士法人酒井国際特許事務所
主分類H01M 50/533 20210101AFI20250402BHJP(基本的電気素子)
要約【課題】大電流化に対応することができる二次電池を提供すること。
【解決手段】二次電池1は、所定方向D1に沿って巻かれている第1極50および第2極60を備える。第1極50の第1集電体51は、所定方向D1に沿って突出し、第1極50の第1活物質層52と重ならない第1突出部51bを有する。第2極60の第2集電体61は、所定方向D1と直交する直交方向D2に沿って突出し、第2極60の第2活物質層62と重ならない第2突出部61bを有する。第1タブ30は、第1突出部51bに電気的に接続される。第2タブ40は、第2突出部61bに電気的に接続される。
【選択図】図3
特許請求の範囲【請求項１】
第１極、前記第１極と電位が異なる第２極、および、前記第１極と前記第２極との間にあるセパレータを有し、前記第１極、前記第２極および前記セパレータが所定方向に沿って巻かれている電極体と、
前記第１極に電気的に接続される第１タブと、
前記第２極に電気的に接続される第２タブと、を備え、
前記第１極は、箔状の第１集電体、および、前記第１集電体と重なり、前記第１極の活物質を含む第１活物質層を備え、
前記第２極は、箔状の第２集電体、および、前記第２集電体と重なり、前記第２極の活物質を含む第２活物質層を備え、
前記第１集電体は、
平らに広げられた状態での平面視において前記所定方向と直交する方向に沿って延びる第１辺を有し、前記第１活物質層と重なる第１本体部と、
平らに広げられた状態での平面視において前記第１辺から前記所定方向に沿って突出し、前記第１活物質層と重ならない第１突出部と、一体に有し、
前記第２集電体は、
平らに広げられた状態での平面視において前記所定方向に沿って延びる第２辺を有し、前記第２活物質層と重なる第２本体部と、
平らに広げられた状態での平面視において前記第２辺から前記所定方向と直交する方向に沿って突出し、前記第２活物質層と重ならない第２突出部と、一体に有し、
前記第１タブは、前記第１突出部に電気的に接続され、
前記第２タブは、前記第２突出部に電気的に接続される、
二次電池。
続きを表示（約 390 文字）【請求項２】
前記第１タブは、前記所定方向に沿って延びる状態で配置され、
前記第２タブは、前記所定方向と直交する方向に沿って延びる状態で配置される、
請求項１に記載の二次電池。
【請求項３】
前記第１突出部における前記所定方向と直交する方向に沿う第１長さに対する、前記第１タブにおける前記所定方向と直交する方向に沿う第２長さの比率は、０．３以上である、
請求項１に記載の二次電池。
【請求項４】
前記第１突出部における前記所定方向と直交する方向に沿う第１長さに対する、前記第１タブにおける前記所定方向と直交する方向に沿う第２長さの比率は、０．９以下である、
請求項１に記載の二次電池。
【請求項５】
前記第２集電体は、複数の前記第２突出部を有する、
請求項１に記載の二次電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、二次電池に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１に開示されているリチウム二次電池において、正極集電体および負極集電体は、扁平型電極体を構成する。正極集電体の集電タブおよび負極集電体の集電タブは、扁平型電極体の最外周部分に配置されている。正極集電体の集電タブおよび負極集電体の集電タブの少なくとも一方は、扁平型電極体の巻回方向と平行に配置される。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－０８７８４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、二次電池においては大容量化および大電流化が進んでいる。二次電池の大電流化が進むと、集電体と集電タブとの接続部の発熱量、および、集電タブの発熱量は、増大する。そこで、集電体と集電タブとの接続面積および集電タブの断面積を大きくして、発熱量を低下させることが望ましい。また、２つの集電タブは、扁平型電極体の厚み方向に沿う平面視において、電気絶縁の観点、および、発熱量低下の観点から互いに離れていることが望ましい。
【０００５】
しかしながら、特許文献１のリチウム二次電池（二次電池）では、正極集電体にある集電タブおよび負極集電体にある集電タブの両方とも、扁平型電極体の最外周部分に配置されている。よって、２つの集電タブが互いに離れている状態では集電体と集電タブとの接続面積を十分に確保できない可能性がある。また、２つの集電タブが互いに平行に延びるように配置されている状態では集電タブの幅を十分に確保できずに集電タブの断面積を十分に確保できない可能性がある。
【０００６】
本開示は、上記に鑑みてなされたものであって、大電流化に対応することができる二次電池を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の二次電池は、第１極、前記第１極と電位が異なる第２極、および、前記第１極と前記第２極との間にあるセパレータを有し、前記第１極、前記第２極および前記セパレータが所定方向に沿って巻かれている電極体と、前記第１極に電気的に接続される第１タブと、前記第２極に電気的に接続される第２タブと、を備え、前記第１極は、箔状の第１集電体、および、前記第１集電体と重なり、前記第１極の活物質を含む第１活物質層を備え、前記第２極は、箔状の第２集電体、および、前記第２集電体と重なり、前記第２極の活物質を含む第２活物質層を備え、前記第１集電体は、平らに広げられた状態での平面視において前記所定方向と直交する方向に沿って延びる第１辺を有し、前記第１活物質層と重なる第１本体部と、平らに広げられた状態での平面視において前記第１辺から前記所定方向に沿って突出し、前記第１活物質層と重ならない第１突出部と、一体に有し、前記第２集電体は、平らに広げられた状態での平面視において前記所定方向に沿って延びる第２辺を有し、前記第２活物質層と重なる第２本体部と、平らに広げられた状態での平面視において前記第２辺から前記所定方向と直交する方向に沿って突出し、前記第２活物質層と重ならない第２突出部と、一体に有し、前記第１タブは、前記第１突出部に電気的に接続され、前記第２タブは、前記第２突出部に電気的に接続される。
【発明の効果】
【０００８】
本開示の二次電池によれば、大電流化に対応することができる。
【図面の簡単な説明】
【０００９】
図１は、本開示の実施形態に係る二次電池の平面図である。

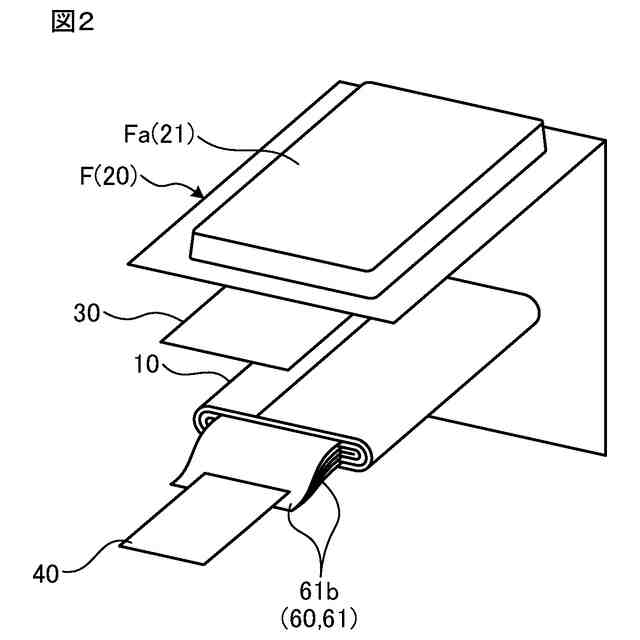

図２は、図１に示す二次電池の分解斜視図である。

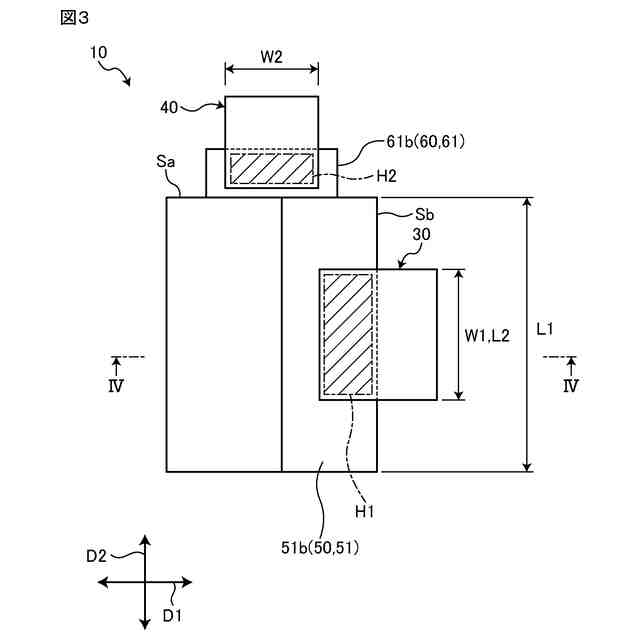

図３は、図２に示す電極体の平面図である。
図４は、図３に示すＩＸ－ＩＸ線に沿う電極体の断面図である。

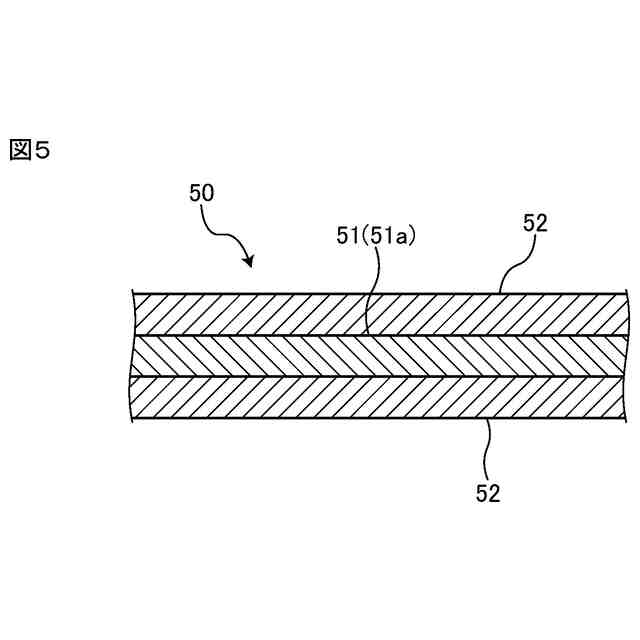

図５は、第１極の部分断面図である。
図６は、平らに広げられた状態の第１集電体を示す平面図である。
図７は、第２極の部分断面図である。

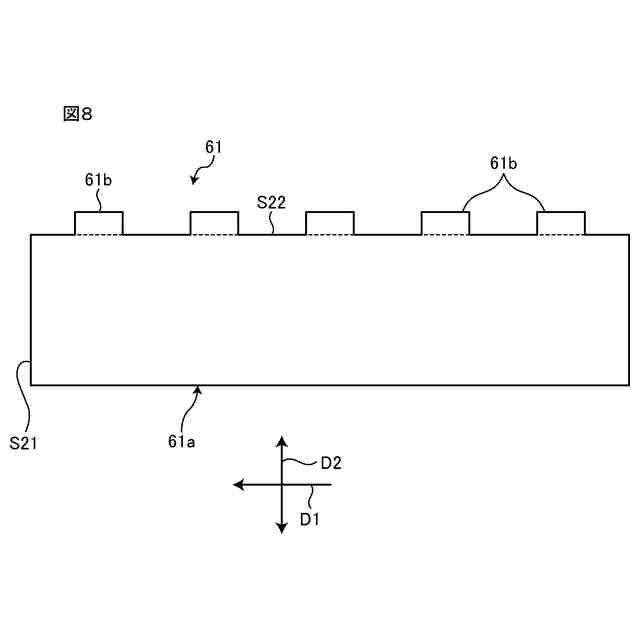

図８は、平らに広げられた状態の第２集電体を示す平面図である。

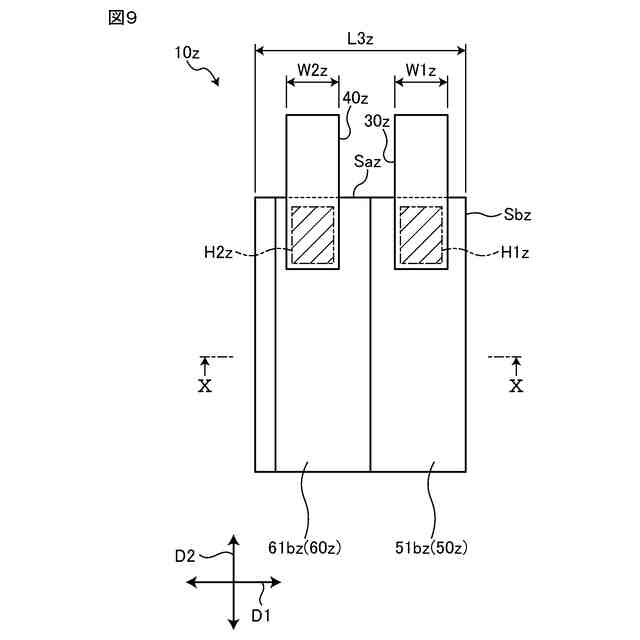

図９は、本開示の実施形態の比較例に係る電極体の平面図である。
図１０は、図９に示すＸ－Ｘ線に沿う比較例の電極体の断面図である。
図１１は、図９に示す比較例の電極体が有する第２極の第２集電体が平らに広げられた状態を示す平面図である。
図１２は、本開示の実施形態の第１変形例に係る二次電池の電極体の平面図である。
図１３は、本開示の実施形態の第２変形例に係る二次電池において、平らに広げられた状態の第２集電体を示す平面図である。
【発明を実施するための形態】
【００１０】
以下に、実施の形態を図面に基づいて詳細に説明する。なお、この実施の形態により本開示が限定されるものではない。各実施の形態は例示であり、異なる実施の形態で示した構成の部分的な置換又は組み合わせが可能であることは言うまでもない。
（【００１１】以降は省略されています）
