公開番号2025058492
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168461
出願日2023-09-28
発明の名称撮像レンズおよび撮像装置
出願人株式会社タムロン
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G02B 13/04 20060101AFI20250402BHJP(光学)
要約【課題】光学特性に優れ、小型化および低コスト化に有利な単焦点レンズを提供する。
【解決手段】撮像レンズは、物体側から順に配置される、負の屈折力を有する第1レンズと、負の屈折力を有する第2レンズと、正の屈折力を有する第3レンズと、最も像面側に配置され、負の屈折力を有する最終レンズと、を含む7枚以上9枚以下のレンズ、および絞りを有し、特定の式で表される特定の光学特性を有する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から順に配置される、負の屈折力を有する第１レンズと、負の屈折力を有する第２レンズと、正の屈折力を有する第３レンズと、最も像面側に配置され、負の屈折力を有する最終レンズと、を含む７枚以上９枚以下のレンズ、ならびに絞りを有する撮像レンズであって、
前記絞りよりも物体側および像面側のそれぞれに独立して樹脂レンズセットを有し、
前記樹脂レンズセットは、互いに隣り合う、正の屈折力を有する樹脂レンズと、負の屈折力を有する樹脂レンズと、からなり、
前記樹脂レンズセットに含まれる樹脂レンズの一方は１．６８よりも小さい、ｄ線における屈折率を有するとともに２０よりも大きく３０未満のアッベ数を有し、かつ、
以下の式を満足する、撮像レンズ。
－０．５０＜ｆ×Φ２ｐｆ＜０．４２・・・（１）
０．０＜ｆ×Φ２ｐｂ＜０．７０・・・（２）
但し、
ｆ：前記撮像レンズの光学系の焦点距離
Φ２ｐｆ：前記絞りよりも物体側の樹脂レンズセットを構成する２枚の前記樹脂レンズの合成焦点距離の逆数
Φ２ｐｂ：前記絞りより像面側の樹脂レンズセットを構成する２枚の前記樹脂レンズの合成焦点距離の逆数
続きを表示（約 760 文字）【請求項２】
前記第３レンズは、像面側に凸面を有し、かつ、
以下の式を満足する、請求項１に記載の撮像レンズ。
－２．３＜ｆ２／ｆ＜０.０・・・（３）
但し、
ｆ２：前記第２レンズの焦点距離
【請求項３】
以下の式を満足する、請求項１に記載の撮像レンズ。
－２０.００＜ｆＬ／ｆ＜－１．６１・・・（４）
但し、
ｆＬ：前記最終レンズの焦点距離
【請求項４】
前記レンズの枚数は８枚以下である、請求項１に記載の撮像レンズ。
【請求項５】
前記最終レンズは像面側に凸面を有する、請求項１に記載の撮像レンズ。
【請求項６】
前記第１レンズは像面側に凹面を有する、請求項１に記載の撮像レンズ。
【請求項７】
前記第２レンズは、メニスカス形状を有しており、かつ、像面側に凹面を有する、請求項１に記載の撮像レンズ。
【請求項８】
以下の式を満足する、請求項１に記載の撮像レンズ。
０.０＜Ｄｐ／ｆ＜１．３・・・（５）
但し、
Ｄｐ：前記絞りより物体側の樹脂レンズの総厚
【請求項９】
以下の式を満足する、請求項１に記載の撮像レンズ。
０.００＜Ｄｐ２／ｆ＜１．００・・・（６）
但し、
Ｄｐ２：前記樹脂レンズセットに含まれる負の屈折力を有する樹脂レンズ以外の、前記絞りより物体側の樹脂レンズの中心厚の和
【請求項１０】
以下の式を満足する、請求項１に記載の撮像レンズ。
１．１＜ＩｍｇＨ／ｆ＜２．５・・・（７）
但し、
ＩｍｇＨ：最大像高
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像レンズおよび撮像装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、車載レンズ、監視用またはＦＡ用単焦点レンズ、および搭乗者監視等のデジタル入出力機器の撮影光学系等に用いるために、レンズ撮像装置の開発が進められている。このような状況下、様々な構成の単焦点レンズが検討されており、例えば、低コスト化の観点から、樹脂レンズを含む単焦点レンズが検討されている。このような単焦点レンズには、樹脂レンズを含む７枚のレンズで構成される単焦点レンズが知られている（例えば特許文献１～６参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１０２２１１号公報
特開２０２２－１１０７８４号公報
中国特許出願公開第１１３２０４０９９号
中国特許出願公開第１１６１４９０３１号
特開２０１７－１２５８８７号公報
特表２０１８－５２３１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、単焦点レンズは、その用途に応じて、光学特性に加えて様々な条件が要求される。前述の従来の単焦点レンズは、優れた温度補正の実現、低コスト化および小型化を達成させるためには未だ検討の余地が残されている。
【０００５】
本発明の一態様は、光学特性に優れ、小型化および低コスト化に有利な単焦点レンズおよび撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る撮像レンズは、
物体側から順に配置される、負の屈折力を有する第１レンズと、負の屈折力を有する第２レンズと、正の屈折力を有する第３レンズと、最も像面側に配置され、負の屈折力を有する最終レンズと、を含む７枚以上９枚以下のレンズ、ならびに絞りを有する撮像レンズであって、
前記絞りよりも物体側および像面側のそれぞれに独立して樹脂レンズセットを有し、
前記樹脂レンズセットは、互いに隣り合う、正の屈折力を有する樹脂レンズと、負の屈折力を有する樹脂レンズと、からなり、
前記樹脂レンズセットに含まれる樹脂レンズの一方は１．６８よりも小さい、d線における屈折率を有するとともに２０よりも大きく３０未満のアッベ数を有し、かつ、
以下の式を満足する。
－０．５０＜ｆ×Φ２ｐｆ＜０．４２・・・（１）
０．０＜ｆ×Φ２ｐｂ＜０．７・・・（２）
但し、
ｆ：前記撮像レンズの光学系の焦点距離
Φ２ｐｆ：前記絞りよりも物体側の樹脂レンズセットを構成する２枚の前記樹脂レンズの合成焦点距離の逆数
Φ２ｐｂ：前記絞りより像面側の樹脂レンズセットを構成する２枚の前記樹脂レンズの合成焦点距離の逆数
【０００７】
また、前記の課題を解決するために、本発明の一態様に係る撮像装置は、前記の撮像レンズと、前記撮像レンズの像面側に、前記撮像レンズによって形成された光学像を電気的信号に変換する撮像素子と、を備える。
【発明の効果】
【０００８】
本発明の一態様によれば、光学特性に優れ、小型化および低コスト化に有利な単焦点レンズおよび撮像装置を提供することができる。
【図面の簡単な説明】
【０００９】

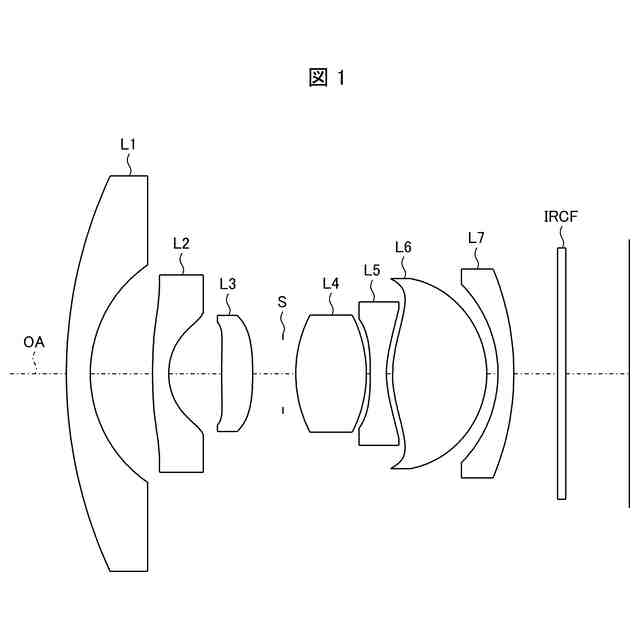

実施例１の撮像レンズの７００ｍｍ合焦時の光学的な構成を模式的に示す図である。
実施例１の撮像レンズの球面収差図、非点収差図、および歪曲収差図である。

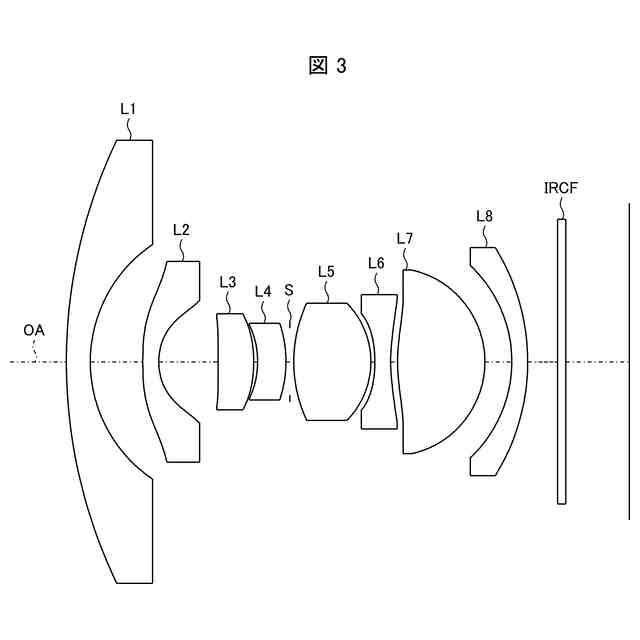

実施例２の撮像レンズの７００ｍｍ合焦時の光学的な構成を模式的に示す図である。
実施例２の撮像レンズの球面収差図、非点収差図、および歪曲収差図である。
実施例３の撮像レンズの７００ｍｍ合焦時の光学的な構成を模式的に示す図である。
実施例３の撮像レンズの球面収差図、非点収差図、および歪曲収差図である。
実施例４の撮像レンズの７００ｍｍ合焦時の光学的な構成を模式的に示す図である。
実施例４の撮像レンズの球面収差図、非点収差図、および歪曲収差図である。
実施例５の撮像レンズの７００ｍｍ合焦時の光学的な構成を模式的に示す図である。
実施例５の撮像レンズの球面収差図、非点収差図、および歪曲収差図である。
実施例６の撮像レンズの７００ｍｍ合焦時の光学的な構成を模式的に示す図である。
実施例６の撮像レンズの球面収差図、非点収差図、および歪曲収差図である。
本発明の一実施形態に係る撮像装置の構成の一例を模式的に示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明に係る撮像レンズおよび撮像装置の実施の形態を説明する。本実施形態は、より詳しくは、デジタルスチルカメラまたはデジタルビデオカメラ等の固体撮像素子（ＣＣＤまたはＣＭＯＳ等）を用いた撮像装置に好適な撮像レンズおよび撮像装置に関する。但し、以下に説明する当該撮像レンズおよび撮像装置は、本発明に係る撮像レンズおよび撮像装置の一態様であって、本発明に係る撮像レンズおよび撮像装置は以下の態様に限定されない。
（【００１１】以降は省略されています）
