特許ウォッチ

公開番号2025057929
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167770
出願日2023-09-28
発明の名称手袋
出願人エステー株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類A41D 19/00 20060101AFI20250402BHJP(衣類)
要約【課題】十分な強度を有する共重合ポリマー製の手袋を提供する。
【解決手段】手袋1は、結晶成分と非晶成分を含む共重合ポリマー製の2枚のフィルムf1、f2の周縁を熱溶着して製造する。この手袋1は、親指が入る親指部分の人差し指側の溶着縁と人差し指が入る人差し指部分の親指側の溶着縁との間の角度θ1が、25°<θ1≦35°である。
【選択図】図5

特許請求の範囲【請求項１】
結晶成分と非晶成分を含む共重合ポリマー製の２枚のフィルムの周縁を熱溶着して製造する手袋であって、
親指が入る親指部分の人差し指側の溶着縁と人差し指が入る人差し指部分の親指側の溶着縁との間の角度θ１が、２５°＜θ１≦３５°である、
手袋。
続きを表示（約 710 文字）【請求項２】
前記人差し指部分の中指側の溶着縁と中指が入る中指部分の人差し指側の溶着縁との間の角度θ２が、２０°＜θ２≦３０°である、
請求項１に記載の手袋。
【請求項３】
前記中指部分の薬指側の溶着縁と薬指が入る薬指部分の中指側の溶着縁との間の角度θ３が、１８°＜θ３≦３５°である、
請求項２に記載の手袋。
【請求項４】
前記薬指部分の小指側の溶着縁と小指が入る小指部分の薬指側の溶着縁との間の角度θ４が、１３°＜θ４≦２０°である、
請求項３に記載の手袋。
【請求項５】
前記親指部分と前記人差し指部分の間の第１の指股部分の曲率半径Ｒ１が、６ｍｍ＜Ｒ１である、
請求項１に記載の手袋。
【請求項６】
前記人差し指部分と前記中指部分の間の第２の指股部分の曲率半径Ｒ２が、３．５ｍｍ＜Ｒ２である、
請求項２に記載の手袋。
【請求項７】
前記中指部分と前記薬指部分の間の第３の指股部分の曲率半径Ｒ３が、３．５ｍｍ＜Ｒ３である、
請求項３に記載の手袋。
【請求項８】
前記薬指部分と前記小指部分の間の第４の指股部分の曲率半径Ｒ４が、３．５ｍｍ＜Ｒ４である、
請求項４に記載の手袋。
【請求項９】
前記共重合ポリマーは、ポリエステル系の共重合ポリマーである、
請求項１に記載の手袋。
【請求項１０】
前記共重合ポリマーは、生分解性ポリマーである、
請求項９に記載の手袋。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、生分解性ポリマーなどの共重合ポリマー製の手袋に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、自然環境保護の観点から、結晶成分と非晶成分を含む共重合ポリマーである生分解性ポリマーなどを用いた使い捨て手袋の開発が進んでいる。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３０７４３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した生分解性ポリマーは、従来の使い捨て手袋の素材であるポリエチレンやポリプロピレンと比較して、手袋の周縁のシール部分を加熱溶融した後、結晶化するまでの時間が長く、結晶化によりシール部分が硬くなる性質を有する。このため、上述した生分解性ポリマーにより手袋を製造すると、使用時に応力が集中し易い指の間の股の部分（以下、単に指股部分と称する場合もある）が破け易くなってしまう。
【０００５】
本発明は、上記の点に鑑みてなされたもので、十分な強度を有する共重合ポリマー製の手袋を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の手袋の一態様は、結晶成分と非晶成分を含む共重合ポリマー製の２枚のフィルムの周縁を熱溶着して製造する。この手袋は、親指が入る親指部分の人差し指側の溶着縁と人差し指が入る人差し指部分の親指側の溶着縁との間の角度θ１が、２５°＜θ１≦３５°である。
【発明の効果】
【０００７】
本発明の一態様によれば、十分な強度を有する共重合ポリマー製の手袋を提供することができる。
【図面の簡単な説明】
【０００８】

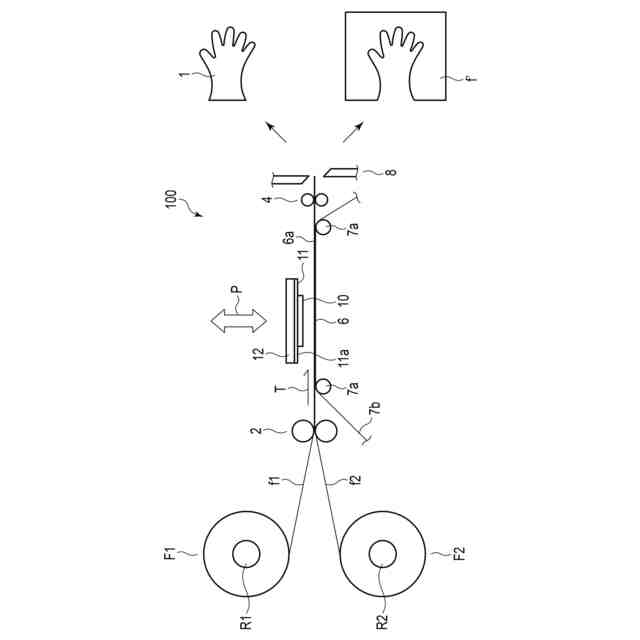

図１は、実施形態に係る手袋の製造装置を示す概略図である。

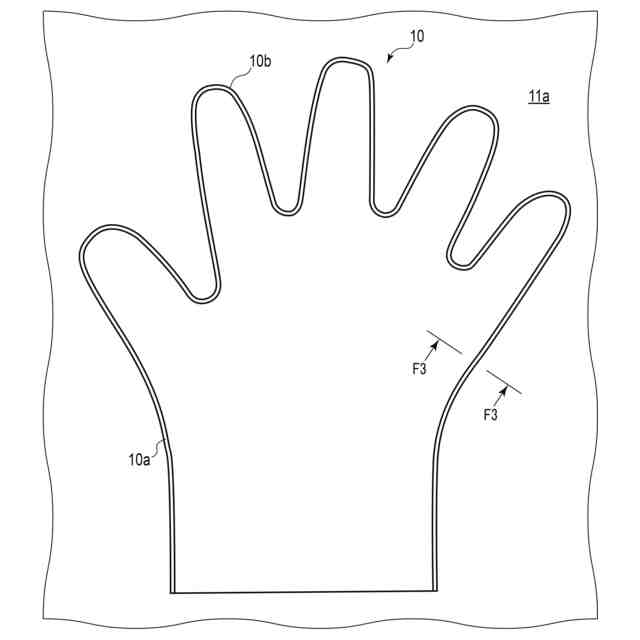

図２は、図１の製造装置の金型を示す平面図である。

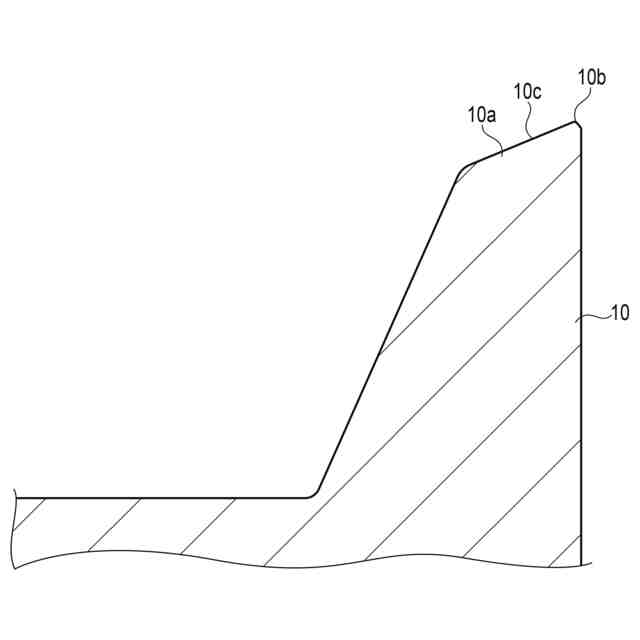

図３は、図２の金型をＦ３－Ｆ３で切断した要部の断面図である。

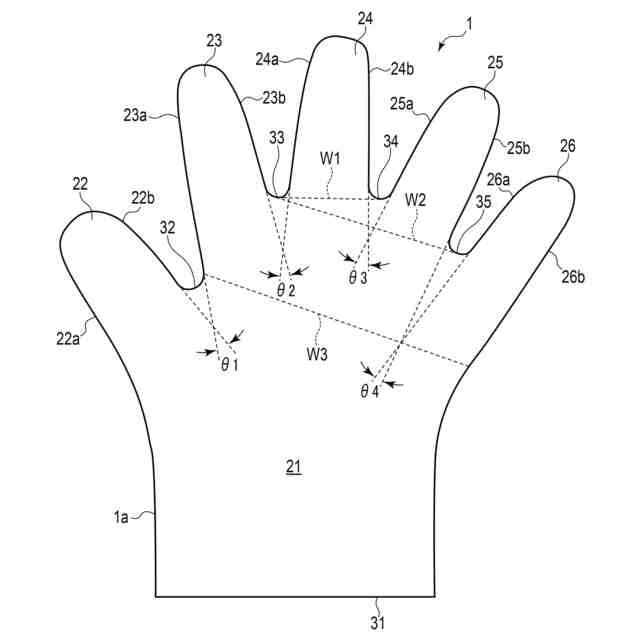

図４は、実施形態に係る手袋を示す平面図である。

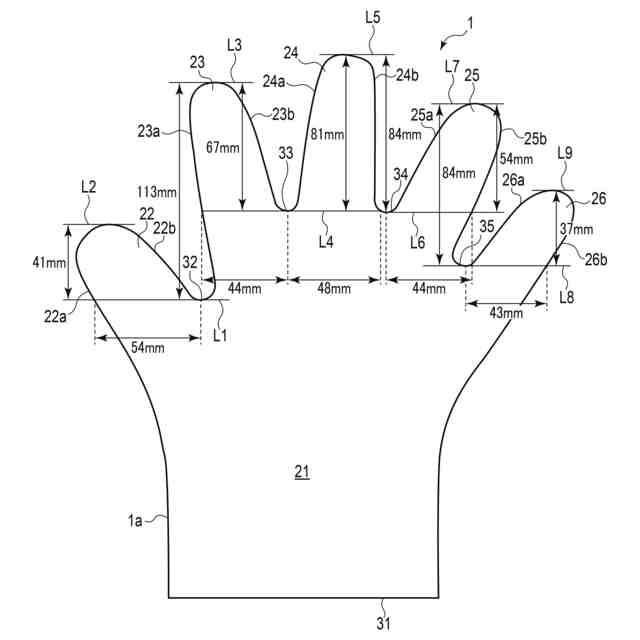

図５は、実施形態に係る手袋を示す平面図である。

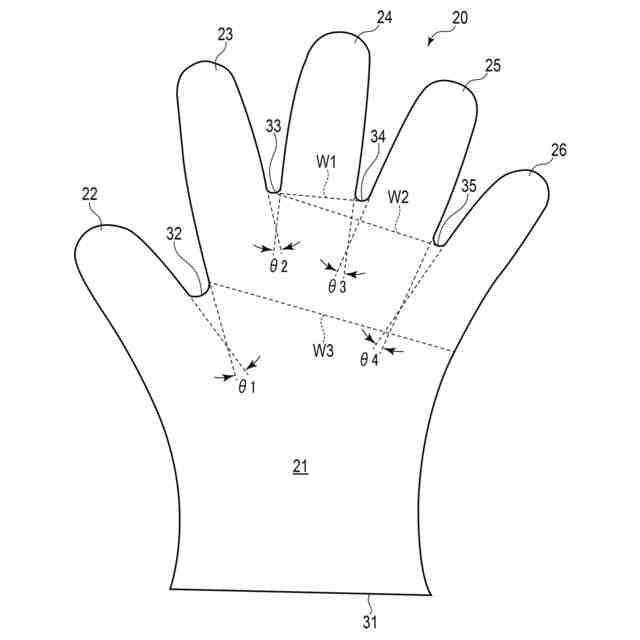

図６は、一般に市販されている従来の使い捨て手袋（現行品）を示す平面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照して説明する。
図１に示すように、手袋１の製造装置１００は、フィルムロールＦ１、Ｆ２、搬送ローラ２、４、コンベヤ６、カッター８、及び金型１０を備える。
【００１０】
フィルムロールＦ１、Ｆ２は、長尺な機能性フィルムｆ１、ｆ２（以下、単にフィルムｆ１、ｆ２と称する）をそれぞれ回転軸Ｒ１、Ｒ２に巻回したものである。フィルムロールは、２枚のフィルムｆ１、ｆ２を重ねて１つの回転軸に巻回した１つのロールであってもよい。フィルムｆ１、ｆ２は、例えば、ポリ（３－ヒドロキシブチレート－ｃｏ－３－ヒドロキシヘキサノエート）などの生分解性ポリマーを長尺な薄い（厚さ約２５μｍ）シート状に成形した株式会社カネカ製の生分解性バイオポリマー「Green Planet」である。

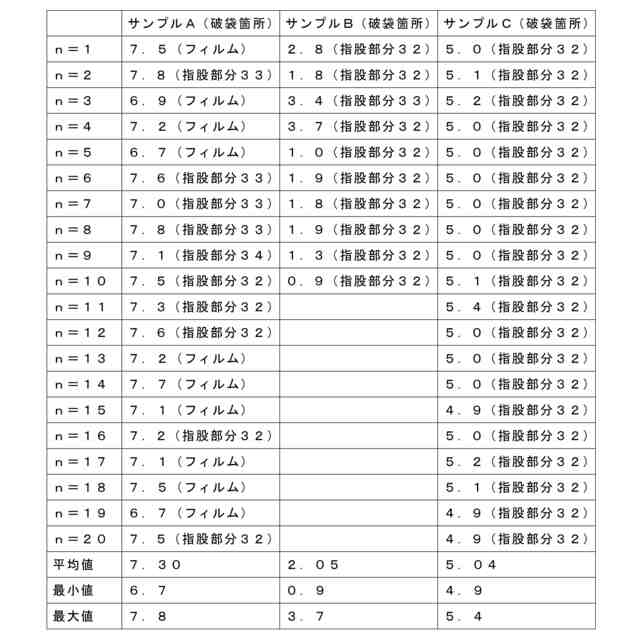

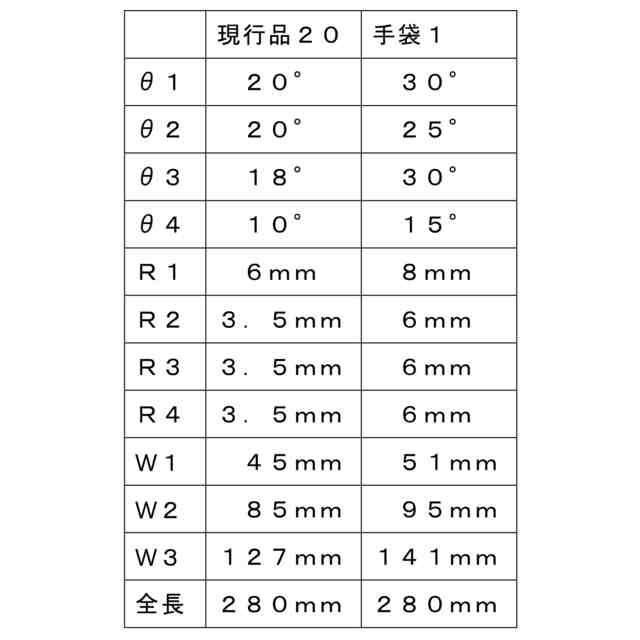

（【００１１】以降は省略されています）

関連特許
