公開番号2025057831
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167610
出願日2023-09-28
発明の名称無線通信システムおよびその制御方法
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 24/04 20090101AFI20250402BHJP(電気通信技術)
要約【課題】複数のAPと通信を行う環境において、参照信号のためのリソース消費量を低減する。
【解決手段】無線通信システムにおいて、ユーザ装置(UE)が複数の基地局アンテナ(AP)を介して基地局(BS)と接続可能に構成される。複数のAPの各々は、定期的にダウンリンク参照信号(DL_RS)を送信するように構成され、複数のAPは、第1の送信周期でDL_RSを送信するAPと第2の送信周期でDL_RSを送信するAPとを含む。UEは、受信したDL_RSの信号品質が所定品質より低いと判定した場合に、当該DL_RSを送信した第1のAPに対してUEとの間のビームマネジメント(BM)実施指示を送信するよう構成される。第1のAP以外の複数のAPの各々は、UEから第1のAPへBM実施指示が送信されたことに基づいて、非定期的DL_RSを送信するよう構成される。
【選択図】図7
特許請求の範囲【請求項１】
ユーザ装置（ＵＥ）が複数の基地局アンテナ（ＡＰ）を介して基地局（ＢＳ）と接続可能に構成された無線通信システムであって、
前記複数のＡＰの各々は、定期的にダウンリンク参照信号（ＤＬ＿ＲＳ）を送信するように構成され、前記複数のＡＰは、第１の送信周期でＤＬ＿ＲＳを送信するＡＰと前記第１の送信周期とは異なる第２の送信周期でＤＬ＿ＲＳを送信するＡＰとを含み、
前記ＵＥは、受信したＤＬ＿ＲＳの信号品質が所定品質より低いと判定した場合に、該ＤＬ＿ＲＳを送信した第１のＡＰに対して前記ＵＥとの間のビームマネジメント（ＢＭ）実施指示を送信するよう構成され、
前記第１のＡＰ以外の前記複数のＡＰの各々は、前記ＵＥから前記第１のＡＰへ前記ＢＭ実施指示が送信されたことに基づいて、非定期的ＤＬ＿ＲＳを送信するよう構成される
ことを特徴とする無線通信システム。
続きを表示（約 1,000 文字）【請求項２】
前記第１のＡＰ以外の前記複数のＡＰの各々のうち前記ＢＭ実施指示の直近にＤＬ＿ＲＳを送信したＡＰは、前記非定期的ＤＬ＿ＲＳの送信を抑止する
ことを特徴とする請求項１に記載の無線通信システム。
【請求項３】
前記第２の送信周期は、前記第１の送信周期の整数倍である
ことを特徴とする請求項１に記載の無線通信システム。
【請求項４】
前記複数のＡＰは、前記第２の送信周期でＤＬ＿ＲＳを送信する２つ以上のＡＰを含み、該２つ以上のＡＰの各々がＤＬ＿ＲＳを送信するタイミングは互いに異なる
ことを特徴とする請求項３に記載の無線通信システム。
【請求項５】
前記非定期的ＤＬ＿ＲＳの送信に使用するリソースに関する情報は、前記ＵＥと各ＡＰとの間で共有されている
ことを特徴とする請求項１に記載の無線通信システム。
【請求項６】
前記第１のＡＰ以外の前記複数のＡＰの各々は、前記非定期的ＤＬ＿ＲＳをビームスイープしながら送信する
ことを特徴とする請求項１に記載の無線通信システム。
【請求項７】
前記第１のＡＰは、前記ＵＥから前記第１のＡＰへ前記ＢＭ実施指示が送信されたことを前記第１のＡＰ以外の前記複数のＡＰに通知するように構成され、
前記第１のＡＰ以外の前記複数のＡＰの各々は、前記第１のＡＰからの前記通知に基づいて、前記非定期的ＤＬ＿ＲＳを送信する
ことを特徴とする請求項１に記載の無線通信システム。
【請求項８】
前記ＢＭ実施指示の送信に使用する物理アップリンク制御チャネル（ＰＵＣＣＨ）リソースに関する情報は、前記ＵＥと各ＡＰとの間で共有されており、
前記複数のＡＰの各々は、前記ＰＵＣＣＨリソースを監視するよう構成される
ことを特徴とする請求項１に記載の無線通信システム。
【請求項９】
前記第１のＡＰ以外の前記複数のＡＰの各々は、前記ＰＵＣＣＨリソースの監視による前記ＢＭ実施指示の送信の検知に基づいて、前記非定期的ＤＬ＿ＲＳを送信する
ことを特徴とする請求項８に記載の無線通信システム。
【請求項１０】
前記複数のＡＰの各々は、多入力多出力（ＭＩＭＯ）アンテナとして構成されている
ことを特徴とする請求項１に記載の無線通信システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システムにおけるビーム制御に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
現在、第３世代パートナーシッププロジェクト（３ＧＰＰ（登録商標））において開発が続けられている５Ｇを更に高度化したＢｅｙｏｎｄ５Ｇや６Ｇ（Ｂ５Ｇ／６Ｇ）の検討が始まってきている。Ｂ５Ｇ／６Ｇでは、より快適な無線通信を実現すべく「Cell-Free massive MIMO（ＣＦｍＭＩＭＯ）」を適用することが検討されている（非特許文献１）。ＣＦｍＭＩＭＯは、個々のユーザ装置（ＵＥ）に対して複数の基地局アンテナを連携させmassive MIMO（ｍＭＩＭＯ）を適用することにより、セルの概念を取り払った無線環境を提供するものである。
【先行技術文献】
【非特許文献】
【０００３】
ＫＤＤＩ、「Ｂ５Ｇ／６Ｇホワイトペーパー２．０．１版」、２０２１年１０月、第３６頁～第３９頁
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ｍＭＩＭＯにおいては、基地局アンテナとユーザ装置との間で、ビームマネジメント（ＢＭ）と呼ばれるビームの最適化のための制御が行われる。具体的には、基地局アンテナは定期的に参照信号を送信し、ＵＥは受信した参照信号に関する情報をフィードバックすることにより、基地局アンテナが形成するビームの制御を行っている。
【０００５】
そのため、各ＵＥが複数の基地局アンテナと通信するＣＦｍＭＩＭＯにおいては、ＵＥは複数の基地局アンテナとの間でＢＭを行う必要がある。また、ＵＥと通信している複数の基地局アンテナはカバレッジが互いに重複しているため、各基地局アンテナから送信される参照信号のリソースは互いに直交している必要がある。これらの要件により、ＣＦｍＭＩＭＯにおいては、参照信号のためのリソース消費量が増大するという課題がある。
【０００６】
本発明は、このような問題に鑑みてなされたものであり、複数のＡＰと通信を行う環境において、参照信号のためのリソース消費量を低減する技術を提供することを目的としている。
【課題を解決するための手段】
【０００７】
上述の問題点を解決するため、本発明に係る無線通信システムは以下の構成を備える。すなわち、ユーザ装置（ＵＥ）が複数の基地局アンテナ（ＡＰ）を介して基地局（ＢＳ）と接続可能に構成された無線通信システムにおいて、
前記複数のＡＰの各々は、定期的にダウンリンク参照信号（ＤＬ＿ＲＳ）を送信するように構成され、前記複数のＡＰは、第１の送信周期でＤＬ＿ＲＳを送信するＡＰと前記第１の送信周期とは異なる第２の送信周期でＤＬ＿ＲＳを送信するＡＰとを含み、
前記ＵＥは、受信したＤＬ＿ＲＳの信号品質が所定品質より低いと判定した場合に、該ＤＬ＿ＲＳを送信した第１のＡＰに対して前記ＵＥとの間のビームマネジメント（ＢＭ）実施指示を送信するよう構成され、
前記第１のＡＰ以外の前記複数のＡＰの各々は、前記ＵＥから前記第１のＡＰへ前記ＢＭ実施指示が送信されたことに基づいて、非定期的ＤＬ＿ＲＳを送信するよう構成される。
【発明の効果】
【０００８】
本発明によれば、複数のＡＰと通信を行う環境において、参照信号のためのリソース消費量を低減する技術を提供することができる。
【図面の簡単な説明】
【０００９】

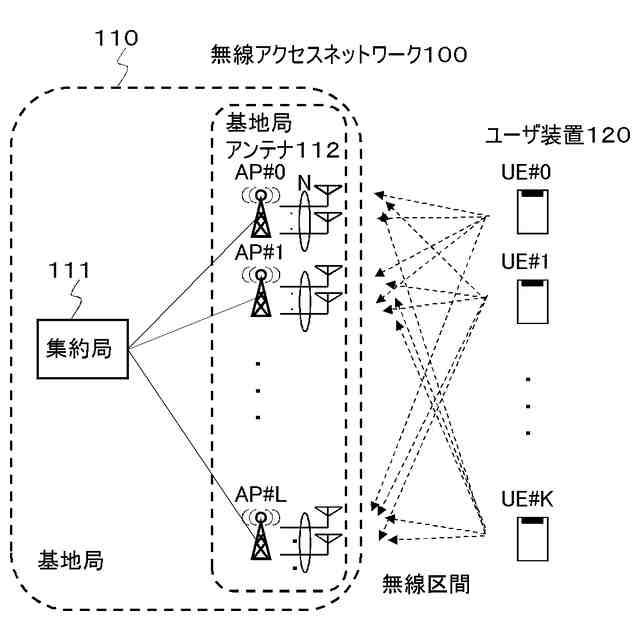

無線アクセスネットワークの構成を示す図である。
集約局のハードウェア構成および機能構成を示す図である。
ＵＥのハードウェア構成および機能構成を示す図である。
複数のＡＰからの参照信号の送信を説明する図である。
実施形態における複数のＡＰからの参照信号の送信を説明する図である（定常時）。
実施形態におけるＢＭ実施指示が送信された場合の各装置の動作を例示的に示す図である。
実施形態におけるシグナリング図である。
変形例におけるシグナリング図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
