公開番号2025059794
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170107
出願日2023-09-29
発明の名称参照信号の設定方法及び装置
出願人KDDI株式会社
代理人個人,個人
主分類H04W 72/231 20230101AFI20250403BHJP(電気通信技術)
要約【課題】アクセスリンクで送受される参照信号(RS)をドップラーシフトの影響に応じて適応的にマッピングできる参照信号の設定方法及び装置を提供する。
【解決手段】無線基地局から無線端末へOFDM-CSI-RSを送信し、無線基地局から無線端末へOTFS-CSI-RSを送信し、無線端末が前記OTFS-CSI-RSを受信してドップラーシフトを推定し、無線端末から無線基地局へ前記ドップラーシフトをフィードバックし、無線基地局がドップラーシフトに基づいて参照信号を設定し、無線基地局が前記設定の結果を無線端末へ通知する。無線基地局は、ドップラーシフトが大きいほど参照信号の周期が短くなるように設定する。

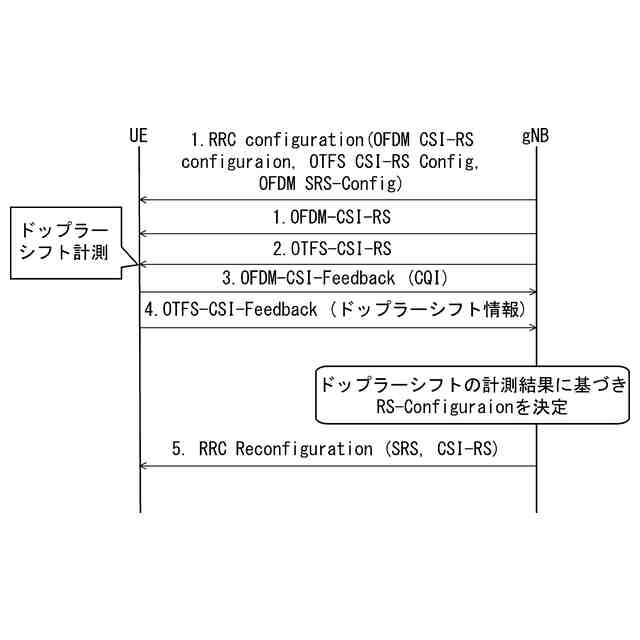

【選択図】図1
特許請求の範囲【請求項１】
移動体通信システムの無線アクセスリンクで送受される参照信号の設定方法において、
無線基地局から無線端末へOTFS変調された参照信号を送信し、
無線端末が前記OTFS変調された参照信号を受信してドップラーシフトを推定し、
無線端末から無線基地局へ前記ドップラーシフトをフィードバックし、
前記無線基地局が前記ドップラーシフトに基づいて、OFDM変調される参照信号を設定し、
前記無線基地局が前記設定の結果を無線端末へ通知することを特徴とする参照信号の設定方法。
続きを表示（約 1,300 文字）【請求項２】
前記無線基地局は、ドップラーシフトが大きいほど参照信号の周期が短くなるようにマッピングすることを特徴とする請求項１に記載の参照信号の設定方法。
【請求項３】
前記無線基地局は、参照信号を複数のブロックに分割して各ブロックを所定の送信周期で送信し、
ドップラーシフトが大きいほど各ブロックのブロック長を長くしてブロックの送信回数を減じることで参照信号の送信周期を短くすることを特徴とする請求項１または２に記載の参照信号の設定方法。
【請求項４】
前記無線基地局は、参照信号を複数のブロックに分割して各ブロックを所定の送信周期で送信し、
前記無線基地局は、ドップラーシフトが大きいほど各ブロックの送信周期を短くすることで参照信号の送信周期を短くすることを特徴とする請求項１または２に記載の参照信号の設定方法。
【請求項５】
前記設定の対象となる、OFDM変調される参照信号がCSI-RSであり、
ドップラーシフトが小さいほど、RRC Configurationにより送信周期およびそれに対するCSI Feedbackの送信周期を長く設定することを特徴とする請求項１ないし４のいずれかに記載の参照信号の設定方法。
【請求項６】
前記設定の対象となる、OFDM変調される参照信号がSRSであり、
ドップラーシフトが小さいほどRRC Configurationにより信号の送信周期を長く設定することを特徴とする請求項１または４のいずれかに記載の参照信号の設定方法。
【請求項７】
移動体通信システムの無線基地局において無線アクセスリンクの参照信号を設定する装置において、
無線端末へOTFS変調された参照信号を送信する手段と、
無線端末が前記OTFS変調された参照信号に基づいて推定したドップラーシフトのフィードバックを受信する手段と、
前記無線端末がフィードバックしたドップラーシフトに基づいて、OFDM変調される参照信号を設定する手段と、
前記設定結果を無線端末へ通知する手段とを具備したことを特徴とする参照信号の設定装置。
【請求項８】
前記設定する手段は、ドップラーシフトが大きいほど参照信号の周期が短くなるようにマッピングすることを特徴とする請求項７に記載の参照信号の設定装置。
【請求項９】
前記設定の対象となる、OFDM変調される参照信号がCSI-RSであり、
前記設定する手段は、ドップラーシフトが小さいほど、RRC Configurationにより送信周期およびそれに対するCSI Feedbackの送信周期を長く設定することを特徴とする請求項７または８に記載の参照信号の設定装置。
【請求項１０】
前記設定の対象となる、OFDM変調される参照信号がSRSであり、
前記設定する手段は、ドップラーシフトが小さいほどRRC Configurationにより信号の送信周期を長く設定することを特徴とする請求項７または８に記載の参照信号の設定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、移動体通信システムの無線アクセスリンクで送受される参照信号の設定方法及び装置に係り、特に、無線端末の移動速度に応じて参照信号を適応的に設定または再設定する方法及び装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
第 4・第5世代の移動体通信サービスで使われている直交周波数分割多重（OFDM：Orthogonal Frequency Division Multiplexing）方式は、高いスペクトル効率とマルチパスフェージングに対する優れた耐性を備えている。
【０００３】
直交時間周波数空間（OTFS：Orthogonal Time Frequency Space）伝送は、高速移動に伴うドップラーシフトに起因する伝搬路の時間的変化に対応可能な伝送方式として注目を集めている。
【０００４】
特許文献1には、OTFS変調通信システムとOFDMを用いるLTEシステムとの同時運用に関する技術が開示されている。
【０００５】
非特許文献１には、スパース性がある環境におけるOTFSとOFDMとの公平な比較が示されている。
【先行技術文献】
【特許文献】
【０００６】
WO2019/241436 A1
【非特許文献】
【０００７】
IEEE, OTFS vs. OFDM in the Presence of Sparsity: A FairComparison
【発明の概要】
【発明が解決しようとする課題】
【０００８】
近年の無線端末数の爆発的な増加により、無線端末と基地局や無線アクセスポイントとの間の無線アクセスリンクで送受されるSRS (Sounding Reference SIgnal) やCSI-RS (Channel State Information Reference Signal) などの、伝搬路推定や品質測定用の参照信号（RS：Reference Signal）によるオーバーヘッドが増大するという技術課題がある。
【０００９】
このとき、無線アクセスリンクのRSをドップラーシフトの影響が低いユーザには長周期に設定し、影響が高いユーザには短周期に設定することができればオーバーヘッドを削減できる可能性があるものの、無線基地局は無線端末のドップラーシフトを正確に把握できない。したがって、RSをドップラーシフトの影響に応じて適応的に設定することができない。
【００１０】
本発明の目的は、上記の技術課題を解決し、無線アクセスリンクで送受されるRSをドップラーシフトの影響に応じて適応的に設定できる方法及び装置を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
