公開番号2025109552
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003513
出願日2024-01-12
発明の名称メッシュ復号装置、メッシュ復号方法及びプログラム
出願人KDDI株式会社
代理人フェリシテ弁理士法人
主分類G06T 9/00 20060101AFI20250717BHJP(計算;計数)
要約【課題】サブメッシュごとに細分割回数が異なる場合でも補正を行うこと。
【解決手段】本発明に係るメッシュ復号装置200において、境界補正部208は、細分割頂点計算制御信号が「1」のとき、細分割頂点の境界情報の計算をスキップし、アトラスビットストリーム内に格納されている境界情報のみに基づきサブメッシュの境界補正を行う。
【選択図】図2
特許請求の範囲【請求項１】
メッシュ復号装置であって、
アトラスビットストリームを復号して第１制御情報を生成して出力するように構成されているアトラスデータ復号部と、
基本メッシュビットストリームを入力として基本メッシュ及び第２制御情報を生成して出力するように構成されている基本メッシュ復号部と、
前記第１制御情報と前記第２制御情報と前記基本メッシュを入力として細分割メッシュ及び細分割頂点法線を出力するように構成されている細分割部と、
前記第１制御情報と変位量と前記細分割メッシュと前記細分割頂点法線とを入力として復号メッシュを生成するように構成されているメッシュ復号部と、
前記第１制御情報と前記復号メッシュとを入力して境界補正復号メッシュを出力するように構成されている境界補正部とを備え、
前記境界補正部は、細分割頂点計算制御信号が「１」のとき、細分割頂点の境界情報の計算をスキップし、アトラスビットストリーム内に格納されている境界情報のみに基づきサブメッシュの境界補正を行うことを特徴とするメッシュ復号装置。
続きを表示（約 930 文字）【請求項２】
メッシュ復号方法であって、
アトラスビットストリームを復号して第１制御情報を生成して出力する工程Ａと、
基本メッシュビットストリームを入力として基本メッシュ及び第２制御情報を生成して出力する工程Ｂと、
前記第１制御情報と前記第２制御情報と前記基本メッシュを入力として細分割メッシュ及び細分割頂点法線を出力する工程Ｃと、
前記第１制御情報と変位量と前記細分割メッシュと前記細分割頂点法線とを入力として復号メッシュを生成する工程Ｄと、
前記第１制御情報と前記復号メッシュとを入力して境界補正復号メッシュを出力する工程Ｅとを有し、
前記工程Ｅにおいて、細分割頂点計算制御信号が「１」のとき、細分割頂点の境界情報の計算をスキップし、アトラスビットストリーム内に格納されている境界情報のみに基づきサブメッシュの境界補正を行うことを特徴とするメッシュ復号方法。
【請求項３】
コンピュータを、メッシュ復号装置として機能させるプログラムであって、
前記メッシュ復号装置は、
アトラスビットストリームを復号して第１制御情報を生成して出力するように構成されているアトラスデータ復号部と、
基本メッシュビットストリームを入力として基本メッシュ及び第２制御情報を生成して出力するように構成されている基本メッシュ復号部と、
前記第１制御情報と前記第２制御情報と前記基本メッシュを入力として細分割メッシュ及び細分割頂点法線を出力するように構成されている細分割部と、
前記第１制御情報と変位量と前記細分割メッシュと前記細分割頂点法線とを入力として復号メッシュを生成するように構成されているメッシュ復号部と、
前記第１制御情報と前記復号メッシュとを入力して境界補正復号メッシュを出力するように構成されている境界補正部とを備え、
前記境界補正部は、細分割頂点計算制御信号が「１」のとき、細分割頂点の境界情報の計算をスキップし、アトラスビットストリーム内に格納されている境界情報のみに基づきサブメッシュの境界補正を行うことを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メッシュ復号装置、メッシュ復号方法及びプログラムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
非特許文献１では、メッシュを大まかな情報を表す基本メッシュと詳細な情報を表す変位量に分けて復号しており、映像コーデックによって変位量を復号している。
【先行技術文献】
【非特許文献】
【０００３】
ＫｈａｌｅｄＭａｍｍｏｕ，ＪｕｎｇｓｕｎＫｉｍ，ＡｌｅｘｉｓＴｏｕｒａｐｉｓ，ＤｉｍｉｔｒｉＰｏｄｂｏｒｓｋｉ，ＫｒａｓｉｍｉｒＫｏｌａｒｏｖ， “［Ｖ－ＣＧ］Ａｐｐｌｅ’ｓＤｙｎａｍｉｃＭｅｓｈＣｏｄｉｎｇＣｆＰＲｅｓｐｏｎｓｅ，” ＩＳＯ／ＩＥＣＪＴＣ１／ＳＣ２９／ＷＧ７ｍ５９２８１，Ａｐｒｉｌ２０２２．
ＧｏｏｇｌｅＤｒａｃｏ、２０２２年５月２６日アクセス［Ｏｎｌｉｎｅ］、https://google.github.io/draco
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、既存の手法では、サブメッシュごとに細分割回数が異なる場合、細分割境界を補正することができないという問題点があった。そこで、本発明は、上述の課題に鑑みてなされたものであり、サブメッシュごとに細分割回数が異なる場合でも補正を行うことができるメッシュ復号装置、メッシュ復号方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の第１の特徴は、メッシュ復号装置であって、アトラスビットストリームを復号して第１制御情報を生成して出力するように構成されているアトラスデータ復号部と、基本メッシュビットストリームを入力として基本メッシュ及び第２制御情報を生成して出力するように構成されている基本メッシュ復号部と、前記第１制御情報と前記第２制御情報と前記基本メッシュを入力として細分割メッシュ及び細分割頂点法線を出力するように構成されている細分割部と、前記第１制御情報と変位量と前記細分割メッシュと前記細分割頂点法線とを入力として復号メッシュを生成するように構成されているメッシュ復号部と、前記第１制御情報と前記復号メッシュとを入力して境界補正復号メッシュを出力するように構成されている境界補正部とを備え、前記境界補正部は、細分割頂点計算制御信号が「１」のとき、細分割頂点の境界情報の計算をスキップし、アトラスビットストリーム内に格納されている境界情報のみに基づきサブメッシュの境界補正を行うことを要旨とする。
【０００６】
本発明の第２の特徴は、メッシュ復号方法であって、アトラスビットストリームを復号して第１制御情報を生成して出力する工程Ａと、基本メッシュビットストリームを入力として基本メッシュ及び第２制御情報を生成して出力する工程Ｂと、前記第１制御情報と前記第２制御情報と前記基本メッシュを入力として細分割メッシュ及び細分割頂点法線を出力する工程Ｃと、前記第１制御情報と変位量と前記細分割メッシュと前記細分割頂点法線とを入力として復号メッシュを生成する工程Ｄと、前記第１制御情報と前記復号メッシュとを入力して境界補正復号メッシュを出力する工程Ｅとを有し、前記工程Ｅにおいて、細分割頂点計算制御信号が「１」のとき、細分割頂点の境界情報の計算をスキップし、アトラスビットストリーム内に格納されている境界情報のみに基づきサブメッシュの境界補正を行うことを要旨とする。
【０００７】
本発明の第３の特徴は、コンピュータを、メッシュ復号装置として機能させるプログラムであって、前記メッシュ復号装置は、アトラスビットストリームを復号して第１制御情報を生成して出力するように構成されているアトラスデータ復号部と、基本メッシュビットストリームを入力として基本メッシュ及び第２制御情報を生成して出力するように構成されている基本メッシュ復号部と、前記第１制御情報と前記第２制御情報と前記基本メッシュを入力として細分割メッシュ及び細分割頂点法線を出力するように構成されている細分割部と、前記第１制御情報と変位量と前記細分割メッシュと前記細分割頂点法線とを入力として復号メッシュを生成するように構成されているメッシュ復号部と、前記第１制御情報と前記復号メッシュとを入力して境界補正復号メッシュを出力するように構成されている境界補正部とを備え、前記境界補正部は、細分割頂点計算制御信号が「１」のとき、細分割頂点の境界情報の計算をスキップし、アトラスビットストリーム内に格納されている境界情報のみに基づきサブメッシュの境界補正を行うことを要旨とする。
【発明の効果】
【０００８】
本発明によれば、サブメッシュごとに細分割回数が異なる場合でも補正を行うことができるメッシュ復号装置、メッシュ復号方法及びプログラムを提供することができる。
【図面の簡単な説明】
【０００９】
図１は、一実施形態に係るメッシュ処理システム１の構成の一例を示す図である。
図２は、一実施形態に係るメッシュ復号装置２００の機能ブロックの一例を示す図である。
図３は、第１実施形態におけるＡＶＥのシンタックスの構成の一例を示す図である。

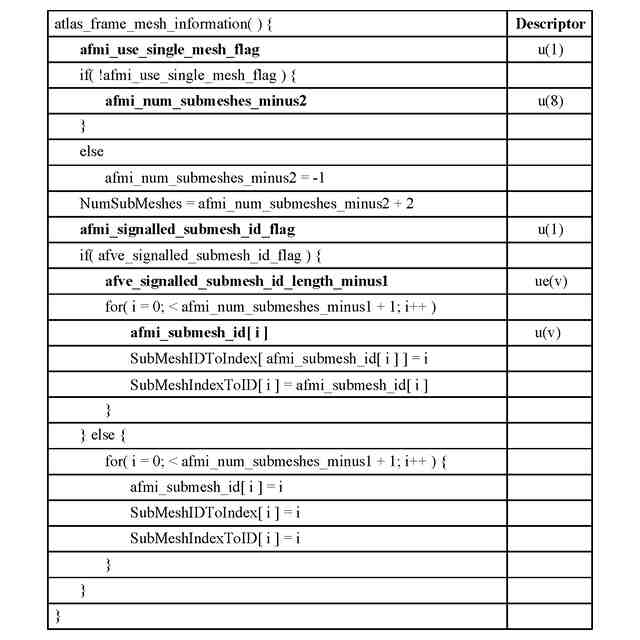

図４は、第１実施形態におけるＡＦＭＩのシンタックスの構成の一例を示す図である。
図５は、Ｚｉｐｐｅｒｉｎｇのシンタックスの構成の一例を示す図である。
図６は、基本メッシュ復号部２０２で復号されたサブメッシュの一例を示す図である。
図７は、ｚｐ_ｂｏｒｄｅｒ_ｓｕｂｍｅｓｈ_ｉｄｘ及びｚｐ_ｂｏｒｄｅｒ_ｖｅｒｔｅｘ_ｉｄｘの一例である。
図８は、基本メッシュの一例を示す図である。
図９は、細分割メッシュの一例を示す図である。
図１０は、境界補正の方法を模式的に表した図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態について、図面を参照しながら説明する。なお、以下の実施形態における構成要素は、適宜、既存の構成要素等との置き換えが可能であり、また、他の既存の構成要素との組み合わせを含む様々なバリエーションが可能である。したがって、以下の実施形態の記載をもって、特許請求の範囲に記載された発明の内容を限定するものではない。
（【００１１】以降は省略されています）
