公開番号2025053909
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163025
出願日2023-09-26
発明の名称移動通信ネットワークの制御ノード及びコンピュータプログラム
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 24/02 20090101AFI20250331BHJP(電気通信技術)
要約【課題】MIMO処理を行うユニットの配置を適切に制御する技術を提供するものである。
【解決手段】制御ノードは、無線デバイスに関連付けられたユニットと無線デバイスに関連付けられた1つ以上のアクセスポイントの内の1つのアクセスポイントとの間の伝送速度を示す速度情報と、無線デバイスに関連付けられた1つ以上のアクセスポイントの数を示す数情報と、を第1ノードに送信する送信手段を備えている。

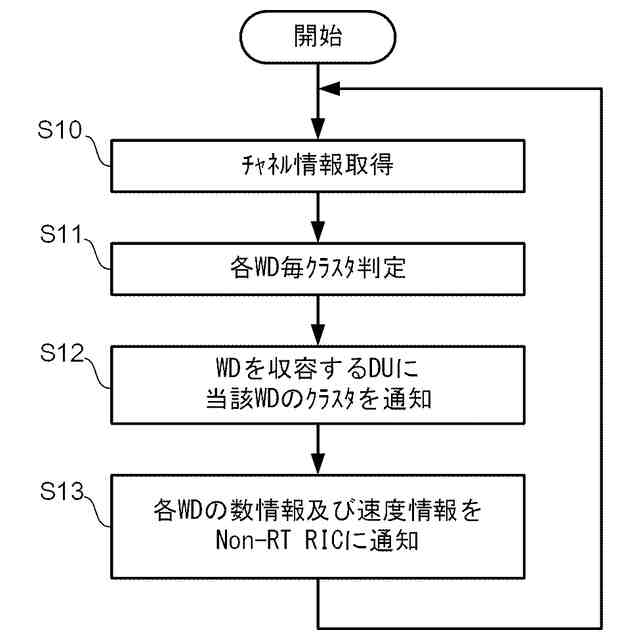

【選択図】図5
特許請求の範囲【請求項１】
複数のアクセスポイントと、
前記複数のアクセスポイントに接続される第１計算機群と、
伝送路を介して前記第１計算機群に接続される第２計算機群と、
を備え、
無線デバイスに前記複数のアクセスポイントの内の１つ以上のアクセスポイントと、仮想化技術により前記第１計算機群又は前記第２計算機群に実装されるユニットと、を関連付け、
無線デバイスと当該無線デバイスに関連付けられた前記ユニットが、当該無線デバイスに関連付けられた前記１つ以上のアクセスポイントを介して通信する無線アクセスネットワークの制御ノードであって、
前記無線デバイスに関連付けられた前記ユニットと前記無線デバイスに関連付けられた前記１つ以上のアクセスポイントの内の１つのアクセスポイントとの間の伝送速度を示す速度情報と、前記無線デバイスに関連付けられた前記１つ以上のアクセスポイントの数を示す数情報と、を第１ノードに送信する送信手段を備えている、制御ノード。
続きを表示（約 630 文字）【請求項２】

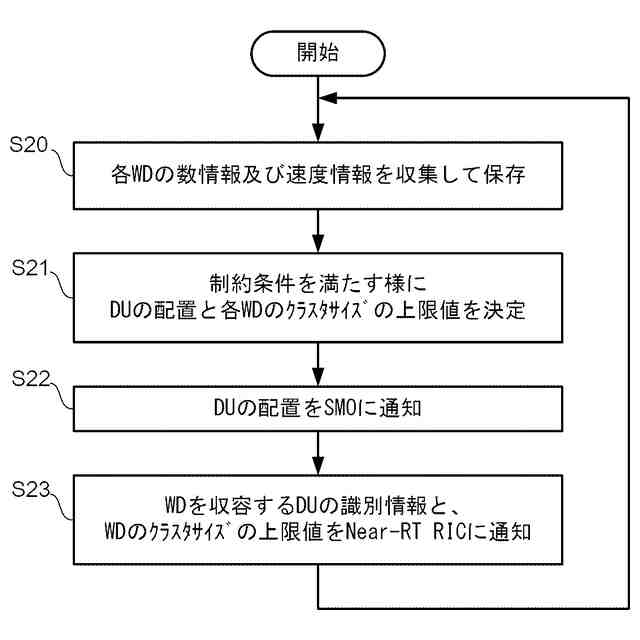

前記第１ノードは、前記無線デバイスに関連付けられた前記ユニットを前記第１計算機群及び前記第２計算機群の内のどちらに実装するかを決定する、請求項１に記載の制御ノード。
【請求項３】

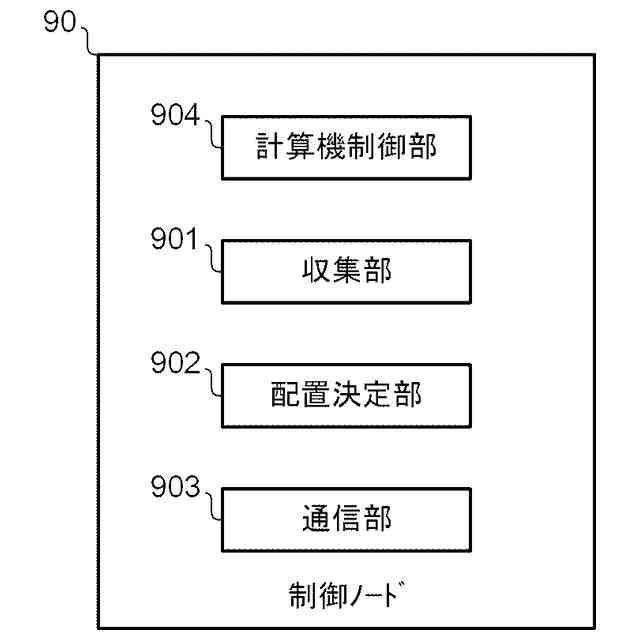

前記第１ノードは、非リアルタイムＲＡＮインテリジェントコントローラである、請求項１に記載の制御ノード。
【請求項４】
前記ユニットは、ユーザプレーンの分散ユニットである、請求項１に記載の制御ノード。
【請求項５】
前記無線デバイスに関連付ける前記１つ以上のアクセスポイントを前記複数のアクセスポイントから選択する選択手段をさらに備えている、請求項１に記載の制御ノード。
【請求項６】
前記選択手段は、前記無線デバイスに関連付ける前記１つ以上のアクセスポイントの数を前記第１ノードから通知される上限値以下とする、請求項５に記載の制御ノード。
【請求項７】
前記制御ノードは、ニアリアルタイムＲＡＮインテリジェントコントローラである、請求項１に記載の制御ノード。
【請求項８】

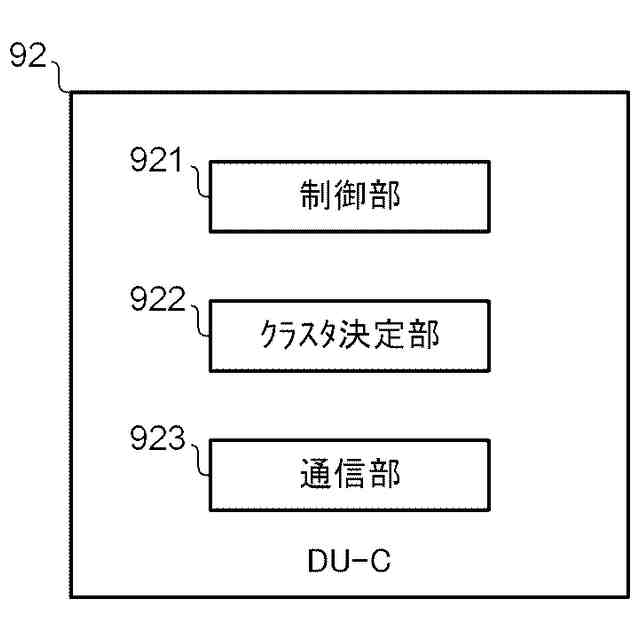

前記制御ノードは、制御プレーンの分散ユニットである、請求項１に記載の制御ノード。
【請求項９】
１つ以上のプロセッサを有する装置の前記１つ以上のプロセッサで実行されると、前記装置を請求項１から８のいずれか１項に記載の制御ノードとして機能させる命令を含むコンピュータプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信ネットワークの無線アクセスネットワーク（ＲＡＮ）の制御技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
移動通信ネットワークのＲＡＮは、中央ユニット（ＣＵ）と、分散ユニット（ＤＵ）と、無線ユニット（ＲＵ）等により構成される。ＲＵは、無線デバイス（ＷＤ）と無線信号を送受信する機能を有する。ＤＵは、媒体アクセス制御（ＭＡＣ）レイヤや、無線リンク制御（ＲＬＣ）レイヤ等の処理を行う。ＣＵは、パケットデータコンバージェンスプロトコル（ＰＤＣＰ）レイヤ等のＤＵが処理するレイヤより高次のレイヤの処理を行う。
【０００３】
ＲＵは、移動通信ネットワークによってサービス提供される地理的領域をカバーするため、当該地理的領域において分散して配置される。一方、ＤＵやＣＵは、ＲＵよりも少ない数の通信局舎に配置される。一般的に、通信局舎は、地理的に分散して配置された複数のＲＵを収容する"エッジサイト"と、複数のエッジサイトを収容する"セントラルサイト"とに分類される。特許文献１は、ＤＵ及びＣＵのエッジサイト及びセントラルサイトへの様々な配置パターンを開示している。
【０００４】
また、特許文献２は、コヒーレントな干渉抑制技術である、セルフリー・マッシブ・ＭＩＭＯ（ＣＦ－ｍＭＩＭＯ）技術を開示している。ＣＦ－ｍＭＩＭＯにおいては、ＷＤと無線信号を送受信する機能、つまり、上記のＲＵに相当する機能はアクセスポイント（ＡＰ）と呼ばれる。したがって、以下の説明では、ＡＰとの用語を使用する。ＣＦ－ｍＭＩＭＯとは、１つのＷＤとの通信において複数のＡＰを使用してＭＩＭＯ通信を行う通信技術である。ＣＦ－ｍＭＩＭＯにおいては、１つのＷＤとの通信において使用する１つ以上のＡＰが選択される。この１つのＷＤとの通信において使用する１つ以上のＡＰの集合（セット）は、当該ＷＤに関連付けられた"クラスタ"又は当該ＷＤの"クラスタ"と呼ばれる。
【０００５】
下り方向において、ＤＵは、ＣＵから受信した１つのＷＤ宛の信号に基づき、当該ＷＤに関連付けられたクラスタの各ＡＰに送信する信号を生成する。各ＡＰに送信する信号の生成には、ＷＤと、当該ＷＤに関連付けられたクラスタの各ＡＰとの間の下り方向のチャネル特性が使用される。ＷＤに関連付けられたクラスタの各ＡＰは、ＤＵから受信する信号に基づき無線信号を送信する。ＷＤは、当該ＷＤに関連付けられたクラスタの各ＡＰから受信する無線信号に基づきＤＵがＣＵから受信した信号を判定する。同様に、上り方向において、ＷＤが送信した無線信号は、当該ＷＤに関連付けられたクラスタの各ＡＰが受信してＤＵに送信する。ＤＵは、ＷＤに関連付けられたクラスタの各ＡＰから受信する信号に基づき当該ＷＤが送信した信号を判定する。なお、この判定においては、当該ＷＤと、当該ＷＤに関連付けられたクラスタの各ＡＰとの間の上り方向のチャネル特性が使用される。この様に、ＣＦ－ｍＭＩＭＯにおいて、ＤＵはＭＩＭＯ処理を行うユニットである。
【０００６】
なお、特許文献２は、ＷＤのクラスタに含めるＡＰを動的に制御する構成を開示している。
【先行技術文献】
【特許文献】
【０００７】
特開２０２０－１３６７８７号公報
特開２０２３－８１６００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
ネットワークの仮想化技術により、ＣＵ及びＤＵは専用のハードウェアではなく、汎用の計算機（コンピュータ）に適切なプログラムを実行させることで実現され得る。この様な場合、エッジサイトやセントラルサイトには１つ以上の計算機（以下、計算機群又は計算機セットと表記する。）を配置して、各計算機群において、ＣＵ及びＤＵを仮想的に実現する。
【０００９】

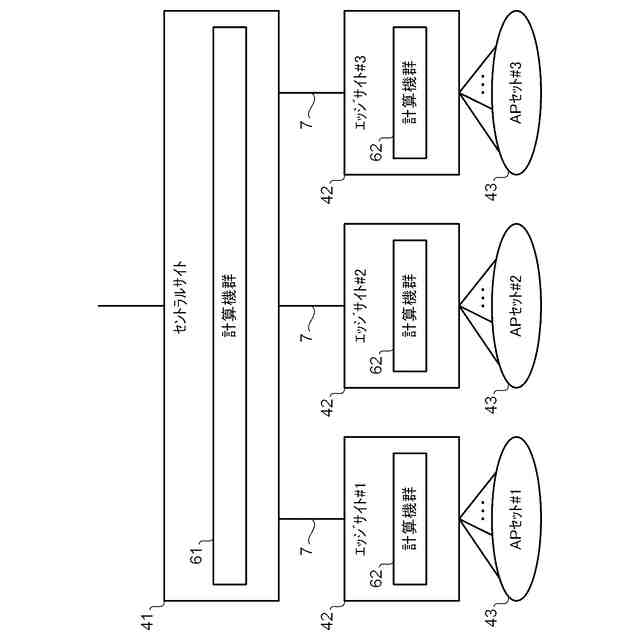

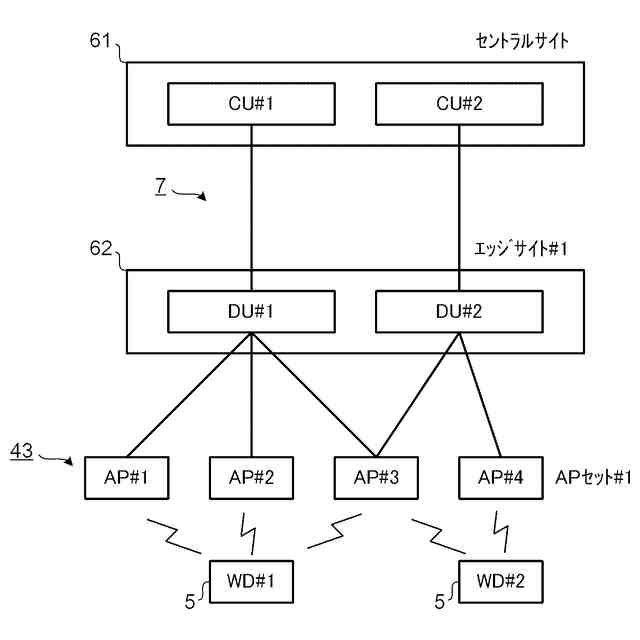

図１は、ネットワークの仮想化技術を使用する場合のＲＡＮの構成を示している。セントラルサイト４１には計算機群６１が配置され、エッジサイト４２には計算機群６２が配置される。セントラルサイト４１の計算機群６１は、複数のエッジサイト４２の計算機群６２それぞれと伝送路７で接続される。伝送路７は、有線伝送路であっても無線伝送路であっても良い。なお、図１において、１つのセントラルサイト４１が収容するエッジサイト４２の数を３としているが例示であり、１つのセントラルサイト４１が収容するエッジサイト４２の数は２以上の任意の数であり得る。以下の説明において、３つのエッジサイト４２を区別する場合には、図１に示す様に、エッジサイト＃１、エッジサイト＃２、エッジサイト＃３と表記する。
【００１０】

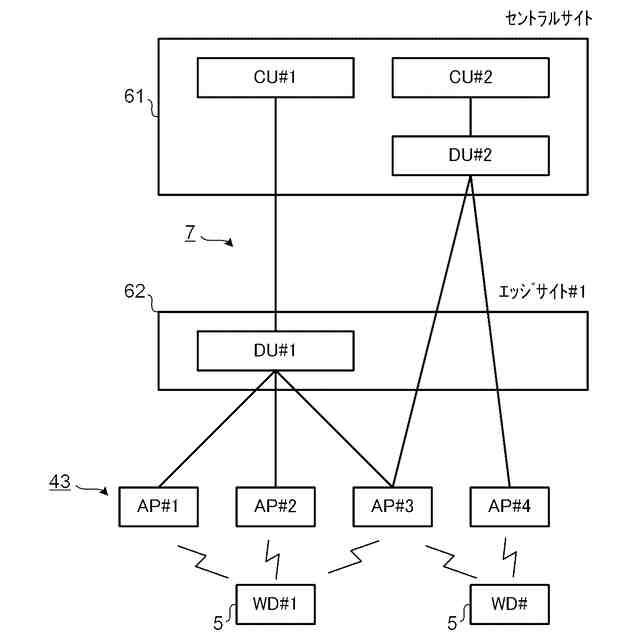

各エッジサイト４２の計算機群６２は、複数のＡＰそれぞれと有線伝送路又は無線伝送路により接続される。なお、以下の説明において、１つの計算機群６２に接続される複数のＡＰを総称してＡＰセット４３と表記する。図１に示す様に、各エッジサイト４２の計算機群６２は、１つのＡＰセット４３の各ＡＰに接続される。なお、以下の説明において、３つのＡＰセット４３を区別する場合には、図１に示す様に、ＡＰセット＃１、ＡＰセット＃２、ＡＰセット＃３と表記する。図１において、ＡＰセット＃１は、エッジサイト＃１に収容され、ＡＰセット＃２は、エッジサイト＃２に収容され、ＡＰセット＃３は、エッジサイト＃３に収容されている。なお、ＡＰセット４３に含まれるＡＰの数は、ＡＰセット４３毎に異なり得る。
（【００１１】以降は省略されています）
