公開番号2025043029
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2023150312
出願日2023-09-15
発明の名称電子部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01G 4/30 20060101AFI20250321BHJP(基本的電気素子)
要約【課題】導電性樹脂層の剥離を抑制し得る電子部品を提供する。

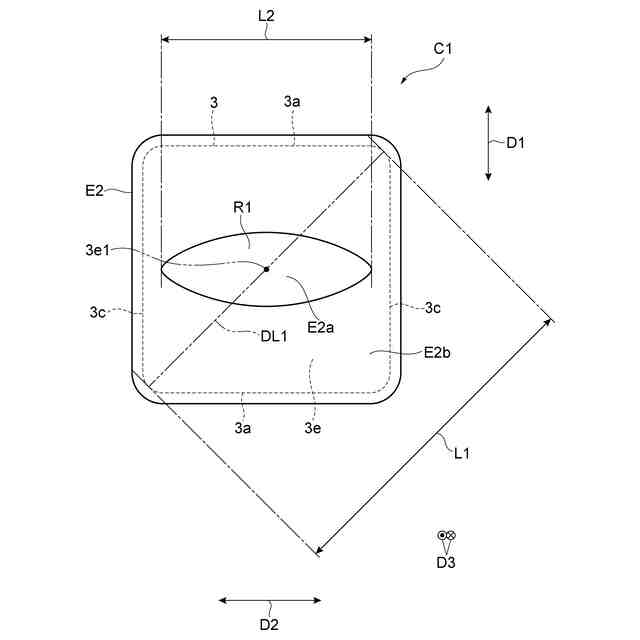

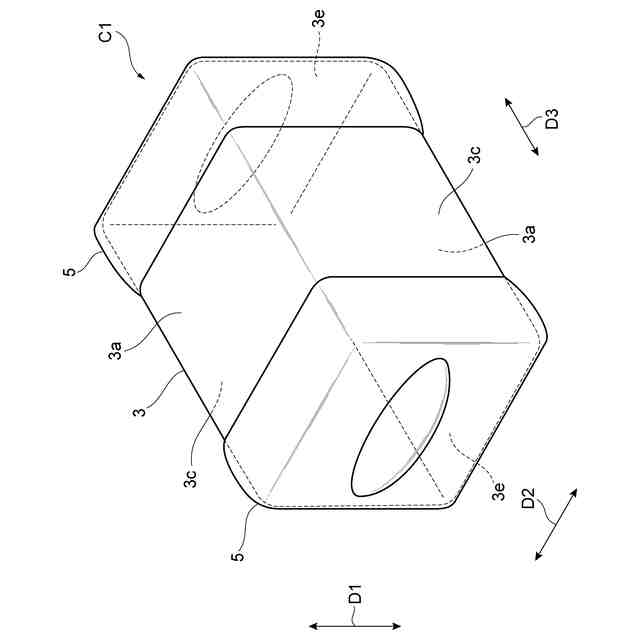

【解決手段】積層コンデンサC1は、側面3eを含む素体3と、側面3e上に配置されている外部電極を含む。外部電極は、第二電極層E2を含む。第二電極層E2には、側面3e上において、突条R1が一つの方向に沿って形成されている。第二電極層E2は、突条R1での厚みより小さい厚みを有する領域E2bを、側面3e上に含む。

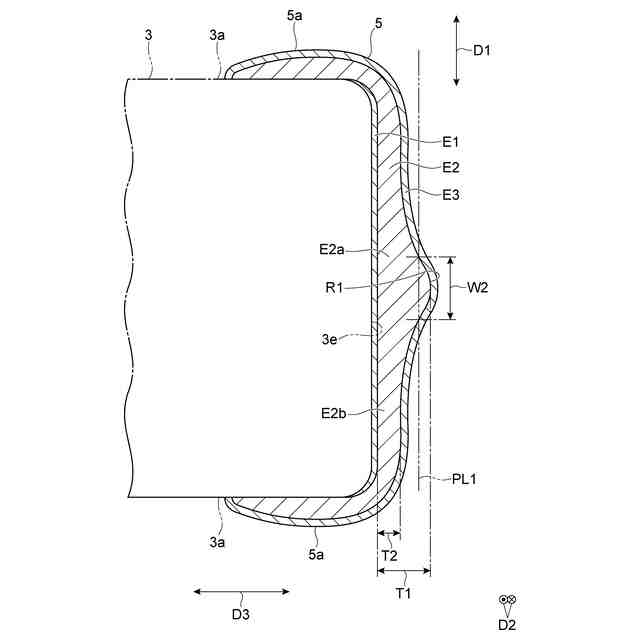

【選択図】図5
特許請求の範囲【請求項1】
側面を含む素体と、
前記側面上に配置されていると共に、導電性樹脂層を含む、外部電極と、
を備え、
前記導電性樹脂層には、前記側面上において、突条が少なくとも一つの方向に沿って形成されており、
前記導電性樹脂層は、前記突条での厚みより小さい厚みを有する領域を、前記側面上に含む、電子部品。
続きを表示(約 920 文字)【請求項2】
前記側面に直交する方向から見て、前記突条は、前記側面の中央と重なっている、請求項1に記載の電子部品。
【請求項3】
前記側面は、矩形状を呈しており、
前記少なくとも一つの方向は、前記矩形状を呈する前記側面の一辺に平行な方向を含む、請求項1又は2に記載の電子部品。
【請求項4】
前記側面は、矩形状を呈しており、
前記少なくとも一つの方向は、前記矩形状を呈する前記側面の対角線に沿う方向を含む、請求項1又は2に記載の電子部品。
【請求項5】

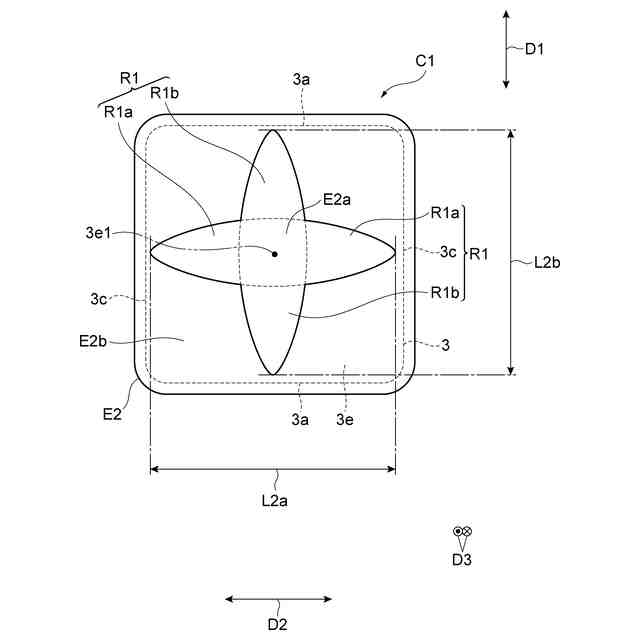

前記突条は、前記側面上において、前記少なくとも一つの方向を含み、かつ、互いに交差する複数の方向に沿って形成されている、請求項1又は2に記載の電子部品。
【請求項6】
前記側面は、矩形状を呈しており、
前記突条は、前記少なくとも一つの方向に、前記矩形状を呈する前記側面の対角線の長さの半分以上前記対角線の長さ以下である長さを有する、請求項1又は2に記載の電子部品。
【請求項7】

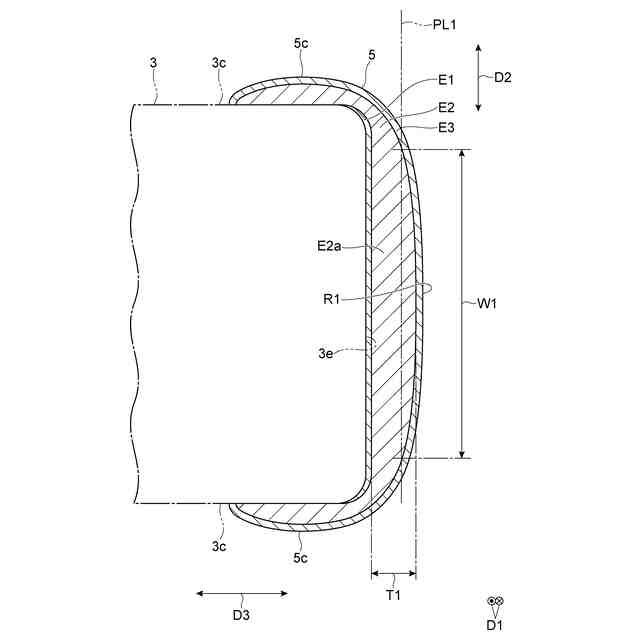

前記突条は、前記突条を前記側面に平行な平面で切断した断面において、前記少なくとも一つの方向での幅が、前記少なくとも一つの方向に直交する方向での幅より大きい形状を呈する、請求項1又は2に記載の電子部品。
【請求項8】
前記側面に直交する方向から見て、前記突条は、オーバル形状を呈する、請求項7に記載の電子部品。
【請求項9】
前記突条は、前記側面と前記少なくとも一つの方向とに直交する平面で切断した断面に比して、前記側面に直交し、かつ、前記少なくとも一つの方向に沿う平面で切断した断面において、高さの変化が緩やかな平坦領域を多く含む形状を呈する、請求項1又は2に記載の電子部品。
【請求項10】
前記突条は、前記側面と前記少なくとも一つの方向とに直交する平面で切断した断面での、高さの変化が、前記側面に直交し、かつ、前記少なくとも一つの方向に沿う平面で切断した断面での、高さの変化より急峻である形状を呈する、請求項1又は2に記載の電子部品。

発明の詳細な説明【技術分野】
【0001】
本発明は、電子部品に関する。
続きを表示(約 1,800 文字)【背景技術】
【0002】
知られている電子部品は、素体と、素体の側面上に配置されている外部電極とを含む(たとえば、特許文献1参照)。外部電極は、導電性樹脂層を含む。
【先行技術文献】
【特許文献】
【0003】
特開平5-144665号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
導電性樹脂層は、一般に、樹脂と、導電性を有する粒子とを含んでいる。樹脂は、水分を吸収する傾向にある。電子部品が電子機器にはんだ実装される場合、樹脂に吸収された水分がガス化して、体積膨張することがある。この場合、導電性樹脂層に応力が作用して、導電性樹脂層が剥離するおそれがある。電子機器は、たとえば、回路基板又は電子部品を含む。
【0005】
本発明の一つの態様は、導電性樹脂層の剥離を抑制し得る電子部品を提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明の一つの態様に係る電子部品は、側面を含む素体と、側面上に配置されていると共に導電性樹脂層を含む外部電極と、を含む。導電性樹脂層には、側面上において、突条が少なくとも一つの方向に沿って形成されている。導電性樹脂層は、突条での厚みより小さい厚みを有する領域を、側面上に含む。
【0007】
導電性樹脂層には、たとえば、導電性樹脂層の形成過程に起因して、導電性樹脂層の端縁に至る連続気泡が形成される傾向がある。この連続気泡は、水分から発生したガスの移動経路を構成し得る。ガスは、導電性樹脂層の端縁に至ると、導電性樹脂層外に移動し得る。導電性樹脂層の厚みが大きい構成は、導電性樹脂層の厚みが小さい構成に比して、ガスの移動経路を増加させる。
上記一つの態様では、側面上に位置する導電性樹脂層に、突条が形成されている。導電性樹脂層では、突条が位置する領域において、厚みが増加する傾向がある。したがって、導電性樹脂層では、突条が位置する領域において、ガスの移動経路が増加する。
突条は、側面上において、少なくとも一つの方向に沿って形成されている。したがって、側面上に位置する導電性樹脂層において、樹脂に吸収された水分がガス化する場合でも、水分から発生するガスは、突条が位置する領域において、少なくとも一つの方向に移動しやすい。導電性樹脂層において、突条が位置する領域を移動するガスは、側面の端縁に対応する位置に向けて移動しやすい。導電性樹脂層において、側面の端縁に対応する位置は、側面の中心に対応する位置に比して、導電性樹脂層の端縁に近い。すなわち、上記一つの態様は、水分から発生するガスを導電性樹脂層の端縁に近い位置に移動させやすい。したがって、上記一つの態様は、導電性樹脂層に突条が形成されていない構成に比して、ガスを導電性樹脂層外に移動させる可能性を高める。
これらの結果、上記一つの態様は、導電性樹脂層の剥離を抑制し得る。
【0008】
導電性樹脂層は、樹脂を含まない電極層の電気抵抗より大きい電気抵抗を有する。導電性樹脂層の厚みが大きい構成は、導電性樹脂層の厚みが小さい構成に比して、電気抵抗が大きい。
上記一つの態様では、導電性樹脂層は、側面上に、突条での厚みより小さい厚みを有する領域を含む。したがって、上記一つの態様は、導電性樹脂層のESR(等価直列抵抗)の増大を抑制する。
【0009】
上記一つの態様では、側面に直交する方向から見て、突条は、側面の中央と重なっていてもよい。
突条が側面の中央と重なっている構成は、水分から発生するガスを、側面の中央に対応する位置から、側面の端縁に対応する位置に向けて移動させやすい。したがって、本構成は、導電性樹脂層の剥離を確実に抑制し得る。
【0010】
上記一つの態様では、側面は、矩形状を呈してもよい。上記少なくとも一つの方向は、矩形状を呈する側面の一辺に平行な方向を含んでもよい。
上記少なくとも一つの方向が、矩形状を呈する側面の一辺に平行な方向を含む構成は、水分から発生するガスを、側面の端縁に対応する位置に向けて移動させやすい。したがって、本構成は、導電性樹脂層の剥離を確実に抑制し得る。
(【0011】以降は省略されています)
