公開番号2025040263
公報種別公開特許公報(A)
公開日2025-03-24
出願番号2023147078
出願日2023-09-11
発明の名称基地局装置、制御方法及びプログラム
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 36/14 20090101AFI20250314BHJP(電気通信技術)
要約【課題】第1無線通信システム(NRシステム)から第2無線通信システム(LTEシステム)へ端末装置の接続先を切り替えて音声通信サービスを提供する際に、処理競合の発生を防止する。
【解決手段】eNB31(基地局装置)において、HO処理部321は、NRシステム20に接続中のUE10がNRシステム20からLTEシステム30へハンドオーバして音声通信を行うためのハンドオーバ(HO)要求を、LTEシステム30のMME35から受信すると、当該HO要求に従ってHO処理を行う。TAU処理部322は、HO処理が完了すると、MME35によって管理される、UE10の位置登録エリアを更新する更新処理(TAU処理)を行う。通信制御部323は、TAU処理が行われている間にLTEシステム30におけるUE10のハンドオーバを抑制するように、UE10との通信を制御する。
【選択図】図3
特許請求の範囲【請求項１】
第１無線通信システムの基地局装置からのハンドオーバ先となる第２無線通信システムの基地局装置であって、
前記第１無線通信システムに接続中の端末装置が前記第１無線通信システムから第２無線通信システムへハンドオーバして音声通信を行うためのハンドオーバ要求を、前記第２無線通信システムの移動管理装置から受信すると、前記ハンドオーバ要求に従ってハンドオーバ処理を行う第１処理手段と、
前記ハンドオーバ処理が完了すると、前記移動管理装置によって管理される、前記端末装置の位置登録エリアを更新する更新処理を行う第２処理手段と、
前記更新処理が行われている間に前記第２無線通信システムにおける前記端末装置のハンドオーバを抑制するように、前記端末装置との通信を制御する通信制御手段と、
を備える、基地局装置。
続きを表示（約 1,200 文字）【請求項２】
前記通信制御手段は、前記ハンドオーバ処理が完了しても前記第２無線通信システムにおける前記端末装置のハンドオーバが実行可能とならないように、前記ハンドオーバ処理のための通信を制御する、請求項１に記載の基地局装置。
【請求項３】
前記通信制御手段は、前記移動管理装置から受信した前記ハンドオーバ要求に対する応答を前記移動管理装置へ送信する際に、前記第２無線通信システムにおけるハンドオーバのための測定設定を含めずに当該応答を前記移動管理装置へ送信する、請求項１又は２に記載の基地局装置。
【請求項４】
前記通信制御手段は、前記更新処理の完了後に、前記第２無線通信システムにおける前記端末装置のハンドオーバを実行可能にするためのメッセージを前記端末装置へ送信する、請求項１又は２のいずれか一項に記載の基地局装置。
【請求項５】
前記通信制御手段は、前記更新処理の完了後に、前記第２無線通信システムにおけるハンドオーバのための測定設定を含むメッセージを前記端末装置へ送信する、請求項４に記載の基地局装置。
【請求項６】
前記通信制御手段は、前記更新処理の完了後に、前記音声通信に用いられるベアラを確立するためのベアラ確立要求を前記移動管理装置から受信すると、前記測定設定を含むメッセージを前記端末装置へ送信する、請求項５に記載の基地局装置。
【請求項７】
前記通信制御手段は、前記測定設定を含む前記メッセージとして、前記測定設定を含む無線リソース制御（ＲＲＣ）接続再設定メッセージを前記端末装置へ送信する、請求項５に記載の基地局装置。
【請求項８】
前記第１無線通信システムはＮＲシステムであり、前記第２無線通信システムはＬＴＥシステムである、請求項１又は２に記載の基地局装置。
【請求項９】
第１無線通信システムの基地局装置からのハンドオーバ先となる第２無線通信システムの基地局装置の制御方法であって、
前記第１無線通信システムに接続中の端末装置が前記第１無線通信システムから第２無線通信システムへハンドオーバして音声通信を行うためのハンドオーバ要求を、前記第２無線通信システムの移動管理装置から受信すると、前記ハンドオーバ要求に従ってハンドオーバ処理を行う工程と、
前記ハンドオーバ処理が完了すると、前記移動管理装置によって管理される、前記端末装置の位置登録エリアを更新する更新処理を行う工程と、
前記更新処理が行われている間に前記第２無線通信システムにおける前記端末装置のハンドオーバを抑制するように、前記端末装置との通信を制御する工程と、
を含む、制御方法。
【請求項１０】
請求項９に記載の制御方法を基地局装置のプロセッサに実行させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システム（移動体通信システム）における基地局装置、制御方法及びプログラムに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
第３世代パートナーシッププロジェクト（３ＧＰＰ(登録商標)）の第５世代（５Ｇ）規格（ＮＲ（New Radio）規格とも称される。）の無線通信システム（移動体通信システム）における音声通信サービスの提供方式の１つとして、ＥＰＳ（Evolved Packet System）フォールバック方式が規定されている。ＥＰＳフォールバック方式では、ＮＲ規格の無線通信システム（ＮＲシステム又は５ＧＮＲシステム）で待ち受け又は通信中の端末を、ＬＴＥ（Long Term Evolution）／ＬＴＥＡｄｖａｎｃｅｄ規格の無線通信システム（ＬＴＥシステム）へハンドオーバさせ、ＬＴＥシステムにおいて音声通信サービスを提供する。なお、ＮＲシステムは５Ｇシステム（５ＧＳ）とも称され、ＬＴＥシステムはＥＰＳとも称される。
【０００３】
ＥＰＳフォールバック方式では、ＮＲシステムからＬＴＥシステムへのハンドオーバ（ＨＯ）処理の完了後に、端末の位置登録エリアの管理をＮＲシステムからＬＴＥシステムへ移す必要がある。このため、ＨＯ処理の完了後に、端末の位置登録エリア（トラッキングエリア）を更新するトラッキングエリア更新（ＴＡＵ：Tracking Area Update）処理が行われる（例えば、非特許文献１）。
【先行技術文献】
【非特許文献】
【０００４】
清水, 阿部, 宮崎, 小原, 「5G SA方式での音声通話を実現するコアネットワーク技術概要」, NTT DOCOMOジャーナル, Vol.30, No.4, 2023年1月.
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述の方式では、通常、ＮＲシステムからＬＴＥシステムへのＨＯ処理の完了直後から、ＬＴＥシステムにおける端末の次のＨＯ処理（例えば、受信品質の低下に伴うセル間のＨＯ処理）を行うことが可能になる。しかし、ＴＡＵ処理が行われている間に、ＬＴＥシステムにおいて端末の次のＨＯ処理が開始されると、当該ＨＯ処理とＴＡＵ処理との競合が生じる。その結果、ＴＡＵ処理を完了できなくなり、音声呼の確立が失敗することになる。
【０００６】
そこで、本発明は、第１無線通信システム（ＮＲシステム）から第２無線通信システム（ＬＴＥシステム）へ端末装置の接続先を切り替えて音声通信サービスを提供する際に、処理競合の発生を防止する技術を提供する。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る基地局装置は、第１無線通信システムの基地局装置からのハンドオーバ先となる第２無線通信システムの基地局装置であって、前記第１無線通信システムに接続中の端末装置が前記第１無線通信システムから第２無線通信システムへハンドオーバして音声通信を行うためのハンドオーバ要求を、前記第２無線通信システムの移動管理装置から受信すると、前記ハンドオーバ要求に従ってハンドオーバ処理を行う第１処理手段と、前記ハンドオーバ処理が完了すると、前記移動管理装置によって管理される、前記端末装置の位置登録エリアを更新する更新処理を行う第２処理手段と、前記更新処理が行われている間に前記第２無線通信システムにおける前記端末装置のハンドオーバを抑制するように、前記端末装置との通信を制御する通信制御手段と、を備える。
【発明の効果】
【０００８】
本発明によれば、第１無線通信システム（ＮＲシステム）から第２無線通信システム（ＬＴＥシステム）へ端末装置の接続先を切り替えて音声通信サービスを提供する際に、処理競合の発生を防止することが可能になる。
【図面の簡単な説明】
【０００９】

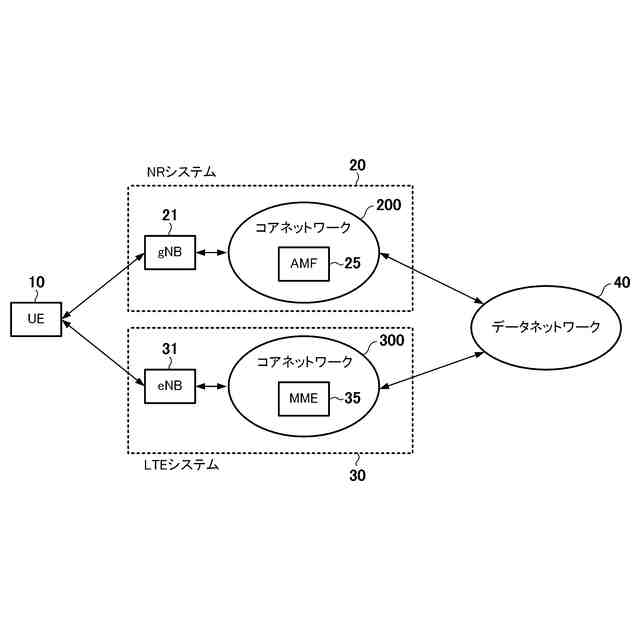

通信システムの構成例を示す図。

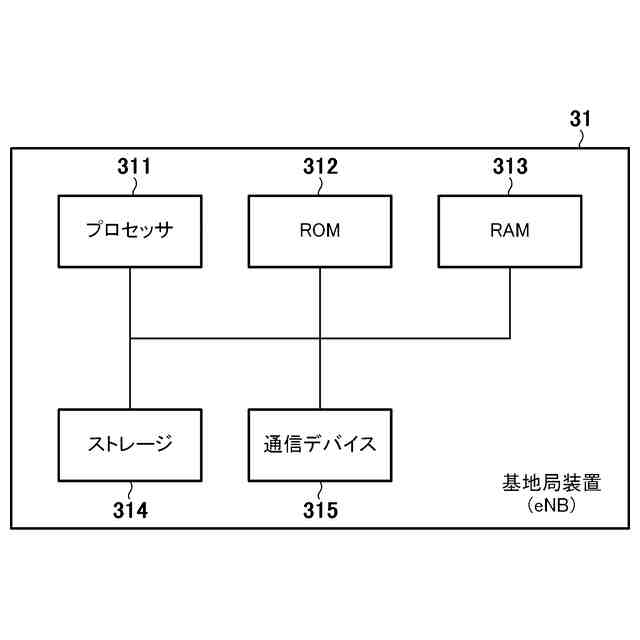

基地局装置（ｅＮＢ）のハードウェア構成例を示すブロック図。

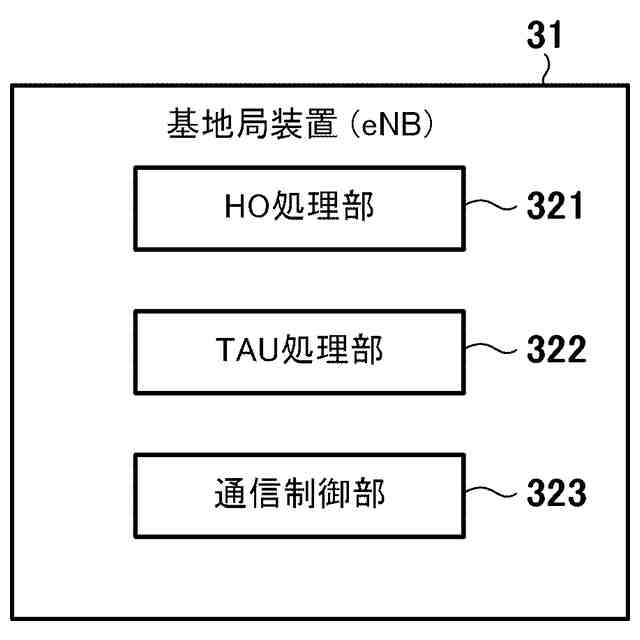

基地局装置（ｅＮＢ）の機能構成例を示すブロック図。

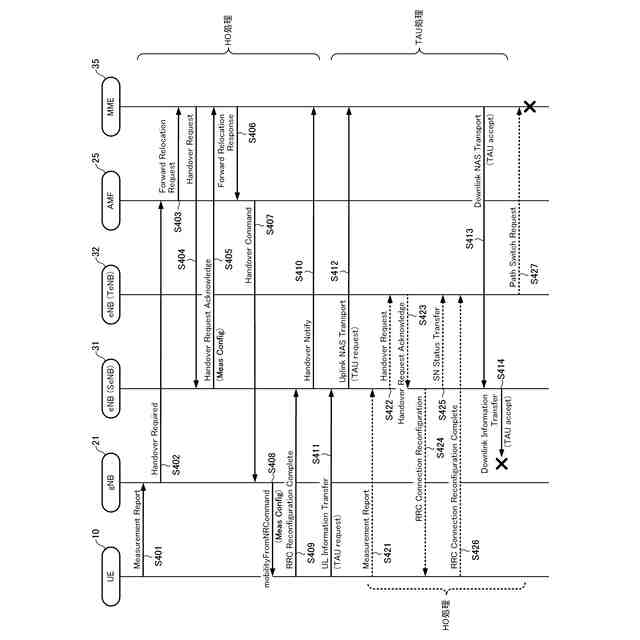

通信システムにおいて実行される処理のシーケンスの例を示すシーケンス図。

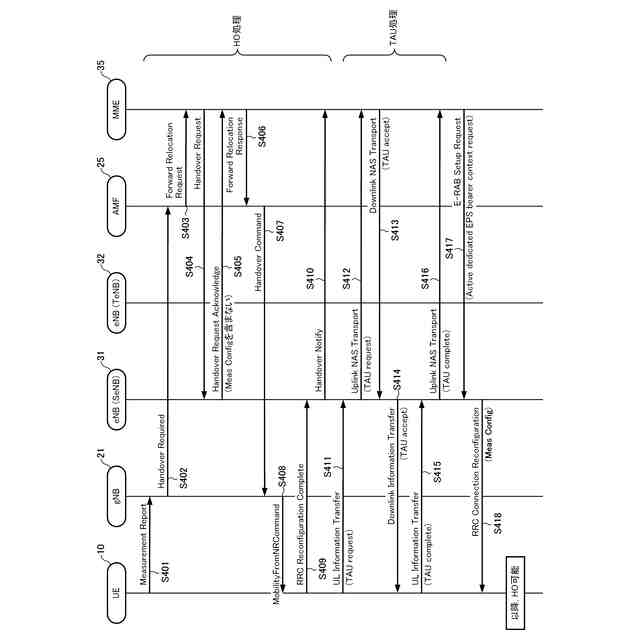

通信システムにおいて実行される処理のシーケンスの例を示すシーケンス図。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうちの二つ以上の特徴が任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
