特許ウォッチ

公開番号2025040125
公報種別公開特許公報(A)
公開日2025-03-24
出願番号2023146843
出願日2023-09-11
発明の名称キャップ
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 2/175 20060101AFI20250314BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】キャップに付着したインクが載置面に付着することを抑制する。

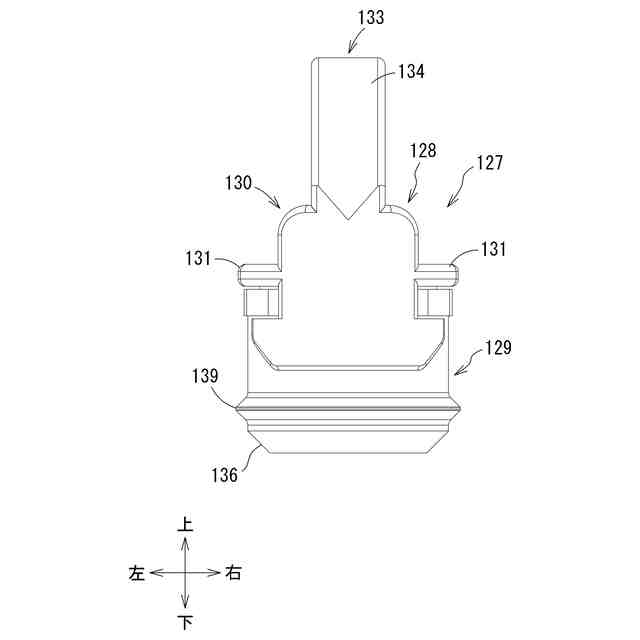

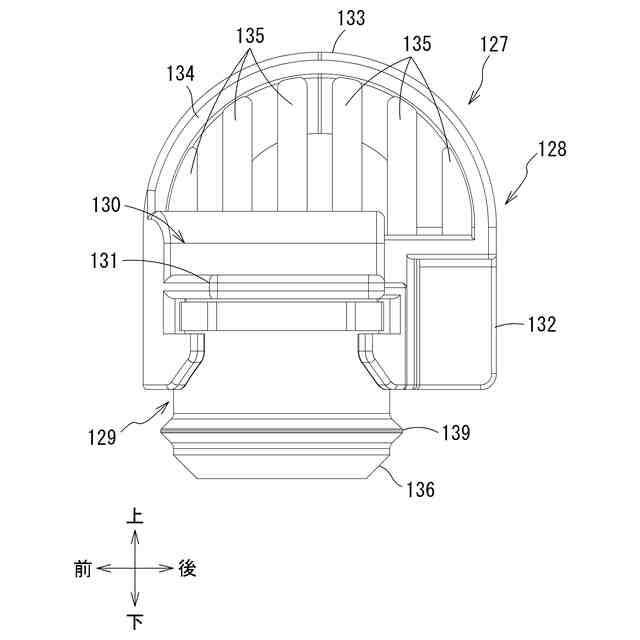

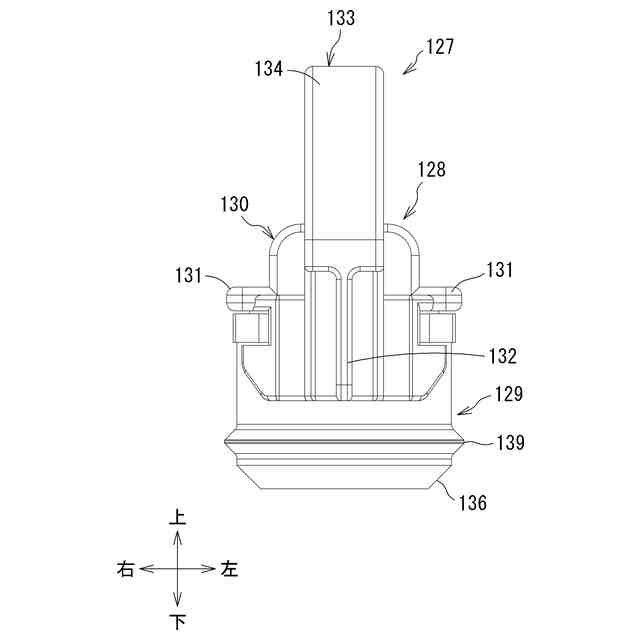

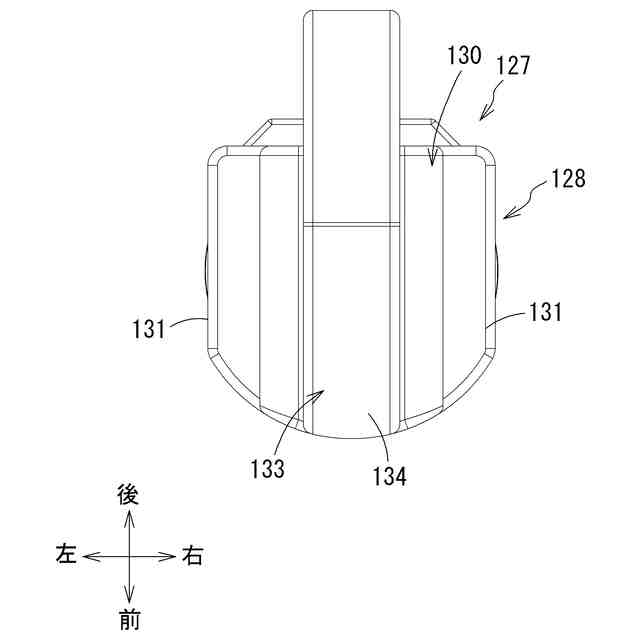

【解決手段】タンクキャップ127は、本体128と、摘まみ部133と、本体128の外周面から突出する凸部139と、を備える。タンクキャップ127において、凸部139より上下方向の上端側の重量は、上下方向の下端側の重量よりも重い。載置姿勢において、凸部が載置面に当接すると、キャップにおいて重量が重い一端側にある摘まみ部が載置面と当接し、他端側が載置面から離間するので、本体に付着した液体が載置面に付着し難い。
【選択図】図15
特許請求の範囲【請求項１】
インクを貯留するタンクに着脱可能であり、当該タンクから取り外されることにより当該タンクと分離するキャップであって、
本体と、
上記本体の上記タンクへの着脱方向の一端に位置する摘まみ部と、
上記本体の外周面から上記着脱方向と交差する方向へ突出する凸部と、を備えており、
上記キャップにおいて、上記凸部より上記着脱方向の一端側の重量は、上記着脱方向の他端側の重量よりも重いキャップ。
続きを表示（約 830 文字）【請求項２】
上記キャップは、上記凸部の突出端が載置面に当接する載置姿勢において、上記摘まみ部が上記載置面に当接し、上記本体が上記載置面から離間する請求項１に記載のキャップ。
【請求項３】
上記本体の上記着脱方向の他端が開口しており、
上記載置姿勢において、上記本体の上記一端が上記他端より上方に位置する請求項２に記載のキャップ。
【請求項４】
上記摘まみ部は、上記着脱方向と交差する交差方向に細長な形状であり、
上記凸部の突出端は、上記交差方向に沿った直線形状である請求項１または２に記載のキャップ。
【請求項５】
上記凸部は、相反する向きへそれぞれ突出する一対である請求項４に記載のキャップ。
【請求項６】
上記本体は、
他端において開口する筒部と、
上記筒部の外周面に位置する筒形状のラバーと、を備えており、
上記摘まみ部は上記筒部の一端に位置しており、
上記ラバーは、上記筒部の上記開口から内向きへ延びる鍔部を有する請求項１または２に記載のキャップ。
【請求項７】
請求項６に記載のキャップと、
上記タンクと、を備えた液体貯留装置であって、
上記鍔部は、上記キャップが上記タンクに装着された装着姿勢において、上記開口の左方または右方の少なくとも一方に位置し、かつ上記開口の下方に位置せず、上記凸部の突出端が載置面に当接する載置姿勢において上記開口の下方に位置する液体貯留装置。
【請求項８】
上記本体の外周面から突出する平板部をさらに備えており、
上記摘まみ部は、上記本体および上記平板部に亘って延びる細長な形状である請求項１または２に記載のキャップ。
【請求項９】
上記摘まみ部の縁において上記凸部が突出する方向へ延びる厚肉部をさらに備えた請求項８に記載のキャップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タンクに着脱されるキャップに関する。
続きを表示（約 990 文字）【背景技術】
【０００２】

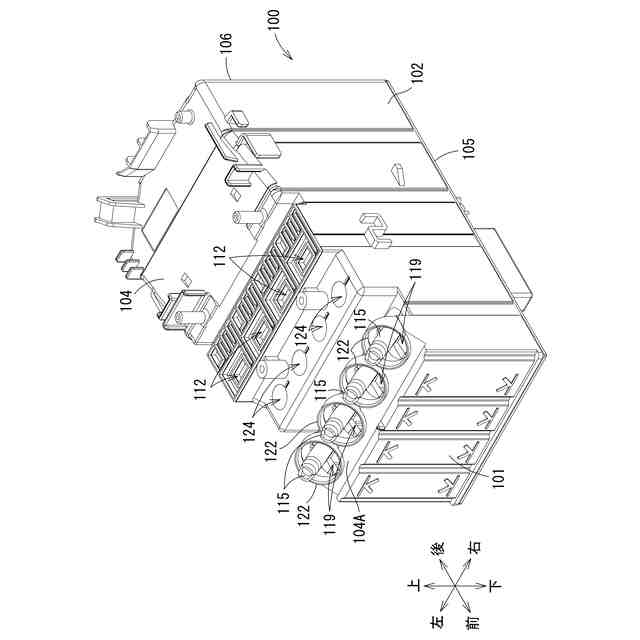

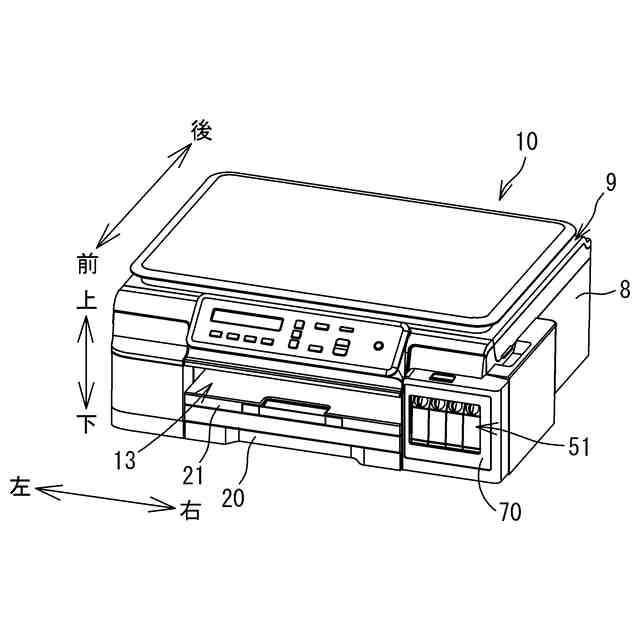

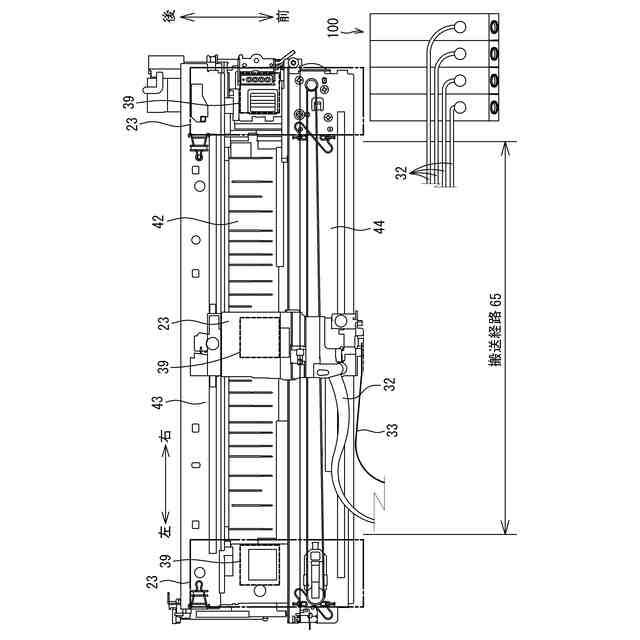

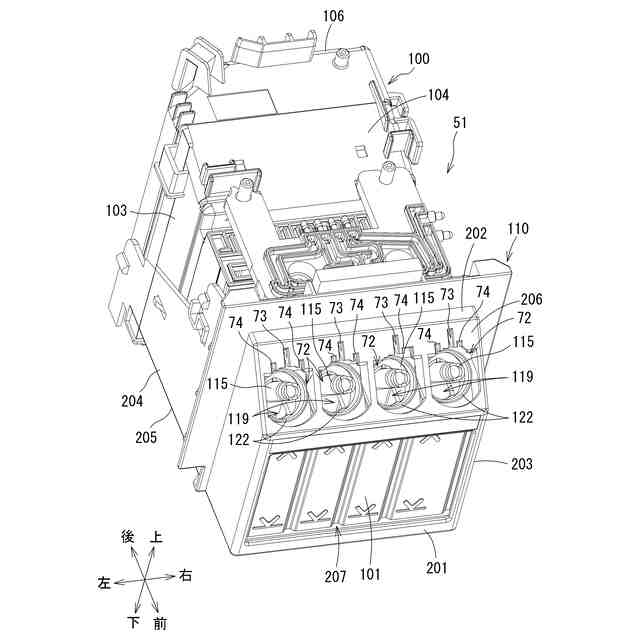

特許文献１には、インクタンク１００を有する複合機１０が開示されている。インクタンク１００は、インク室１１１を有する。インク室１１１には、注入口１１２を通じてインクが注入される。注入口１１２にはキャップ１１３が着脱される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７７７８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
インクタンク１００の注入口１１２から取り外されたキャップ１１３は、机などの載置面に載置されることがある。そのとき、キャップ１１３に付着したインクが載置面に付着するおそれがある。
【０００５】
本発明は、前述された事情に鑑みてなされたものであり、その目的は、キャップに付着したインクが載置面に付着することを抑制することにある。
【課題を解決するための手段】
【０００６】
(1) 本開示は、インクを貯留するタンクに着脱可能であり、当該タンクから取り外されることにより当該タンクと分離するキャップに関する。キャップは、本体と、上記本体の上記タンクへの着脱方向の一端に位置する摘まみ部と、上記本体の外周面から上記着脱方向と交差する方向へ突出する凸部と、を備える。上記キャップにおいて、上記凸部より上記着脱方向の一端側の重量は、上記着脱方向の他端側の重量よりも重い。
【０００７】
載置姿勢において、凸部が載置面に当接すると、キャップにおいて重量が重い一端側にある摘まみ部が載置面と当接し、他端側が載置面から離間するので、本体に付着した液体が載置面に付着し難い。
【０００８】
(2) 上記キャップは、上記凸部の突出端が載置面に当接する載置姿勢において、上記摘まみ部が上記載置面に当接し、上記本体が上記載置面から離間してもよい。
【０００９】
(3) 上記本体の上記着脱方向の他端が開口しており、上記載置姿勢において、上記本体の上記一端が上記他端より上方に位置してもよい。
【００１０】
載置姿勢において、本体の内部空間から開口を通じて液体が載置面へ流れ難い。
（【００１１】以降は省略されています）
