公開番号2025039541
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2024152039
出願日2024-09-04
発明の名称コネクタおよびコネクタアセンブリ
出願人タイコ・エレクトロニクス・テクノロジー・(エスアイピー)・カンパニー・リミテッド,Tyco Electronics Technology (SIP) Co., Ltd.,タイコエレクトロニクス (シャンハイ) カンパニーリミテッド
代理人弁理士法人大場国際特許事務所
主分類H01R 13/514 20060101AFI20250313BHJP(基本的電気素子)
要約【課題】信号および電力の両方を伝送することができコネクタおよびコネクタアセンブリを提供する。
【解決手段】コネクタは、複数のソケット111が形成されたシールドシェル11と、複数のソケットにそれぞれ挿入された複数の端子モジュールとを備える。複数の端子モジュールは、信号を伝送するための信号端子モジュールと、電力を伝送するための電力端子モジュールとを含む。信号端子モジュールは、信号端子ホルダと、信号端子ホルダに設けられた信号端子とを含む。電力端子モジュールは、電力端子ホルダと、電力端子ホルダに設けられた電力端子とを含む。

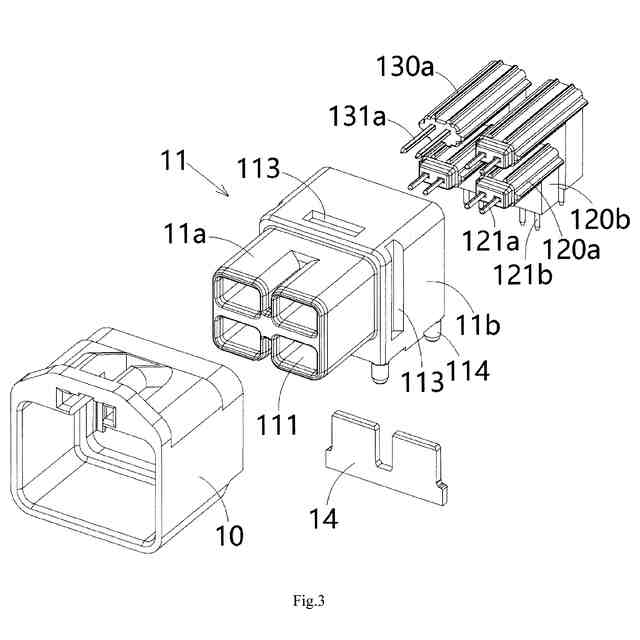

【選択図】図3
特許請求の範囲【請求項１】
コネクタであって、

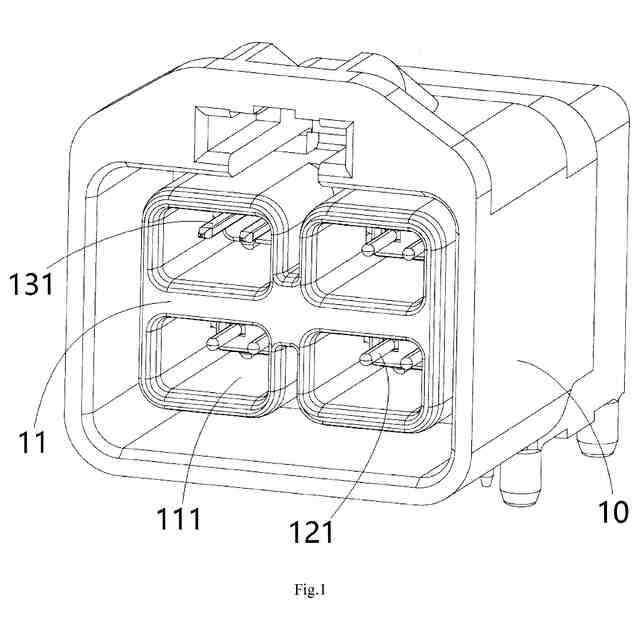

複数のソケット（１１１）が形成されたシールドシェル（１１）と、
前記複数のソケット（１１１）にそれぞれ挿入された複数の端子モジュール（１２、１３）と
を備え、
前記複数の端子モジュール（１２、１３）は、
信号を伝送するための信号端子モジュール（１２）と、
電力を伝送するための電力端子モジュール（１３）と
を含み、
前記信号端子モジュール（１２）は、信号端子ホルダ（１２０）と、前記信号端子ホルダ（１２０）に設けられた信号端子（１２１）とを含み、
前記電力端子モジュール（１３）は、電力端子ホルダ（１３０）と、前記電力端子ホルダ（１３０）に設けられた電力端子（１３１）とを含む、コネクタ。
続きを表示（約 1,800 文字）【請求項２】
前記シールドシェル（１１）は、前シェル部（１１ａ）と後シェル部（１１ｂ）とを含み、複数のソケット（１１１）は、前記前シェル部（１１ａ）に形成され、水平方向に延び、
前記複数の端子モジュール（１２、１３）の前部が、前記水平方向に延び、前記前シェル部（１１ａ）の前記複数のソケット（１１１）にそれぞれ挿入されている、請求項１に記載のコネクタ。
【請求項３】

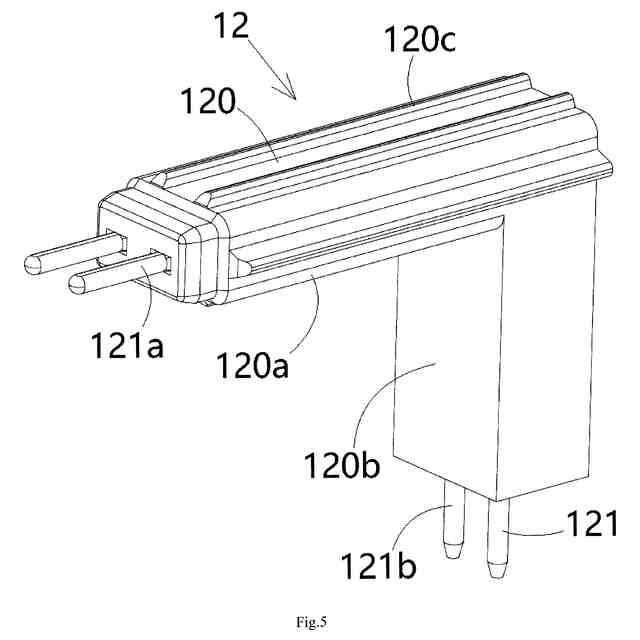

前記信号端子ホルダ（１２０）の前部（１２０ａ）および前記信号端子（１２１）の前部（１２１ａ）が、前記水平方向に延び、前記前シェル部（１１ａ）の対応するソケット（１１１）に挿入され、

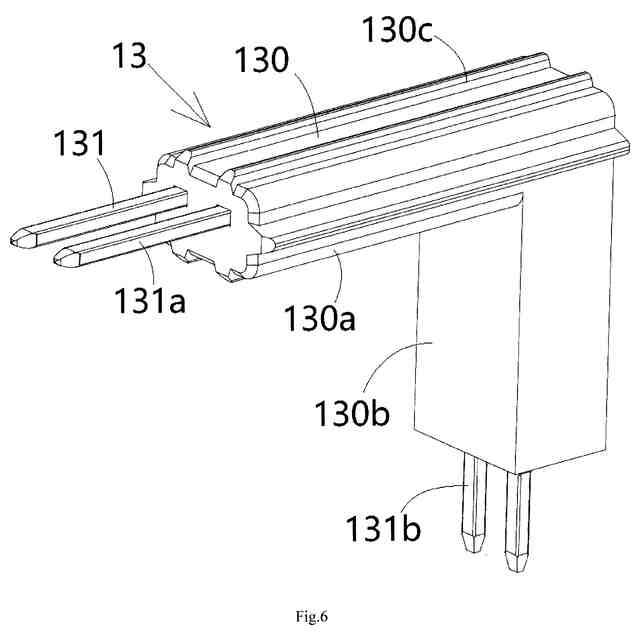

前記電力端子ホルダ（１３０）の前部（１３０ａ）および前記電力端子（１３１）の前部（１３１ａ）が、前記水平方向に延び、前記前シェル部（１１ａ）の対応するソケット（１１１）に挿入されている、請求項２に記載のコネクタ。
【請求項４】

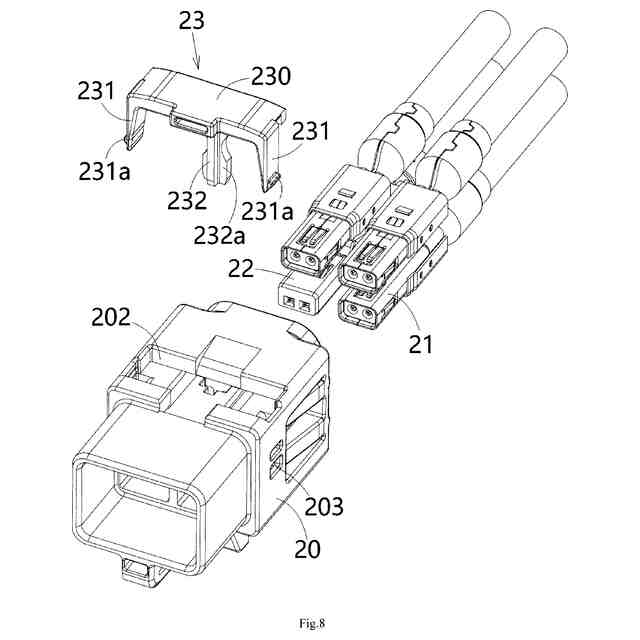

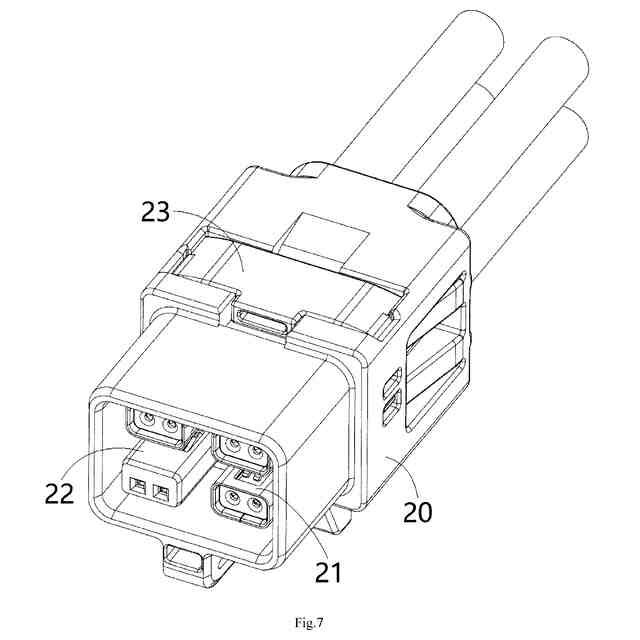

前記シールドシェル（１１）の前記前シェル部（１１ａ）は、相手側コネクタの相手側シールドシェルに嵌合するために使用され、前記シールドシェル（１１）の前記後シェル部（１１ｂ）は、回路基板に接続するために使用され、
前記信号端子（１２１）の前記前部（１２１ａ）は、前記相手側コネクタの相手側信号端子に嵌合するために使用され、前記信号端子（１２１）の後部（１２１ｂ）は、前記回路基板に接続するために使用され、
前記電力端子（１３１）の前記前部（１３１ａ）は、前記相手側コネクタの相手側電力端子に嵌合するために使用され、前記電力端子（１３１）の後部（１３１ｂ）は、前記回路基板に接続するために使用される、請求項３に記載のコネクタ。
【請求項５】
前記シールドシェル（１１）は４つのソケット（１１１）を有し、前記４つのソケット（１１１）は、２行および２列の配列で配置され、
前記コネクタは、３つの信号端子モジュール（１２）と、１つの電力端子モジュール（１３）とを備える、請求項４に記載のコネクタ。
【請求項６】
２つの垂直に延びる収容スロット（１１２）が、前記後シェル部（１１ｂ）に形成され、各収容スロット（１１２）は、２つの垂直に隣接するソケット（１１１）に連通し、
前記端子モジュール（１２、１３）の後部が垂直に延び、２つの垂直に隣接する端子モジュール（１２、１３）の後部が、前記後シェル部（１１ｂ）の対応する収容スロット（１１２）にそれぞれ収容されている、請求項５に記載のコネクタ。
【請求項７】

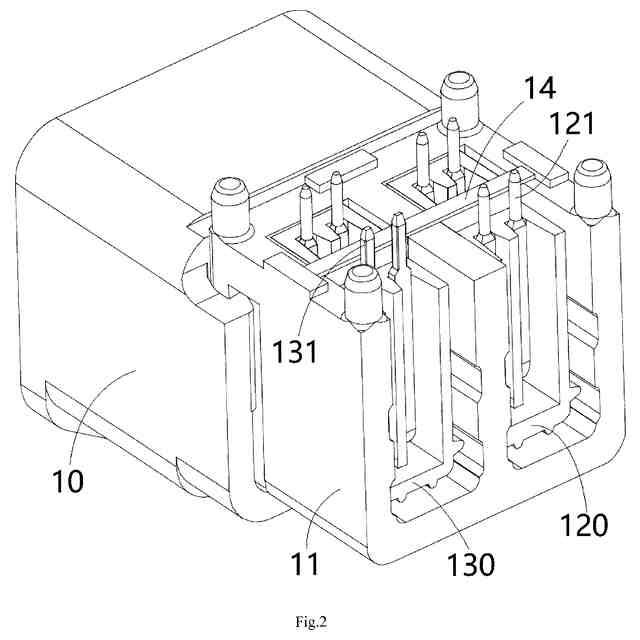

シールドプレート（１４）をさらに備え、前記シールドプレート（１４）は、前記後シェル部（１１ｂ）に挿入されて、前記２つの垂直に隣接する端子モジュール（１２、１３）の前記後部を分離する、請求項６に記載のコネクタ。
【請求項８】
前記信号端子ホルダ（１２０）の後部（１２０ｂ）および前記信号端子（１２１）の前記後部（１２１ｂ）は、垂直方向に延び、前記後シェル部（１１ｂ）の前記収容スロット（１１２）に収容され、
前記電力端子ホルダ（１３０）の後部（１３０ｂ）および前記電力端子（１３１）の前記後部（１３１ｂ）は、前記垂直方向に延び、前記後シェル部（１１ｂ）の前記収容スロット（１１２）に収容されている、請求項６に記載のコネクタ。
【請求項９】
複数の支柱（１１４）が、前記後シェル部（１１ｂ）の底部に形成され、前記支柱（１１４）は、前記回路基板に形成された孔に挿入するために使用され、
前記信号端子（１２１）の前記後部（１２１ｂ）および前記電力端子（１３１）の前記後部（１３１ｂ）は、前記回路基板に電気的に接続するために、前記後シェル部（１１ｂ）の前記底部から延びる、請求項８に記載のコネクタ。
【請求項１０】
複数の第１のリブ（１２０ｃ）が、前記信号端子ホルダ（１２０）の前記前部（１２０ａ）の外面に形成され、前記複数の第１のリブ（１２０ｃ）は、周方向に間隔を置いて分散され、前記水平方向に沿って延び、
前記複数の第１のリブ（１２０ｃ）は、前記ソケット（１１１）の内壁に接触して、前記信号端子ホルダ（１２０）と前記ソケット（１１１）の前記内壁との接触摩擦を低減させる、請求項３に記載のコネクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本出願は、２０２３年９月８日に中国国家知識産権局に出願された中国特許出願第ＣＮ２０２３２２４３７５１９．３号の利益を主張し、その開示全体が参照により本明細書に組み込まれている。
続きを表示（約 1,300 文字）【０００２】
本発明は、コネクタ、およびコネクタを備えるコネクタアセンブリに関する。
【背景技術】
【０００３】
従来技術において、コネクタは、通常、差動信号端子モジュールのみを有し、電力を伝送するための電力端子モジュールは有していないため、コネクタの使用が制限され、信号伝送および電力伝送の両方が必要な状況に適用できない。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記の欠点のうちの少なくとも１つの局面を克服または軽減するためになされたものである。
【課題を解決するための手段】
【０００５】
本発明の態様によれば、コネクタが提供される。コネクタは、複数のソケットが形成されたシールドシェルと、複数のソケットにそれぞれ挿入された複数の端子モジュールとを備える。複数の端子モジュールは、信号を伝送するための信号端子モジュールと、電力を伝送するための電力端子モジュールとを含む。信号端子モジュールは、信号端子ホルダと、信号端子ホルダに設けられた信号端子とを含む。電力端子モジュールは、電力端子ホルダと、電力端子ホルダに設けられた電力端子とを含む。
【０００６】
本発明の別の例示的な実施形態によれば、シールドシェルは、前シェル部と後シェル部とを含み、複数のソケットは、前シェル部に形成され、水平方向に延び、複数の端子モジュールの前部が、水平方向に延び、前シェル部の複数のソケットにそれぞれ挿入されている。
【０００７】
本発明の別の例示的な実施形態によれば、信号端子ホルダの前部および信号端子の前部が、水平方向に延び、前シェル部の対応するソケットに挿入され、電力端子ホルダの前部および電力端子の前部が、水平方向に延び、前シェル部の対応するソケットに挿入されている。
【０００８】
本発明の別の例示的な実施形態によれば、シールドシェルの前シェル部は、相手側コネクタの相手側シールドシェルに嵌合するために使用され、シールドシェルの後シェル部は、回路基板に接続するために使用され、信号端子の前部は、相手側コネクタの相手側信号端子に嵌合するために使用され、信号端子の後部は、回路基板に接続するために使用され、電力端子の前部は、相手側コネクタの相手側電力端子に嵌合するために使用され、電力端子の後部は、回路基板に接続するために使用される。
【０００９】
本発明の別の例示的な実施形態によれば、シールドシェルは４つのソケットを有し、４つのソケットは、２行および２列の配列で配置され、コネクタは、３つの信号端子モジュールと、１つの電力端子モジュールとを備える。
【００１０】
本発明の別の例示的な実施形態によれば、２つの垂直に延びる収容スロットが、後シェル部に形成され、各収容スロットは、２つの垂直に隣接するソケットに連通し、端子モジュールの後部が垂直に延び、２つの垂直に隣接する端子モジュールの後部が、後シェル部の対応する収容スロットにそれぞれ収容されている。
（【００１１】以降は省略されています）
