公開番号2025038830
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145676
出願日2023-09-07
発明の名称カテーテルシステム、カテーテル固定システム、被固定体、及び、固定具
出願人国立大学法人東北大学
代理人個人
主分類A61M 25/02 20060101AFI20250312BHJP(医学または獣医学;衛生学)
要約【課題】遠位側ワイヤー突出長を目標長に高い精度にて一致させることが可能なカテーテルシステムを提供すること。

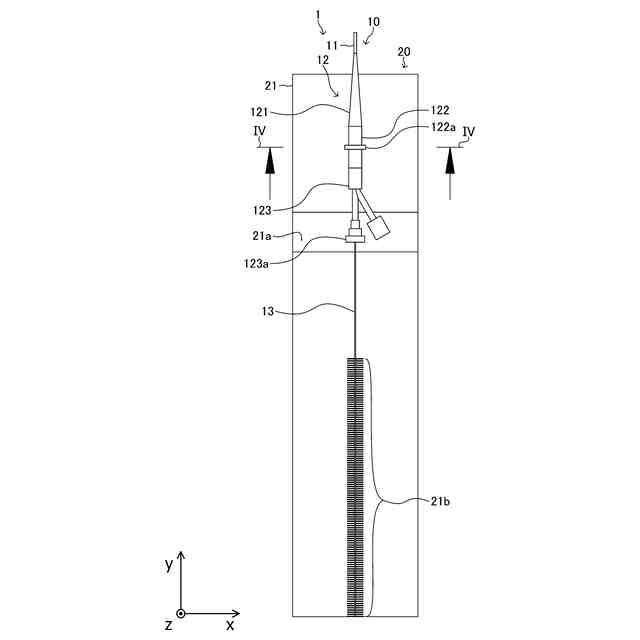

【解決手段】カテーテルシステム1は、カテーテル装置10と固定具20とを備える。カテーテル装置は、第1通路を有する管部11と直線に沿って延在する第2通路を有する接続部12と第1通路及び第2通路の内部を通るワイヤー13とを備える。固定具は、延在方向にて第2通路が延在するように接続部が固定位置にて取り外し可能に固定されるとともに延在方向にて固定位置から離隔距離だけ隔てられた位置にてマークを有する。離隔距離は、接続部が固定具に固定された状態において、管部遠位端からワイヤー遠位端までのワイヤーの長さである遠位側ワイヤー突出長の目標値である目標長と管部遠位端から固定位置までの第1通路及び第2通路の長さとの和をワイヤーの全長から減じた長さである。
【選択図】図1

特許請求の範囲【請求項１】
第１通路を有する管部と、前記管部の近位側の端である近位端にて前記第１通路に連通するとともに直線に沿って延在する第２通路を有する接続部と、前記第１通路及び前記第２通路の内部を通るワイヤーと、を備えるカテーテル装置と、
延在方向にて前記第２通路が延在するように、前記接続部が固定位置にて取り外し可能に固定されるとともに、前記延在方向にて前記固定位置から離隔距離だけ隔てられた位置にてマークを有する固定具と、
を備え、
前記離隔距離は、前記接続部が前記固定具に固定された状態において、前記管部の遠位側の端である管部遠位端から前記ワイヤーの遠位側の端であるワイヤー遠位端までの前記ワイヤーの長さである遠位側ワイヤー突出長の目標値である目標長と、前記管部遠位端から前記固定位置までの前記第１通路及び前記第２通路の長さと、の和を前記ワイヤーの全長から減じた長さである、カテーテルシステム。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のカテーテルシステムであって、
前記固定具は、前記接続部が前記固定具に固定された状態において、前記接続部の近位側の端部である接続部近位端部の鉛直下方にて第１凹部を有する、カテーテルシステム。
【請求項３】
請求項２に記載のカテーテルシステムであって、
前記第１凹部は、前記第１凹部内に液体が導入された場合、当該液体の少なくとも一部が排出される形状を有する、カテーテルシステム。
【請求項４】
請求項１又は請求項２に記載のカテーテルシステムであって、

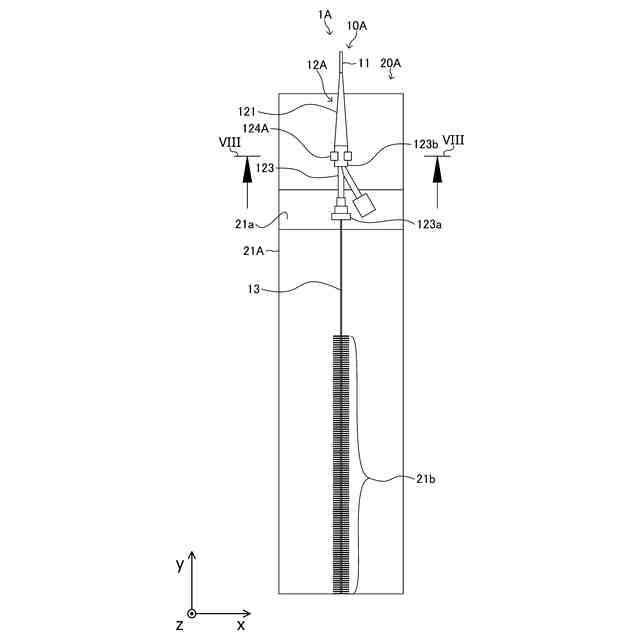

前記接続部は、前記第２通路に直交する方向へ突出する凸部を有し、
前記固定具は、前記凸部の少なくとも一部が嵌る第２凹部を有する、カテーテルシステム。
【請求項５】
請求項４に記載のカテーテルシステムであって、
前記凸部は、強磁性体及び磁石の一方を有し、
前記第２凹部は、強磁性体及び磁石の他方を有する、カテーテルシステム。
【請求項６】
請求項４又は請求項５に記載のカテーテルシステムであって、
前記接続部は、前記第２通路を有する本体部と、前記第２通路に沿って延在する回転軸回りに前記本体部が回動可能であるように前記本体部の外周を取り囲むとともに前記凸部を有する外周部と、を含む、カテーテルシステム。
【請求項７】
請求項４又は請求項５に記載のカテーテルシステムであって、
前記接続部は、前記管部に隣接する遠位部と、前記遠位部に隣接する中間部と、前記中間部に隣接する近位部と、を含み、
前記遠位部、前記中間部、及び、前記近位部のそれぞれは、前記第２通路を構成する通路を有し、
前記中間部は、前記凸部を含むとともに、前記遠位部に螺合することにより前記遠位部に取り外し可能に固定され、且つ、前記近位部に螺合することにより前記近位部に取り外し可能に固定される、カテーテルシステム。
【請求項８】
請求項４又は請求項５に記載のカテーテルシステムであって、
前記凸部は、前記第２通路に沿って延在する中心軸を有する環状体であり、
前記第２凹部は、前記接続部が前記固定具に固定されている状態において前記凸部の一部が嵌る、カテーテルシステム。
【請求項９】
請求項１又は請求項２に記載のカテーテルシステムであって、
前記固定具は、
前記延在方向にて前記第２通路が延在するように、前記接続部が前記固定位置にて取り外し可能に固定される固定部と、
前記マークを有するとともに、前記延在方向における位置を変更可能に前記固定部に固定されるマーク部と、
を備える、カテーテルシステム。
【請求項１０】
請求項９に記載のカテーテルシステムであって、
前記固定具は、前記マーク部の前記固定部に対する前記延在方向における位置を測定可能な目盛線を有する、カテーテルシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、カテーテルシステム、カテーテル固定システム、被固定体、及び、固定具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
カテーテル装置と、固定具と、を備えるカテーテルシステムが知られている。例えば、特許文献１に記載のカテーテルシステムにおいて、カテーテル装置は、第１通路を有する管部と、管部の近位側の端である近位端にて第１通路に連通するとともに直線に沿って延在する第２通路を有する接続部と、第１通路及び第２通路の内部を通るワイヤーと、を備える。更に、固定具は、接続部が固定される。
【先行技術文献】
【特許文献】
【０００３】
特許第５１２４０５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、管部の遠位側の端である管部遠位端からワイヤーの遠位側の端であるワイヤー遠位端までのワイヤーの長さである遠位側ワイヤー突出長が目標長に高い精度にて一致しなければ、使用者は、管部遠位端を適切に操作することが困難である。このため、カテーテル装置の使用中において、管部遠位端とワイヤー遠位端とを含む領域をＸ線により撮影することによって遠位側ワイヤー突出長が測定される。
【０００５】
しかしながら、例えば、管部の遠位側の端部である管部遠位端部が相当に細い場合等、撮影による遠位側ワイヤー突出長の測定が困難であることが多い。このため、遠位側ワイヤー突出長を目標長に高い精度にて一致させることができない、という課題があった。
【０００６】
本発明の目的の一つは、遠位側ワイヤー突出長を目標長に高い精度にて一致させることである。
【課題を解決するための手段】
【０００７】
本発明の一つの側面では、カテーテルシステムは、カテーテル装置と、固定具と、を備える。
カテーテル装置は、第１通路を有する管部と、管部の近位側の端である近位端にて第１通路に連通するとともに直線に沿って延在する第２通路を有する接続部と、第１通路及び第２通路の内部を通るワイヤーと、を備える。
固定具は、延在方向にて第２通路が延在するように、接続部が固定位置にて取り外し可能に固定されるとともに、延在方向にて固定位置から離隔距離だけ隔てられた位置にてマークを有する。
【０００８】
離隔距離は、接続部が固定具に固定された状態において、管部の遠位側の端である管部遠位端からワイヤーの遠位側の端であるワイヤー遠位端までのワイヤーの長さである遠位側ワイヤー突出長の目標値である目標長と、管部遠位端から固定位置までの第１通路及び第２通路の長さと、の和をワイヤーの全長から減じた長さである。
【０００９】
本発明の他の一つの側面では、カテーテル固定システムは、被固定体と、固定具と、を備える。
被固定体は、第１通路を有する管部と、管部の近位側の端である近位端にて第１通路に連通するとともに直線に沿って延在する第２通路を有する接続部と、第１通路及び第２通路の内部を通るワイヤーと、を備えるカテーテル装置の、接続部の少なくとも一部を構成する。
【００１０】
固定具は、延在方向にて第２通路が延在するように、被固定体が固定位置にて取り外し可能に固定されるとともに、延在方向にて固定位置から離隔距離だけ隔てられた位置にてマークを有する。
（【００１１】以降は省略されています）
