公開番号2025037521
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2023144493
出願日2023-09-06
発明の名称診断装置、診断方法、診断プログラム、およびコリオリ流量計
出願人横河電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G01F 1/84 20060101AFI20250311BHJP(測定;試験)
要約【課題】コリオリ流量計の振動管における付着物の発生を高感度に検出すること。

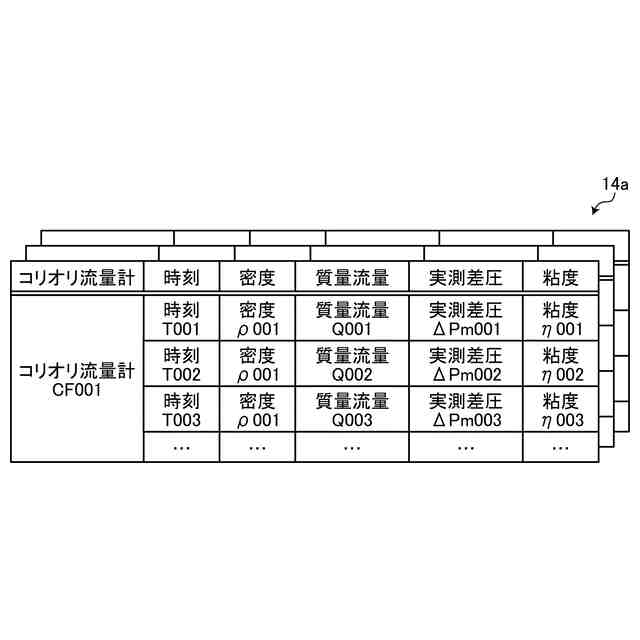

【解決手段】サーバ装置10は、振動管の振動に基づいて振動管を流れる流体の質量流量Qおよび密度ρを測定するコリオリ流量計20から、流体の実測差圧ΔP_measを含む測定値を受信し、受信した測定値に基づいて理論差圧ΔP_calを算出し、実測差圧ΔP_measと理論差圧ΔP_calとの差分に基づいて振動管における付着物の発生を診断する。
【選択図】図1
特許請求の範囲【請求項１】
振動管の振動に基づいて前記振動管を流れる流体の流量および密度を測定するコリオリ流量計から、前記流体の上流と下流との差圧の実測値を含む測定パラメータを受信する受信部と、
前記測定パラメータに基づいて、前記差圧の理論値を算出する算出部と、
前記実測値と前記理論値との差分に基づいて、前記振動管における付着物の発生を診断する診断部と、
を備える診断装置。
続きを表示（約 1,300 文字）【請求項２】
前記受信部は、
前記コリオリ流量計が設置される配管において、差圧センサが測定した前記実測値を受信する、
請求項１に記載の診断装置。
【請求項３】
前記受信部は、

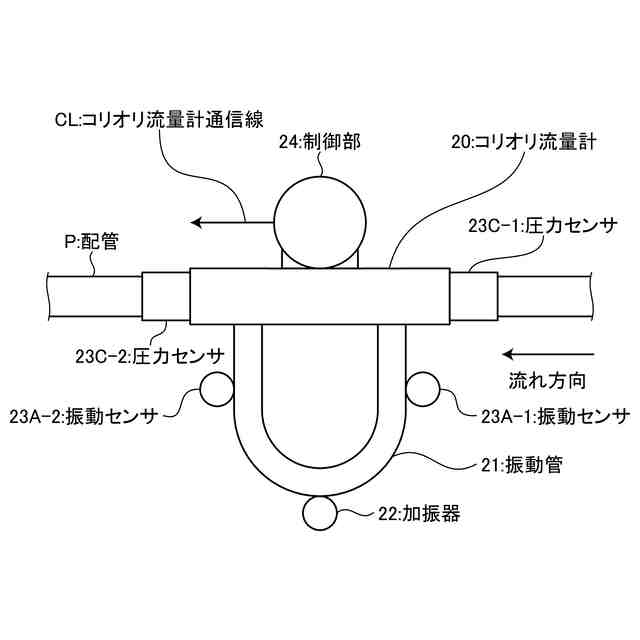

前記コリオリ流量計が設置される配管において、前記流体の上流の圧力および下流の圧力それぞれを測定する１対の圧力センサが測定した前記実測値を受信する、
請求項１に記載の診断装置。
【請求項４】
前記算出部は、
前記流量、前記密度、および前記流体の粘度を用いて、前記流体の流速およびレイノルズ数を算出するとともに、前記理論値を算出し、
前記診断部は、
前記実測値から前記理論値を減算した前記差分が閾値を超過する場合には、前記付着物の発生を診断する、
請求項１に記載の診断装置。
【請求項５】
前記算出部は、
前記流量、前記密度、前記振動管の設計値、および、前記コリオリ流量計が設置される配管において、前記付着物が発生していない場合の前記振動管を流れる前記流体の上流と下流との差圧の実測値をもとに前記コリオリ流量計が算出した前記粘度を用いて、前記流速および前記レイノルズ数を算出するとともに、前記理論値を算出する、
請求項４に記載の診断装置。
【請求項６】
前記算出部は、
前記流量、前記密度、前記振動管の設計値、および、前記コリオリ流量計の利用者によって入力された前記粘度を用いて、前記流速および前記レイノルズ数を算出するとともに、前記理論値を算出する、
請求項４に記載の診断装置。
【請求項７】
前記診断部は、
所定期間ごとの前記実測値から前記理論値を減算した前記差分の最大値を特定し、特定した前記最大値の時間変化における近似直線を算出し、算出した前記近似直線の傾きが正である場合には、前記付着物の発生を診断する、
請求項１に記載の診断装置。
【請求項８】
前記診断部は、
所定期間ごとの前記実測値から前記理論値を減算した前記差分の最大値を特定し、特定した前記最大値の時間変化における近似直線または近似曲線を算出し、算出した前記近似直線または前記近似曲線を用いて前記差分が閾値を超過する時期を推定し、推定した前記時期を前記コリオリ流量計の利用者が利用する端末に通知する、
請求項１に記載の診断装置。
【請求項９】
前記診断部は、
前記付着物の発生を診断した場合には、前記コリオリ流量計の利用者が利用する端末にアラームを通知する、
請求項１から８のいずれか１項に記載の診断装置。
【請求項１０】
コンピュータが、
振動管の振動に基づいて前記振動管を流れる流体の流量および密度を測定するコリオリ流量計から、前記流体の上流と下流との差圧の実測値を含む測定パラメータを受信し、
前記測定パラメータに基づいて、前記差圧の理論値を算出し、
前記実測値と前記理論値との差分に基づいて、前記振動管における付着物の発生を診断する、
処理を実行する診断方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、診断装置、診断方法、診断プログラム、およびコリオリ流量計に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
コリオリ流量計は、プラントで使用される流量計の１つであり、流体が流れるＵ字形状の振動管（振動チューブ）のコリオリ力をもとに、流体の流量や密度を測定することが可能となる。コリオリ流量計では、振動管の振動を利用して流量や密度を測定するので、振動管の腐食等が進行すると、流量測定に誤差が生ずることになる。また、振動管の内部における付着物によっても、流量測定に誤差が生ずることになる。従来、コリオリ流量計の振動管の腐食の発生や振動管への付着の発生を診断する技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特許５３４０１２２号公報
特許４６２１１４０号公報
特許４９５２８２０号公報
特許７０２４４６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記技術では、コリオリ流量計の振動管への付着物の発生を高感度に検出することは難しい。例えば、上記技術では、流体とあまり物性の変わらないゲル状の付着物の発生を検出できないことがある。
【０００５】
本発明は、上記に鑑みてなされたものであって、コリオリ流量計の振動管における付着物の発生を高感度に検出することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、振動管の振動に基づいて前記振動管を流れる流体の流量および密度を測定するコリオリ流量計から、前記流体の上流と下流との差圧の実測値を含む測定パラメータを受信する受信部と、前記測定パラメータに基づいて、前記差圧の理論値を算出する算出部と、前記実測値と前記理論値との差分に基づいて、前記振動管における付着物の発生を診断する診断部と、を備える診断装置を提供する。
【０００７】
また、本発明は、コンピュータが、振動管の振動に基づいて前記振動管を流れる流体の流量および密度を測定するコリオリ流量計から、前記流体の上流と下流との差圧の実測値を含む測定パラメータを受信し、前記測定パラメータに基づいて、前記差圧の理論値を算出し、前記実測値と前記理論値との差分に基づいて、前記振動管における付着物の発生を診断する、処理を実行する診断方法を提供する。
【０００８】
また、本発明は、コンピュータに、振動管の振動に基づいて前記振動管を流れる流体の流量および密度を測定するコリオリ流量計から、前記流体の上流と下流との差圧の実測値を含む測定パラメータを受信する、前記測定パラメータに基づいて、前記差圧の理論値を算出し、前記実測値と前記理論値との差分に基づいて、前記振動管における付着物の発生を診断する、処理を実行させる診断プログラムを提供する。
【０００９】
また、本発明は、振動管の振動に基づいて前記振動管を流れる流体の流量および密度を測定するコリオリ流量計であって、前記流体の上流と下流との差圧の実測値を含む測定パラメータを測定する測定部と、前記測定パラメータに基づいて、前記差圧の理論値を算出する算出部と、前記実測値と前記理論値との差分に基づいて、前記振動管における付着物の発生を診断する診断部と、を備えるコリオリ流量計を提供する。
【発明の効果】
【００１０】
本発明によれば、コリオリ流量計の振動管における付着物の発生を高感度に検出することができるという効果がある。
【図面の簡単な説明】
（【００１１】以降は省略されています）
