公開番号2025036954
公報種別公開特許公報(A)
公開日2025-03-17
出願番号2023143636
出願日2023-09-05
発明の名称除滓方法及び除滓装置
出願人日本製鉄株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類C21C 1/06 20060101AFI20250310BHJP(鉄冶金)
要約【課題】除滓効率を高めつつ、コストを低減することが可能な除滓方法及び除滓装置を提供する。
【解決手段】本発明の要旨は以下である。
(1)
溶銑鍋内のスラグを除滓するに際して、溶銑及び前記スラグの上方の空中から前記スラグに音速以上に加速させたガスを吹き付けることを特徴とする、除滓方法。
(4)
溶銑鍋内のスラグを除滓するに際して、溶銑及び前記スラグの上方の空中に設けたラバール形状のノズルから前記スラグに音速以上に加速させたガスを吹き付けることを特徴と
【選択図】図4
特許請求の範囲【請求項１】
溶銑鍋内のスラグを除滓するに際して、溶銑及び前記スラグの上方の空中から前記スラグ及び溶銑に音速以上に加速させたガスを吹き付けることを特徴とする、除滓方法。
続きを表示（約 250 文字）【請求項２】
前記ガスを吐出するノズルの下端がラバール形状となっていることを特徴とする、請求項１に記載の除滓方法。
【請求項３】
前記ガスが溶銑面に到着した際のガス流速を用いた修正フルード数が２００以上となることを特徴とする、請求項１または２に記載の除滓方法。
【請求項４】
溶銑鍋内のスラグを除滓するに際して、溶銑及び前記スラグの上方の空中に設けたラバール形状のノズルから前記スラグ及び溶銑に音速以上に加速させたガスを吹き付けることを特徴とする、除滓装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、除滓方法及び除滓装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
高炉から排出された溶銑は、溶銑予備処理に供される。溶銑予備処理では、溶銑鍋に溶銑が投入され、この溶銑に対して脱硫処理が行われる。脱硫処理によって生じたスラグは、例えばドラッカー等によって機械的に除滓される。特許文献１には、スラグの除滓を効率的に行う方法として、ガスを溶銑中に吹き込むことによりスラグを押しのける技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
中国特許公開第１０２５３４０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に開示された技術では、スラグを押しのけるために、ガスを噴出するノズルを溶銑に浸漬させる必要があった。このため、ノズルの溶損を防止するためにノズルを耐火物で保護する等の工夫が必要となり、ノズルのコストが高くなるという問題があった。
【０００５】
そこで、本発明は、上記問題に鑑みてなされたものであり、本発明の目的とするところは、除滓効率を高めつつ、コストを低減することが可能な除滓方法及び除滓装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の要旨は以下である。
（１）
溶銑鍋内のスラグを除滓するに際して、溶銑及び前記スラグの上方の空中から前記スラグ及び溶銑に音速以上に加速させたガスを吹き付けることを特徴とする、除滓方法。
（２）
前記ガスを吐出するノズルの下端がラバール形状となっていることを特徴とする、（１）に記載の除滓方法。
（３）
前記ガスが溶銑面に到着した際のガス流速を用いた修正フルード数が２００以上となることを特徴とする、（１）または（２）に記載の除滓方法。
（４）
溶銑鍋内のスラグを除滓するに際して、溶銑及び前記スラグの上方の空中に設けたラバール形状のノズルから前記スラグ及び溶銑に音速以上に加速させたガスを吹き付けることを特徴とする、除滓装置。
【発明の効果】
【０００７】
本発明の上記観点によれば、除滓効率を高めつつ、コストを低減することが可能な除滓方法及び除滓装置を提供することができる。
【図面の簡単な説明】
【０００８】

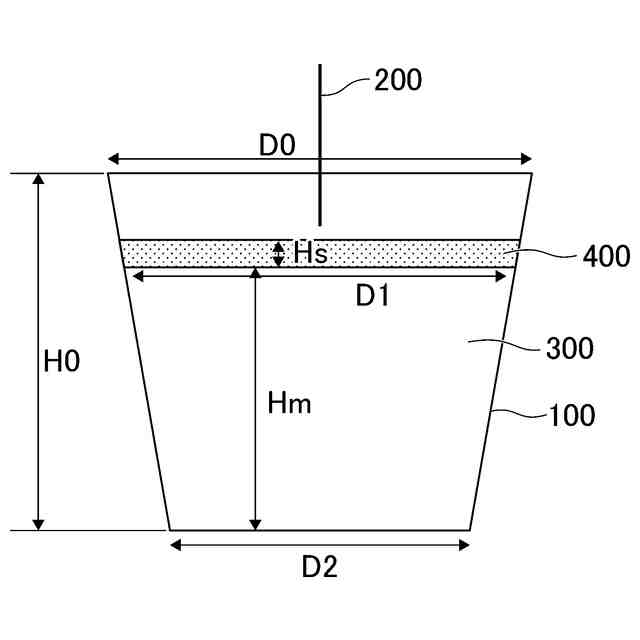

水モデル試験装置の概要を示す側断面図である。
ノズル下端位置と除滓面積分率との相関を示すグラフである。

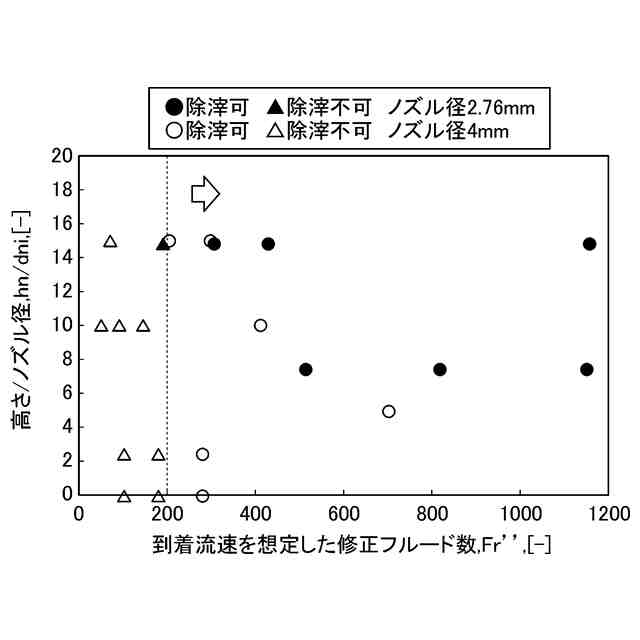

到着流速を想定した修正フルード数Ｆｒ’’とｈ
ｎ
／ｄ
ｎｉ
との相関を示すグラフである。

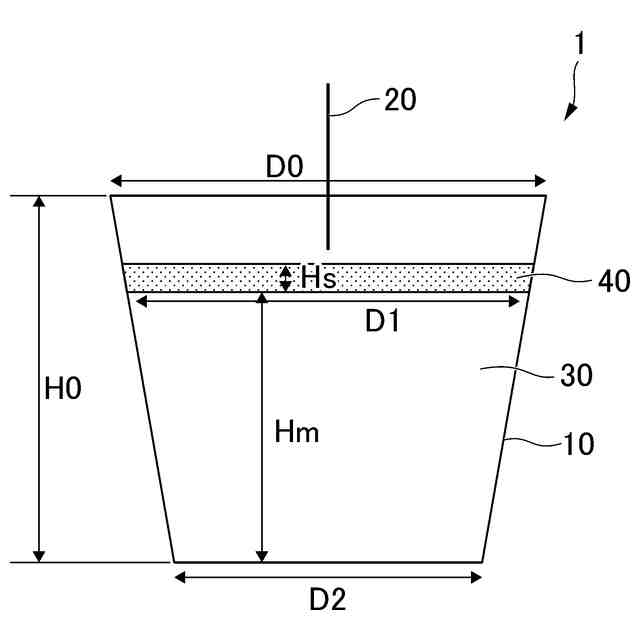

本実施形態に係る除滓装置の概要を示す側断面図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照しながら、本発明の好適な実施の形態について詳細に説明する。なお、本実施形態において、「～」を用いて表される数値範囲は、「～」の前後に記載される数値を下限値及び上限値として含む範囲を意味する。
【００１０】
＜１．本発明者による知見＞
まず、本実施形態の基礎となる本発明者による知見について説明する。上述したように、特許文献１には、スラグの除滓を効率的に行う方法として、ガスを溶銑中に吹き込むことによりスラグを押しのける技術が開示されている。しかし、特許文献１に開示された技術では、スラグを押しのけるために、ガスを噴出するノズルを溶銑に浸漬させる必要があった。このため、ノズルの溶損を防止するためにノズルを耐火物で保護する等の工夫が必要となり、ノズルのコストが高くなるという問題があった。
（【００１１】以降は省略されています）
