公開番号2025006366
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023107115
出願日2023-06-29
発明の名称舌保持装置
出願人国立大学法人広島大学
代理人弁理士法人前田特許事務所
主分類A61F 5/56 20060101AFI20250109BHJP(医学または獣医学;衛生学)
要約【課題】低位にある舌を本来あるべき位置へ戻すことにより、口呼吸の改善ならびに、唾液の分泌量を増加させる。

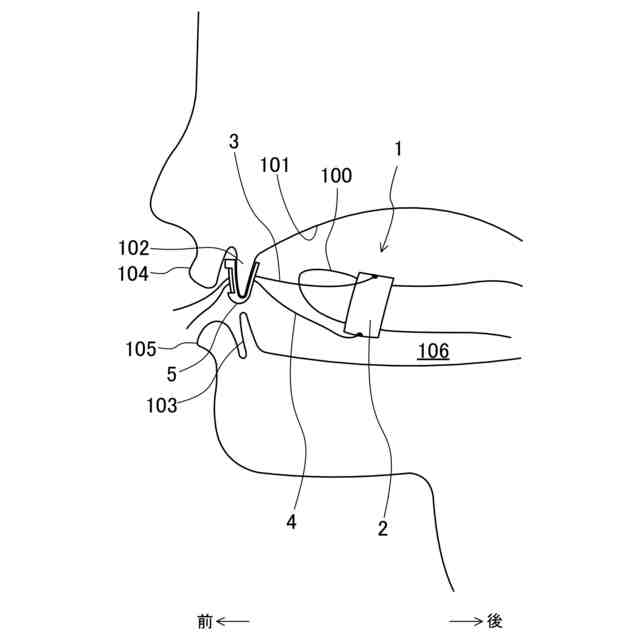

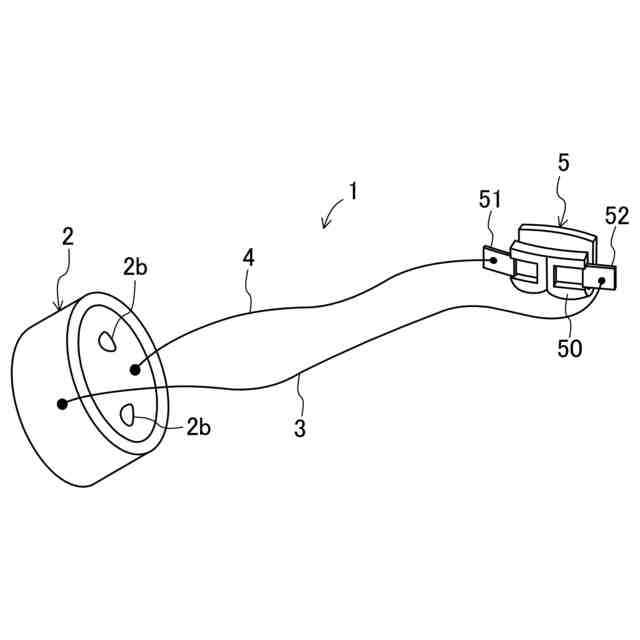

【解決手段】舌100を上顎裏101の所望の位置に保持するための舌保持装置1は、舌100の前後方向中央部よりも前側部分を囲むように形成された伸縮部材からなり、当該舌100に装着される舌装着部2と、舌装着部2に基端側が接続された糸状部材3、4と、糸状部材3、4の先端側に取り付けられ、上の前歯102に固定される固定部5とを備えている。
【選択図】図4
特許請求の範囲【請求項１】
舌を上顎裏の所望の位置に保持するための舌保持装置であって、

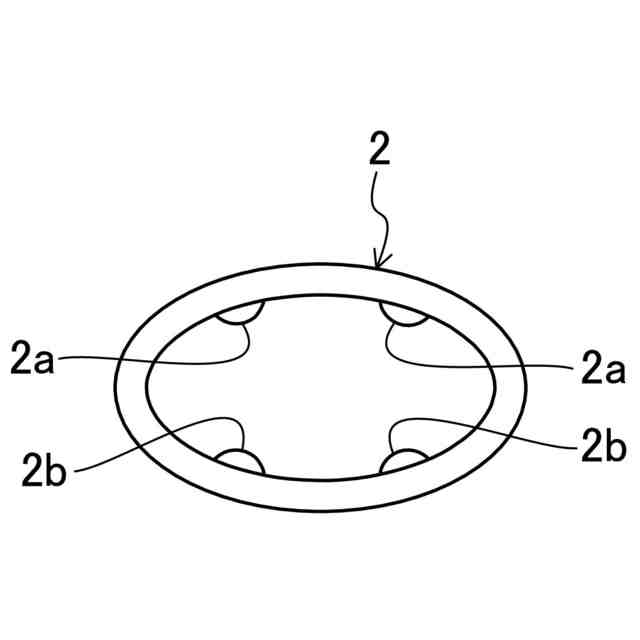

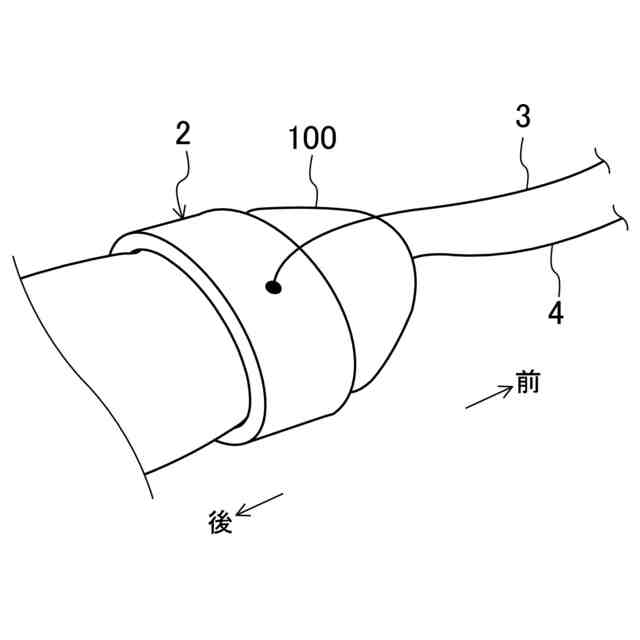

舌の前後方向中央部よりも前側部分を囲むように形成された伸縮部材からなり、当該舌に装着される舌装着部と、
前記舌装着部に基端側が接続された糸状部材と、
前記糸状部材の先端側に取り付けられ、上の前歯に固定される固定部とを備えている舌保持装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の舌保持装置において、
前記糸状部材は、前記舌装着部の互いに異なる部位に接続された第１糸状部材及び第２糸状部材を含み、
前記固定部は、前記第１糸状部材の先端側及び前記第２糸状部材の先端側に取り付けられている舌保持装置。
【請求項３】
請求項２に記載の舌保持装置において、
前記第１糸状部材の基端側は、前記舌装着部の上側に接続され、
前記第２糸状部材の基端側は、前記舌装着部の下側に接続されている舌保持装置。
【請求項４】
請求項２に記載の舌保持装置において、

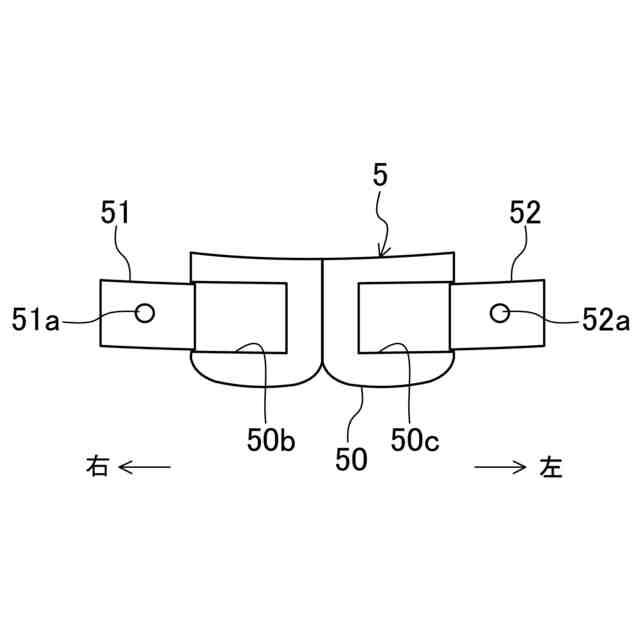

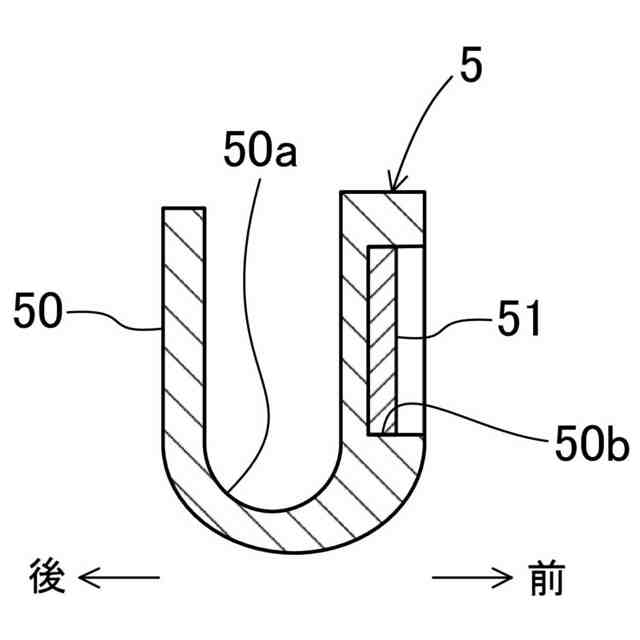

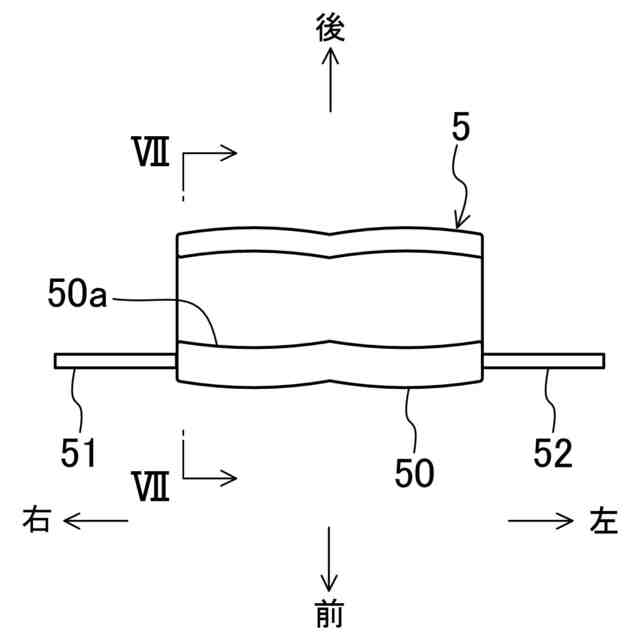

前記固定部は、上の左の前歯と右の前歯に被せられる被せ部と、前記第１糸状部材の先端側が固定される第１固定部と、前記第２糸状部材の先端側が固定される第２固定部とを含んでいる舌保持装置。
【請求項５】

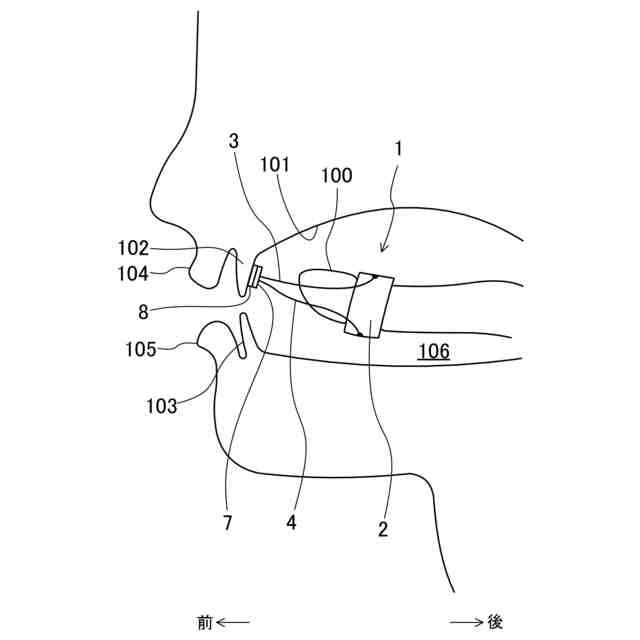

舌を上顎裏の所望の位置に保持するための舌保持装置であって、
舌の前後方向中央部よりも前側部分を囲むように形成された伸縮部材からなり、当該舌に装着される舌装着部と、
前記舌装着部に基端側が接続された糸状部材と、
前記糸状部材の先端側に取り付けられた第１永久磁石と、
上顎裏または上の前歯の裏に設けられ、前記第１永久磁石が吸着する第２永久磁石とを備えている舌保持装置。
【請求項６】
舌を上顎裏の所望の位置に保持するための舌保持装置であって、
舌の先端側が収容された状態で保持されるポケットと、
上の歯の裏側に固定され、上の歯列に沿って延びるとともに前記ポケットを上の歯列に沿う方向に案内するガイド部材と、
前記ポケットを左右方向中央部に向けて付勢する付勢部材とを備えている舌保持装置。
【請求項７】
請求項６に記載の舌保持装置において、
前記ガイド部材は、上の歯列に沿って延びる空間を形成するパイプ部材を有し、
前記付勢部材は、前記パイプ部材の前記空間に収容されるコイル状のバネで構成されている舌保持装置。
【請求項８】
請求項７に記載の舌保持装置において、
前記付勢部材は、前記ポケットの左側に位置する左側付勢部材と、前記ポケットの右側に位置する右側付勢部材とを含んでいる舌保持装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、舌を上顎裏の所望の位置に保持するための舌保持装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、睡眠時無呼吸症候群が問題となっている。睡眠時無呼吸症候群は、例えば、就寝時に舌根が落ち込む等することにより、口や鼻から肺に繋がる気道が狭くなったり、一時的に閉塞したりすることにより、無呼吸状態となってしまう疾患である。
【０００３】
例えば特許文献１には、睡眠時無呼吸症候群の症状を改善するためのマウスピースが開示されている。特許文献１では、下顎歯列に被せる下顎用ピースの前面に、上顎歯列の先端部まで達するとともに、上顎歯列に沿って左右に延びる前壁部が一体的に形成されている。特許文献１のマウスピースを口腔内に装着したときに、前壁部の前面を唇内側に当接させ、前壁部の背面を上顎歯列に当接させることにより、下顎を上顎に対して前方移動させて固定可能にしている。
【０００４】
また、特許文献２には、歯列矯正等のために口腔内に装着されるマウスピースが開示されている。このマウスピースは、歯列が嵌まる部分と、当該歯列が嵌まる部分から口腔内側へ突出するタンエクササイザとを備えている。口腔内への装着時には、タンエクササイザにより舌の動きを鍛えることが可能になっている。
【０００５】
また、特許文献３には、舌の先端部分に被せられるカプセルと、カプセル内の空気を吸引するシリンジまたは球ポンプからなる吸引器とを備えた舌位置保持装置が開示されている。この舌位置保持装置によれば、舌をカプセルに吸着させて保持することで、就寝時に舌根の落ち込みを抑制することが可能になっている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－１６８５７９号公報
意匠登録第１６２１６１１号公報
特開２０２３－２０５０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、特許文献１のマウスピースは、上顎歯列に沿って左右に延びる前壁部を有しており、この前壁部により、通常は上顎に対して後方に位置している下顎を上顎に対して前方移動させて固定するようにしている。しかしながら、このようなマウスピースは口腔内で異物感を感じやすく、異物感の解消が課題となる。また、特許文献２のマウスピースは口腔内側へ突出するタンエクササイザを備えており、やはり口腔内で異物感を感じやすく、異物感の解消が課題となる。
【０００８】
さらに、特許文献１、２のようなマウスピースは形状が大きく、特許文献１では前壁部、特許文献２ではタンエクササイザを備えているので、人によっては口腔に合わず、使用感が悪いという問題もある。
【０００９】
そこで、特許文献３のように舌をカプセルに吸着させて保持するようにすれば、マウスピースが不要になるので、マウスピースに比べて異物感が低減されるとともに、使用感が良好になると考えられる。
【００１０】
ところが、特許文献３の場合、シリンジまたは球ポンプからなる吸引器が必要になるので、装置が大がかりなものになってしまう。
（【００１１】以降は省略されています）
