特許ウォッチ

公開番号2024165588
公報種別公開特許公報(A)
公開日2024-11-28
出願番号2023081895
出願日2023-05-17
発明の名称吸着剤および処理方法
出願人国立大学法人新潟大学
代理人個人,個人,個人
主分類B01J 20/12 20060101AFI20241121BHJP(物理的または化学的方法または装置一般)
要約【課題】重金属を効率よく除去することができる吸着剤を提供すること、また、被処理物から重金属を効率よく除去することができる処理方法を提供すること。
【解決手段】本発明の吸着剤は、ドロマイト類とリン酸イオンと鉄イオンとを含み、前記リン酸イオンの少なくとも一部が、前記ドロマイト類を構成するCaおよびMgのうちの少なくとも一方と化学結合し、リン酸カルシウム系化合物およびリン酸マグネシウム系化合物のうちの少なくとも一方を形成していることを特徴とする。前記鉄イオンの少なくとも一部が、Fe₂O₃を形成していることが好ましい。
【選択図】なし
特許請求の範囲【請求項１】
ドロマイト類とリン酸イオンと鉄イオンとを含み、
前記リン酸イオンの少なくとも一部が、前記ドロマイト類を構成するＣａおよびＭｇのうちの少なくとも一方と化学結合し、リン酸カルシウム系化合物およびリン酸マグネシウム系化合物のうちの少なくとも一方を形成していることを特徴とする吸着剤。
続きを表示（約 760 文字）【請求項２】
前記ドロマイト類は、水酸化ドロマイトである請求項１に記載の吸着剤。
【請求項３】
前記ドロマイト類は、焼成ドロマイトである請求項１に記載の吸着剤。
【請求項４】
前記ドロマイト類は、ドロマイトである請求項１または２に記載の吸着剤。
【請求項５】
前記鉄イオンの少なくとも一部が、Ｆｅ
２
Ｏ
３
を形成している請求項１または２に記載の吸着剤。
【請求項６】
前記鉄イオンの少なくとも一部がリン酸鉄を形成している請求項１または２に記載の吸着剤。
【請求項７】
前記ドロマイト類に対する前記リン酸イオンの含有率が、０．１質量％以上１０．０質量％以下である請求項１または２に記載の吸着剤。
【請求項８】
前記ドロマイト類に対する前記鉄イオンの含有率が、０．１質量％以上１０．０質量％以下である請求項１または２に記載の吸着剤。
【請求項９】
前記ドロマイト類に対する前記リン酸イオンの含有率をＸ
１
［質量％］とし、前記ドロマイト類に対する前記鉄イオンの含有率をＸ
２
［質量％］としたとき、０．０１≦Ｘ
１
／Ｘ
２
≦１００の関係を満たす請求項１または２に記載の吸着剤。
【請求項１０】
２５℃で１ｇの吸着剤を１００ｍＬの水と混合した場合のリン酸イオンの溶出量が１００ｐｐｍ以下であり、
２５℃で１ｇの吸着剤を１００ｍＬの１Ｎの塩酸と混合した場合のリン酸イオンの溶出量が吸着量の３０％以上である請求項１または２に記載の吸着剤。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、吸着剤および処理方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
工場や鉱山で用いた水には、多くの重金属等の汚染物質が含まれることがある。このような汚染された水を排水する場合には、汚染物質を十分に除去する必要がある。
【０００３】
また、汚染土壌の井戸水等にも重金属等の汚染物質が含まれることがあり、飲用水等の生活用水等として用いる場合に、汚染物質を十分に除去する必要がある。
【０００４】
従来においては、汚染物質の除去には、大量の吸着剤が使われている（例えば、特許文献１参照）。しかしながら、アルカリ性の液中で吸着剤による処理を行うと、重金属を十分に吸着させることができなかったり、吸着した重金属が再溶解してしまったりして、汚染物質を十分に除去することが困難であった。
【０００５】
また、ＭｇＯ系やＣａＯ系の材料から製造された吸着剤も提案されている（例えば、特許文献２参照）。しかしながら、クロム（Ｃｒ）やヒ素（Ａｓ）等の重金属を十分に除去することが困難であった。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－６９６号公報
特開２０１４－９７４７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の目的は、重金属を効率よく除去することができる吸着剤を提供すること、また、被処理物から重金属を効率よく除去することができる処理方法を提供することにある。
【課題を解決するための手段】
【０００８】
このような目的は、下記の本発明により達成される。
本発明の吸着剤は、ドロマイト類とリン酸イオンと鉄イオンとを含み、
前記リン酸イオンの少なくとも一部が、前記ドロマイト類を構成するＣａおよびＭｇのうちの少なくとも一方と化学結合し、リン酸カルシウム系化合物およびリン酸マグネシウム系化合物のうちの少なくとも一方を形成していることを特徴とする。
【０００９】
本発明の吸着剤では、前記ドロマイト類は、水酸化ドロマイトであることが好ましい。
本発明の吸着剤では、前記ドロマイト類は、焼成ドロマイトであることが好ましい。
【００１０】
本発明の吸着剤では、前記ドロマイト類は、ドロマイトであることが好ましい。
本発明の吸着剤では、前記鉄イオンの少なくとも一部が、Ｆｅ
２
Ｏ
３
を形成していることが好ましい。
（【００１１】以降は省略されています）

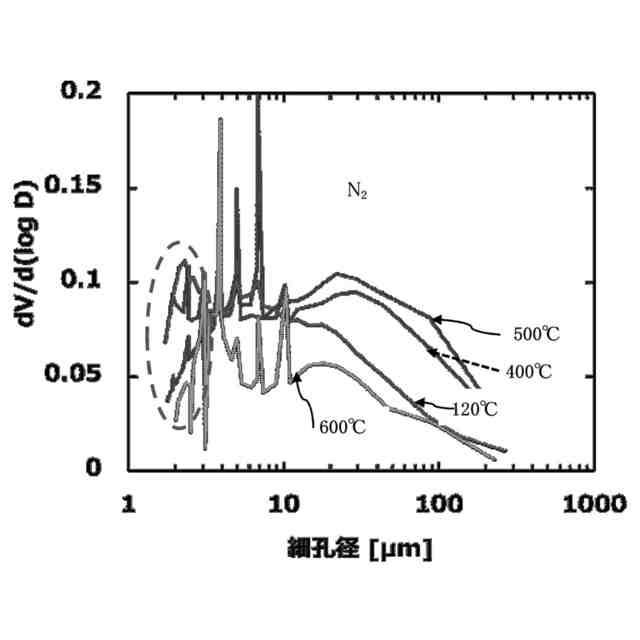

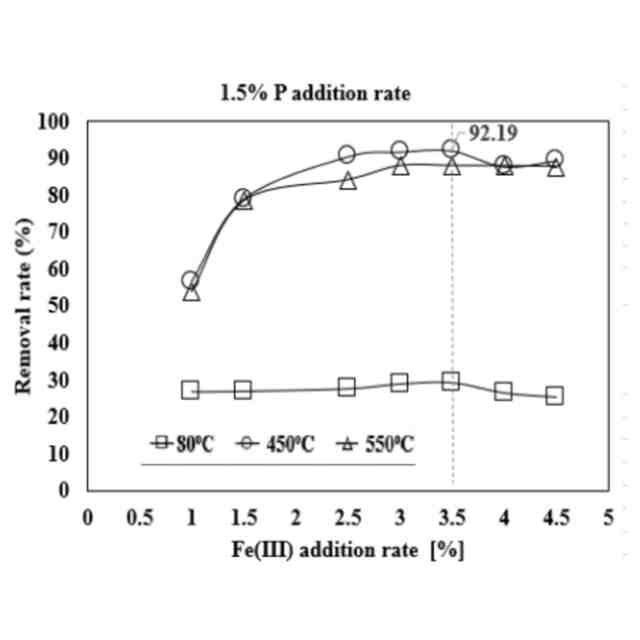

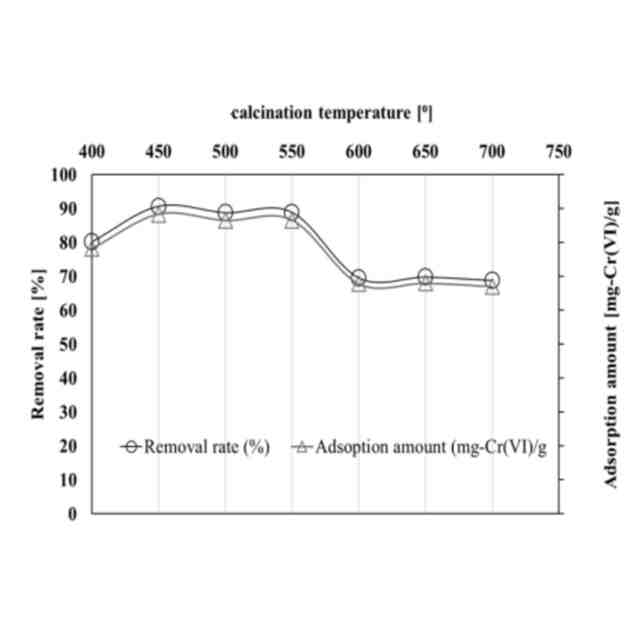

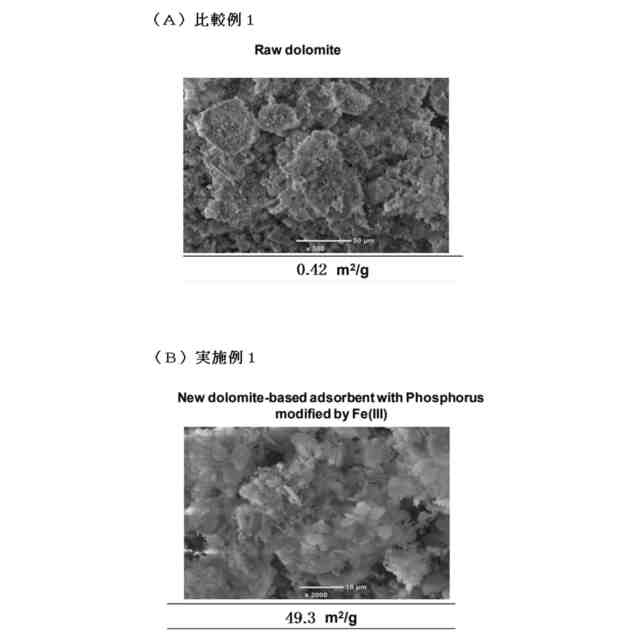

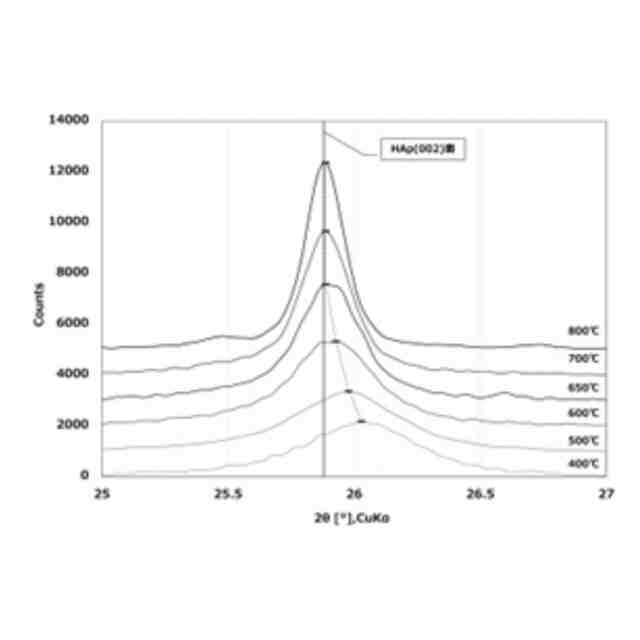

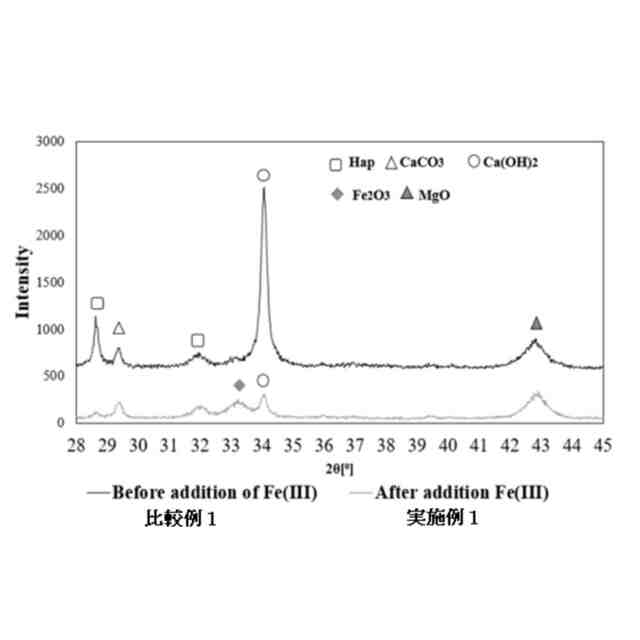

関連特許
