公開番号2024104272
公報種別公開特許公報(A)
公開日2024-08-02
出願番号2023148223
出願日2023-09-13
発明の名称冷却貯蔵庫
出願人ホシザキ株式会社
代理人弁理士法人暁合同特許事務所
主分類F25D 29/00 20060101AFI20240726BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】物品と検出部との接触を避けることができる冷却貯蔵庫を提供する。

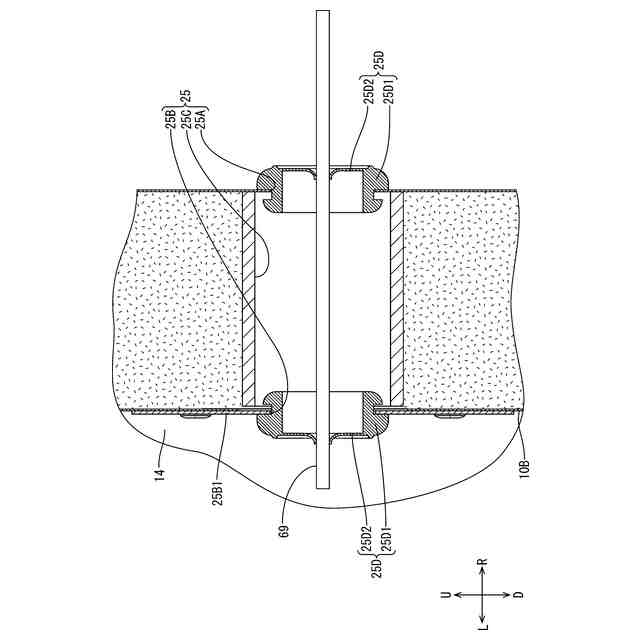

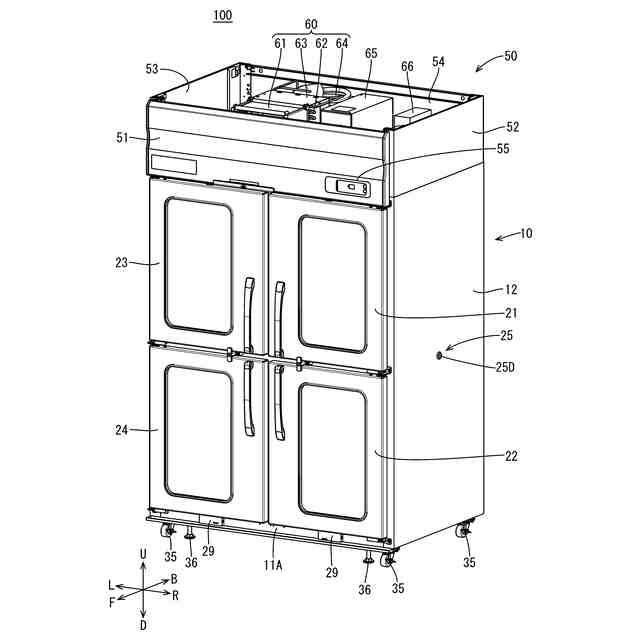

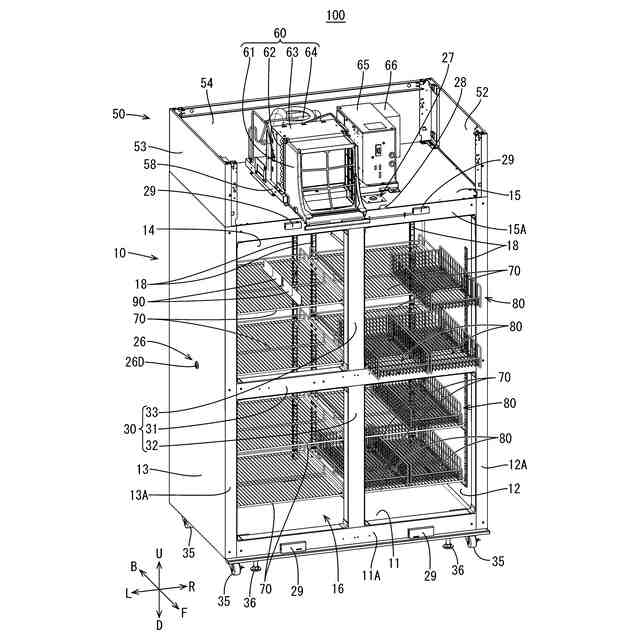

【解決手段】物品を内部に貯蔵可能な箱体10を備え、箱体10は、箱体内外側を隔てる複数の壁部12,13,14,15を備え、箱体内外方向に開口して物品を出し入れ可能な構成とされ、箱体10の開口16を橋掛ける橋掛部30を備え、複数の壁部12,13,14,15のうち、側壁部12,13は、箱体内外方向に貫通した孔部25,26であって、温度を検出する貯蔵室側検出部69を挿入可能な孔部25,26を備え、孔部25,26は、橋掛部30の奥側に配されている、冷却貯蔵庫100。
【選択図】図2
特許請求の範囲【請求項１】
物品を内部に貯蔵可能な箱体を備え、
前記箱体は、箱体内外側を隔てる複数の壁部を備え、箱体内外方向に開口して前記物品を出し入れ可能な構成とされ、
前記箱体の開口を橋掛ける橋掛部を備え、
前記複数の壁部のうち少なくとも１つは、箱体内外方向に貫通した孔部であって、温度を検出する検出部を挿入可能な孔部を備え、
前記孔部は、前記橋掛部の奥側に配されている、冷却貯蔵庫。
続きを表示（約 1,300 文字）【請求項２】
前記箱体は、前記複数の壁部のうち、側方の両側に配された２つの側壁部を備え、
前記橋掛部は、前記２つの側壁部の正面側において、前記箱体の開口を橋掛ける形とされ、
前記孔部は、前記２つの側壁部のうち少なくとも一つに配された側壁孔部とされる、請求項１に記載の冷却貯蔵庫。
【請求項３】
前記箱体は、
前記複数の壁部のうち、上側に配された上壁部と、
前記上壁部に設けられた冷却器室と、を備え、
前記冷却器室は、
箱体内の気体を吸引する吸引部と、
前記吸引部から吸引した気体を冷却する冷却器と、を備え、
前記上壁部は、箱体内外方向に貫通し、前記検出部を挿入可能な上壁孔部を備え、
前記上壁孔部は、前記冷却器室の室外側であって前記吸引部の正面側に配されている、請求項１または請求項２に記載の冷却貯蔵庫。
【請求項４】
前記冷却器室は、前記冷却器室の室内側であって前記吸引部の上方に配され、温度を検出可能な冷却器室側検出部を備える、請求項３に記載の冷却貯蔵庫。
【請求項５】

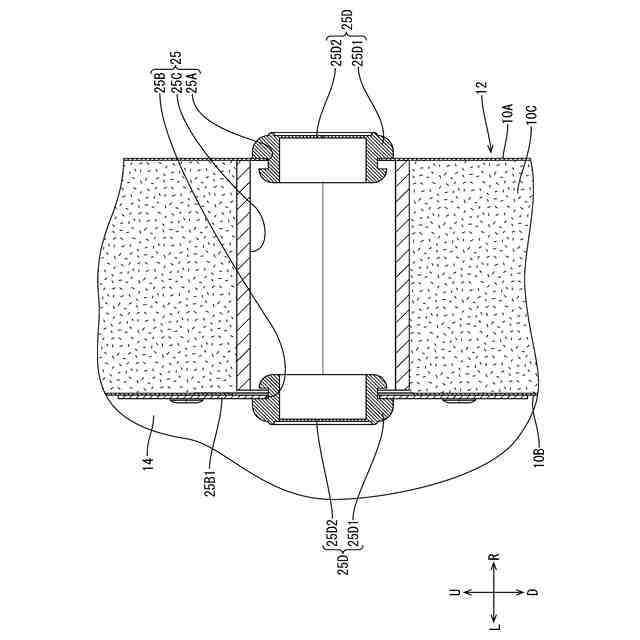

前記孔部を塞ぐ形で取り付けられた弾性体を備える、請求項１または請求項２に記載の冷却貯蔵庫。
【請求項６】
前記箱体は、前記複数の壁部のうち、上側に配された上壁部を備え、
前記上壁部は、
箱体内外方向に貫通し、前記検出部を挿入可能な上壁孔部と、
前記上壁孔部の正面側に配され、作業者に視認可能な第１目印部と、を備える、請求項１または請求項２に記載の冷却貯蔵庫。
【請求項７】
前記上壁孔部の箱体外側の端部よりも下方に配された前記第１目印部と、
前記上壁孔部の箱体外側の前記端部よりも上方であって背面側に配され、作業者に視認可能な第２目印部と、を備える、請求項６に記載の冷却貯蔵庫。
【請求項８】

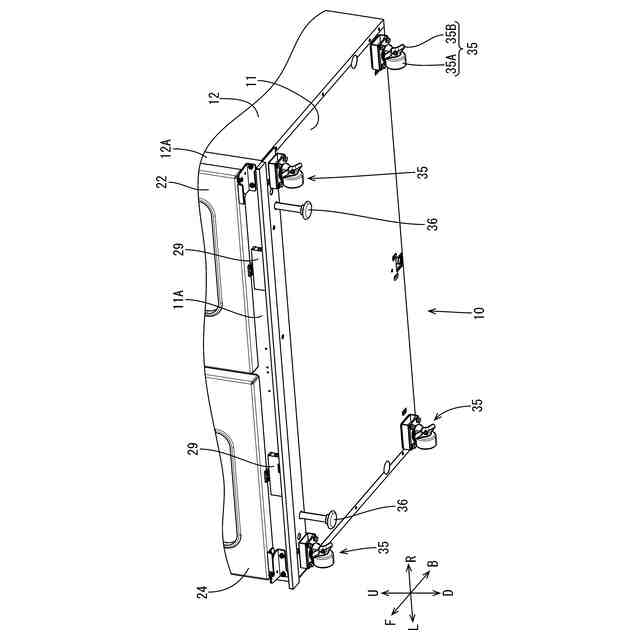

前記複数の壁部のうち、下側に配された底壁部の箱体外側に配され、床面に対し前記箱体を移動可能にするキャスタと、
前記底壁部の箱体外側に配され、前記キャスタの下端部以上に下方に突出可能なアジャスタと、を備える、請求項１または請求項２に記載の冷却貯蔵庫。
【請求項９】
スピーカーと、
制御部と、
当該冷却貯蔵庫の外部からの電力の供給が停止したときに、前記制御部へ電力を供給するバッテリーと、を備え、
前記制御部は、前記バッテリーから当該制御部への電力の供給があった場合に、前記スピーカーから音を発する、請求項１または請求項２に記載の冷却貯蔵庫。
【請求項１０】
前記箱体の開口を開閉可能な扉と、
前記扉の開閉を検出可能な扉検出部と、を備え、
前記制御部は、前記扉が開いた開扉状態が前記扉検出部により検出され、前記開扉状態が一定時間以上となった場合に、前記スピーカーから音を発する、請求項９に記載の冷却貯蔵庫。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、冷却貯蔵庫に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、冷却貯蔵庫として、特許文献１に記載のものが知られている。具体的に、特許文献１に記載の冷却貯蔵庫（冷凍装置）は、内部に貯蔵室が形成され、上面に開口する断熱箱体と、当該断熱箱体の側方に位置した機械室とにより本体が構成されている。この機械室の断熱箱体側の側面には、貯蔵室と連通するように、断熱箱体を貫通して形成された測定孔が設けられている。この測定孔には、外部から貯蔵室内に検出部（温度センサ）を挿入することが可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－３０３７９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示の構成では、貯蔵室に物品が貯蔵されているときに、測定孔から検出部を挿入した場合、物品と検出部とが接触する虞がある。特に、物品が薬品や化学品等、デリケートなものである場合、物品と検出部との接触を一層避けることが望ましい。一方、貯蔵室の温度を頻回に検出して温度管理を行う場合、その作業を効率的に行うことが望ましい。
【０００５】
本開示は上記のような事情に基づいて完成されたものであって、物品と検出部との接触を避けることができる冷却貯蔵庫を提供することを目的の一つする。また、温度管理を効率的に行うことができる冷却貯蔵庫を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本開示は、物品を内部に貯蔵可能な箱体を備え、前記箱体は、箱体内外側を隔てる複数の壁部を備え、箱体内外方向に開口して前記物品を出し入れ可能な構成とされ、前記箱体の開口を橋掛ける橋掛部を備え、前記複数の壁部のうち少なくとも１つは、箱体内外方向に貫通した孔部であって、温度を検出する検出部を挿入可能な孔部を備え、前記孔部は、前記橋掛部の奥側に配されている、冷却貯蔵庫である。
【０００７】
上記構成のように、冷却貯蔵庫において、例えば開口や箱体を補強するために、開口を橋掛ける橋掛部が配されることがある。この場合、この橋掛部の奥側は、開口からの物品の出し入れが難しく、貯蔵される物品が存在しない部分となり易い。上記のような冷却貯蔵庫によると、この橋掛部の奥側に、温度を検出する検出部を挿入可能な孔部が配されているため、孔部から検出部を挿入した場合に、箱体内に貯蔵された物品と検出部とが接触する事態が生じ難くなる。
【０００８】

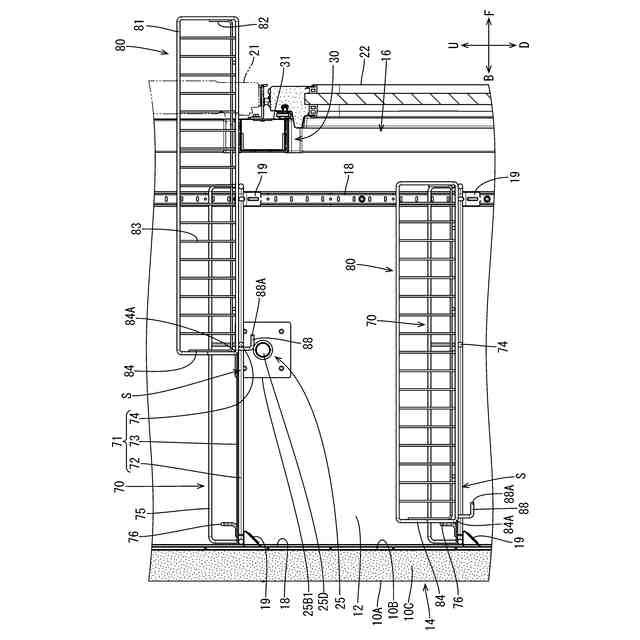

上記構成において、前記箱体は、前記複数の壁部のうち、側方の両側に配された２つの側壁部を備え、前記橋掛部は、前記２つの側壁部の正面側において、前記箱体の開口を橋掛ける形とされ、前記孔部は、前記２つの側壁部のうち少なくとも一つに配された側壁孔部とされていてもよい。
【０００９】
このような冷却貯蔵庫によると、側壁部に配された側壁孔部を通して、検出部を箱体内に挿入し、箱体内の温度を検出することができる。側壁部は、箱体の側方の壁部を構成しているため、作業者が例えば起立状態で検出部を側壁孔部に挿入することができ、スムーズな温度管理を実現することが可能となる。
【００１０】

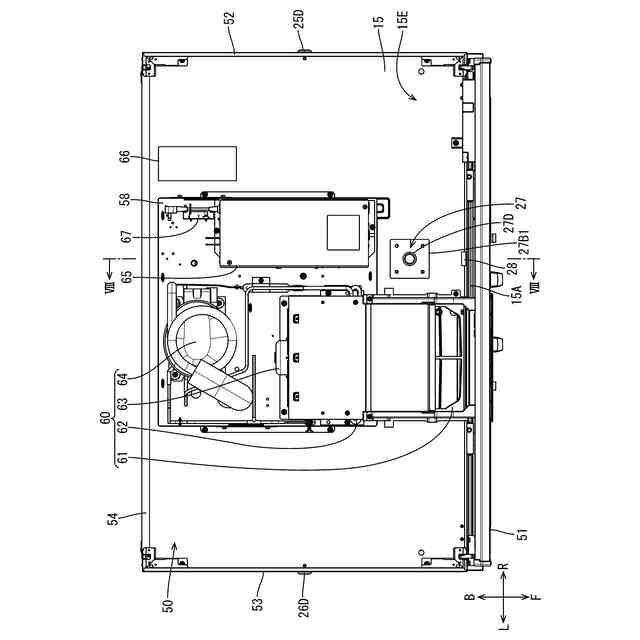

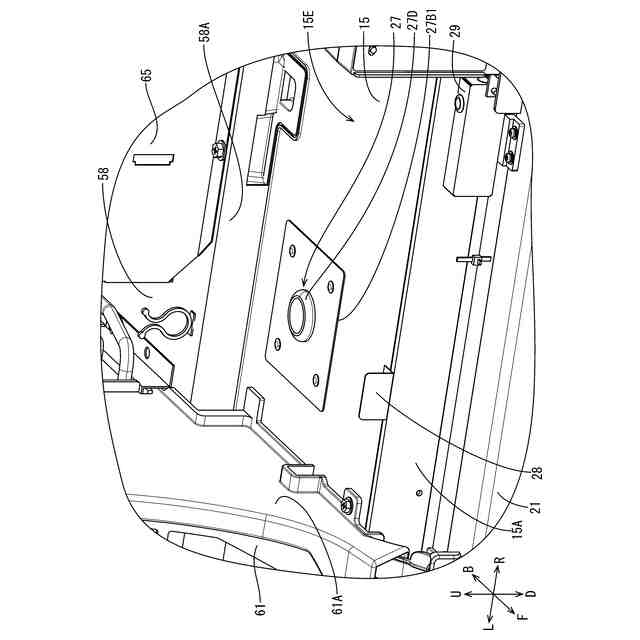

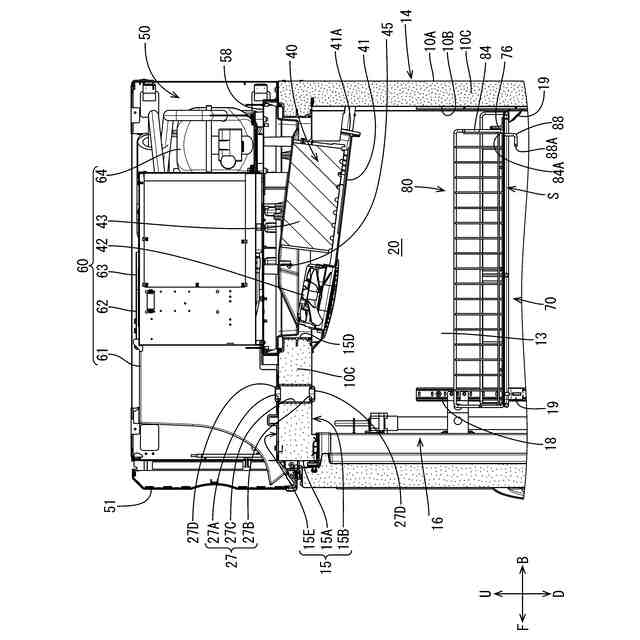

上記構成において、前記箱体は、前記複数の壁部のうち、上側に配された上壁部と、前記上壁部に設けられた冷却器室と、を備え、前記冷却器室は、箱体内の気体を吸引する吸引部と、前記吸引部から吸引した気体を冷却する冷却器と、を備え、前記上壁部は、箱体内外方向に貫通し、前記検出部を挿入可能な上壁孔部を備え、前記上壁孔部は、前記冷却器室の室外側であって前記吸引部の正面側に配されていてもよい。
（【００１１】以降は省略されています）
