公開番号2025177187
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083787
出願日2024-05-23
発明の名称半導体駆動装置、及び、半導体モジュール
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人iX
主分類H03K 17/567 20060101AFI20251128BHJP(基本電子回路)
要約【課題】特性を向上できる半導体駆動装置、及び、半導体モジュールを提供する。
【解決手段】実施形態によれば、半導体駆動装置は、回路部を含む。前記回路部は、第1のこぎり波と、前記第1のこぎり波と異なる第2のこぎり波と、に基づいて、第1出力信号及び第2出力信号を出力するよう構成される。前記第1出力信号は、第1時刻に第1電位から第2電位に変化する。前記第1出力信号は、第2時刻に前記第2電位から前記第1電位に変化する。前記第2出力信号は、前記第1時刻に第3電位から第4電位に変化する。前記第2出力信号は、第3時刻に前記第4電位から前記第3電位に変化する。前記第3時刻は、前記第1時刻の後であり前記第2時刻の前である。
【選択図】図1

特許請求の範囲【請求項１】
回路部を備え、
前記回路部は、第１のこぎり波と、前記第１のこぎり波と異なる第２のこぎり波と、に基づいて、第１出力信号及び第２出力信号を出力するよう構成され、
前記第１出力信号は、第１時刻に第１電位から第２電位に変化し、前記第１出力信号は、第２時刻に前記第２電位から前記第１電位に変化し、前記第２出力信号は、前記第１時刻に第３電位から第４電位に変化し、前記第２出力信号は、第３時刻に前記第４電位から前記第３電位に変化し、前記第３時刻は、前記第１時刻の後であり前記第２時刻の前である、半導体駆動装置。
続きを表示（約 1,400 文字）【請求項２】
前記第１のこぎり波の第１バイアス値は、前記第２のこぎり波の第２バイアス値と異なる、請求項１に記載の半導体駆動装置。
【請求項３】
前記第１のこぎり波の第１周期は、前記第２のこぎり波の第２周期と実質的に同じであり、
前記第１のこぎり波の第１位相は、前記第２のこぎり波の第２位相と実質的に同じである、請求項２に記載の半導体駆動装置。
【請求項４】
前記回路部は、第１回路と、第２回路と、を含み、
前記第１回路は、前記第１のこぎり波の第１のこぎり波信号、及び、前記第２のこぎり波の第２のこぎり波信号を出力するように構成され、
前記第２回路は、前記第１のこぎり波信号及び前記第２のこぎり波信号に基づいて、前記第１出力信号及び前記第２出力信号を出力するよう構成された、請求項３に記載の半導体駆動装置。
【請求項５】
前記回路部は、第３回路をさらに含み、
前記第３回路は、時間的に変化する第３信号を出力するように構成され、
前記第２回路は、前記第３信号と前記第１のこぎり波信号との第１差に基づいて、前記第１出力信号を出力するように構成され、
前記第２回路は、前記第３信号と前記第２のこぎり波信号との第２差に基づいて、前記第２出力信号を出力するように構成された、請求項４に記載の半導体駆動装置。
【請求項６】
前記第３信号は、正弦波を含み、
前記正弦波の第３周期は、前記第１周期よりも長く、前記第２周期よりも長い、請求項５に記載の半導体駆動装置。
【請求項７】
前記回路部は、第１端子及び第２端子を含み、
第１動作において、前記第１端子は前記第１出力信号を出力するように構成され、前記第２端子は前記第２出力信号を出力するように構成され、
第２動作において、前記第１端子は前記第２出力信号を出力するように構成され、前記第２端子は前記第１出力信号を出力するように構成された、請求項１のいずれか１つに記載の半導体駆動装置。
【請求項８】
前記回路部は、第４回路をさらに含み、
前記第４回路は、前記第１動作と前記第２動作を切り替えるように構成された、請求項７に記載の半導体駆動装置。
【請求項９】
前記回路部は、前記第１出力信号及び前記第２出力信号を半導体装置に供給するように構成され、
前記半導体装置は、第１ゲート及び第２ゲートを含むトランジスタを含み、
前記第１出力信号及び前記第２出力信号の一方は、前記第１ゲートに供給され、
前記第１出力信号及び前記第２出力信号の他方は、前記第２ゲートに供給される、請求項１～８のいずれか１つに記載の半導体駆動装置。
【請求項１０】
請求項１に記載の半導体駆動装置と、
半導体装置と、
を備え、
前記回路部は、前記第１出力信号及び前記第２出力信号を前記半導体装置に供給するように構成され、
前記半導体装置は、第１ゲート及び第２ゲートを含むトランジスタを含み、
前記第１出力信号及び前記第２出力信号の一方は、前記第１ゲートに供給され、
前記第１出力信号及び前記第２出力信号の他方は、前記第２ゲートに供給される、半導体モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、半導体駆動装置、及び、半導体モジュールに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
半導体駆動装置により、トランジスタなどの半導体装置が駆動される。半導体駆動装置において、特性の向上が望まれる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１６８５４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態は、特性を向上できる半導体駆動装置、及び、半導体モジュールを提供する。
【課題を解決するための手段】
【０００５】
本発明の実施形態によれば、半導体駆動装置は、回路部を含む。前記回路部は、第１のこぎり波と、前記第１のこぎり波と異なる第２のこぎり波と、に基づいて、第１出力信号及び第２出力信号を出力するよう構成される。前記第１出力信号は、第１時刻に第１電位から第２電位に変化する。前記第１出力信号は、第２時刻に前記第２電位から前記第１電位に変化する。前記第２出力信号は、前記第１時刻に第３電位から第４電位に変化する。前記第２出力信号は、第３時刻に前記第４電位から前記第３電位に変化する。前記第３時刻は、前記第１時刻の後であり前記第２時刻の前である。
【図面の簡単な説明】
【０００６】
図１（ａ）～図１（ｄ）は、第１実施形態に係る半導体駆動装置を例示する模式図である。
図２は、第１実施形態に係る半導体駆動装置を例示する模式図である。
図３（ａ）～図３（ｃ）は、第１実施形態に係る半導体駆動装置を例示する模式図である。

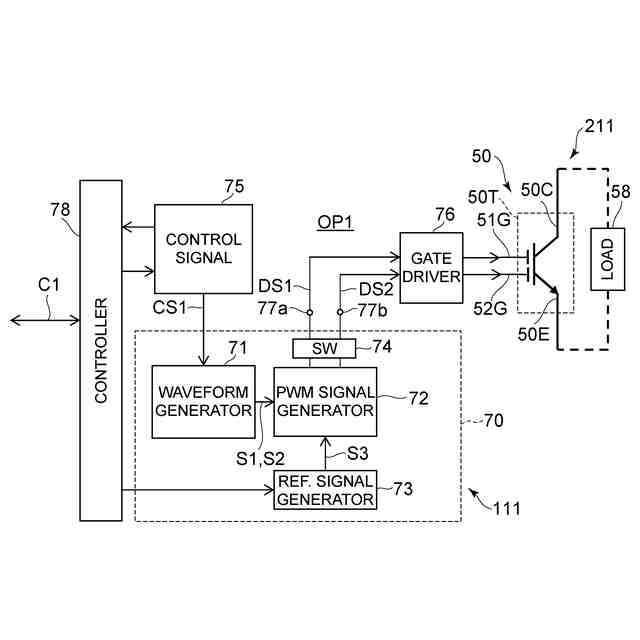

図４は、第１実施形態に係る半導体駆動装置を例示する模式図である。

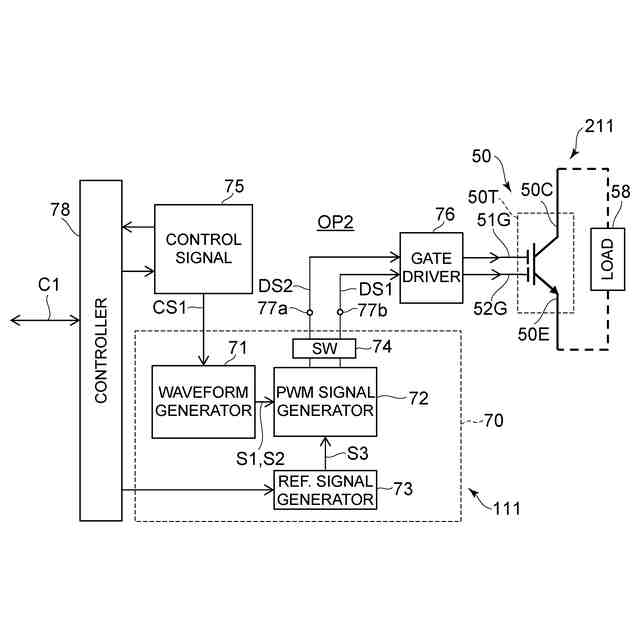

図５は、第１実施形態に係る半導体駆動装置を例示する模式図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施の形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）
図１（ａ）～図１（ｄ）は、第１実施形態に係る半導体駆動装置を例示する模式図である。
図２は、第１実施形態に係る半導体駆動装置を例示する模式図である。

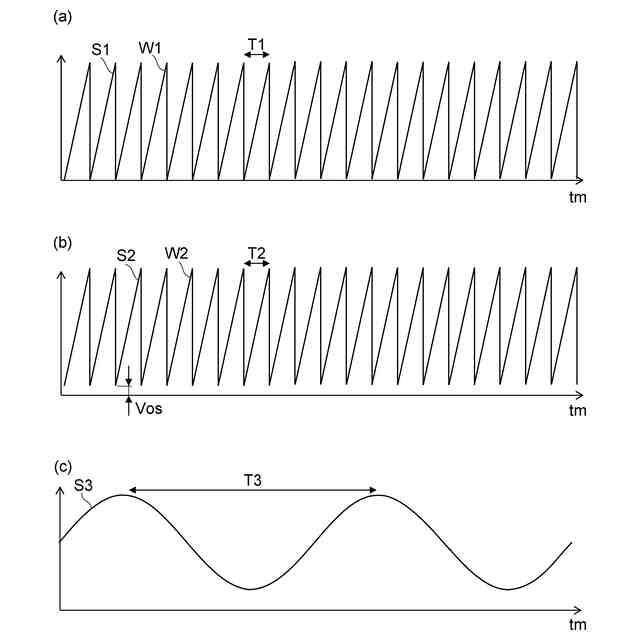

図３（ａ）～図３（ｃ）は、第１実施形態に係る半導体駆動装置を例示する模式図である。

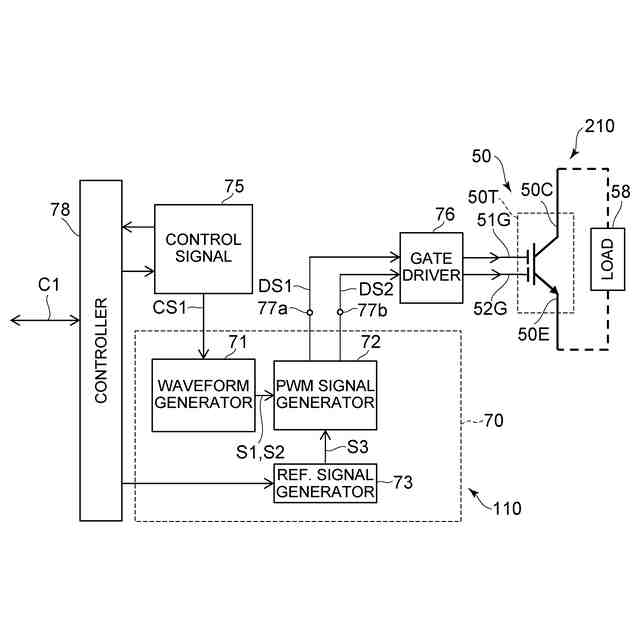

図２に示すように、実施形態に係る半導体駆動装置１１０は、回路部７０を含む。
【０００９】
回路部７０は、第１のこぎり波と、第２のこぎり波と、に基づいて、第１出力信号及び第２出力信号を出力するよう構成される。
【００１０】

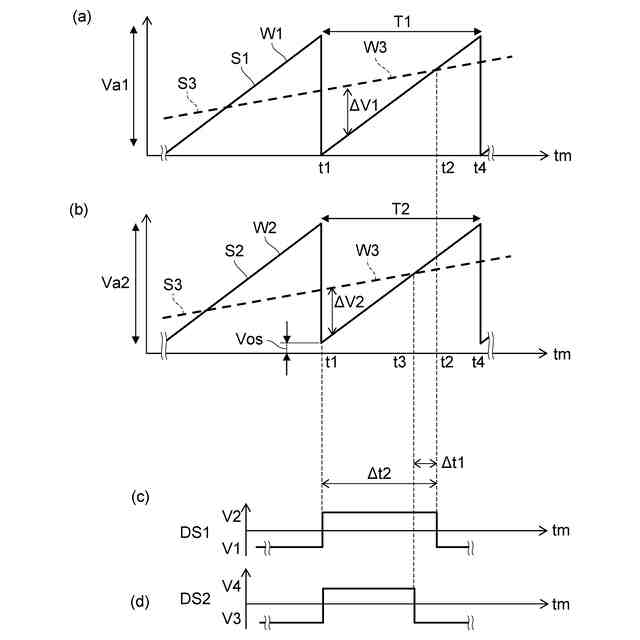

図１（ａ）は、第１のこぎり波Ｗ１を例示している。図１（ｂ）は、第２のこぎり波Ｗ２を例示している。図１（ｃ）は、第１出力信号ＤＳ１を例示している。図１（ｄ）は、第２出力信号ＤＳ２を例示している。これらの図の横軸は、時間ｔｍである。
（【００１１】以降は省略されています）
